三极管类型辨别

确定NPN和PNP:

三极管使用二极管挡位:

1、三极管的黑表笔接其中一个管脚,用红表笔测其它两个管脚时,都导通有电压显示,那么此三极管为PNP三极管,并且黑表笔所接的脚为三极管的基极B。

2、三极管的红表笔接其中一个管脚,用黑表笔测其它两个管脚时,都导通有电压显示,那么此三极管为NPN三极管,并且黑表笔所接的脚为三极管的基极B。

确定三个极:

三极管使用欧姆挡位:

1、NPN三极管已确定基极,将黑表笔接假设的E,红表笔接C,用手指同时触碰B和C(提供偏置电流),若阻值显著下降,则假设正确

2、PNP三极管已确定基极,将黑表笔接假设的C,红表笔接E,用手指同时触碰B和E(提供偏置电流),若阻值显著下降,则假设正确

贴片三极管:

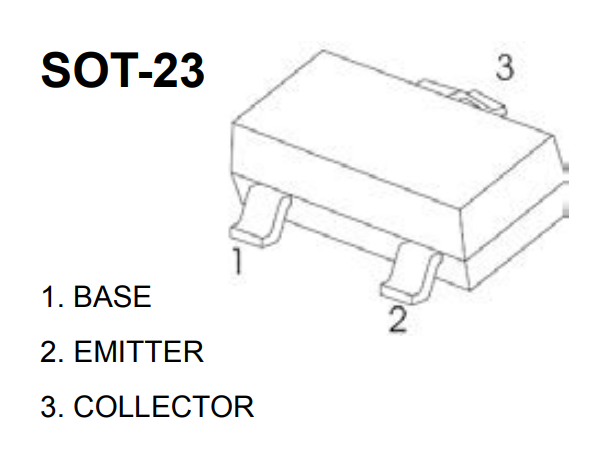

无论是NPN还是PNP,只要是SOT-23封装,三个极的是如下图分布

三极管饱和知识

参考:三极管饱和区的详细解释-CSDN博客

三极管的饱和区,饱和指的是什么?

教材上讲,饱和区就是三极管处于发射结正偏,集电极正偏。

现在进一步探讨,饱和状态到底是什么饱和?怎么样是饱和的?饱和的微观过程是什么?

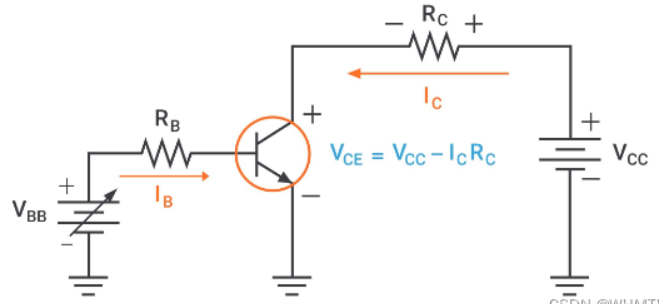

我们以NPN型共射极放大电路为例来说明:

在谈论三极管饱和的时候,不能离开负载电阻。

V_{CE}=V_{CC}-I_{B}*\beta *R_{C}

随着I_{B}增大,V_{CE}减小

根据V_{CE}门限电压确定饱和状态:

V_{CE}<0.6V(门限电压)时,B-C结(集电结)进入正偏,I_{C}已经很难继续增大,就说这个状态为饱和状态。

当然,如果I_{B}继续增大,会使V_{CE}再减小,例如降到0.3V(以硅星NPN管为例)甚至更低,就进入深度饱和了。

根据V_{B}V_{C}的关系确定饱和状态:

饱和时,V_{B}>V_{C}。但是,V_{B}>V_{C}时不一定饱和。

一般判断的直接依据还是放大倍数,有的三极管在V_{B}>V_{C}时还能保持高的放大倍数。

根据输出特性曲线分析饱和问题:

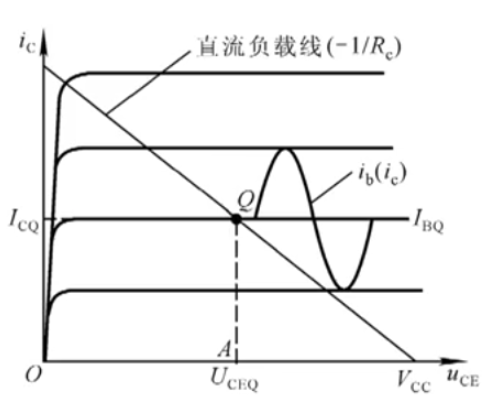

公式I_{C}=(V_{CC} - V_{CE})/R_{C}反映在三极管输出特性曲线上就是一段斜线

  • 斜率是-1/R_{C}
  • X轴上的截距就是电源V_{CC}
  • Y轴上的截距就是V_{CC}/R_{C}(e、c两极时的I_{C}极限)。
  • 这条斜线就叫静态负载线(也叫直流负载线)。
  • 负载线与每条三极管输出特性曲线的交点就是,每个基极电流值下的工作点

如下图所示。

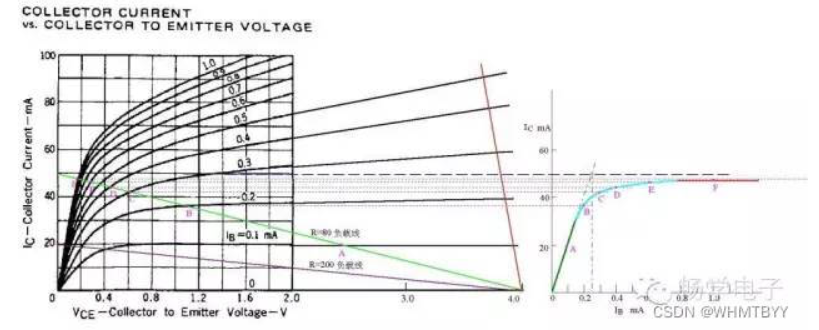

        以下图进行分析,我们假定V_{CC}=4V,绿色的斜线就是负载电阻R_{C}=80\Omega的负载线,V_{CC}/R_{C}=50mA,图中标出了I_{B}分别等于0.1、0.2、0.3、0.4、0.6、1.0mA状态下的工作点A、B、C、D、E、F。根据这些点作出如右图的I_{C}I_{B}的关系曲线。

        根据这个曲线,我们就能比较清楚直观的看出饱和的含义。

  • 曲线的绿色段是工作在放大区,随的增大几乎线性增大。可以看出放大倍数约为200。
  • 蓝色段开始变弯曲,斜率逐渐变小,
  • 到红色段几乎水平,这就是饱和状态。
  • 实际上,饱和是一个渐变的过程,蓝色段可以被当作是初始进入饱和状态。实际工作中,常用来作为判断饱和的临界条件。
  • 在图中就是将绿色线段继续延伸,与=50mA的水平线相交的点,就是饱和的临界点。图中可见,此时约为0.25mA。

        由图可见,根据I_{B}*\beta=V_{CC}/R_{C}算出的I_{B}值,只是使三体管进入初始饱和状态,实际上要比该值大数倍以上,才能让三极管进入真正的饱和,倍数越大进入的饱和程序越深。

        图中还画出了负载电阻为200欧姆的负载线。可以看出,对应于I_{B}=0.1mA,负载电阻为80欧姆时还在放大区,而负载电阻为200欧姆时,已经接近进入饱和区了。负载越小,进入饱和区所需要的I_{B}值越大,饱和状态下的C-E压降越大。
