1.方波发生电路

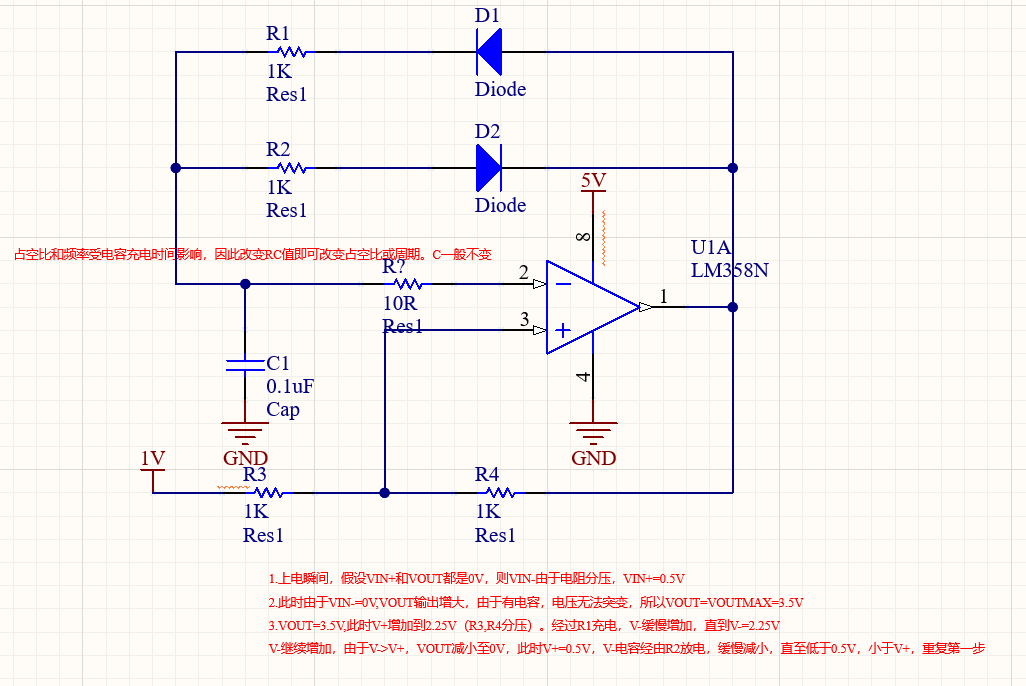

如下图是典型的一个方波发生电路。

我个人的理解，方波发生电路其实就是运用到运放的比较器功能，V+>V-就输出正电压，反之就输出负电压。然后为了实现方波，就要加一个电容，让他输出正电压和负电压的时间可以调整，因为电容两端电压不能突变。这就是我的一个宏观的理解。

细致点我在图中也做了注释，

（1）上电瞬间，假设所有电位都是0V，此时V+由于R3,R4分压得0.5V

（2）此时V-还是0V，v+>v-,所以Vout=3.5V（这个放大器不是轨到轨的没法输出5V）

（3）3.VOUT=3.5V,此时V+增加到2.25V（R3,R4分压）。经过R1给电容C1充电，V-缓慢增加，直到V-=2.25V

（4）一旦V-增加到大于2.25V，那么比较器会立刻输出0V，那么此时V+=0.5V，此时V->V+，电容通过R2通路放电，持续到V-<0.5V瞬间，重复（3）.

这样输出的就是一个方波，可以得出方波的正半轴和负半轴的时间受充电时间影响，因此我们只要调节R1,R2的阻值就可以得到想要的占空比和周期的方波。

1.三角波发生电路

三角波发生电路就是在方波发生电路的基础上，将方波进行积分处理（我觉得可以这么理解）

晚点再写~
