创建工程相关事宜

这个选项配置应该是选择下载调试方法；用这款单片机开发板的话，就应该是这个样子配置，但是原先配置的是ST-link的，这个方法应该就是用ST-Link的下载器下载程序的，

RCC时钟

记住按回车保存时钟树的数据（上图） ，不然这个模板复制之后时钟树的数据并不会保存下来

出现头文件未找到的问题

1：首先检查创建的时候是否放在的指定的文件夹，（这里我用的是江科大的创建文件的方法）

2：再在魔法棒->C/C＋＋里面看看是否把文件夹的路径添加进来

3：还有就是看看三个箱子选项；看看是否文件夹里面有对应的.c和.h文件

4：上面三个都没有问题的话，就去魔法棒里面的c/c++,把对应的文件夹都删了，在创建一个新的，再到主界面双击这个文件夹，再把.c和.h文件添加回来；不要创建，要添加进来，应该就是说要在外面创建一个zzuser专属文件夹，然后在里面添加进来；

LED

原理图

注意点：

1：74HC573锁存器，只要高电平使能这个锁存器就可以了，

2：但是在只点亮一个的时候，发现八个灯都点亮了，而且每次都是其他灯随机点亮的，推测是其他的引脚未设置数入模式，未设置的时候就应该是默认浮空输入，就会出现随机亮灯的情况，我的解决方法是，在MX里面给每个LED灯的引脚都设置为上拉输入，这个就不会出现随机亮灯的情况。

闪烁灯

点亮1位灯的封装函数

void LED_Display_Bit(uint8_t LED, uint8_t state)  //LED参数为LED位号， state参数为LED状态，1亮0灭
{
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);

	if(state)
	{
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8<<(LED-1), GPIO_PIN_RESET);
	}
	else
	{
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8<<(LED-1), GPIO_PIN_SET);
	}

	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);
}

键盘Key

简单阻塞按键

#include "stm32f1xx_hal.h"                  // Device header

uint8_t KeyNum;

void Key_GetNum(void)
{
	if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == 0)
	{
		HAL_Delay(20);
		while(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == 0);
		KeyNum = 4;
	}
}

非阻塞式按键（只能检测单击 ）

1：利用系统时间戳消抖，

2：我的理解：
在第一次按键按下后，last_state会被置为1，因为这个循环的时间发生的很快，第二次很快就检测到按键的现状态为1了，
因为没有按键按下，所以按键现状态为1；
然后判断if(now_state != Key[i].last_state)  //判断现状态与旧状态是否相同，肯定是不一样的，因为上一个状态是按键按下，
接着就会更新旧状态为1，之后的消抖过程也会发生，稳定状态也会随之更新为1，为下一次按键按下做准备，
但是到了最后一步，检测按键的现状态是否为0(就是说按键是否按下)，按下才会输出按键值

#define Key_delay_time 20

typedef struct{

GPIO_TypeDef * Port;  //GPIOX
uint16_t  pin;  //引脚号
uint8_t last_state;  //按键的旧状态
uint8_t stable_state;  //按键消抖后的稳定状态
uint32_t last_time;  //旧的时间戳的值，用来按键消抖

}Key_habdle;

Key_habdle Key[4]=
{
	{GPIOB, GPIO_PIN_0, 1, 1, 0}, //Key1
	{GPIOB, GPIO_PIN_1, 1, 1, 0}, //Key2
	{GPIOB, GPIO_PIN_2, 1, 1, 0}, //Key3
	{GPIOA, GPIO_PIN_0, 1, 1, 0}  //Key4
};


uint8_t Get_KeyNum(void)
{
	uint8_t Keynum = 0;  //按键的键码值
	uint8_t now_state = 0;  //按键的现状态
	uint32_t now_time = HAL_GetTick();  //获取现在的时间戳

	for(uint8_t i=0; i<4; i++)  //循环扫描按键的状态
	{
		now_state = HAL_GPIO_ReadPin(Key[i].Port, Key[i].pin);  //获取当前的按键状态

		if(now_state != Key[i].last_state)  //判断现状态与旧状态是否相同
		{
			Key[i].last_time = now_time;  //记录下现在的时间，为之后的消抖做准备
			Key[i].last_state = now_state;  //
		}

		if(now_time - Key[i].last_time > Key_delay_time)  //按键的消抖
		{

			if(Key[i].stable_state != now_state)  //判断现状态与稳定状态是否相同
			{

				Key[i].stable_state = now_state;  //更新稳定状态

				if(now_state == 0)  //这步最关键，检测按键是否按下，按下才能输出按键键码值
				{
					Keynum = i+1;
				}
			}

		}
	}
	return Keynum;
}

/*
在第一次按键按下后，last_state会被置为1，因为这个循环的时间发生的很快，第二次很快就检测到按键的现状态为1了，
因为没有按键按下，所以按键现状态为1；
然后判断if(now_state != Key[i].last_state)  //判断现状态与旧状态是否相同，肯定是不一样的，因为上一个状态是按键按下，
接着就会更新旧状态为1，之后的消抖过程也会发生，稳定状态也会随之更新为1，为下一次按键按下做准备，
但是到了最后一步，检测按键的现状态是否为0(就是说按键是否按下)，按下才会输出按键值

*/

非阻塞式按键（只能检测单击 ）（江科大版本）

#include "stm32g4xx.h"                  // Device header

#define Key_Delay_Time 20


uint8_t Num;

uint8_t Key_GetNum(void)
{
	uint8_t Temp = 0;

	if(Num)
	{
		Temp = Num;
		Num = 0;
	}
	return Temp;
}


uint8_t  Key_Getstate(void)
{
	uint8_t state = 0;

	if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_0) == GPIO_PIN_RESET)  //Key1
	{
		state = 1;
	}
	else if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_1) == GPIO_PIN_RESET)  //Key2
	{
		state = 2;
	}
	else if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_2) == GPIO_PIN_RESET)  //Key3
	{
		state = 3;
	}
	else if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_RESET)  //Key4
	{
		state = 4;
	}
	return state;
}

void Key_Tick(void)
{
	static uint8_t new_state = 0;
	static uint8_t old_state = 0;
	static uint8_t count = 0;

	count++;
	if(count>=Key_Delay_Time)
	{
		count = 0;

		old_state = new_state;
		new_state = Key_Getstate();

		if((old_state == 0)&&(new_state == 1))
		{
			Num = 1;
		}
		else if((old_state == 0)&&(new_state == 2))
		{
			Num = 2;
		}
		else if((old_state == 0)&&(new_state == 3))
		{
			Num = 3;
		}
		else if((old_state == 0)&&(new_state == 4))
		{
			Num = 4;
		}

	}


}

 易错点

1：代码状态错误

void LED_Pro(void)
{

	static uint8_t temp = 0;

	Key_GetNum();

	if(KeyNum == 4)
	{
		KeyNum = 0;

		LED_Dispaly(~temp);//状态切换逻辑缺失​：按下按键时仅仅显示 ~temp，但未更新 temp 的值，导致每次显示的可能是随机值或无变化。



	}
}

        状态切换逻辑缺失​：按下按键时仅仅显示 ~temp，但未更新 temp 的值，导致每次显示的可能是随机值或无变化。

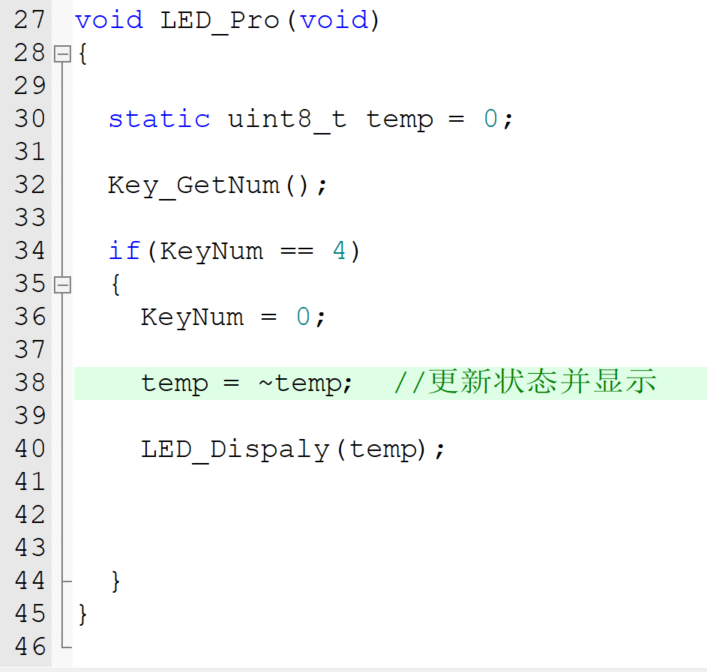

下面是正确的方法；


//

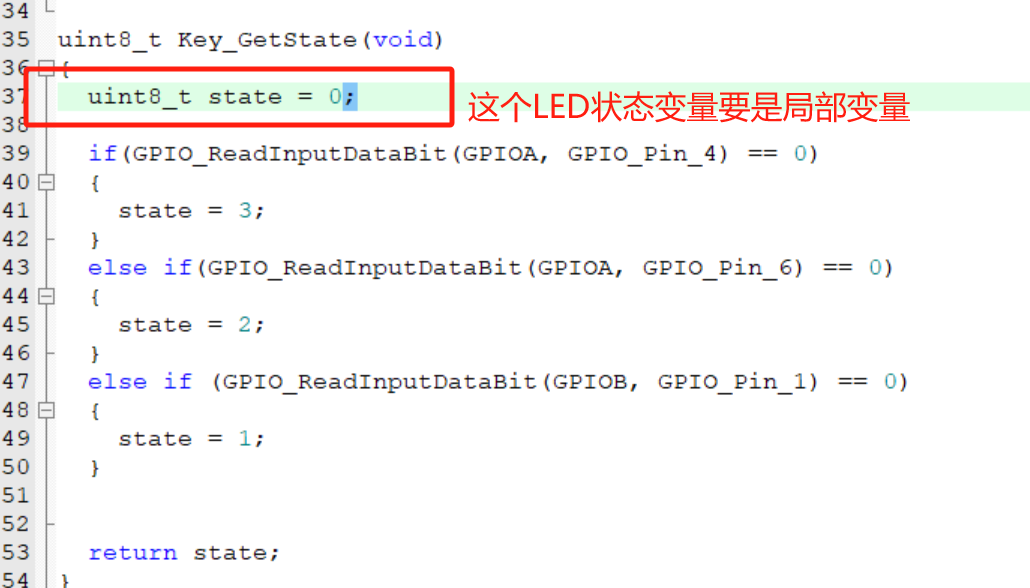

 2.LED状态

 这个状态用完之后要快速的清零，如果是全局变量的话，还要用完之后就清零，防止状态一直不更新清零，导致后面的定时器里面的检测状态不起效，所以一般就是用局部变量的，如果要全局变量的就是要用完之后要清零；

//

LCD屏幕

注意点：

1：引脚使用了PA8，PB5，PB8，PB9，PC0~PC15；

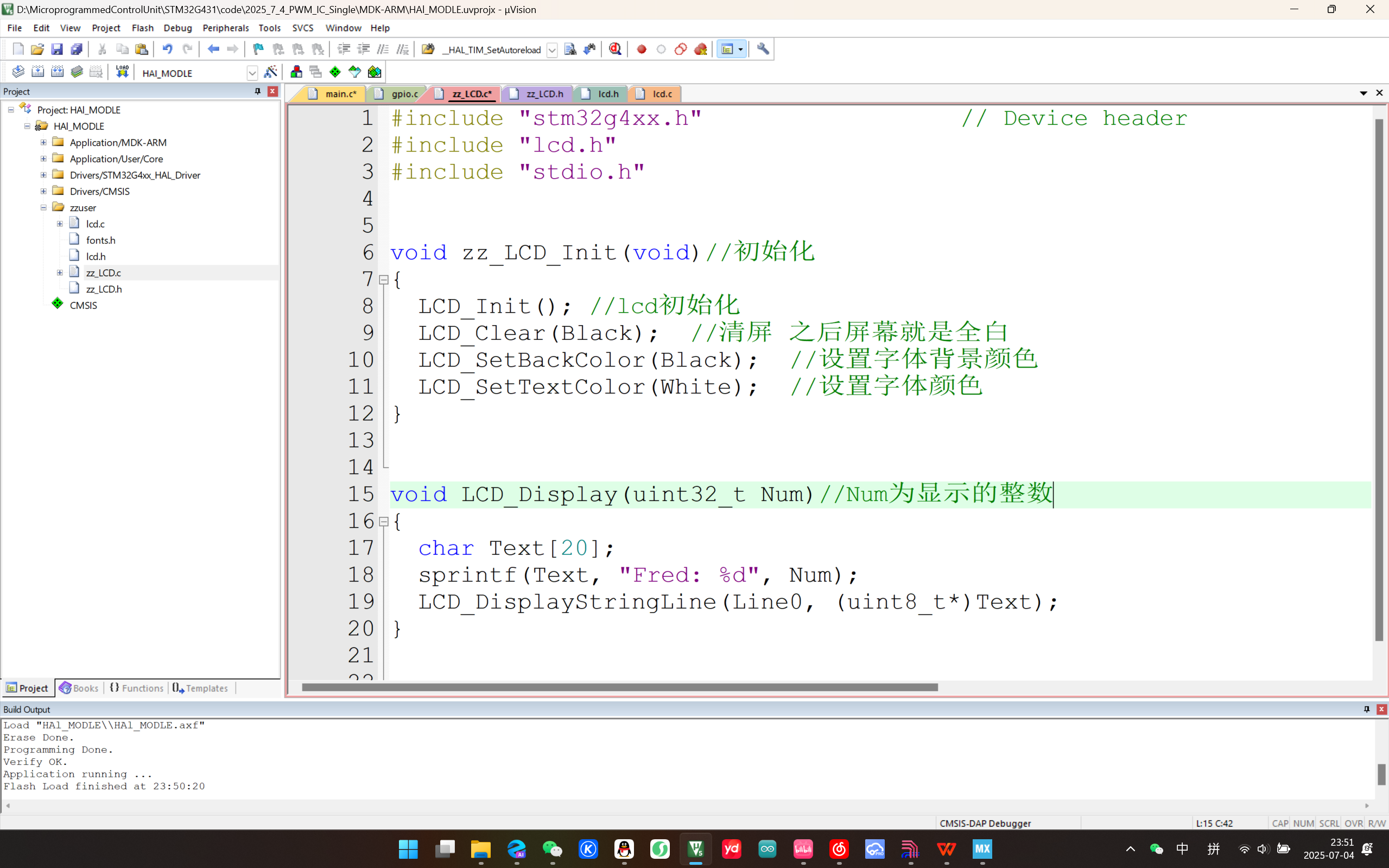

基本的初始化和显示函数

解决LCD与LED的引脚冲突问题

1：首先就是在操作LED的时候，在给LED的引脚赋值的时候，先使能573寄存器，在操作完LED的引脚之后呢，在失能573锁存器：代码示例如下；

void LED_Display_Bit(uint8_t LED, uint8_t state)  //参数LED为LED位号，state为状态，0亮1灭
{
	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_SET);//使能573锁存器

	if(!state)
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8<<(LED-1), GPIO_PIN_RESET);
	else
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_8<<(LED-1), GPIO_PIN_SET);

	HAL_GPIO_WritePin(GPIOD, GPIO_PIN_2, GPIO_PIN_RESET);//失能573锁存器
}

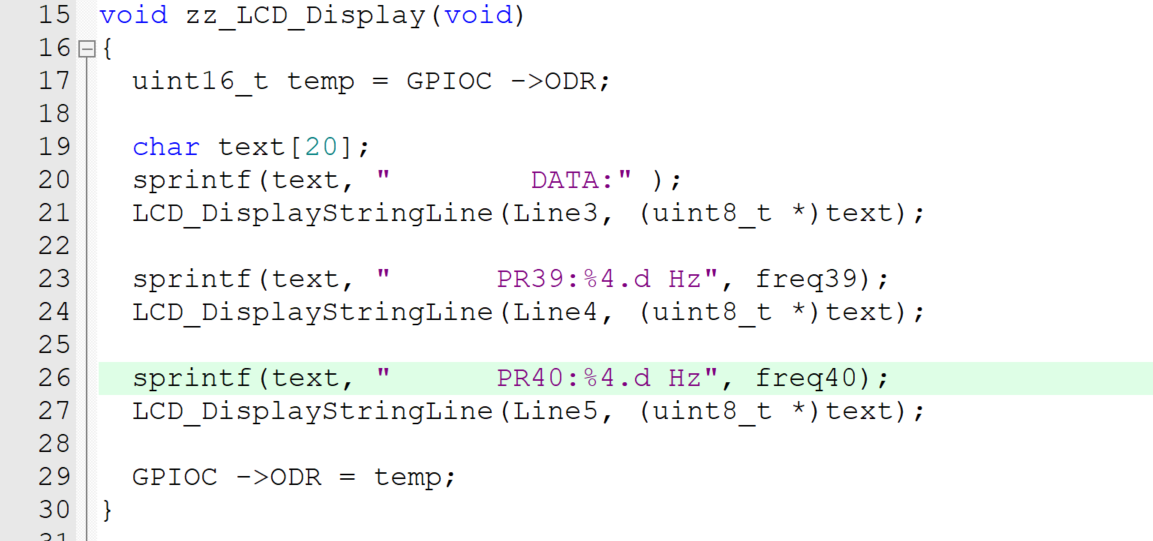

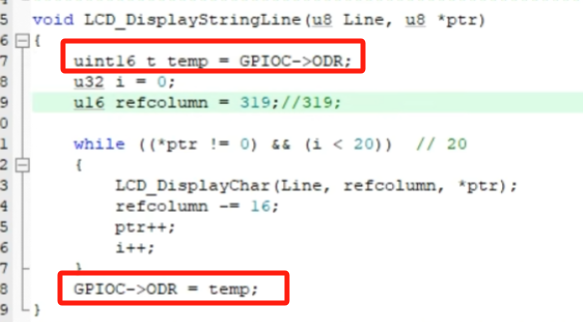

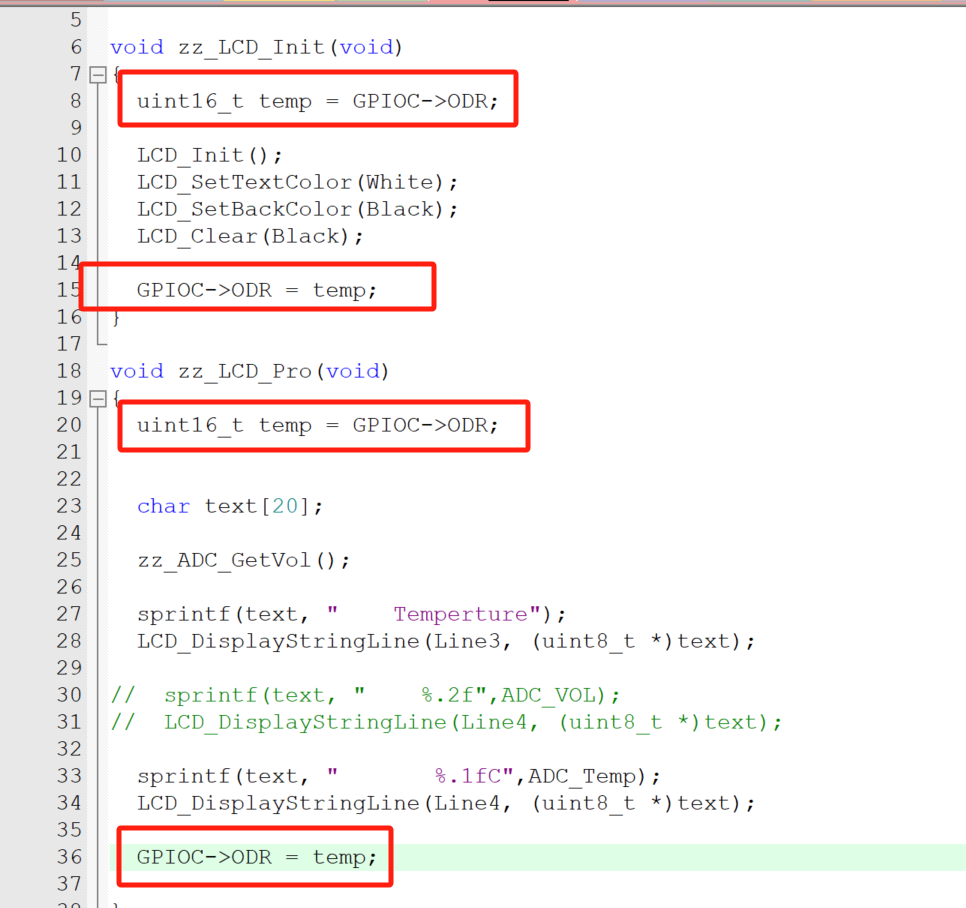

 2：但是有时候的按键还是会与LCD冲突；这个时候直接在用到的LCD函数里面加一个下面这个操作，先把输出端的状态存起来，在LCD操作完PC端口后，再把之前存的状态值复原给输出端，这个样子无论LCD怎么改变PC口，PC口都会复原成改变之前的样子，

有LCD的地方都要

 只需要在出现LCD函数的头尾加上这两话就可以了

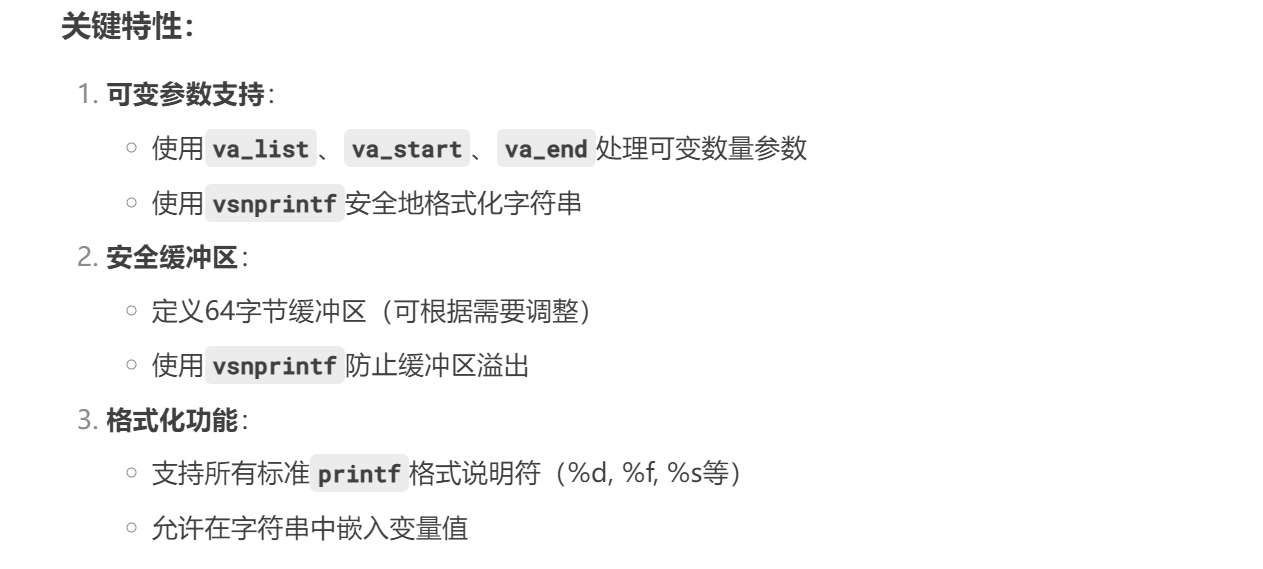

封装LCD函数（可变参数）

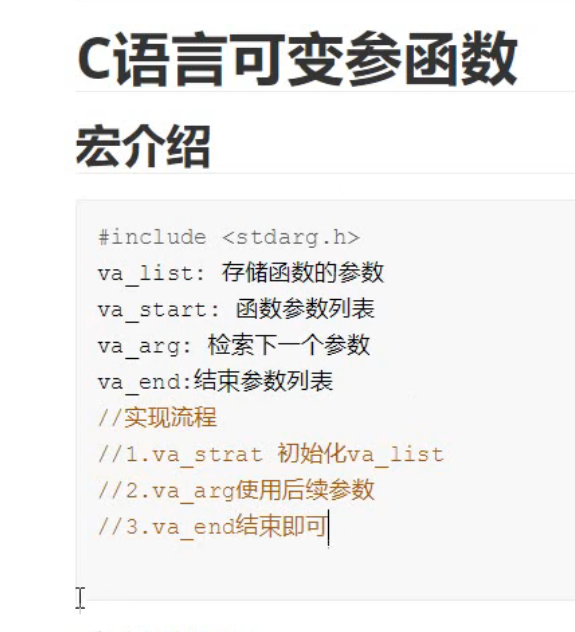

c语言可变参数

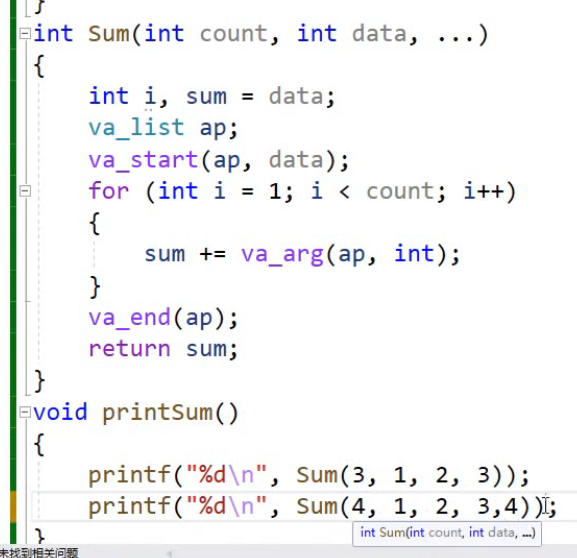

简单求和函数

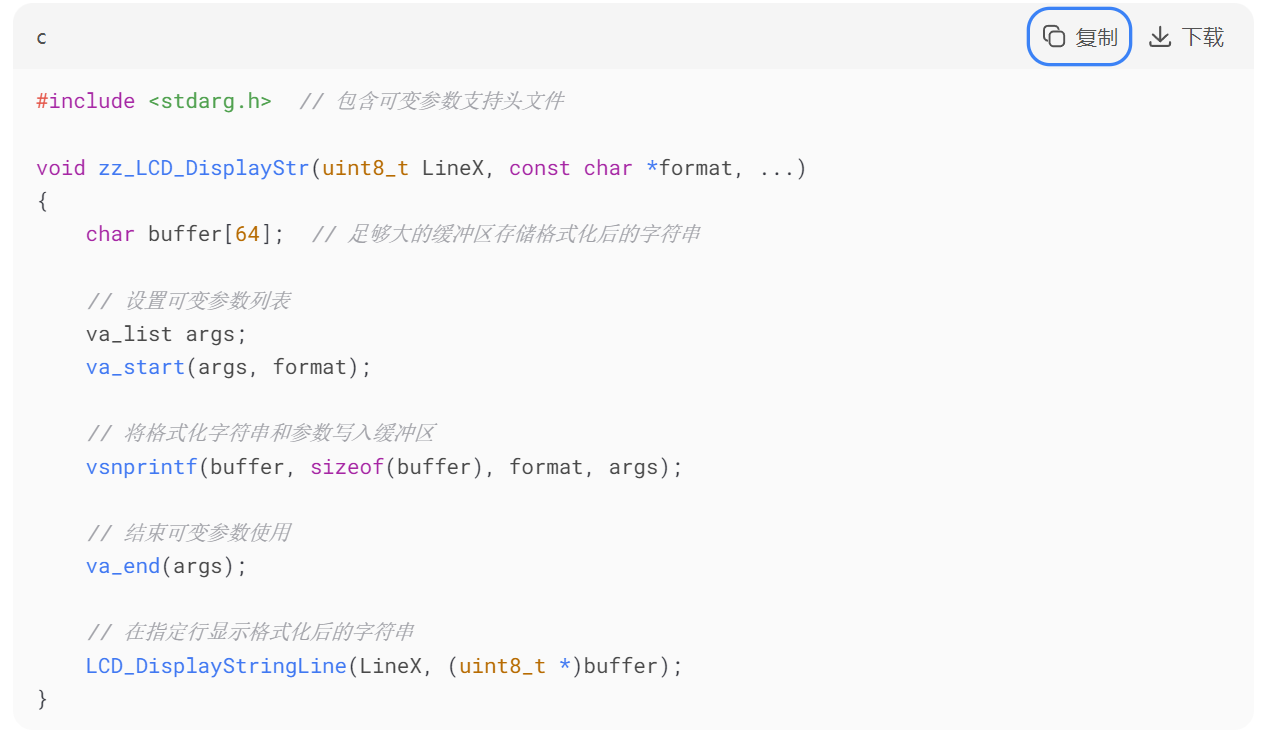

LCD封装函数

#include "stm32g4xx.h"                  // Device header
#include "lcd.h"
#include "stdio.h"

void zz_LCD_Init(void)   //LCD初始化
{
	LCD_Init();
	LCD_SetTextColor(White);
	LCD_SetBackColor(Black);
	LCD_Clear(Black);
}


#include <stdarg.h>  // 包含可变参数支持头文件

void zz_LCD_DisplayStr(uint8_t LineX, const char *format, ...)
{
    char buffer[64];  // 足够大的缓冲区存储格式化后的字符串

    // 设置可变参数列表
    va_list args;
    va_start(args, format);

    // 将格式化字符串和参数写入缓冲区
    vsnprintf(buffer, sizeof(buffer), format, args);

    // 结束可变参数使用
    va_end(args);

    // 在指定行显示格式化后的字符串
    LCD_DisplayStringLine(LineX, (uint8_t *)buffer);
}





定时器

 系统滴答定时器

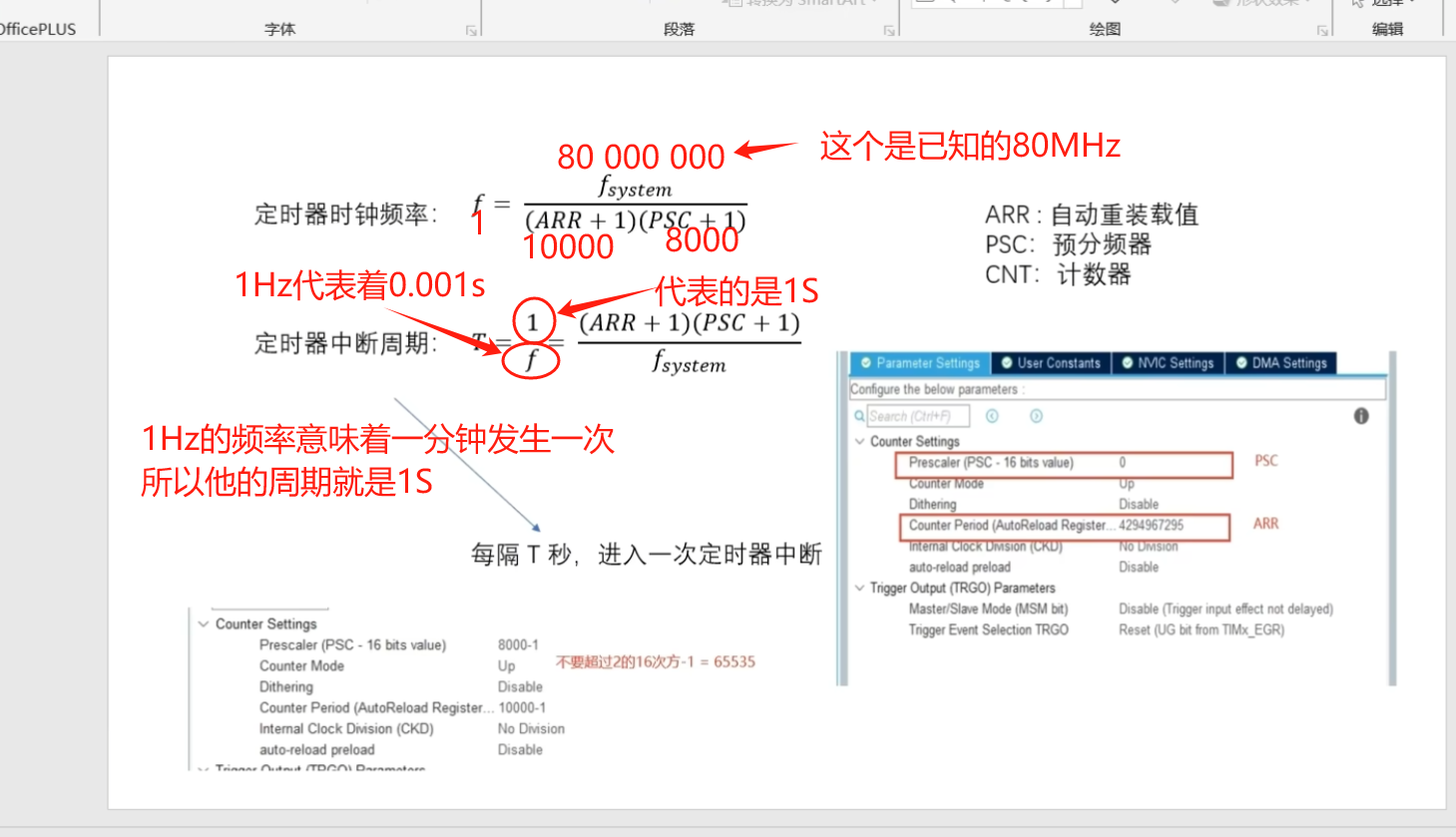

系统滴答定时器实现流水灯，这个定时器是1毫秒就进一次中断，

设置PSC预分频器和ARR自动重装载值

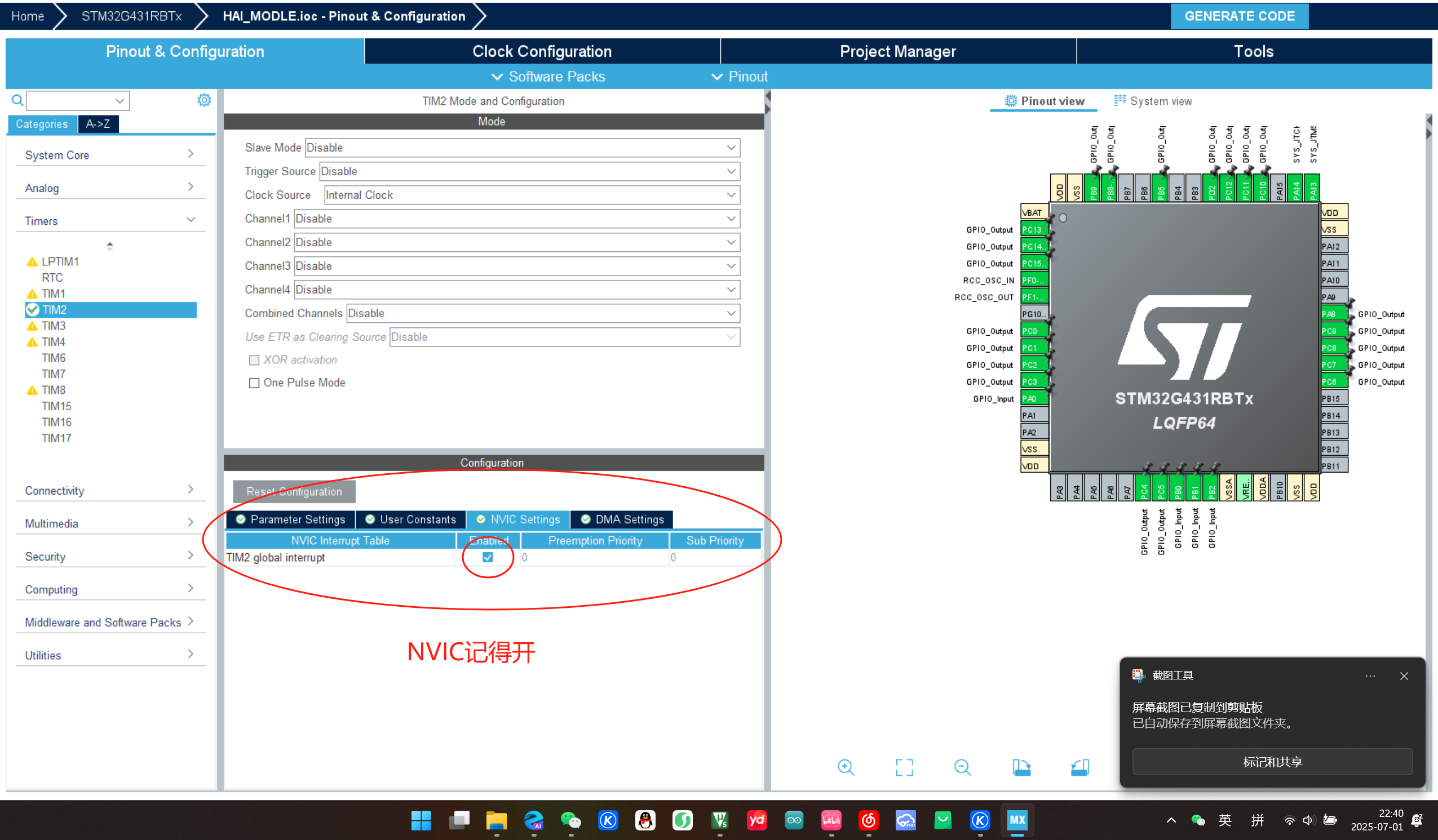

 开启NVIC

 设置好上面的参数，文件就会自己产生一个定时器文件，

注意点：

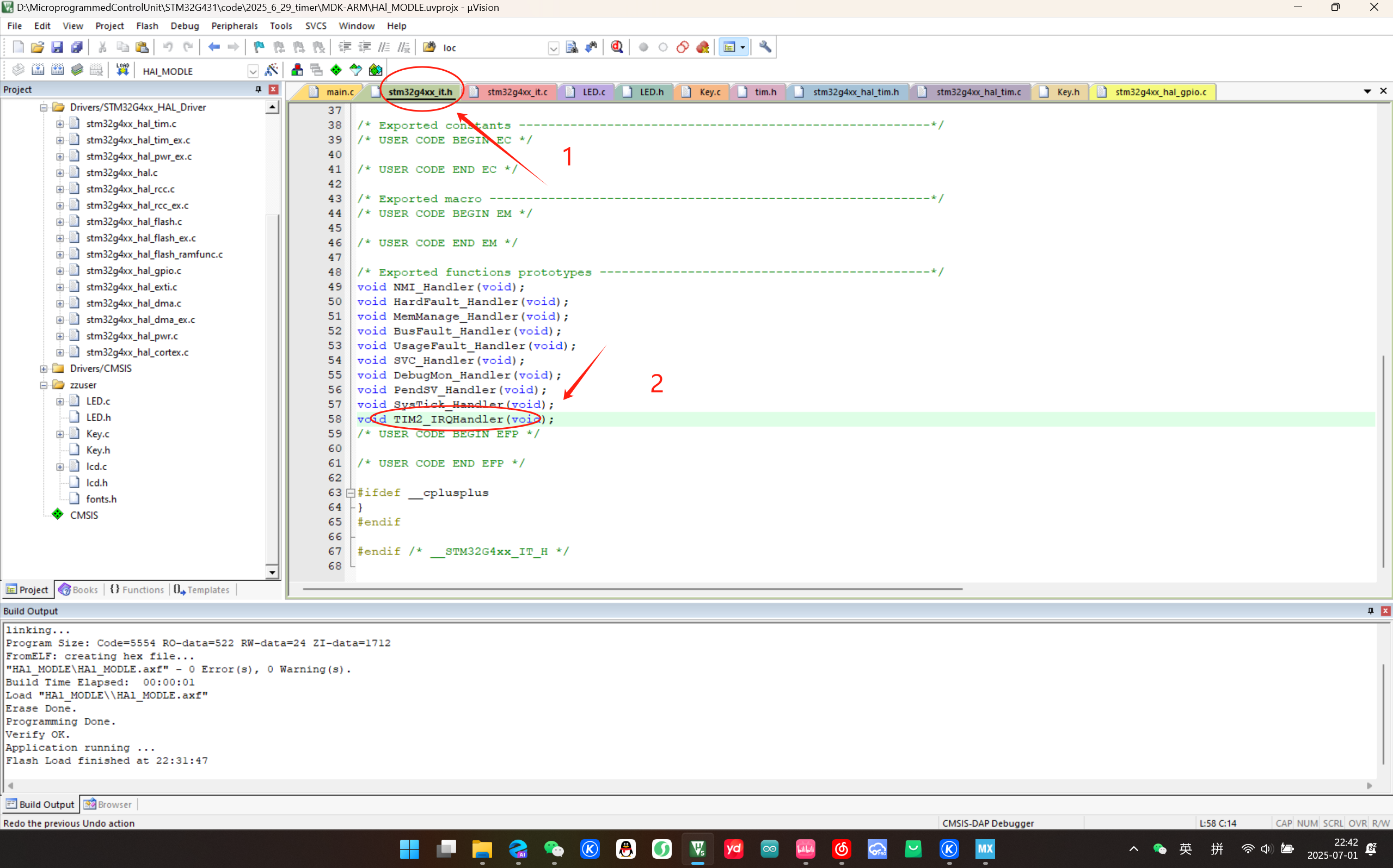

在上面这个文件夹下会有一个使能中断的函数

再这个文件夹下就会生成一个中断服务函数

        这个中断函数好像不能移到其他的地方，但是我感觉只要把原来的那个中断函数给注释掉，就可以把这个中断函数挪位置，

        最好不用这个上面的函数，最好用封装出来的回调函数

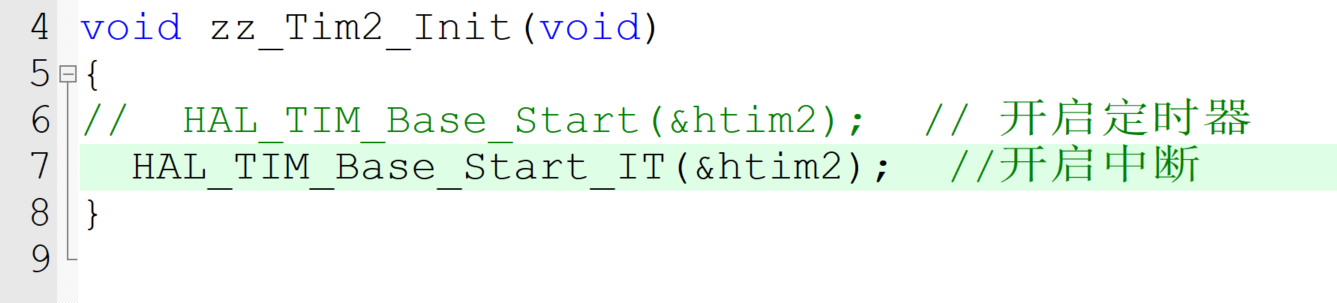

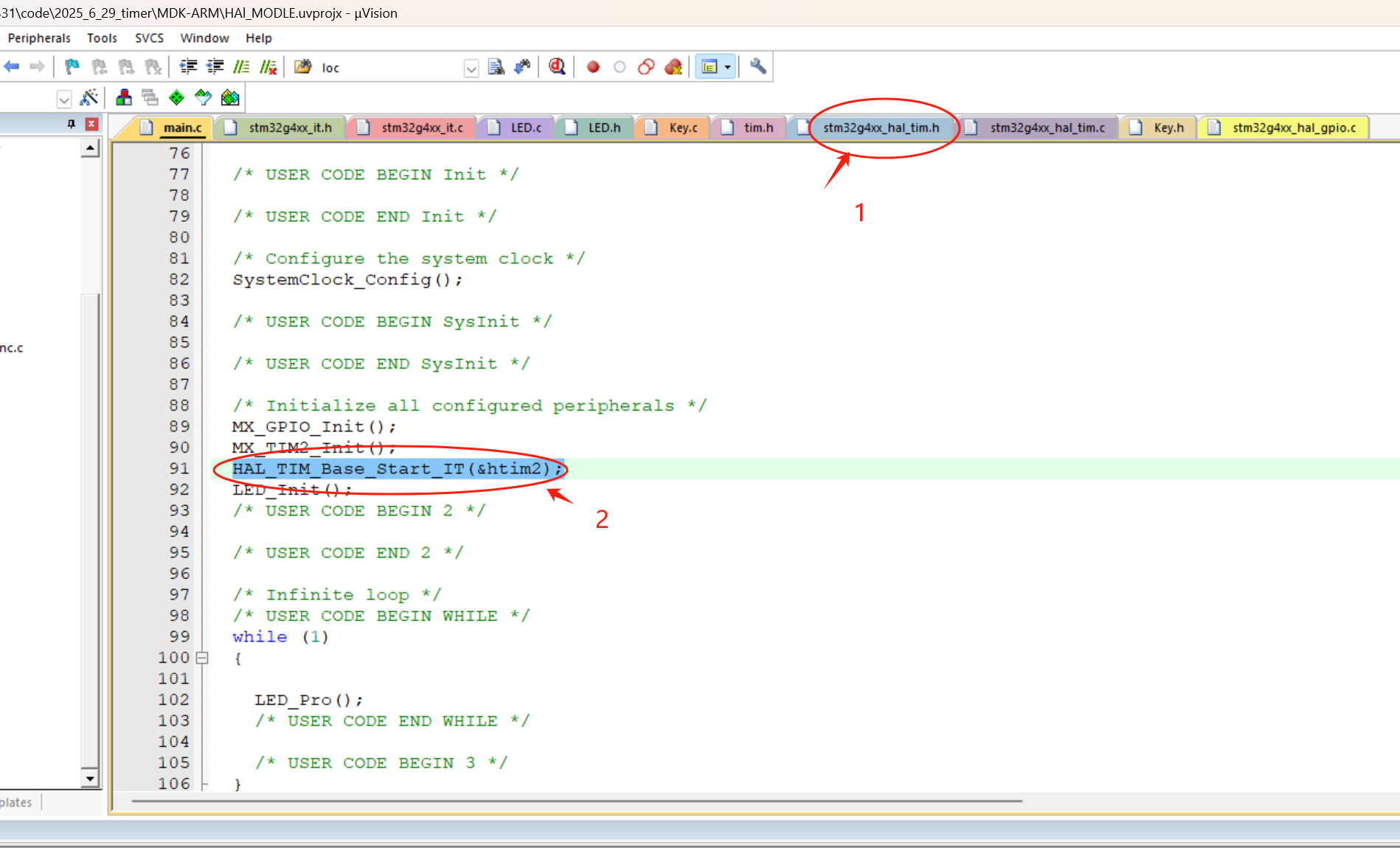

 上图，上面这个函数是开启定时器的，下面的这个函数是开启中断的，如果需要开启中断的话，就只需要用一下下面的这个函数就可以了

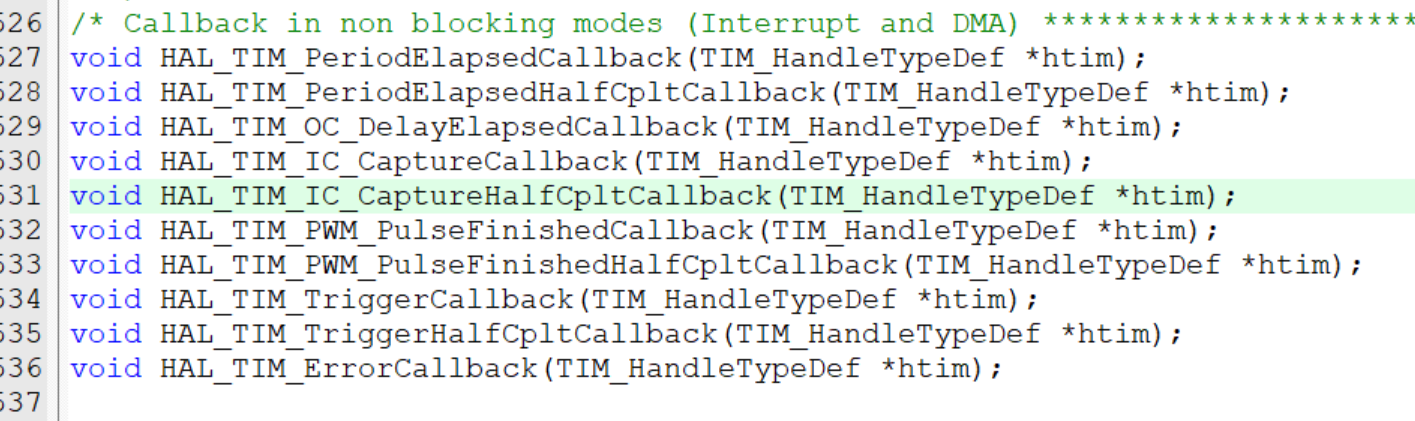

中断回调函数

简介

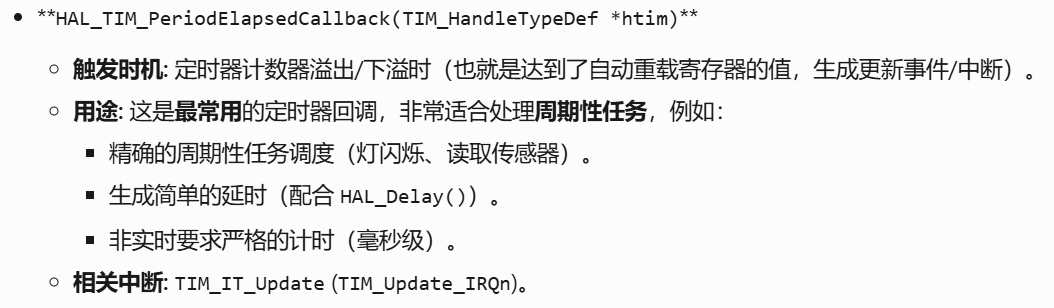

​**HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)**

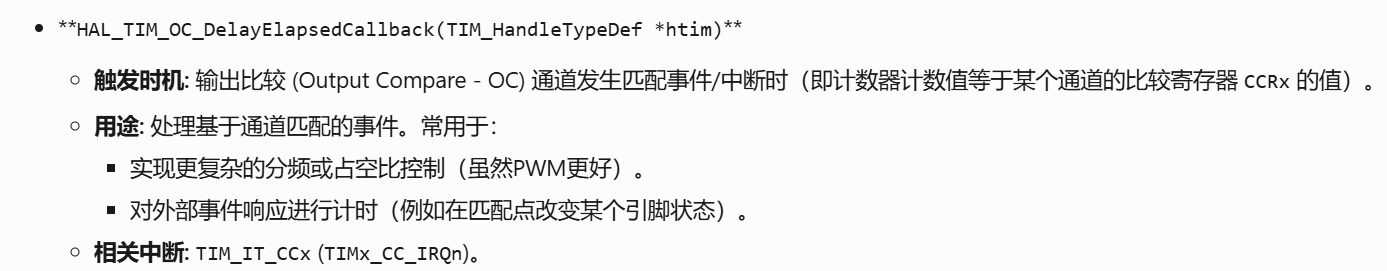

​**HAL_TIM_OC_DelayElapsedCallback(TIM_HandleTypeDef *htim)**​

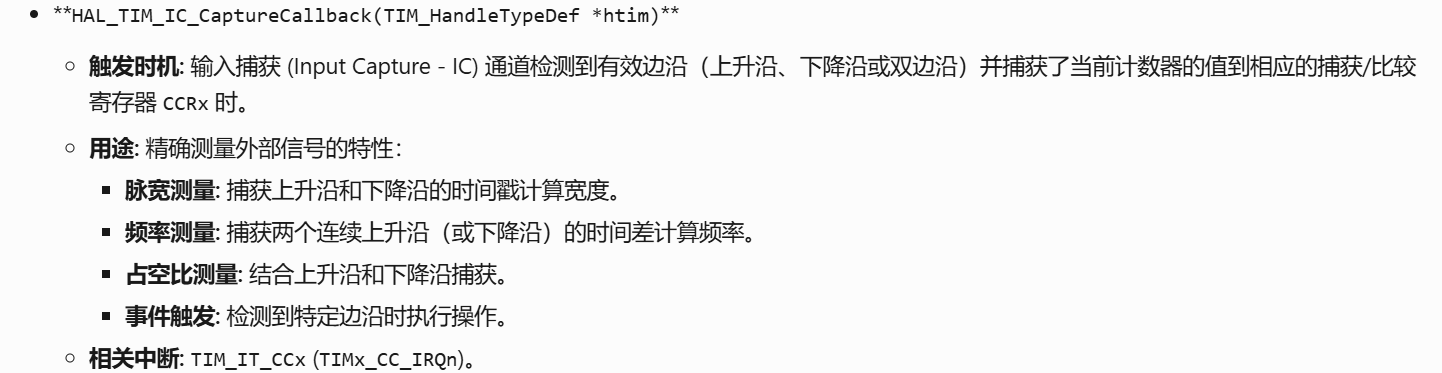

**HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)**​

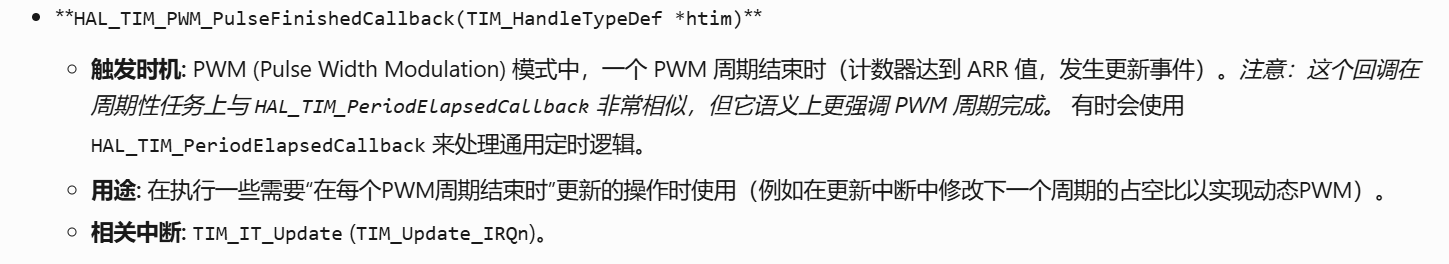

 ​**HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)**​

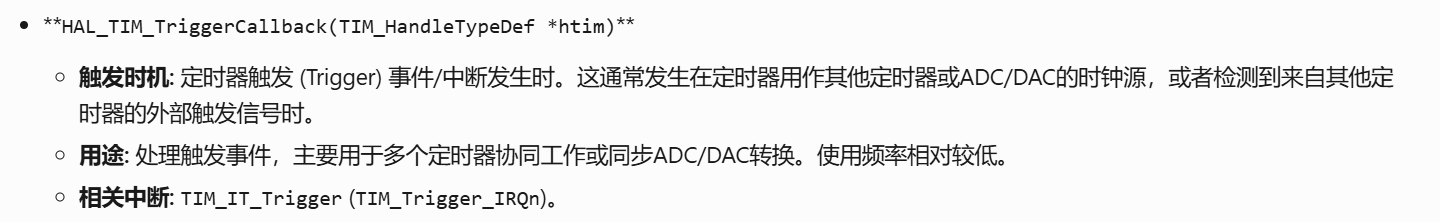

 ​**HAL_TIM_TriggerCallback(TIM_HandleTypeDef *htim)**​

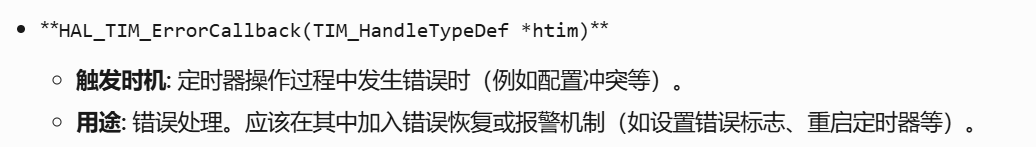

 ​**HAL_TIM_ErrorCallback(TIM_HandleTypeDef *htim)**​

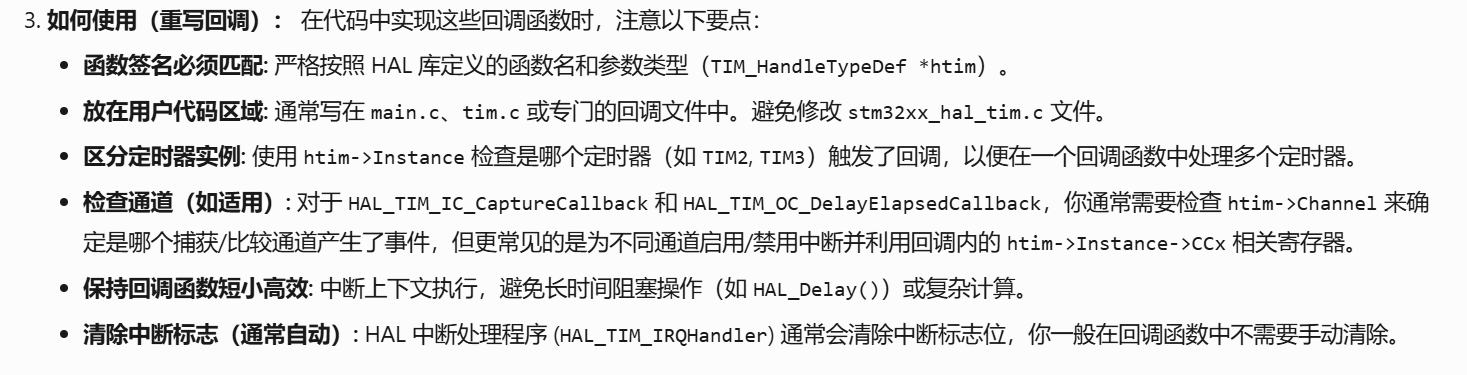

 用法：

注意点

PWM

PWM输出比较-输出频率

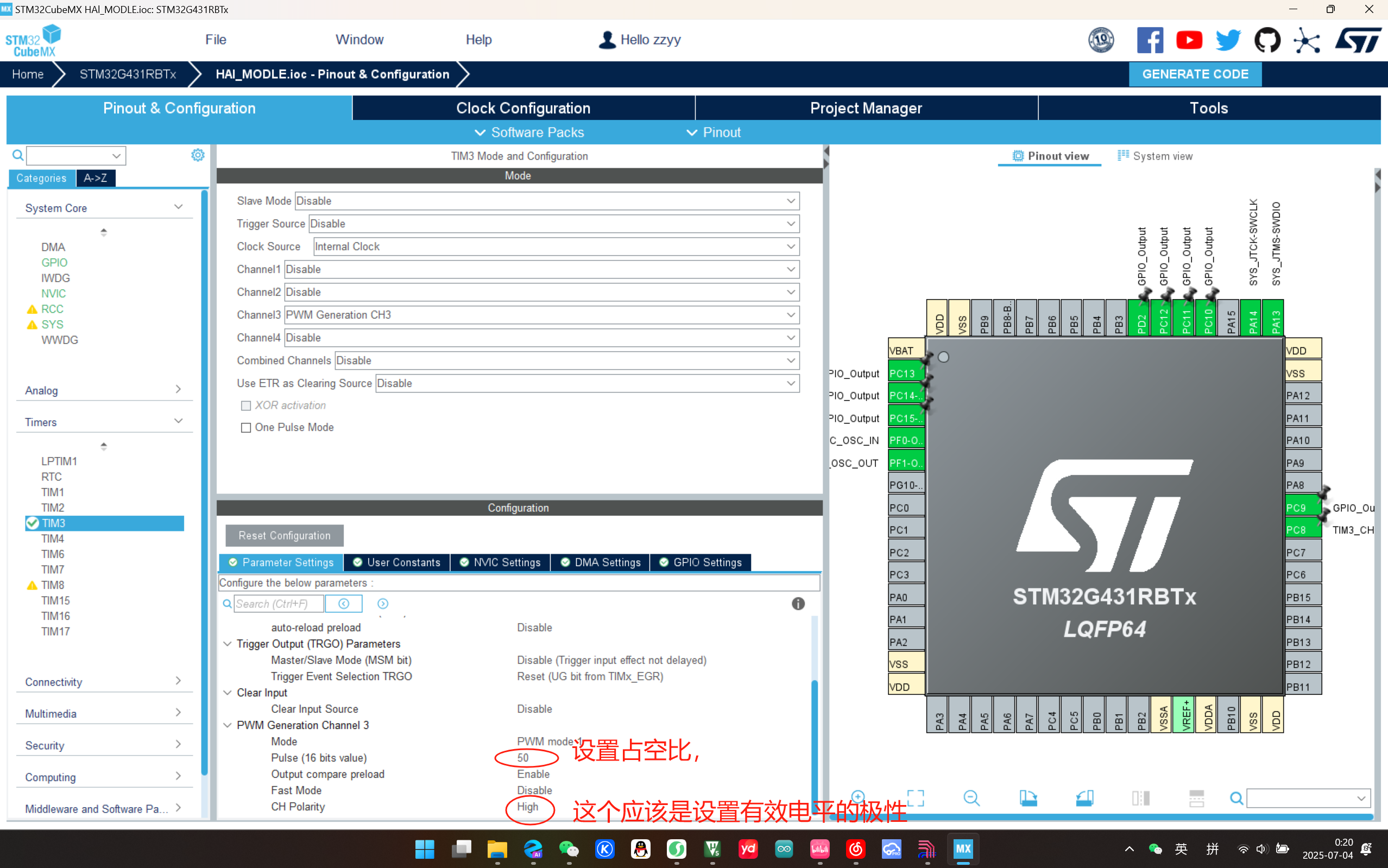

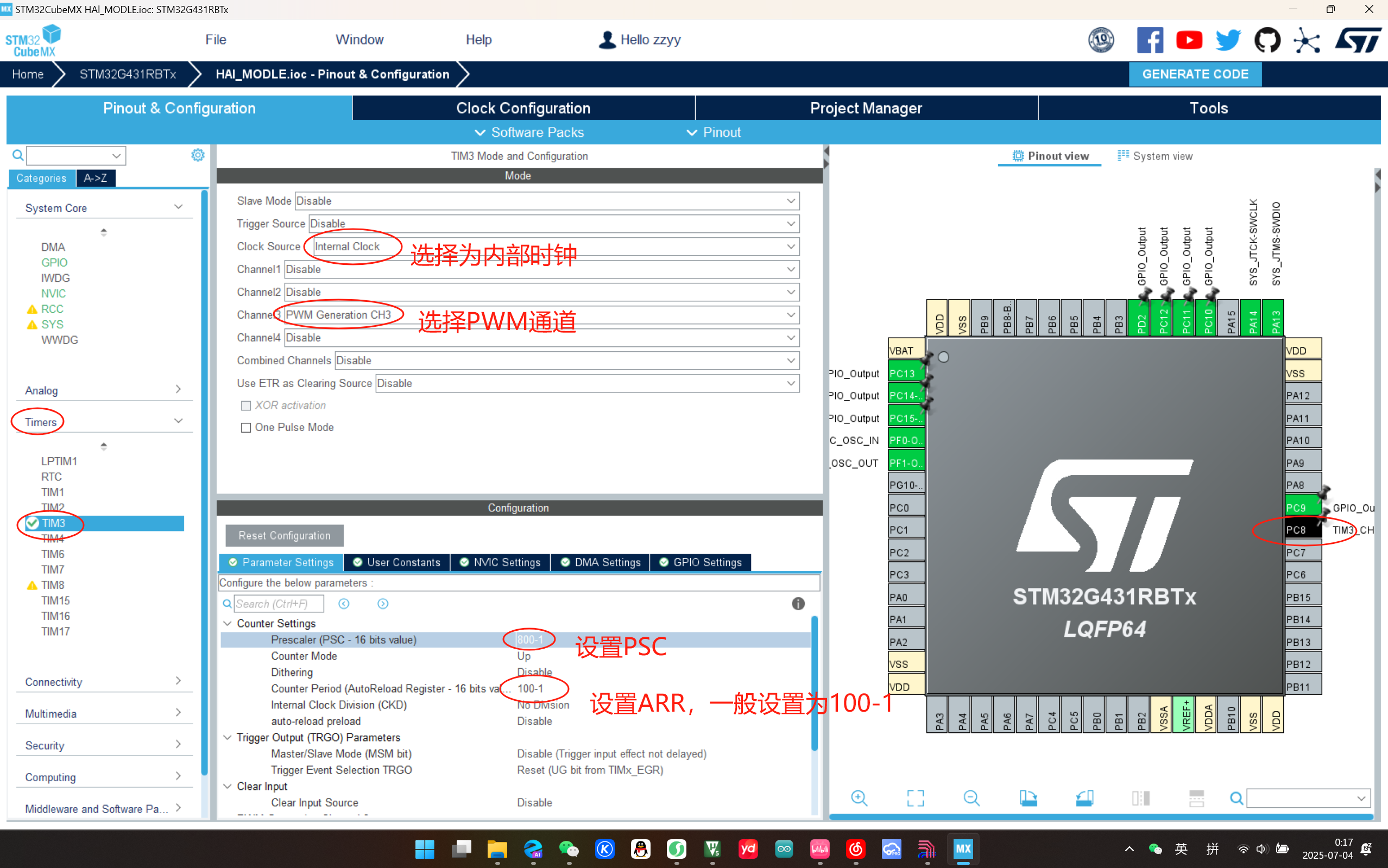

cubeMX配置



注意：这个设置占空比的，应该来说设置为0，也没有问题，但是在设置PC8为呼吸灯的时候就不能设置为0，我觉得应该是设置为0的时候就直接没有频率，全都是第低电平哪里来的频率，一般不做要求的话，ARR设置为100-1；上面的占空比设置为50；

 Keil代码

首先就是PWM输出频率的话，就要开启这个函数；

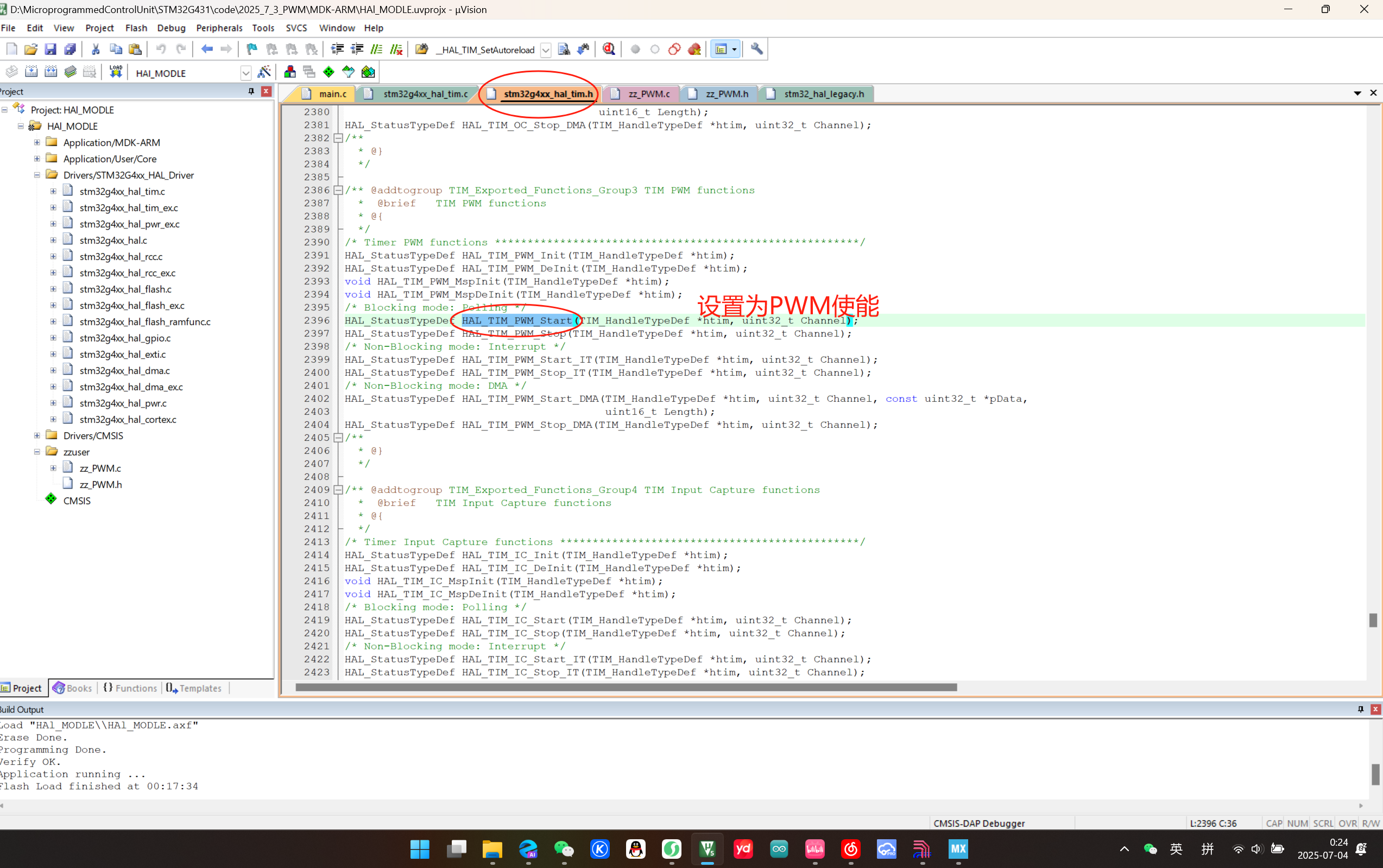

 上图的函数是设置PWM使能的，但是说你如果要使用中断的话，还需要设置PWM的中断，应该这个中断函数是带着IT的，

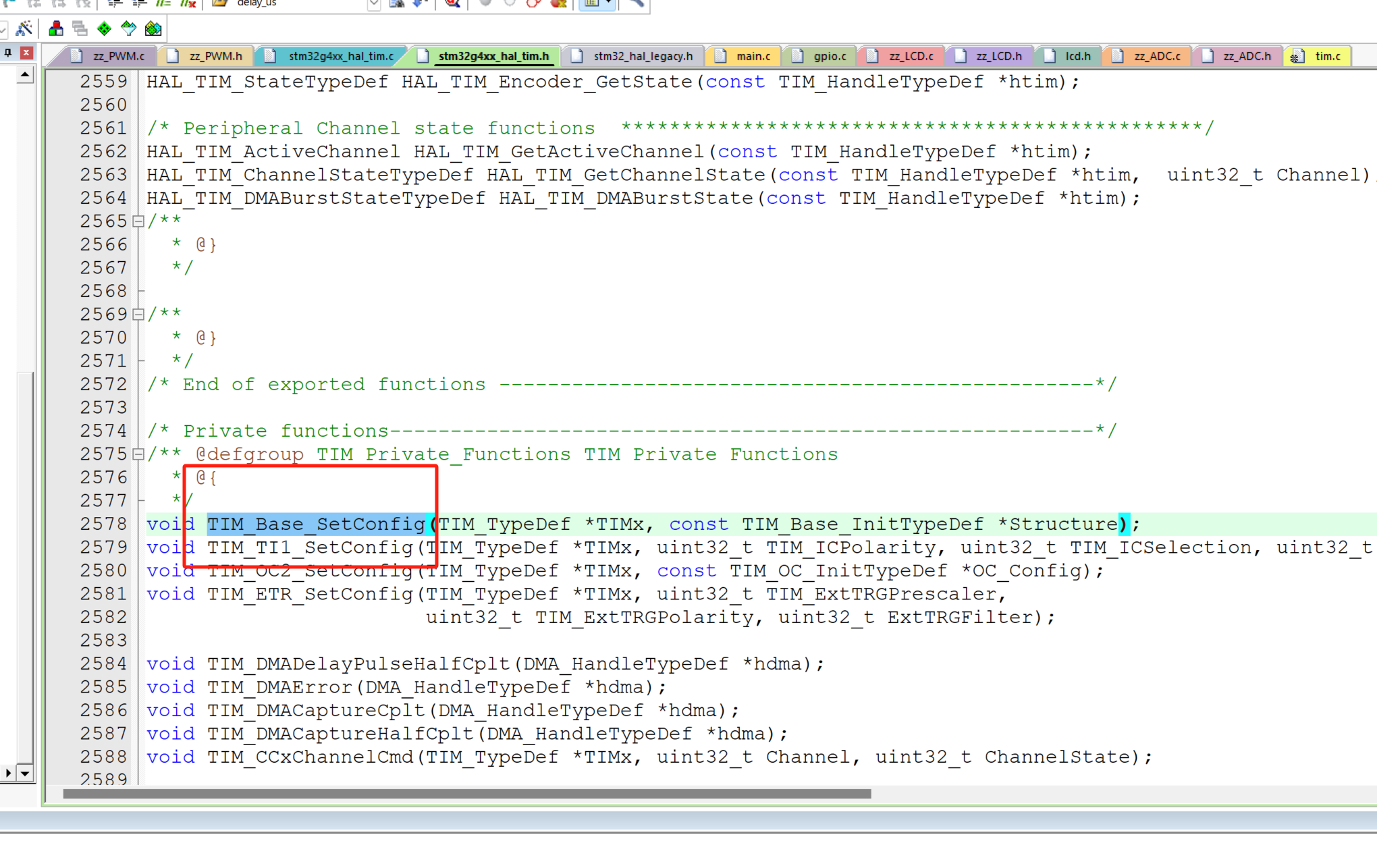

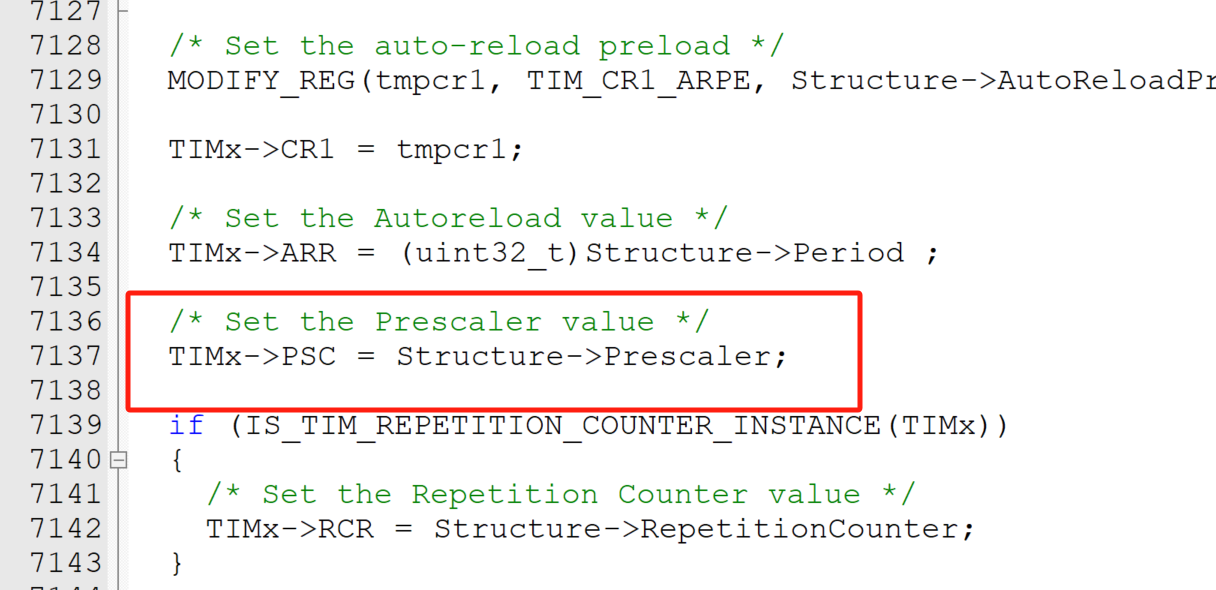

 然后如果需要改变频率的就可以用操作寄存器的方法；上图，但是我们只需要改变PSC就可以改变频率，所以我们进入这个函数里面：

操作PSC寄存器就可以直接的改变分频值 ；

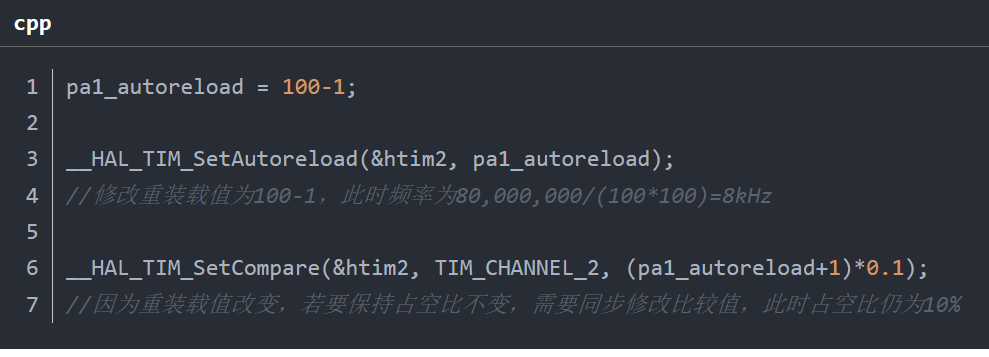

下面是一些其他的方法，

 其中的两个函数的参数，小小的看一下，具体不会的话可以Ai;

还有一点就是如果用的是蓝桥杯的板子，记得使能573锁存器

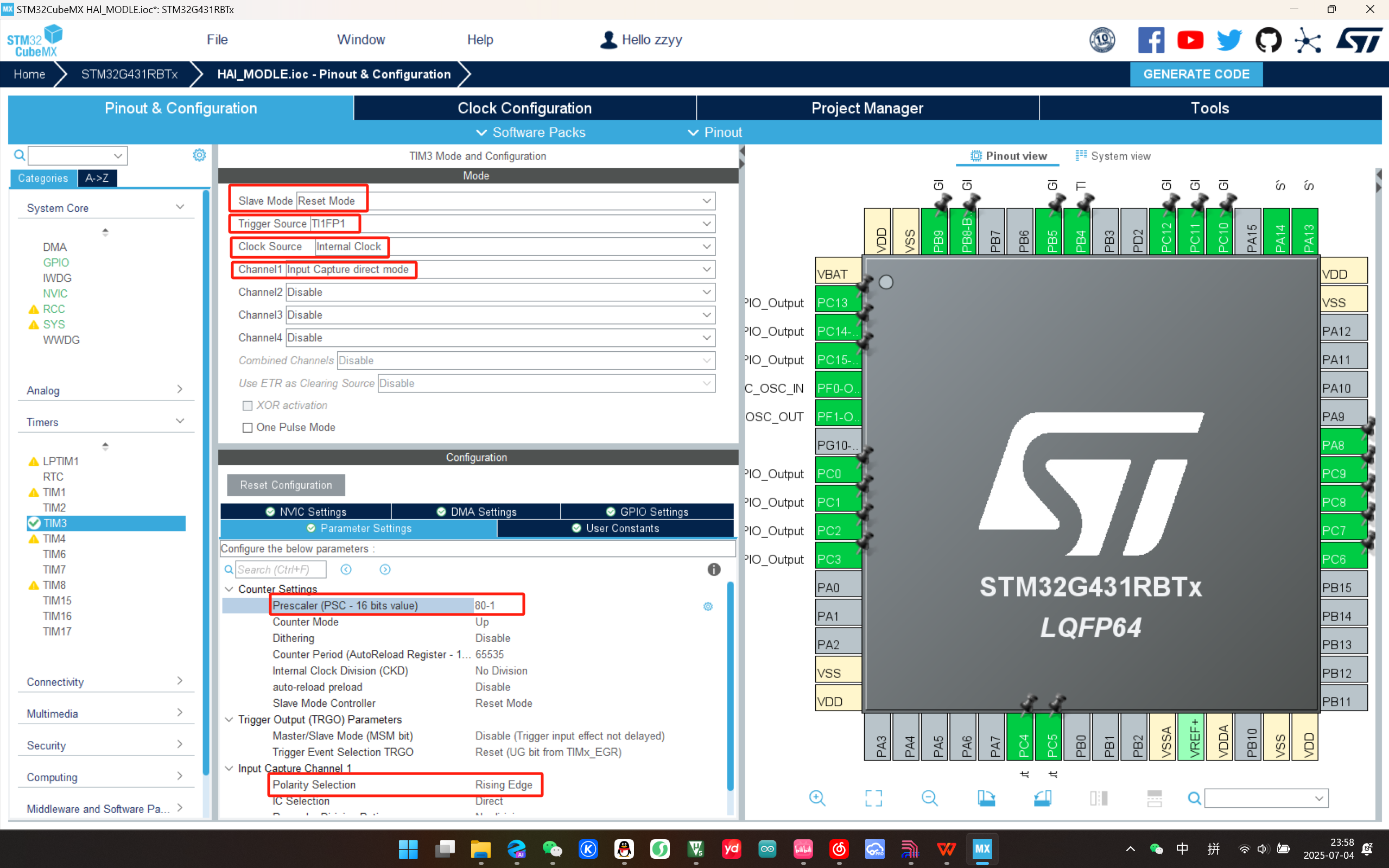

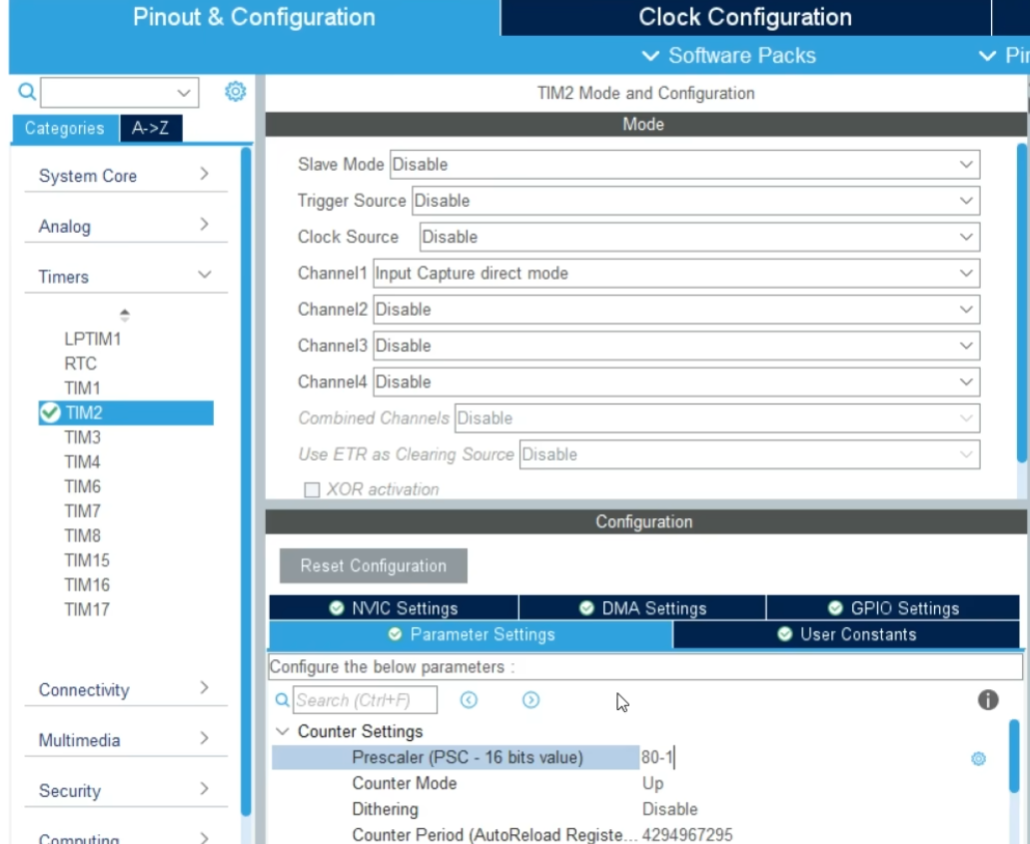

PWM输入捕获测量频率

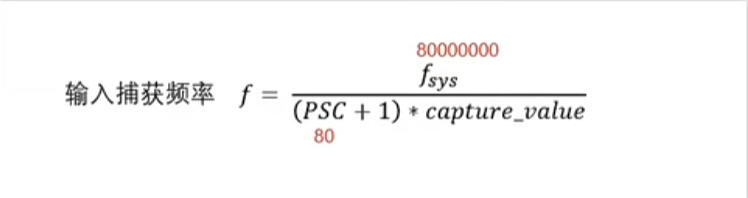

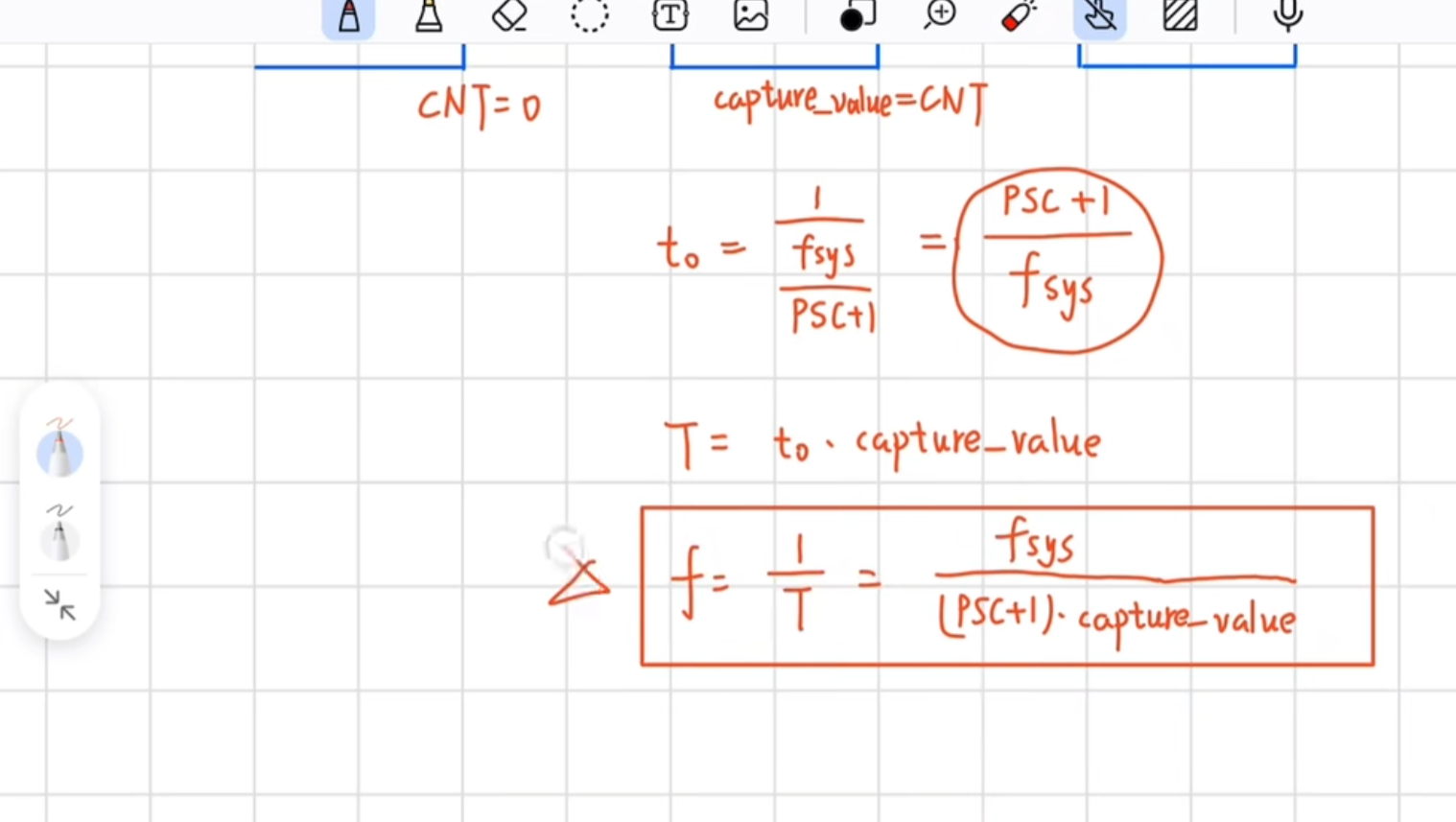

上图：

1：基准时间t0是一个频率跳变的时间，

2：capture_value是每两个上升沿之间的时间；单位是毫秒；

3：然后就能得到周期T为基准时间t0乘以capture_value；

4：频率就为周期的倒数；带入就得到上面的公式，fsys是系统频率80MHz,psc就是分频系数

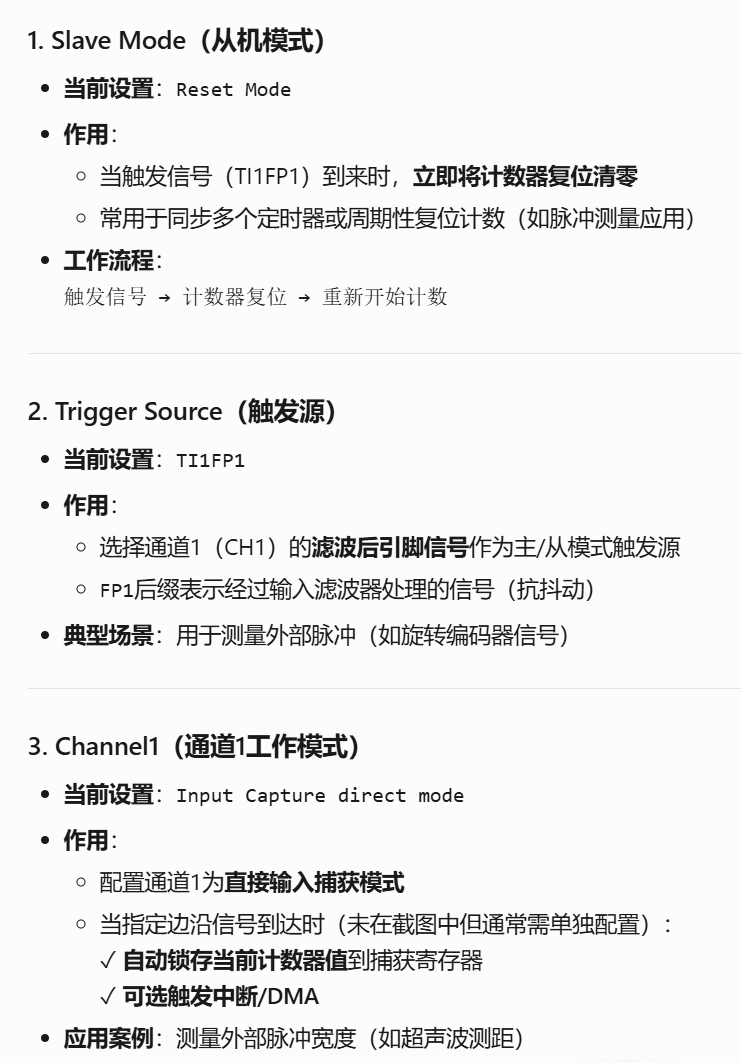

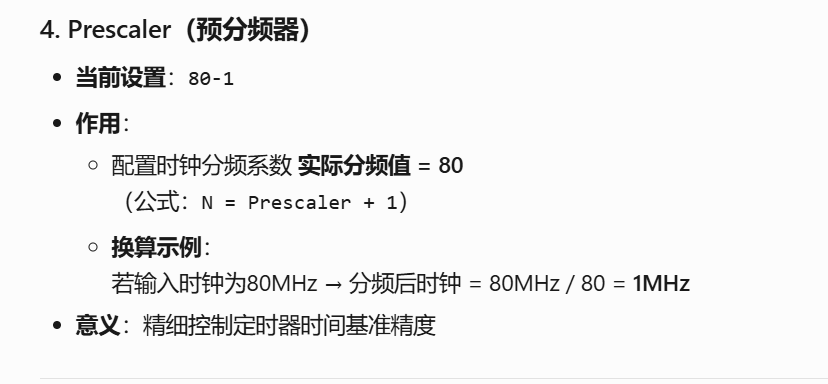

下面是各个参数的解释：

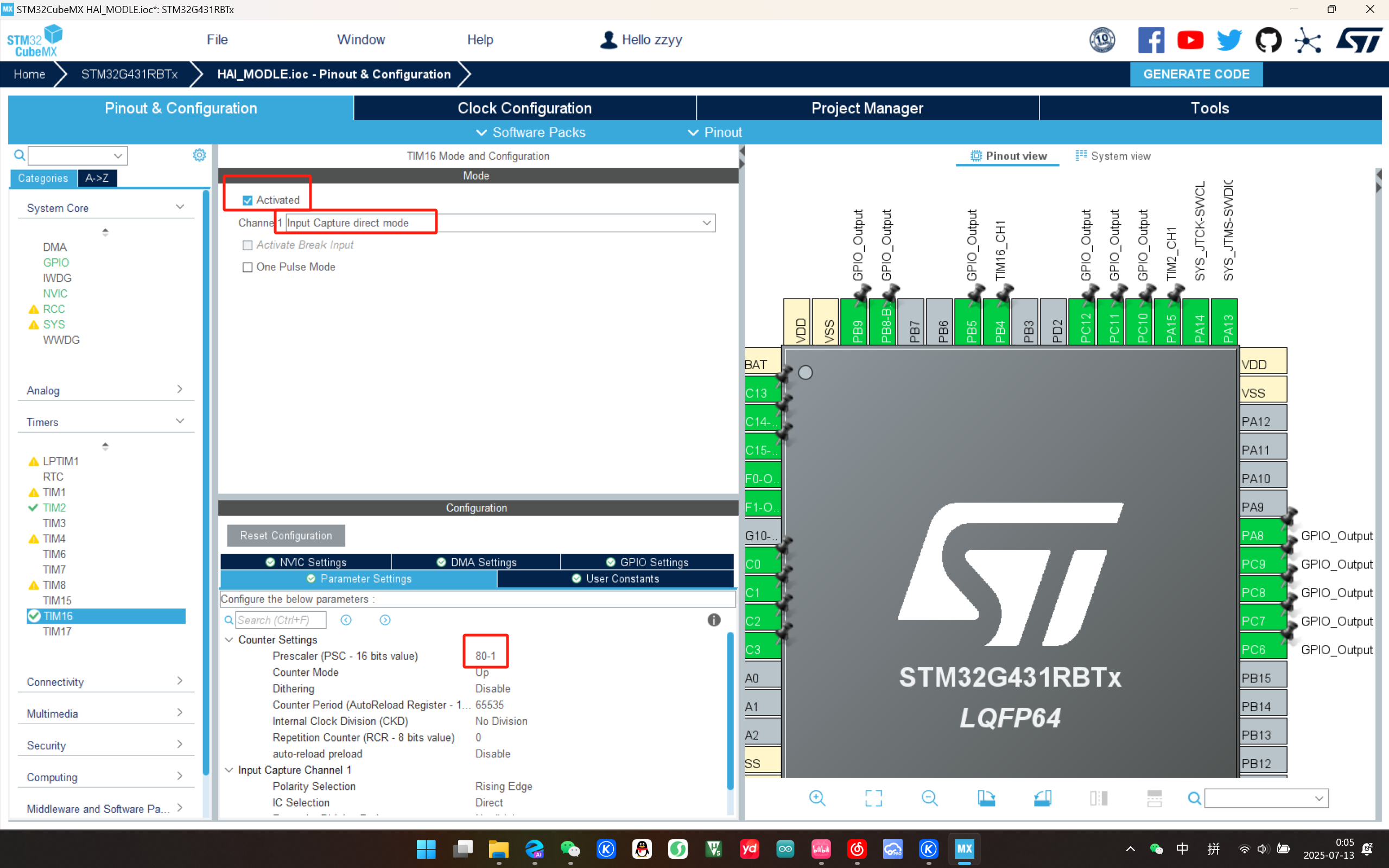

 在设置完上面的设置后，最后记得开启NVIC中断

 有一个小细节：死活找不到Tim.h文件的话，点击编译之后就会出来了

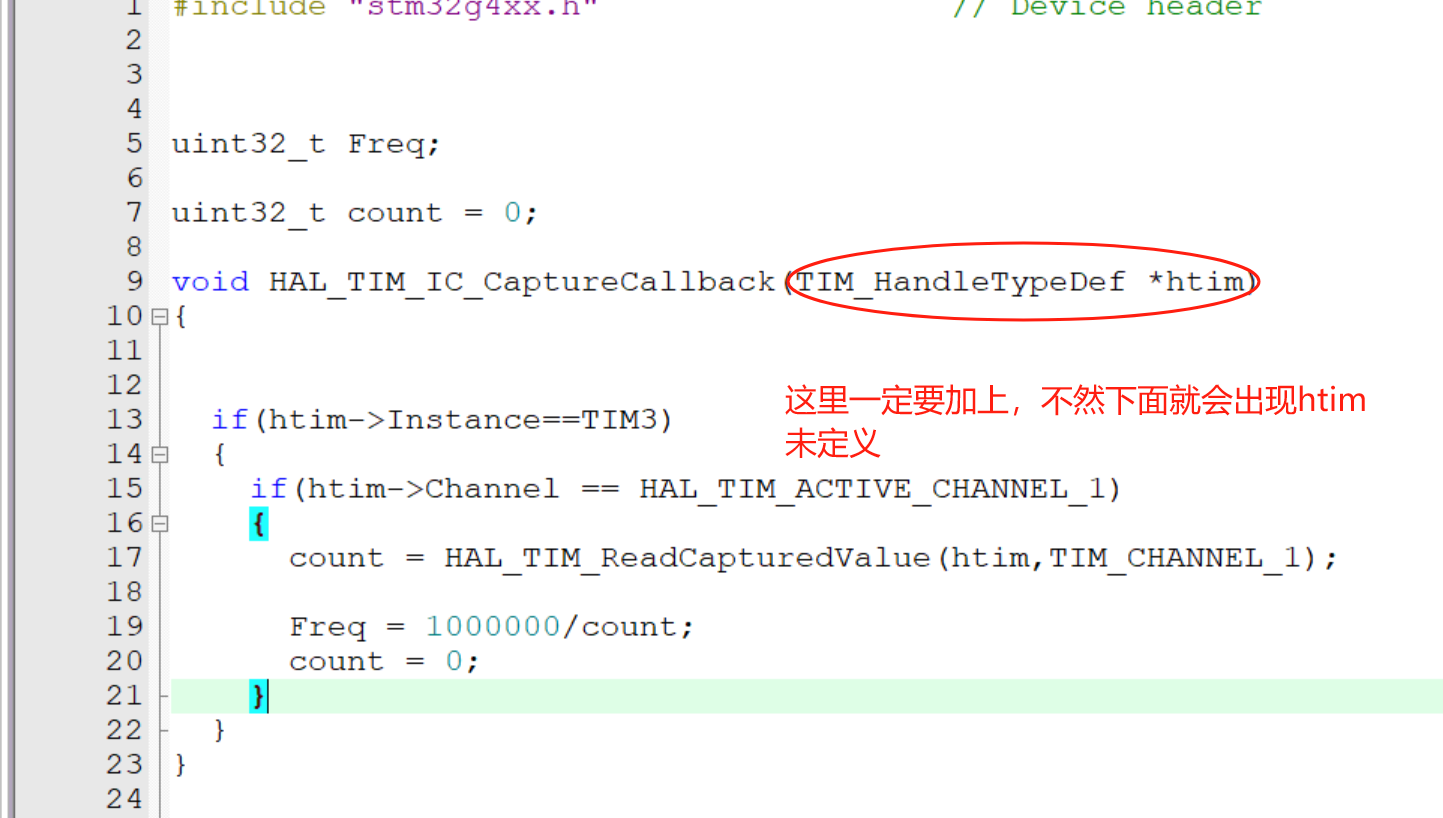

#include "stm32g4xx.h"                  // Device header



uint32_t Freq;

uint32_t count = 0;

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{


	if(htim->Instance==TIM3)
	{
		if(htim->Channel == HAL_TIM_ACTIVE_CHANNEL_1)
		{
		  count = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_1);

			Freq = 1000000/count;
			count = 0;
		}
	}
}

        但是感觉还是有问题，最高7万多，最低只有1万多，但是刚复位的时候，就只有700多，之后就没有最低700多了

         经过验证是正确的

 这个函数HAL_TIM_ReadCapturedValue()，在Stm32g4xx.hal.tim.h文件夹里面

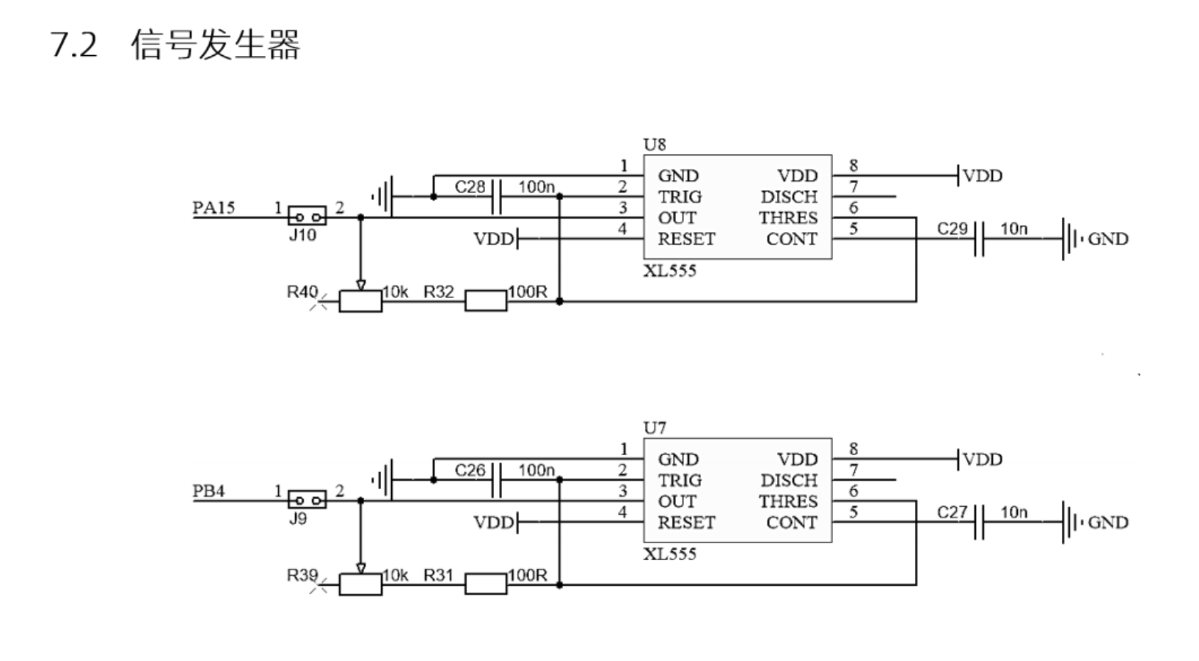

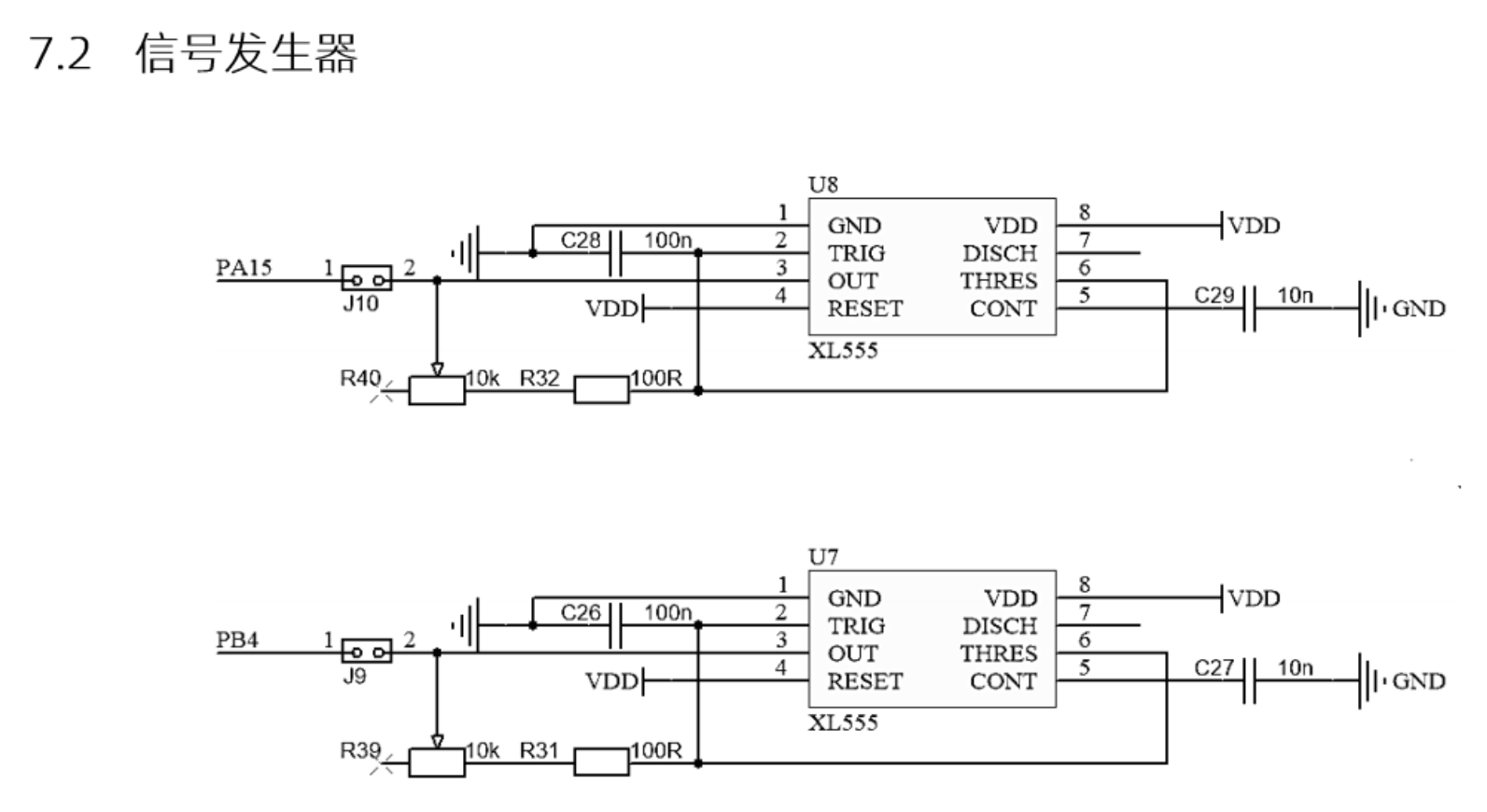

555定时器-双通道测量频率

        这个555定时器输出的频率测量起来还跟上面的PWM输入捕获测量频率不一样，但是他们都是测量频率，为什么会不一样，在csdn上面别人的MX配置方法好像跟又是一样的；

        测量单个555定时器的时候好像又是一样

cubeMX配置

下面是PA15的

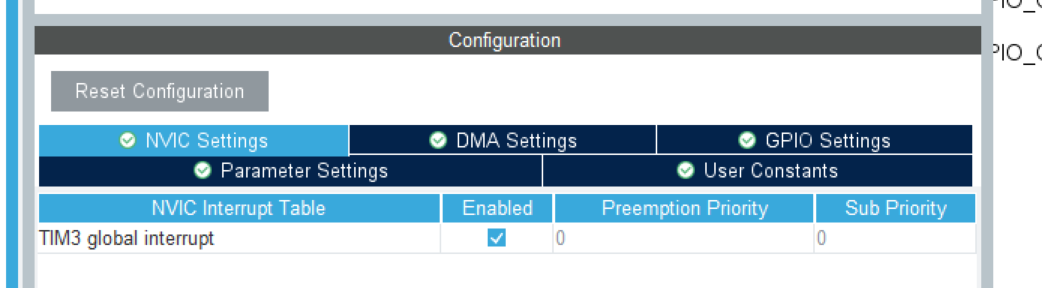

再勾选上NVIC。

下面的是PB4的；

上面的cube和代码还是有问题，

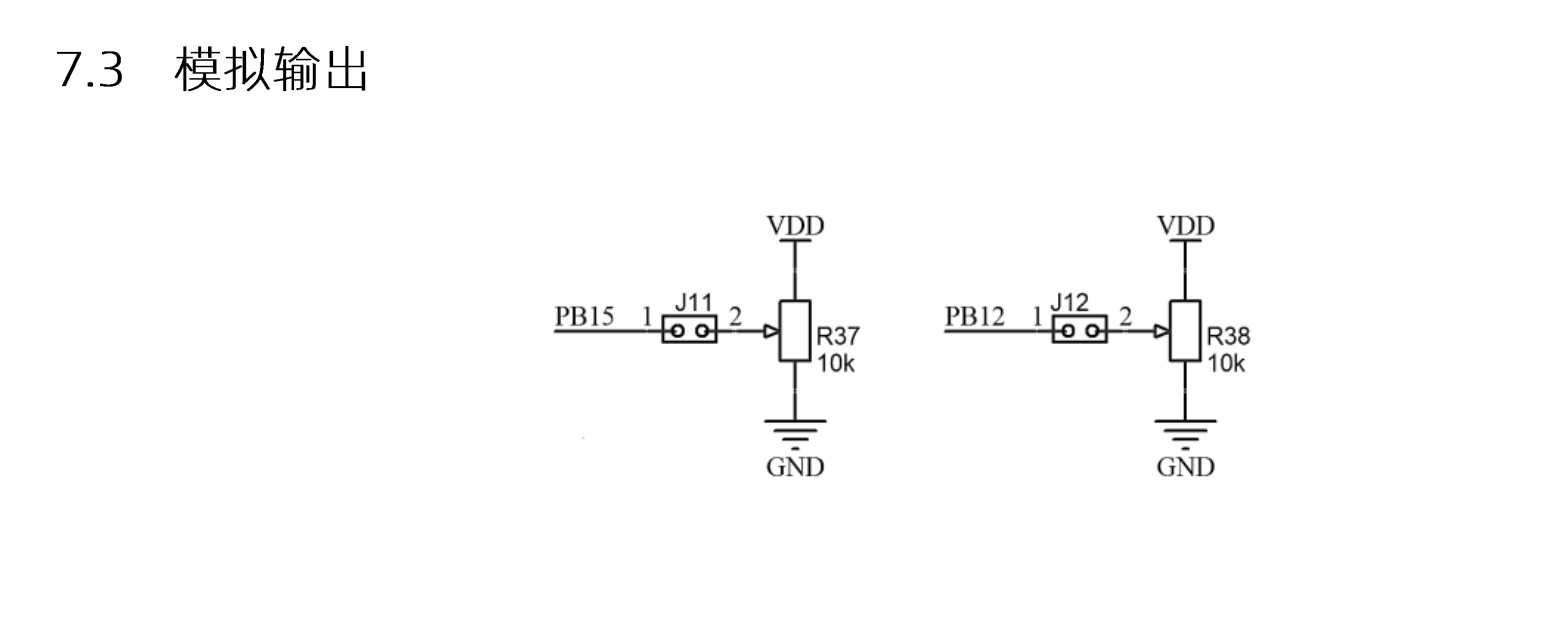

ADC测量

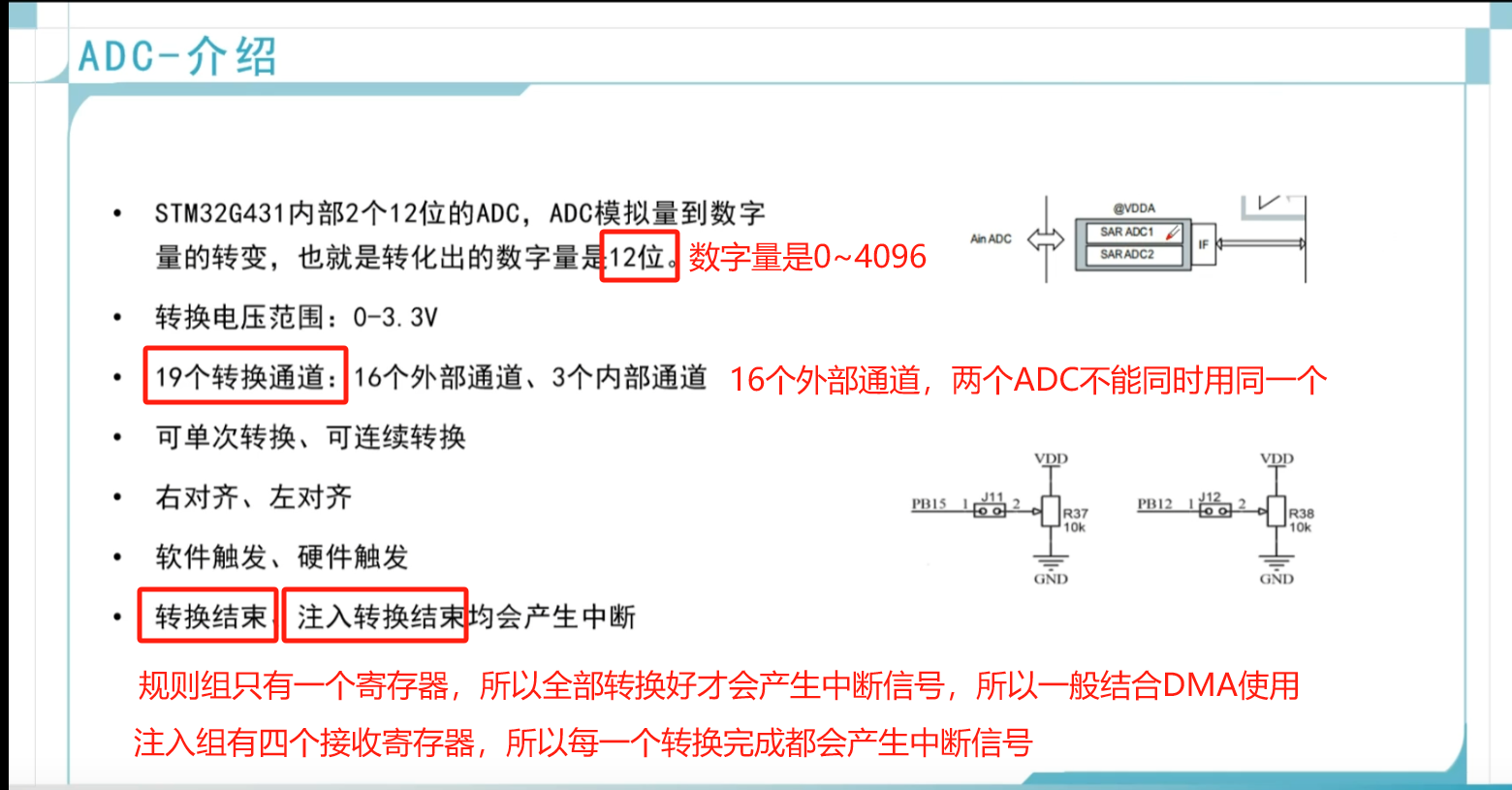

简介

 读取一路ADC值

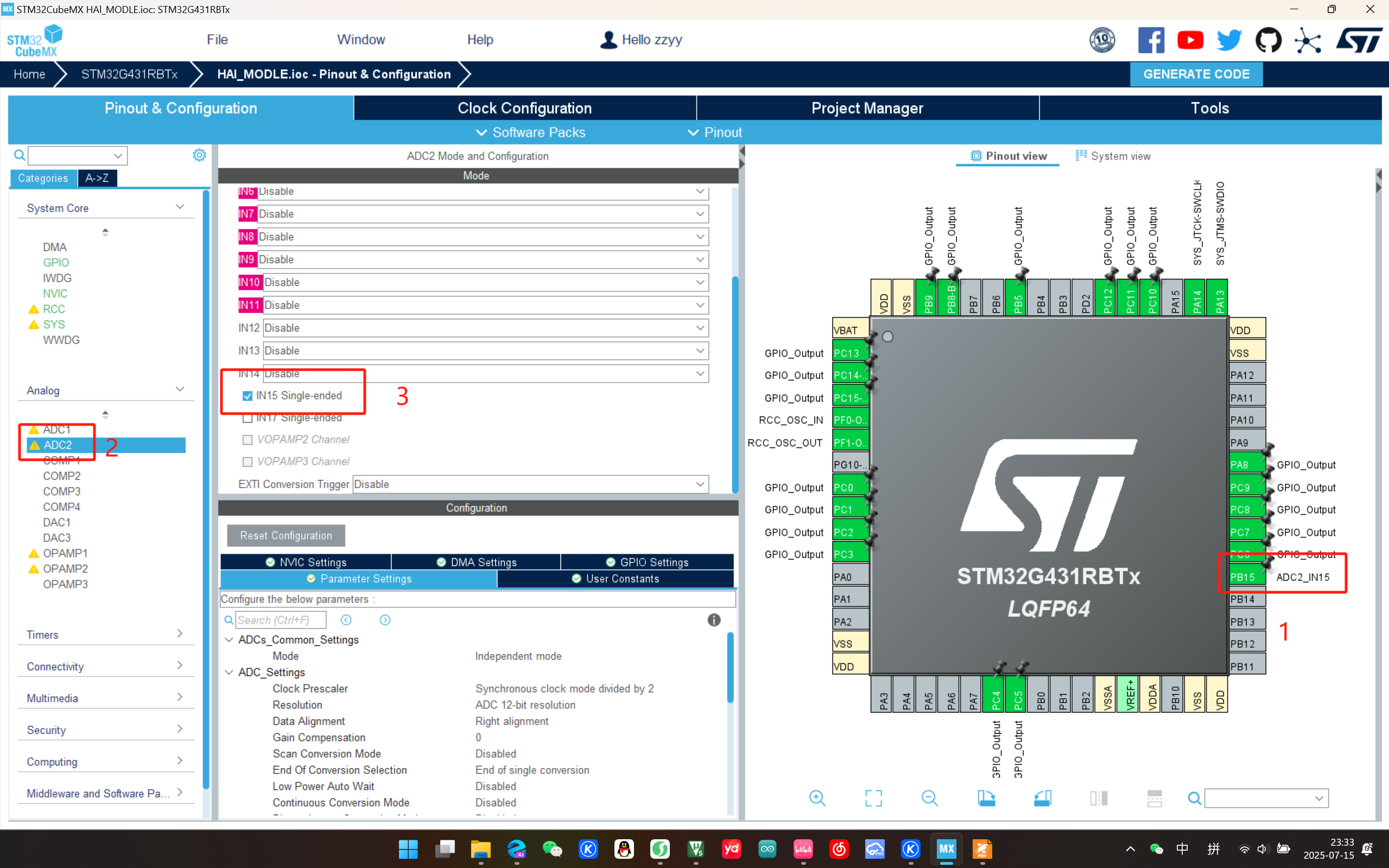

cubeMX配置

cubeMX只需要简单得使能一下ADC

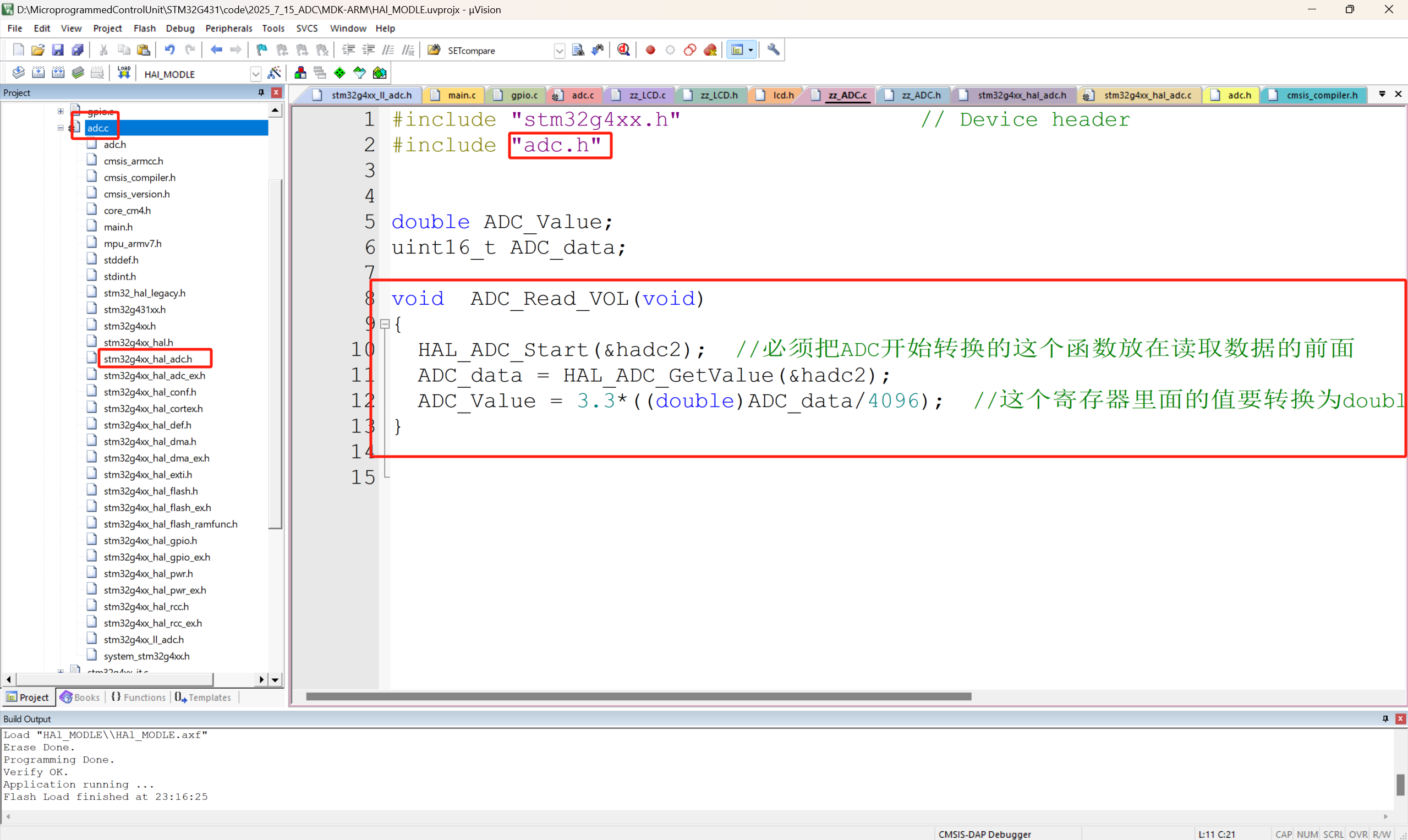

Keil代码编写

ADC读取函数

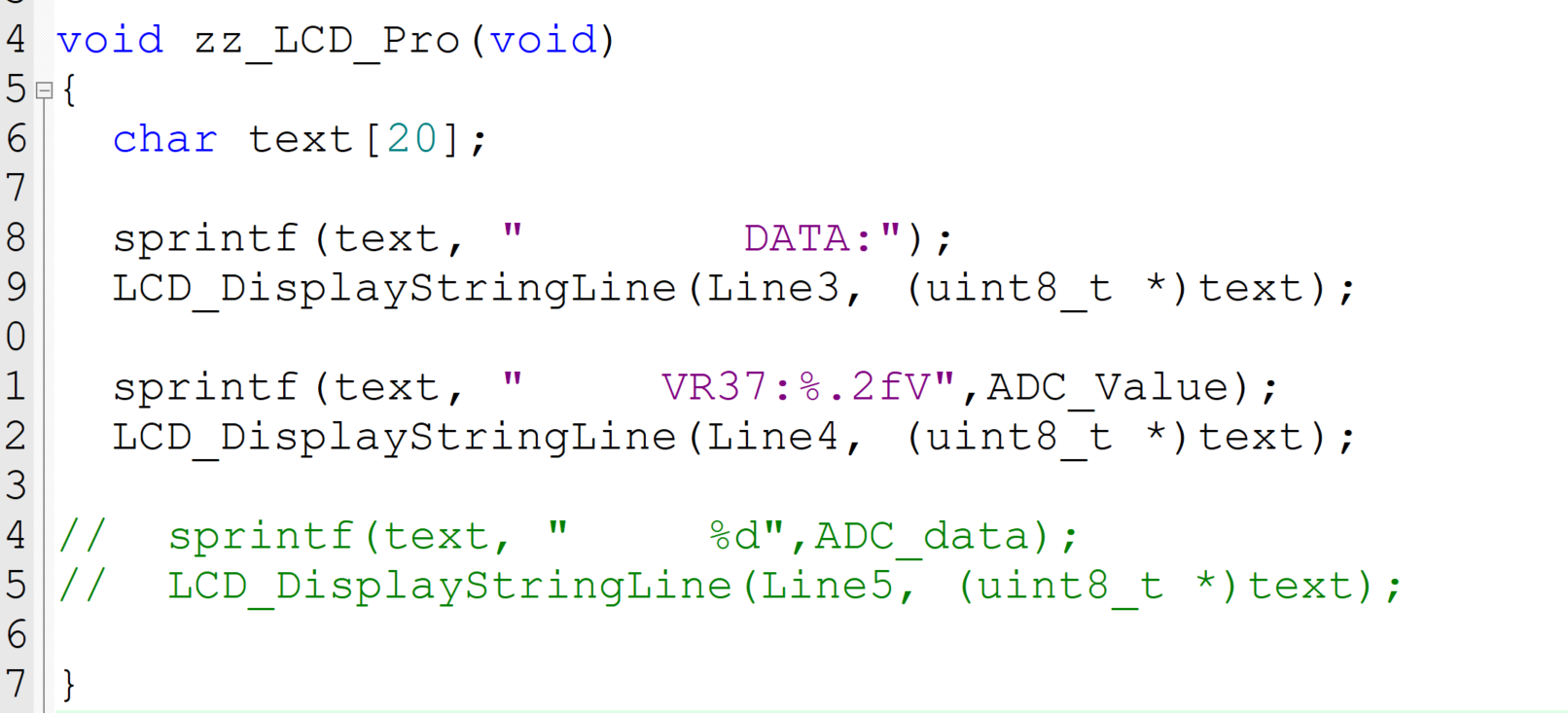

 显示函数

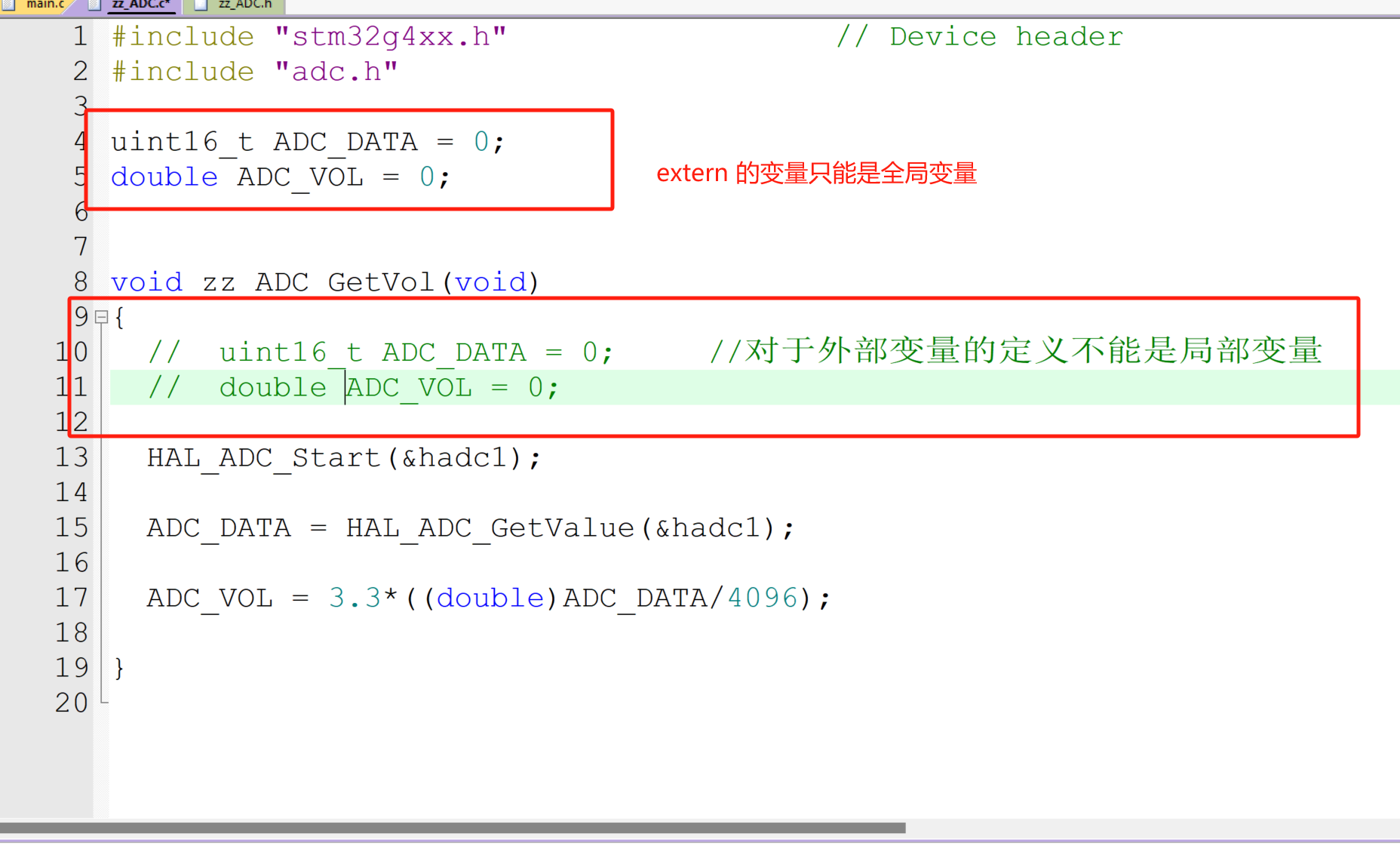

 注意点

1：extern修饰的变量只能是全局变量

USART串口

简介：

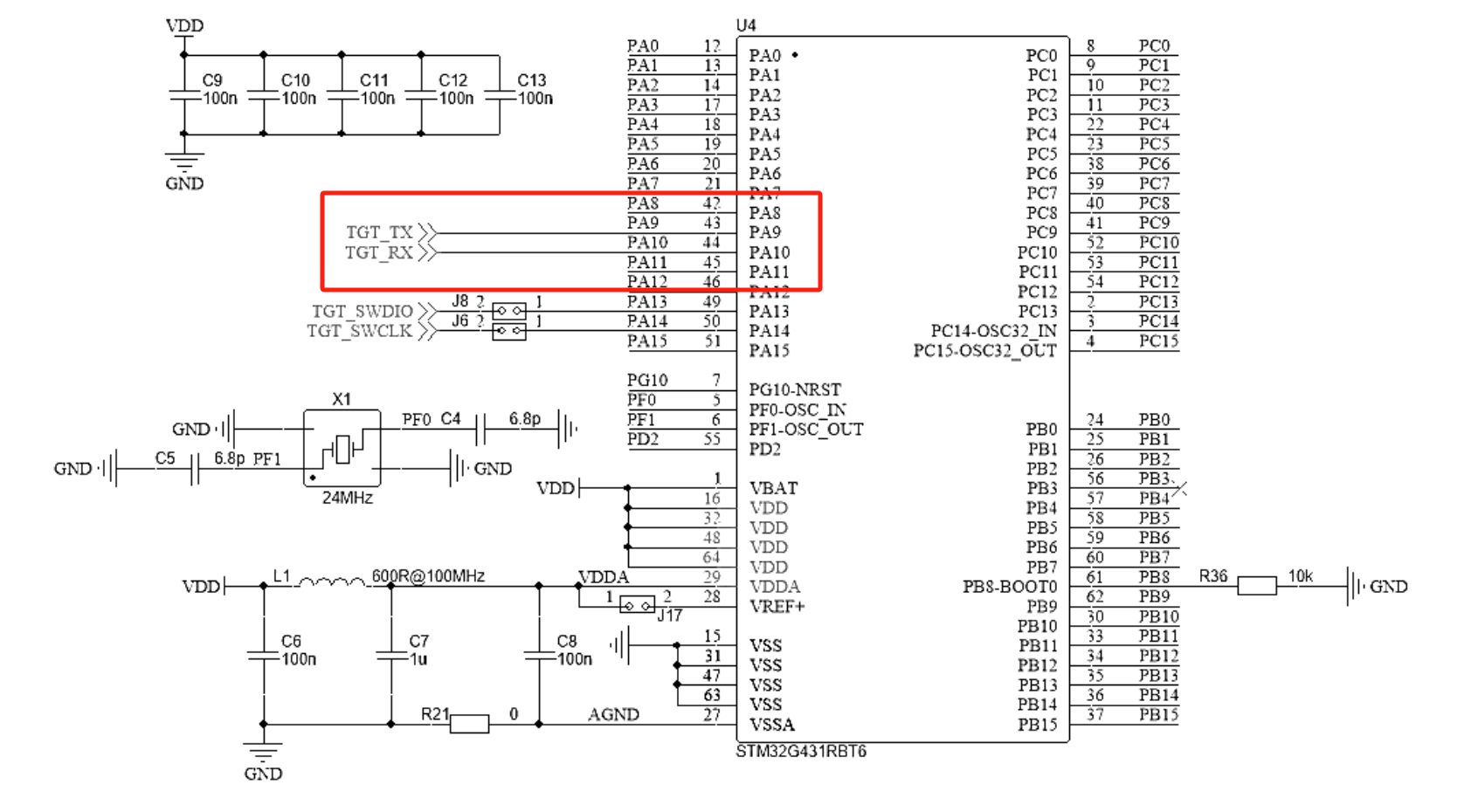

原理图

代码：

发送

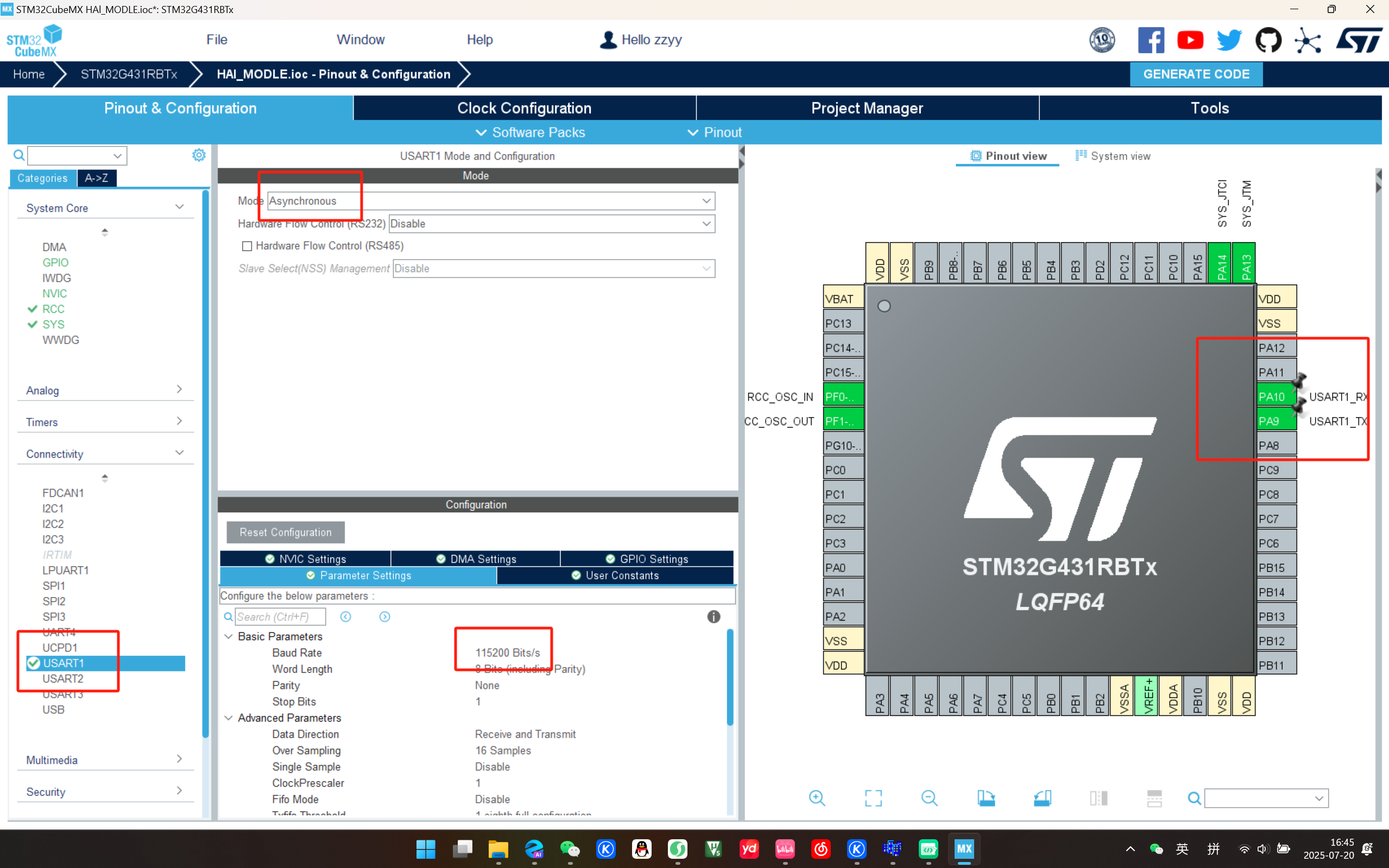

cubeMX配置

 单单是发送的话，就用不到NVIC中断；

 keil代码
void zz_UART_Send_Pro(void)
{
	char UART_Text[20];

	sprintf(UART_Text, "Hello World\r\n");
	HAL_UART_Transmit(&huart1, (uint8_t *)UART_Text, sizeof(UART_Text), 50);
	HAL_Delay(1000);
}

发送与接收：

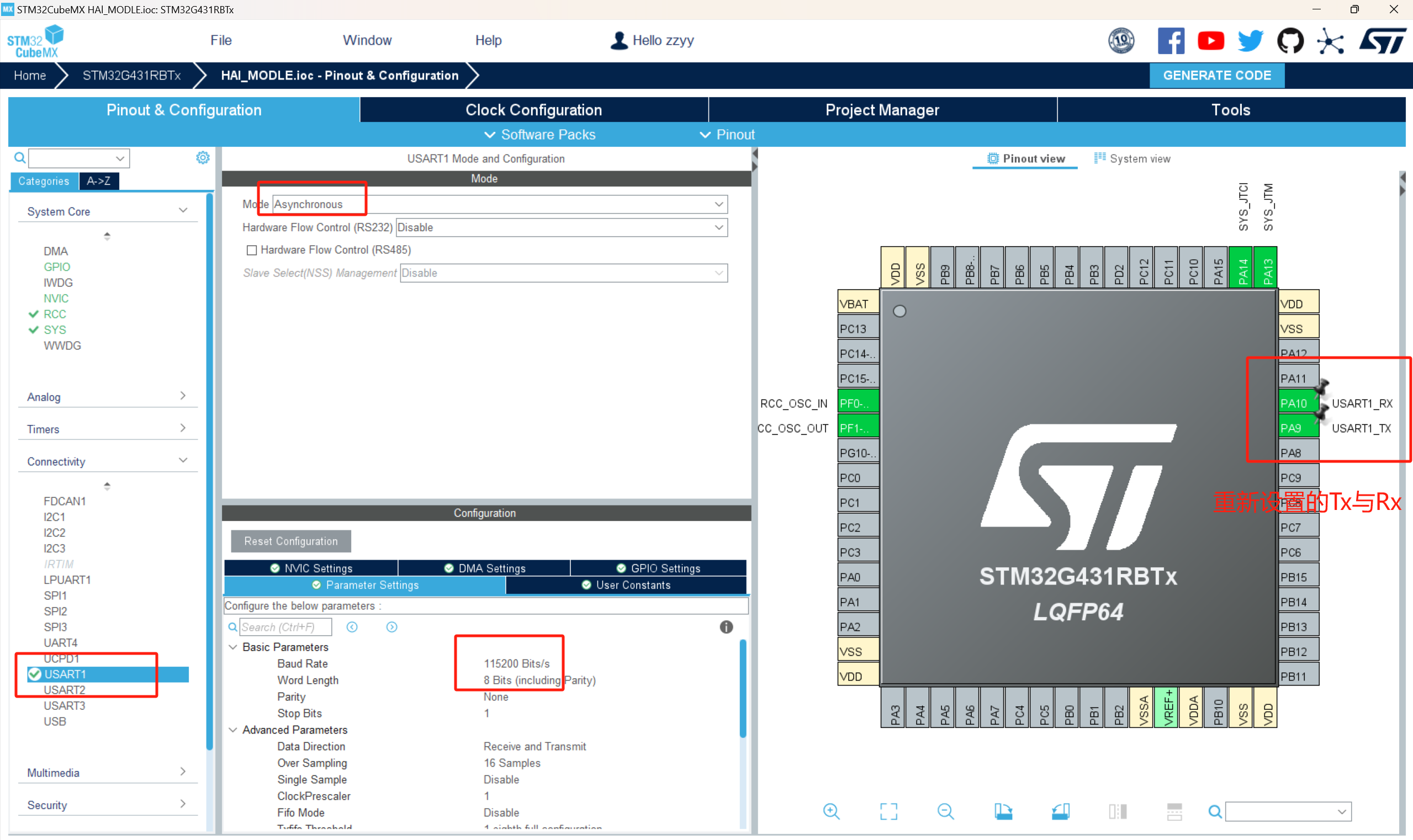

cubaMX配置

接收与发送相比，接收用到了串口中断；

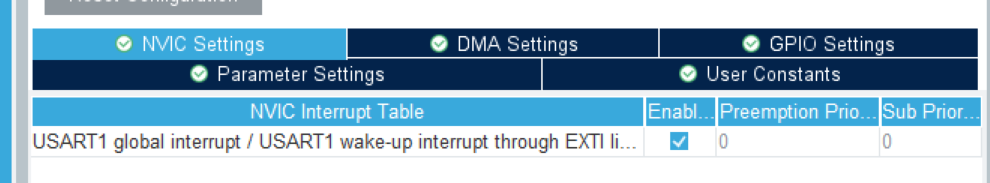

所以要多配置一下NVIC

Keil代码
#include "stm32g4xx.h"                  // Device header
#include "stdio.h"
#include "usart.h"

uint8_t UART_Recieve_data;

void zz_UART_Init(void)  //这个初始化函数放在while大循环的外面
{
	HAL_UART_Receive_IT(&huart1, &UART_Recieve_data, 1);

}

void zz_UART_Send_Pro(void)  //发送的函数
{
	char UART_Text[20];

	sprintf(UART_Text, "Hello World\r\n");
	HAL_UART_Transmit(&huart1, (uint8_t *)UART_Text, sizeof(UART_Text), 50);
	HAL_Delay(1000);
}


void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)  //接收中断回调函数
{
	if(huart-> Instance == USART1)
	{
		HAL_UART_Transmit(&huart1, &UART_Recieve_data, 1, 50); //

		HAL_UART_Receive_IT(&huart1, &UART_Recieve_data, 1);  //
	}
}

我的理解是：

HAL_UART_Receive_IT(&huart1, &UART_Recieve_data, 1);这个函数是接收的中断使能函数，在初始化的时候调用一下，这个时候就已经准备好接收了，创建了一个地址，这个地址就已经准备好接收数据了，相当于这个函数调用一次，这个地址就能接收一次数据，当串口接收到一个数据的时候，会直接把数据发送到这个地址内，这个时候程序就会到了串口回调函数里面的，在把数据回显，然后就到了中断回调函数里面的HAL_UART_Receive_IT(&huart1, &UART_Recieve_data, 1);，再一次准备好接收；

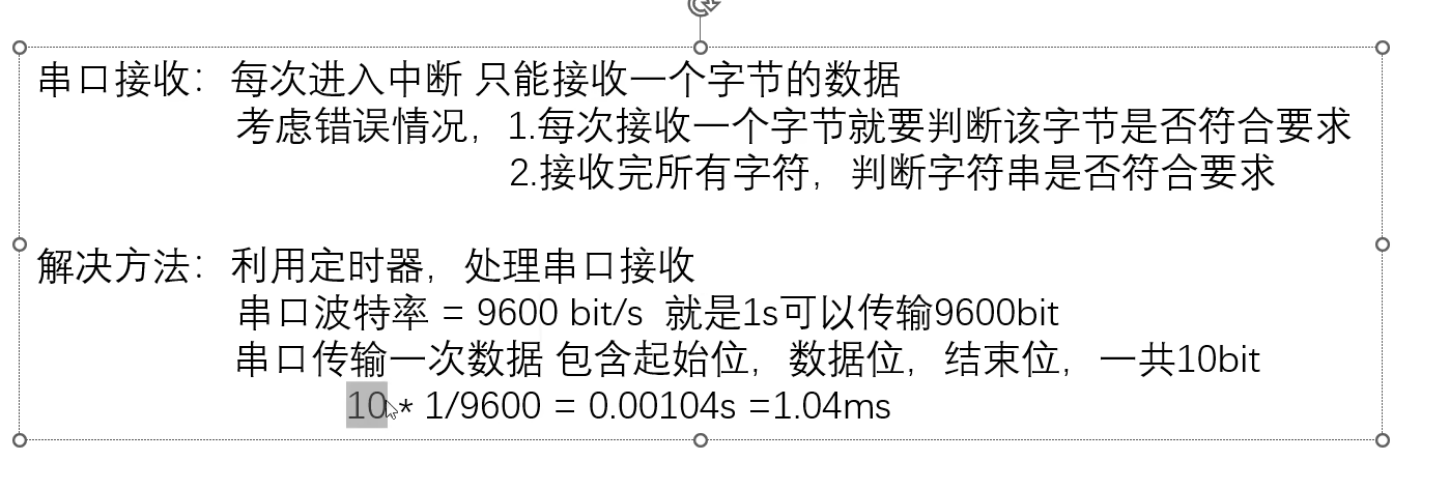

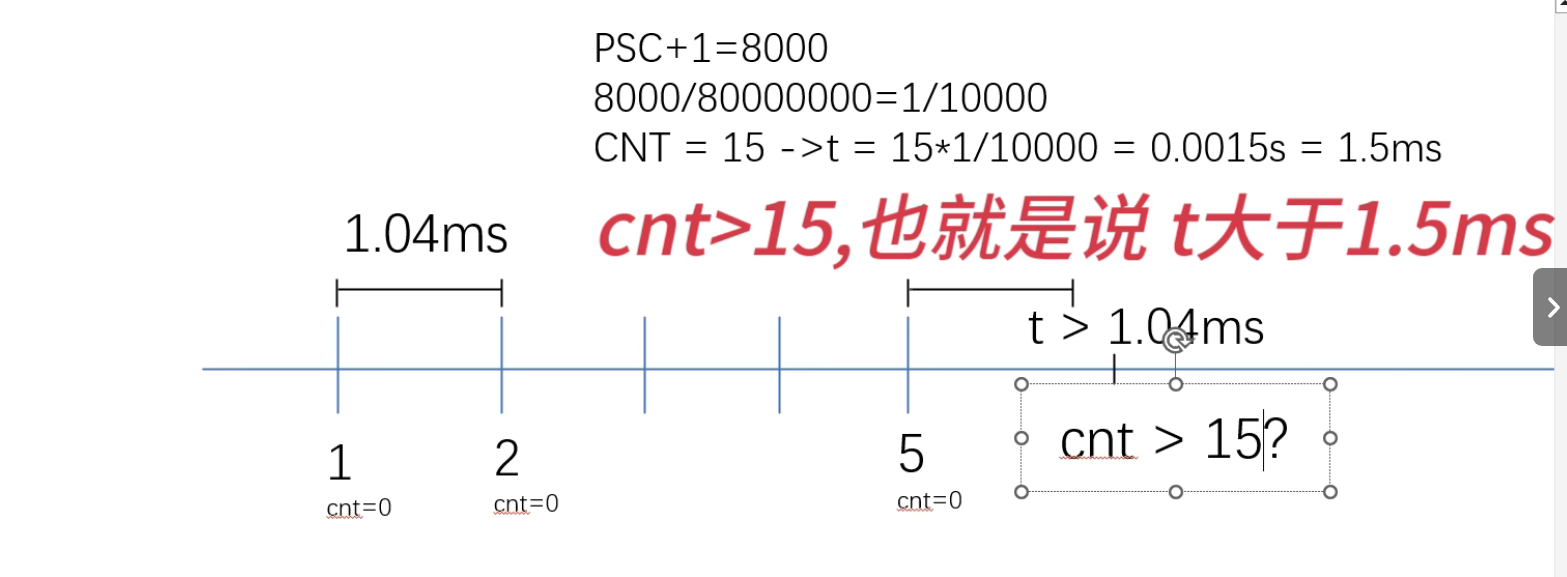

利用定时器进行不定长数据的接收

注意点：

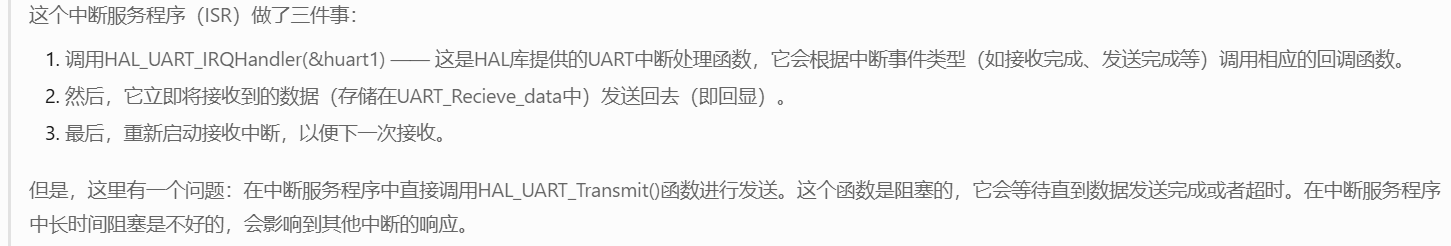

1：中断回调函数的使用

 要谨慎使用这个函数，最好直接用她的回调函数；

2：串口数值传输的形式

一般我们在传输给单片机的一个‘1’，其形式是按照ASCII码表来传输的，1对应的码值是0x49;

在LCD上显示的话，直接显示就会显示一个49；这个时候有两个方法：

        a:直接转换为字符显示

        b:从ASCII码减去一个字符零，也就是48，然后进行显示；

                这个有个前提：要保证这个字符值>'0';



日志：

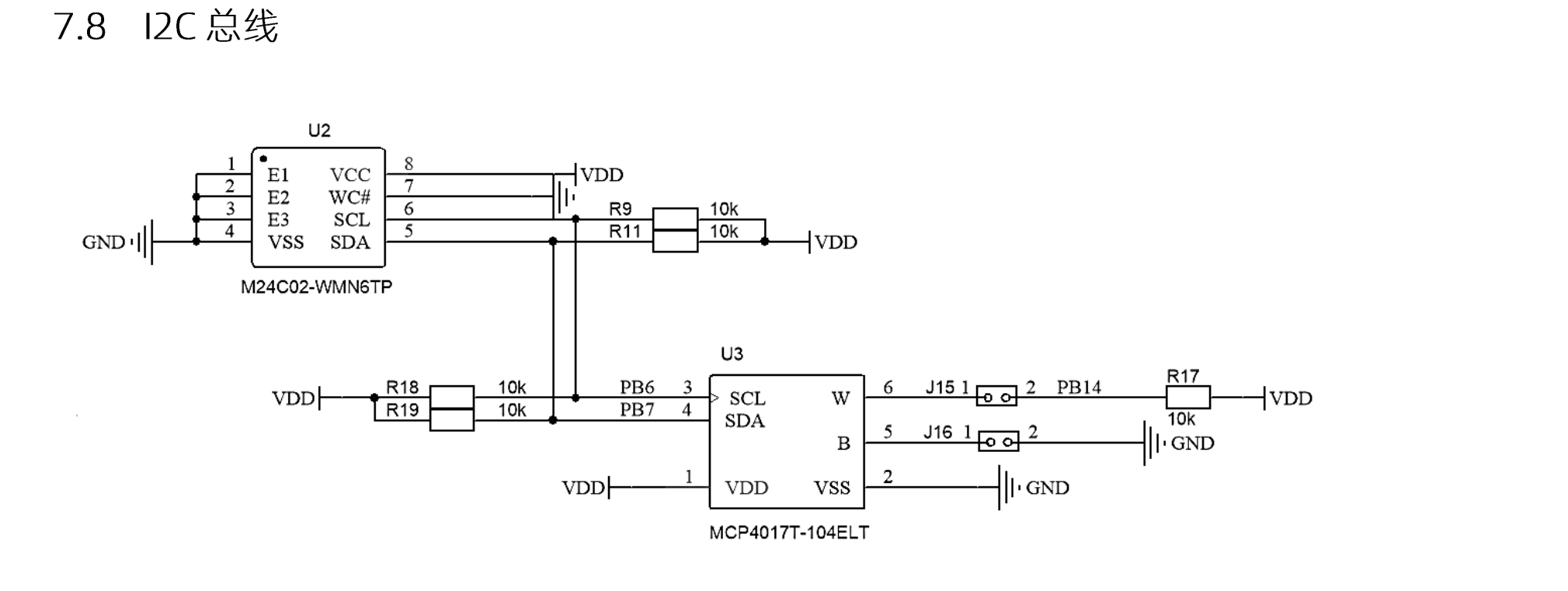

EEPROM

简介：

RTC实时时钟

简介

代码

设置与读取时间

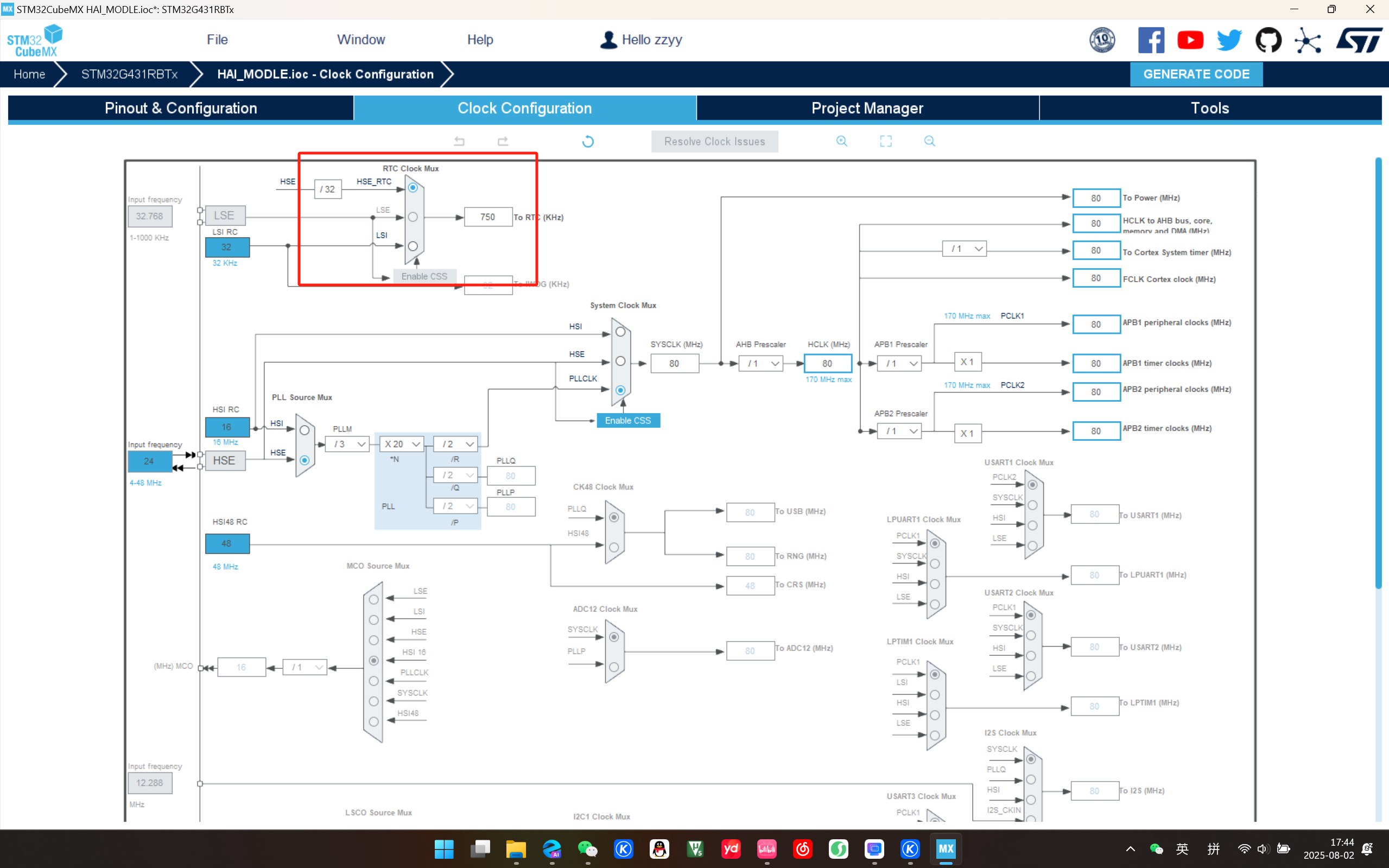

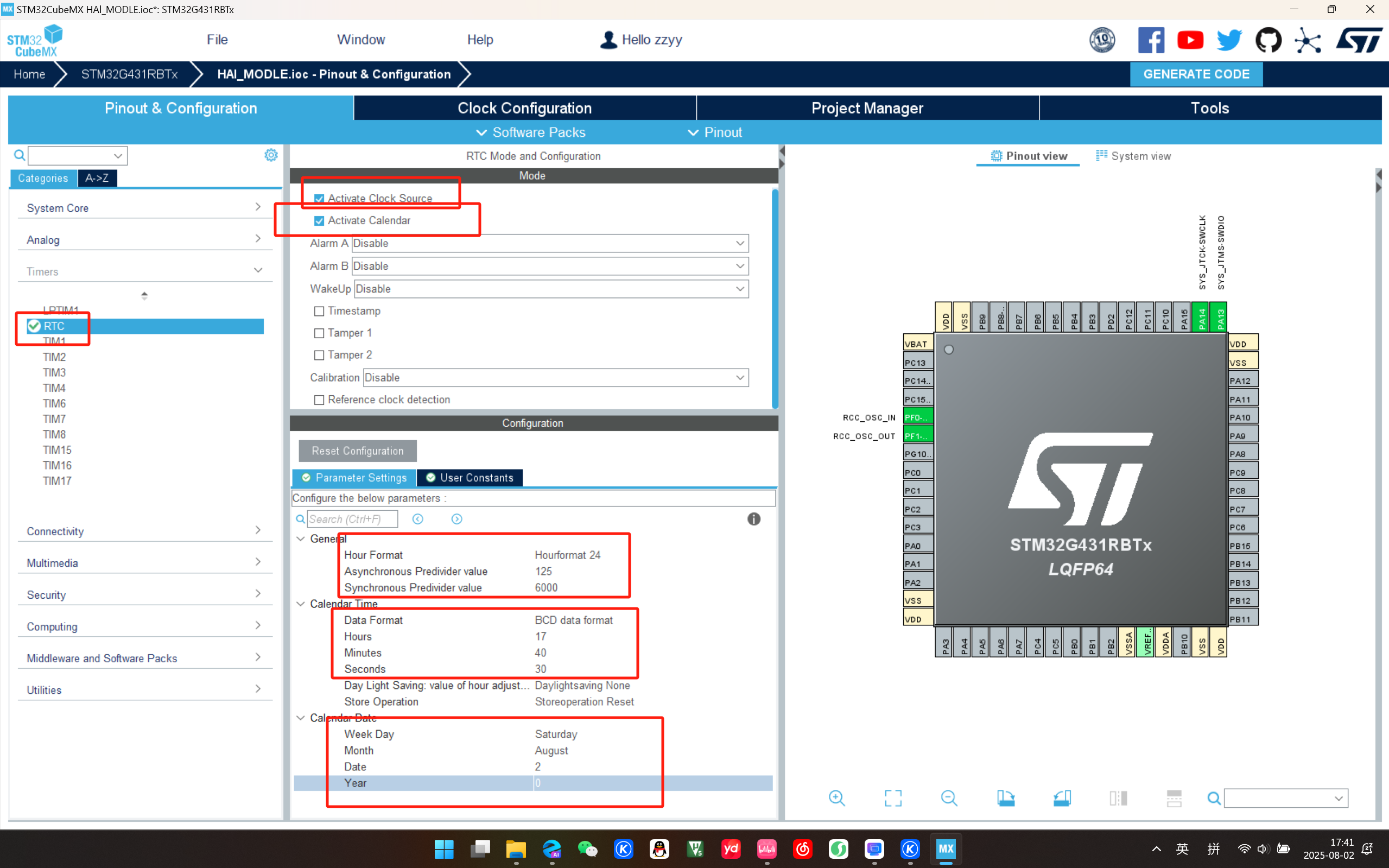

cubeMX配置

keil代码

易错点

1：

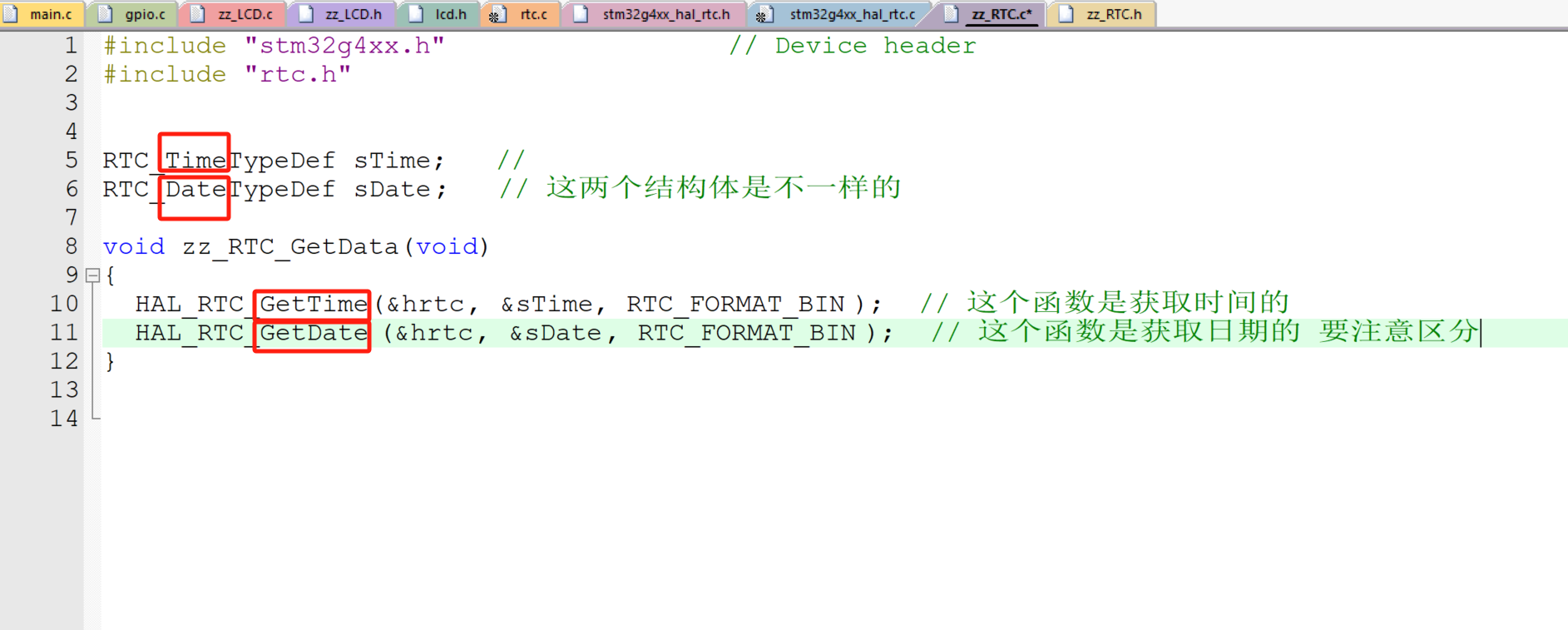

注意定义时间和日期的结构体是不一样的，获取时间和日期的函数也是不一样的
