基于STM32旋转编码器测速
旋转编码器测速是嵌入式系统中测量电机转速的核心技术之一，广泛应用于机器人、自动化控制、工业传动等领域。本概述将从技术原理、硬件实现、软件设计及工程应用等方面，系统阐述基于 STM32 微控制器的旋转编码器测速方案。STM32F103C8T6是一款基于ARM Cortex-M3内核的STM32系列32位微控制器是TQFP48封装，共有20个引脚，具有72MHz的主频和1.25 DMIPS/MHz的计
目录
一、概述
旋转编码器测速是嵌入式系统中测量电机转速的核心技术之一，广泛应用于机器人、自动化控制、工业传动等领域。本概述将从技术原理、硬件实现、软件设计及工程应用等方面，系统阐述基于 STM32 微控制器的旋转编码器测速方案。
图1

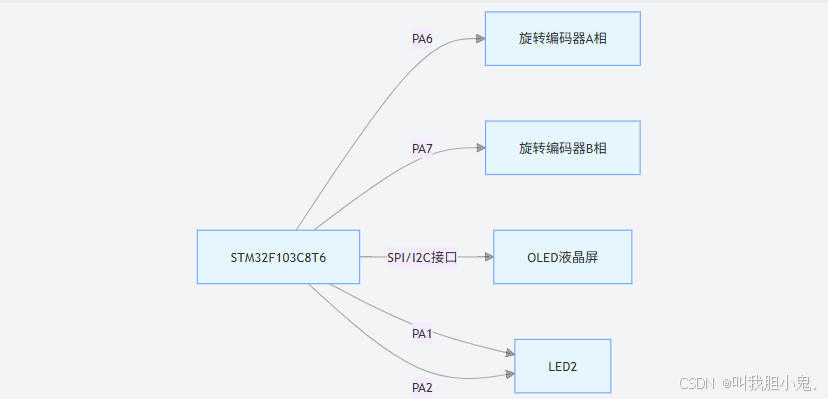

二、系统总体模块
STM32F103C8T6芯片
OLED液晶屏
旋转编码器模块
本次以STM32F103C8T6芯片为核心，通过旋转编码器的正转反转来实现测速功能。
三、模块介绍

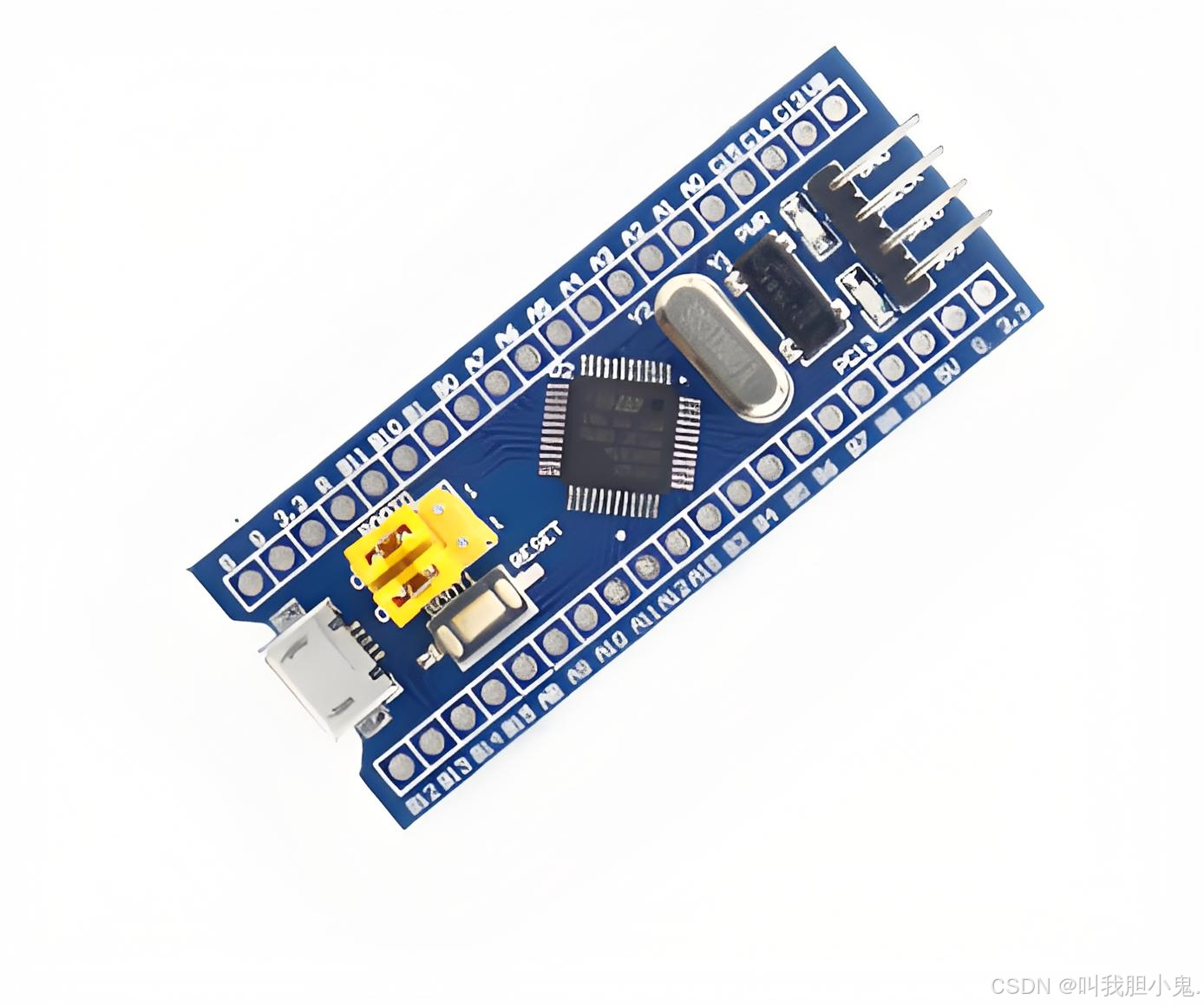

3.1 STM32F103C8T6芯片
STM32F103C8T6是一款基于ARM Cortex-M3内核的STM32系列32位微控制器是TQFP48封装，共有20个引脚，具有72MHz的主频和1.25 DMIPS/MHz的计算能力以及64KB的Flash存储器和20KB的SRAM存储器工作电压2V~3.6V。
图2

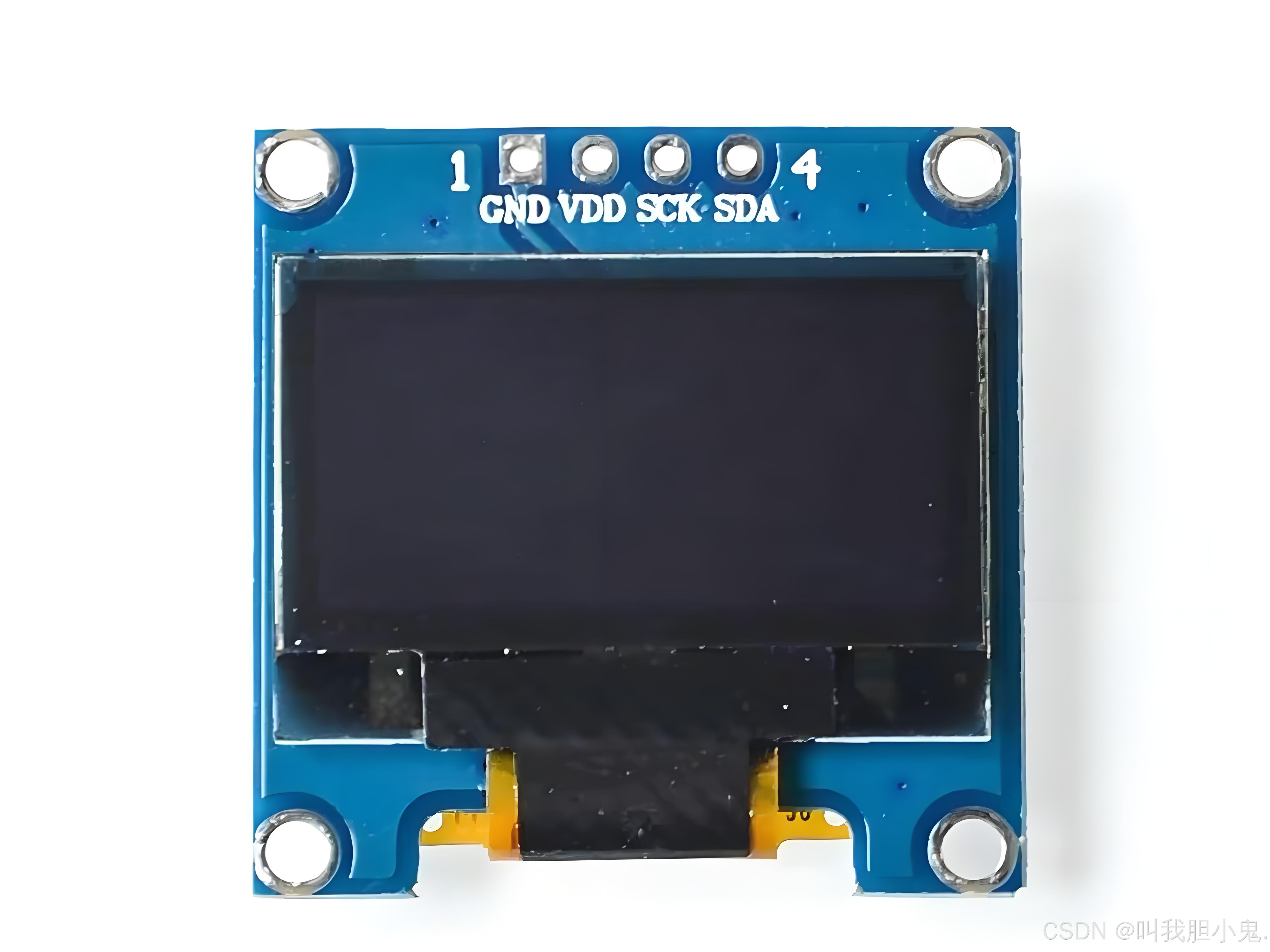

3.2 OLED液晶屏模块
OLED液晶屏的工作原理是通过电场驱动，使有机半导体材料和发光材料在过载流子注入和复合后实现发光。具体来说，它使用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，然后在发光层中相遇形成激子，激子激发发光分子，最终发出可见光。
图3

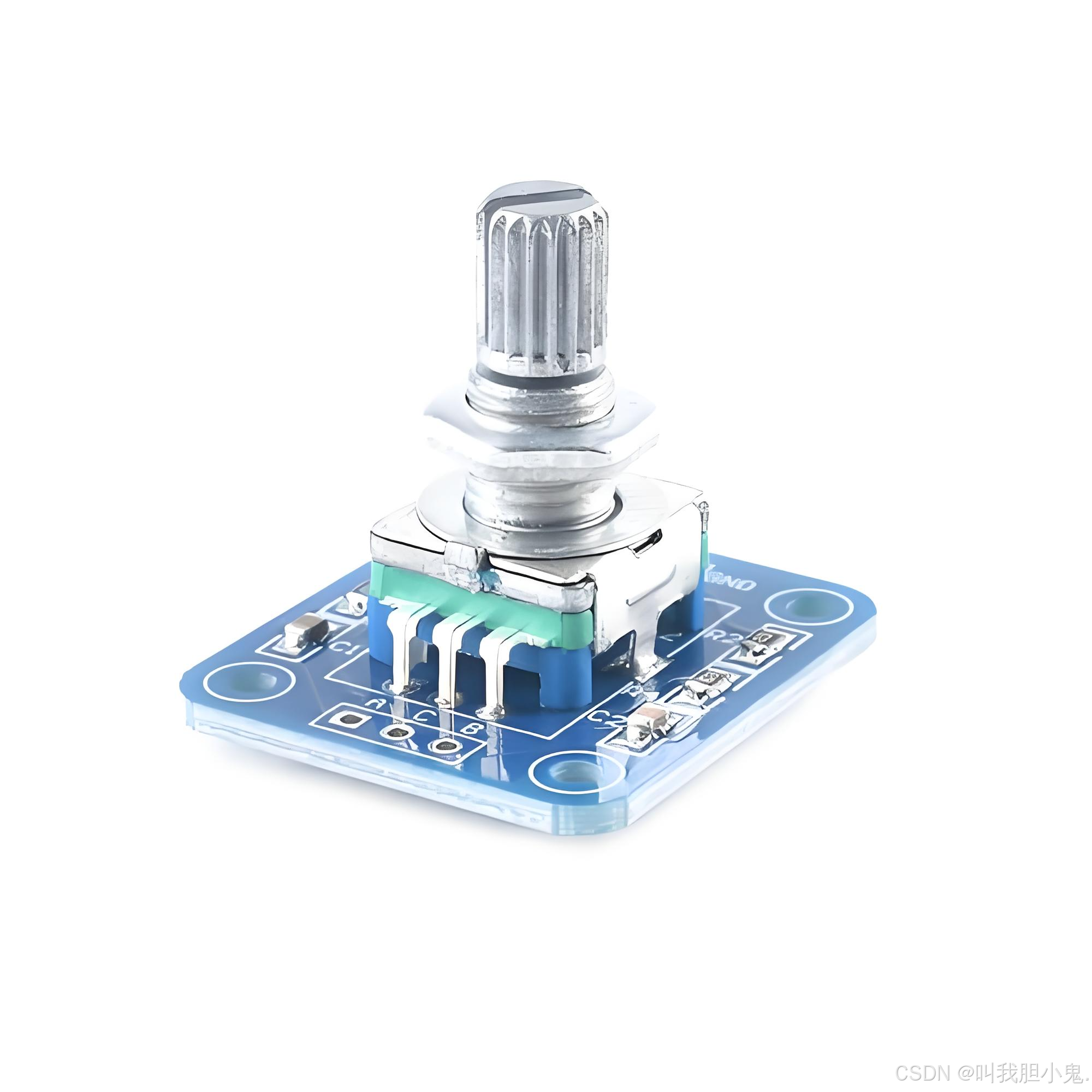

3.3 旋转编码器模块
旋转编码器（Rotary Encoder）是一种将旋转位移转换为电信号的传感器，主要用于精确测量角度、速度和位置。其核心优势在于高精度、高可靠性和实时反馈能力，是闭环控制系统中的关键组件。
图4
四、源程序代码
4.1 Encoder.c文件
#include "stm32f10x.h" // Device header
/**
* 函 数：编码器初始化
* 参 数：无
* 返 回 值：无
*/
void Encoder_Init(void)
{
/*开启时钟*/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //开启TIM3的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA6和PA7引脚初始化为上拉输入
/*时基单元初始化*/
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure; //定义结构体变量
TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1; //计数周期，即ARR的值
TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1; //预分频器，即PSC的值
TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0; //重复计数器，高级定时器才会用到
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure); //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元
/*输入捕获初始化*/
TIM_ICInitTypeDef TIM_ICInitStructure; //定义结构体变量
TIM_ICStructInit(&TIM_ICInitStructure); //结构体初始化，若结构体没有完整赋值
//则最好执行此函数，给结构体所有成员都赋一个默认值
//避免结构体初值不确定的问题
TIM_ICInitStructure.TIM_Channel = TIM_Channel_1; //选择配置定时器通道1
TIM_ICInitStructure.TIM_ICFilter = 0xF; //输入滤波器参数，可以过滤信号抖动
TIM_ICInit(TIM3, &TIM_ICInitStructure); //将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道
TIM_ICInitStructure.TIM_Channel = TIM_Channel_2; //选择配置定时器通道2
TIM_ICInitStructure.TIM_ICFilter = 0xF; //输入滤波器参数，可以过滤信号抖动
TIM_ICInit(TIM3, &TIM_ICInitStructure); //将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道
/*编码器接口配置*/
TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);
//配置编码器模式以及两个输入通道是否反相
//注意此时参数的Rising和Falling已经不代表上升沿和下降沿了，而是代表是否反相
//此函数必须在输入捕获初始化之后进行，否则输入捕获的配置会覆盖此函数的部分配置
/*TIM使能*/
TIM_Cmd(TIM3, ENABLE); //使能TIM3，定时器开始运行
}
/**
* 函 数：获取编码器的增量值
* 参 数：无
* 返 回 值：自上此调用此函数后，编码器的增量值
*/
int16_t Encoder_Get(void)
{
/*使用Temp变量作为中继，目的是返回CNT后将其清零*/
int16_t Temp;
Temp = TIM_GetCounter(TIM3);
TIM_SetCounter(TIM3, 0);
return Temp;
}
4.2 LED.c文件
#include "stm32f10x.h" // Device header
/**
* 函 数：LED初始化
* 参 数：无
* 返 回 值：无
*/
void LED_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //开启GPIOA的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure); //将PA1和PA2引脚初始化为推挽输出
/*设置GPIO初始化后的默认电平*/
GPIO_SetBits(GPIOA, GPIO_Pin_1 | GPIO_Pin_2); //设置PA1和PA2引脚为高电平
}
/**
* 函 数：LED1开启
* 参 数：无
* 返 回 值：无
*/
void LED1_ON(void)
{
GPIO_ResetBits(GPIOA, GPIO_Pin_1); //设置PA1引脚为低电平
}
/**
* 函 数：LED1关闭
* 参 数：无
* 返 回 值：无
*/
void LED1_OFF(void)
{
GPIO_SetBits(GPIOA, GPIO_Pin_1); //设置PA1引脚为高电平
}
/**
* 函 数：LED1状态翻转
* 参 数：无
* 返 回 值：无
*/
void LED1_Turn(void)
{
if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_1) == 0) //获取输出寄存器的状态，如果当前引脚输出低电平
{
GPIO_SetBits(GPIOA, GPIO_Pin_1); //则设置PA1引脚为高电平
}
else //否则，即当前引脚输出高电平
{
GPIO_ResetBits(GPIOA, GPIO_Pin_1); //则设置PA1引脚为低电平
}
}
/**
* 函 数：LED2开启
* 参 数：无
* 返 回 值：无
*/
void LED2_ON(void)
{
GPIO_ResetBits(GPIOA, GPIO_Pin_2); //设置PA2引脚为低电平
}
/**
* 函 数：LED2关闭
* 参 数：无
* 返 回 值：无
*/
void LED2_OFF(void)
{
GPIO_SetBits(GPIOA, GPIO_Pin_2); //设置PA2引脚为高电平
}
/**
* 函 数：LED2状态翻转
* 参 数：无
* 返 回 值：无
*/
void LED2_Turn(void)
{
if (GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_2) == 0) //获取输出寄存器的状态，如果当前引脚输出低电平
{
GPIO_SetBits(GPIOA, GPIO_Pin_2); //则设置PA2引脚为高电平
}
else //否则，即当前引脚输出高电平
{
GPIO_ResetBits(GPIOA, GPIO_Pin_2); //则设置PA2引脚为低电平
}
}
4.3 main.c文件
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
#include "Encoder.h"
int16_t Speed; //定义速度变量
int main(void)
{
/*模块初始化*/
OLED_Init(); //OLED初始化
Timer_Init(); //定时器初始化
Encoder_Init(); //编码器初始化
/*显示静态字符串*/
OLED_ShowString(1, 1, "Speed:"); //1行1列显示字符串Speed:
while (1)
{
OLED_ShowSignedNum(1, 7, Speed, 5); //不断刷新显示编码器测得的最新速度
}
}
/**
* 函 数：TIM2中断函数
* 参 数：无
* 返 回 值：无
* 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
* 函数名为预留的指定名称，可以从启动文件复制
* 请确保函数名正确，不能有任何差异，否则中断函数将不能进入
*/
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET) //判断是否是TIM2的更新事件触发的中断
{
Speed = Encoder_Get(); //每隔固定时间段读取一次编码器计数增量值，即为速度值
TIM_ClearITPendingBit(TIM2, TIM_IT_Update); //清除TIM2更新事件的中断标志位
//中断标志位必须清除
//否则中断将连续不断地触发，导致主程序卡死
}
}
五、心得体会
5.1 理论与实践的差距
书本上的 M/T 测速算法在实际应用中需根据转速范围动态切换
编码器分辨率与测量精度直接相关，需根据需求选择合适 PPR 值
5.2 软件优化方向
定时器溢出处理：当编码器高速旋转时，定时器计数器可能溢出导致数据跳变。需结合定时器中断与溢出标志位，实现循环计数与数据补偿。
抗干扰设计：增加软件滤波算法（如中值滤波、滑动平均滤波），抑制脉冲信号中的噪声干扰。
5.3 调试经验总结
硬件调试：使用示波器观测编码器 A、B 相波形，重点检查上升 / 下降沿是否稳定，相位差是否接近 90°。
功能测试：模拟电机启动、停止、正反转等工况，验证转速计算的准确性与系统稳定性，及时修复算法缺陷。
六、应用拓展与展望
基于 STM32 的旋转编码器测速技术不仅可用于简单的转速测量，还能与 PID 控制算法结合，实现电机转速的闭环精确控制；通过通信接口，如串口、CAN 总线、以太网等，将转速数据传输至远程监控系统，实现设备的远程监测与管理。随着物联网、人工智能技术的不断发展，该技术有望在更多智能化、自动化领域发挥重要作用，为工业生产和生活带来更多便利与创新。
七、附录

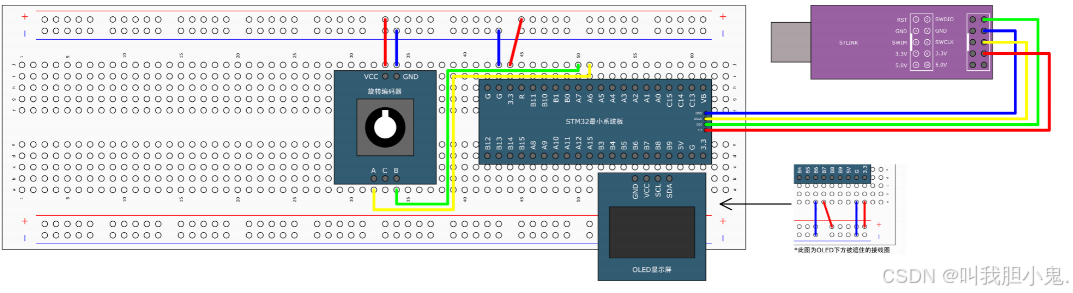

7.1 接线图
图5
图6

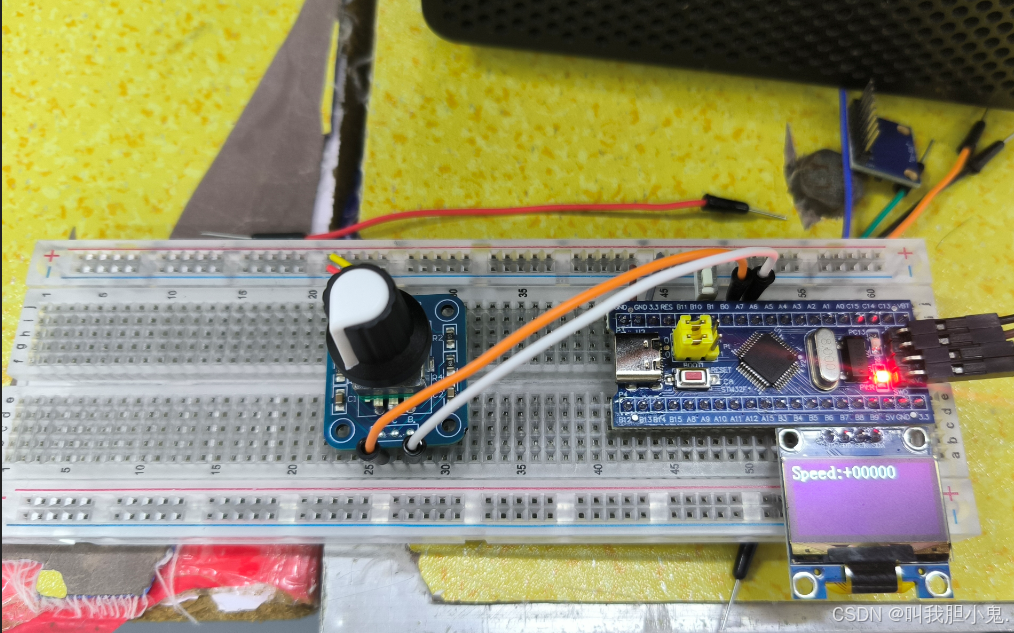

7.2 实验效果视频
注：转速越快数值越大
本文通过理论与实践结合，完整呈现基于 STM32 的旋转编码器测速方案。如需进一步优化或拓展功能，可结合 PID 控制实现速度闭环调节，或通过通信接口实现远程数据传输。
