1.什么是LDO：低压差线性稳压器

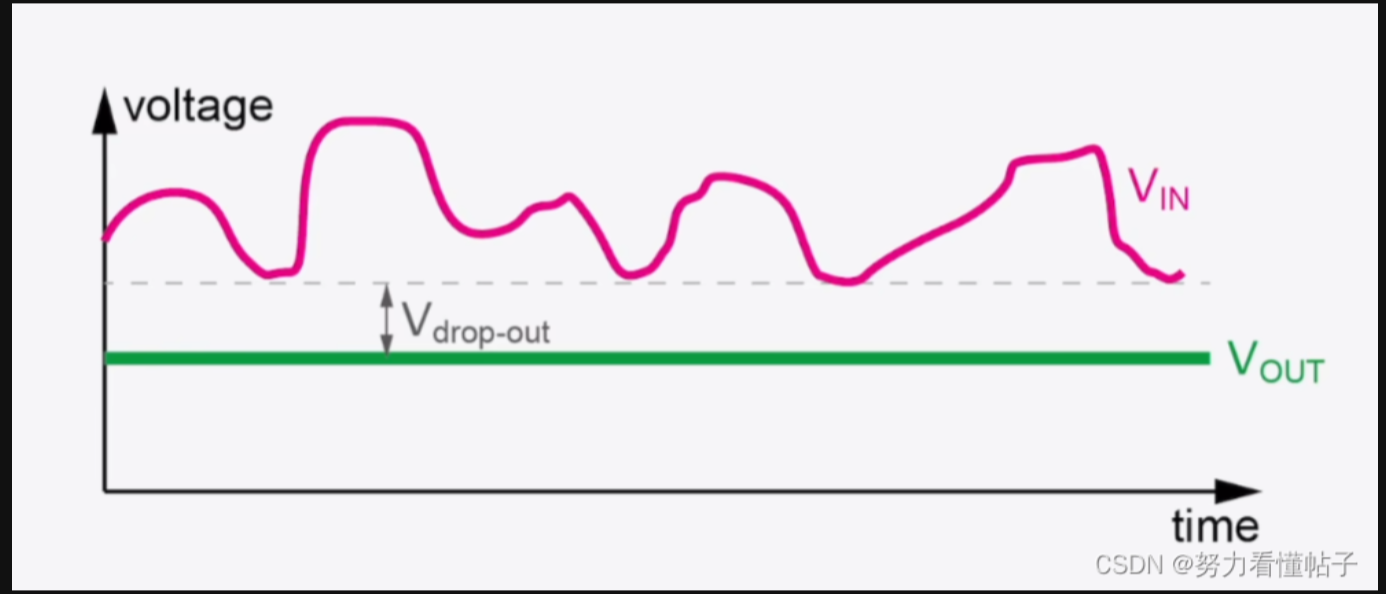

• 低压差 是指输入电压-输出电压的值比较低（LDO只能降压不能升压。）
• 线性 是指MOS基本处于线性工作状态
• 稳压器 是指在正常的VIN范围内，输出VOUT都稳定在一个固定值，这个固定值就是我们想要的电压值。比如VIN电压4.3~5V，VOUT始终保持在3.3V输出
• 低压差稳压器（LDO）看似简单，但可提供重要功能，在一定输入电压变化范围内和负载变化范围内保证稳定的输出电压，给需要精准稳定供电的其他芯片供电
•

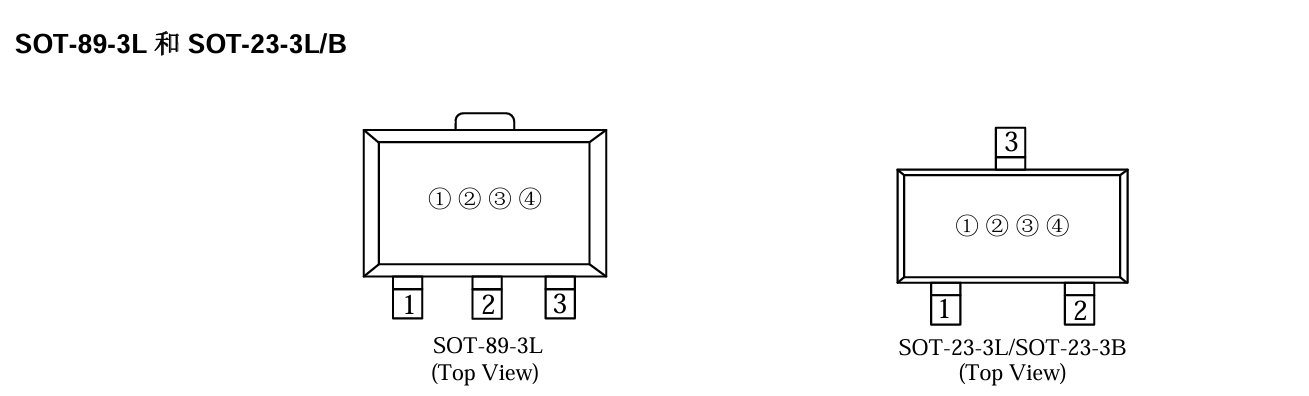

2.常见封装（以LN6206P为例）

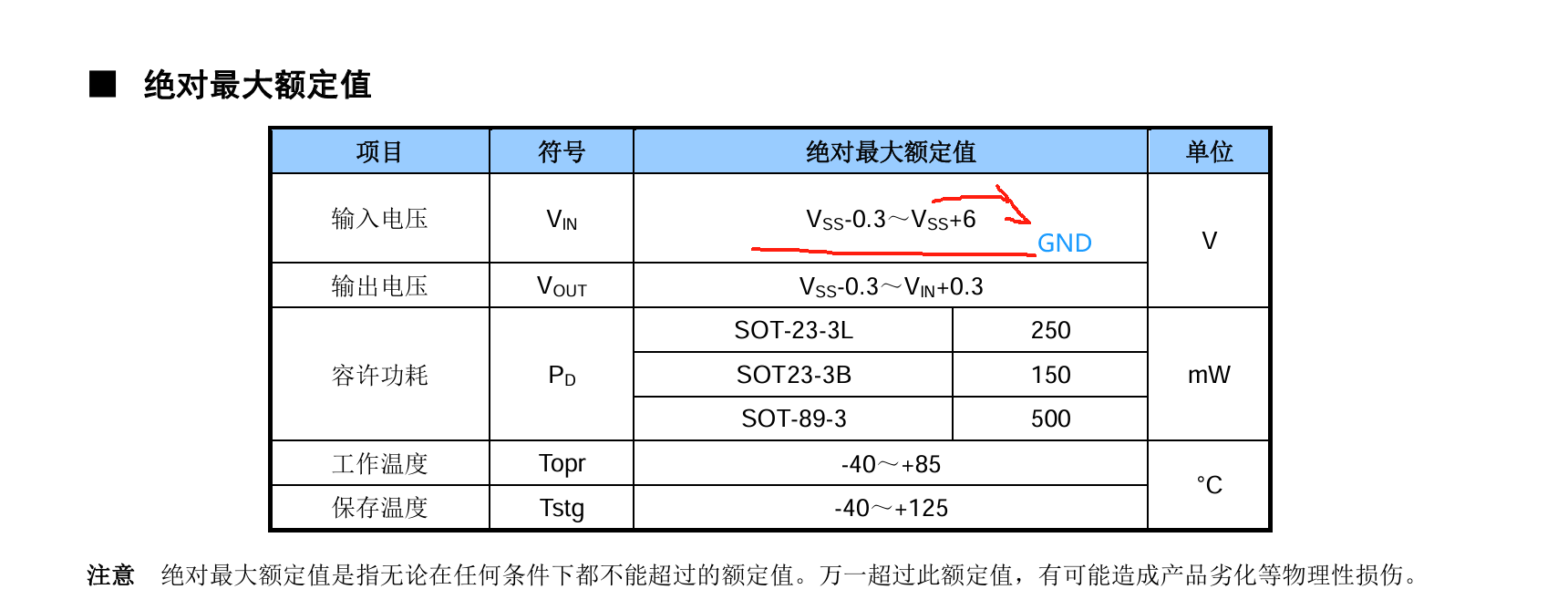

输入电压范围（LN6206P282MR-G）

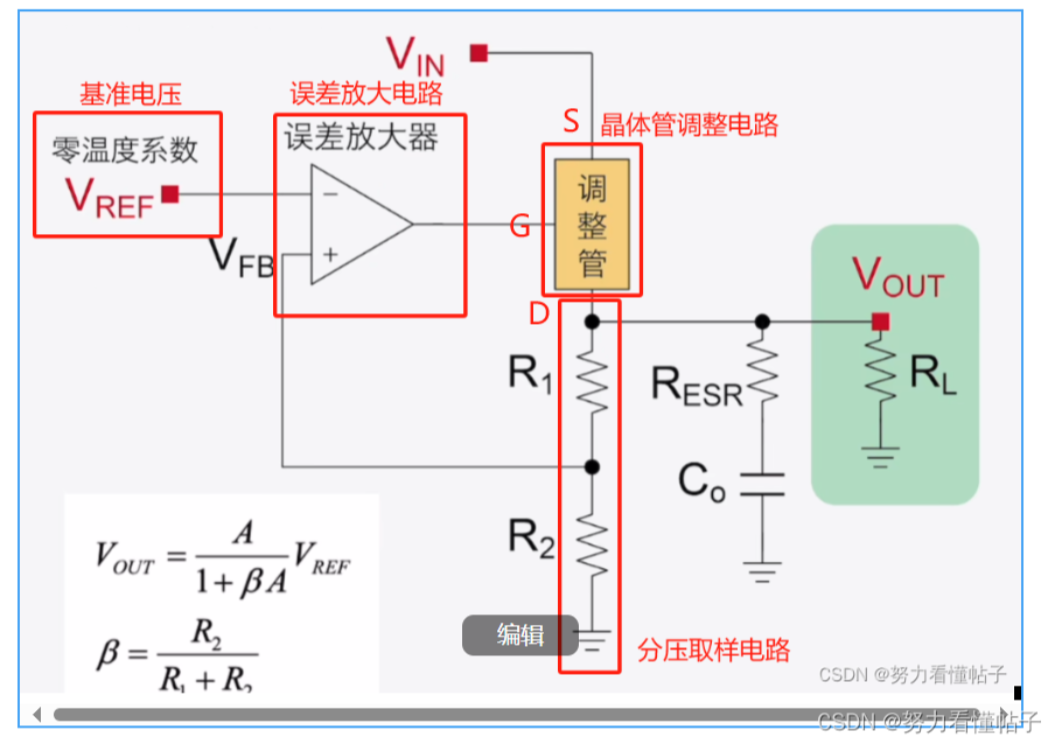

原理：

图中调整管为PMOS管（负反馈）。

LDO工作原理就一句话：通过运放调节P-MOS的输出。

电源抑制比PSRR：是用来量化LDO对不同频率的输入电源纹波的抑制能力的，它反映了LDO不受噪声和电压波动、保持输出电压稳定的能力。在特定频段内，PSRR越大越好。

3.固定LDO以及可调LDO区别

固定LDO：输出一个固定值

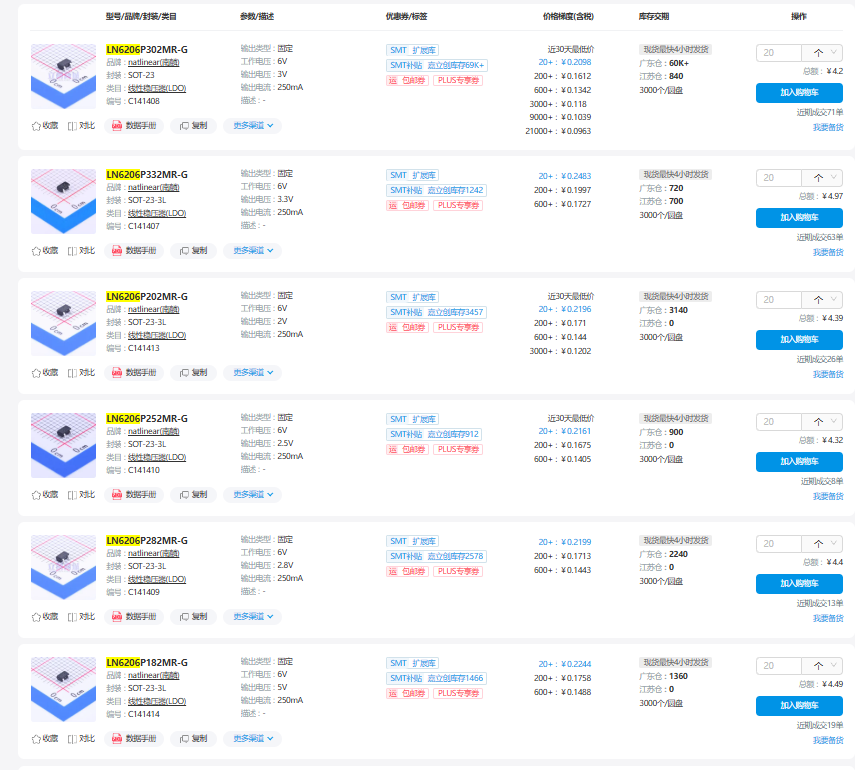

有相对规格，以及固定输出其中模式的话VSS直接接地

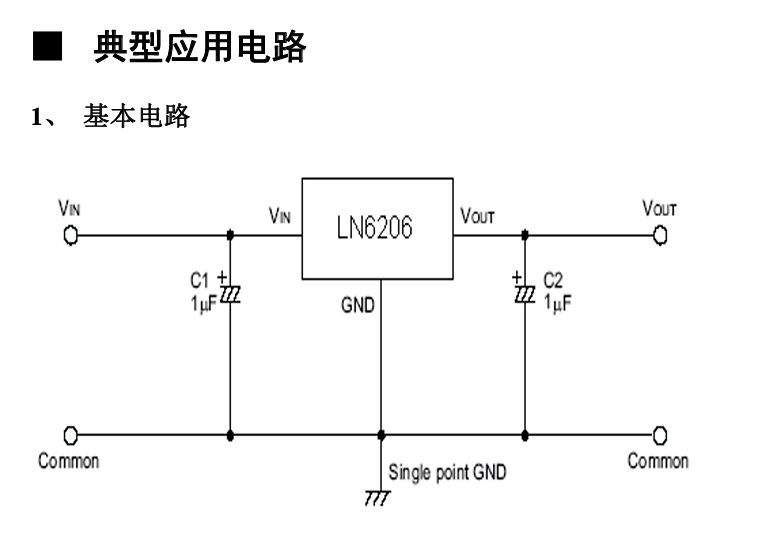

基础类型电路：

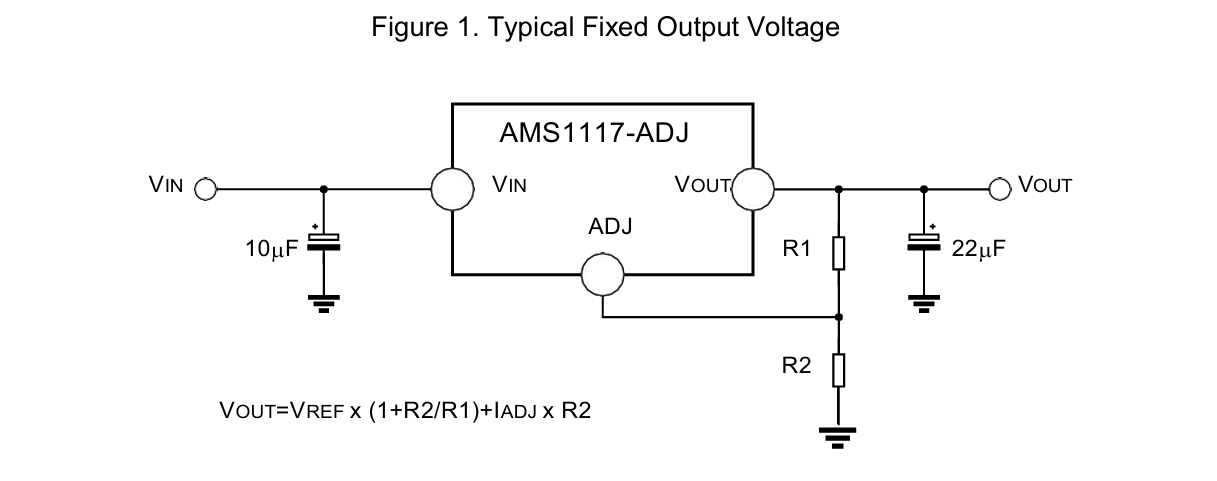

可调LDO：输出可以调控（LM317为例）

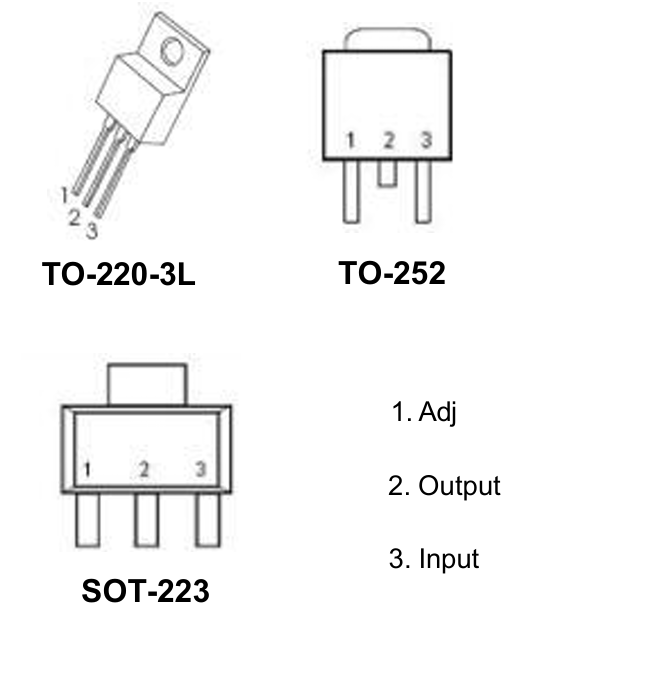

常见封装

1. 基本原理

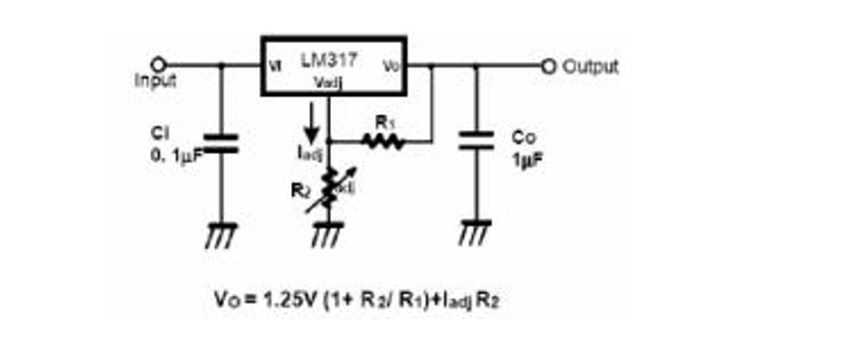

LM317的输出电压 VOUT​ 是通过两个外部电阻 R1​ 和 R2​ 来调节的。其输出电压公式为：

VOUT​=1.25×(1+R2/R1)+IADJ​×R2​

其中：

• VOUT​ 是输出电压。

• R1​ 是从输出端到调整端（ADJ）的电阻。

• R2​ 是从调整端（ADJ）到地的电阻。

• IADJ​ 是调整端的电流，通常很小（约50μA），可以忽略不计。

在大多数应用中，可以简化公式为：

VOUT​≈1.25×(1+R2/R1​​)

1.25V是LM317内部电压基准的值，它提供了一个稳定的参考电压

2. 调节方法

要调节LM317的输出电压，可以通过以下步骤选择合适的电阻值：

（1）确定所需的输出电压 VOUT​

根据电路需求，确定需要的输出电压 VOUT​。

（2）选择一个固定的电阻 R1​

通常选择一个较小的电阻值作为 R1​，例如240Ω或120Ω。较小的 R1​ 可以减少功耗，同时保证足够的电流流过调整端。

（3）计算电阻 R2​

根据公式 VOUT​≈1.25×(1+R1/​R2​​)，可以解出 R2​：

R2​=R1​×(1.25/VOUT​​−1)

（4）选择合适的电阻值

根据计算结果，选择标准电阻值作为 R2​。如果计算结果不是标准电阻值，可以选择最接近的标准值。

3. 示例

假设需要将LM317的输出电压调节到9V，选择 R1​=240Ω。

1. 计算 R2​：

   R2​=240×(1.259​−1)=240×(7.2−1)=240×6.2=1488Ω

2. 选择标准电阻值： 1488Ω 不是标准电阻值，可以选择最接近的标准值，例如1.5kΩ（1500Ω）。

3. 连接电路：

   • 将 R1​=240Ω 连接在输出端（OUT）和调整端（ADJ）之间。

   • 将 R2​=1.5kΩ 连接在调整端（ADJ）和地（GND）之间。

4. 注意事项

• 输入电压范围： LM317的输入电压 VIN​ 必须高于输出电压 VOUT​ 至少1.25V（称为降压范围）。例如，如果输出电压为9V，则输入电压至少需要10.25V。

• 功耗： LM317是线性稳压器，其功耗 P 为：

  P=(VIN​−VOUT​)×IOUT​

  需要确保功耗在芯片的允许范围内，必要时需要加散热片。

• 调整端电流： 虽然调整端电流 IADJ​ 很小，但在高精度应用中，仍需考虑其对输出电压的影响。

参考资料：LDO基础知识 + 硬件电路
