网线介绍

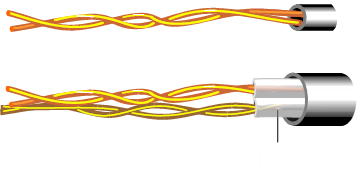

    双绞线由两根绝缘铜导线相互缠绕而成。两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波也会被另一根线上发出的电波抵消。把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆，在局域网中常用4对双绞线组成的。

UTP与STP

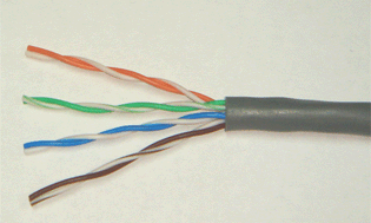

UTP（非屏蔽双绞线）：

非屏蔽双绞线抗干扰能力较差、误码率高，但由于价格便宜、安装方便、故广泛应用于电话系统和计算机网络中，成为最普遍的传输媒体。

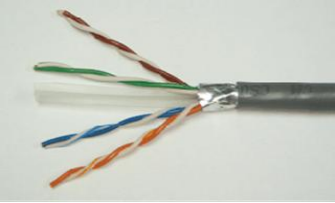

STP（屏蔽双绞线）：

屏蔽双绞线的外面有一个金属构成的屏蔽层，其内部结构与非屏蔽双绞线相同。屏蔽双绞线的误码率明显低于非屏蔽双绞线，还可以比非屏蔽双绞线支持更远的距离，更高的传输率和连接更多的网点，但价格相对也就贵很多。

双绞线标准

技术指标参数

CAT3、CAT5、CAT6什么意思

三类线（CAT3）应用范围：

指在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，最高传输速率为10Mbps（10Mbit/s），主要应用于语音、10Mbit/s（10BASE-T)和4Mbit/s，最大网段长度为100m，采用RJ形式的连接器，目前已淡出市场。

五类线（CAT5）应用范围：

该类电缆增加了绕线密度，外套一种高质量的绝缘材料，线缆最高频率带宽为100MHz,最高传输速率为100Mbps（100Mbit/s），用于语音传输和最高传输速率为100Mbps的数据

传输，主要应用于100BASE-T和1000BASE-T网络，最大网段长度为100m，采用RJ形式的连接器，这是最常用的以太网电缆。

    超五类线（CAT5e）：具有衰减小、串扰小，具有更高的衰减与串扰比值（ACR）和信噪比（SNR）、更小时延误差，性能得到很大提高，超五类线主要应用于1000Mbps以太网。

六类线（CAT6）应用范围：

该类电缆的传输频率1MHz-250MHz之间，六类布线系统在200MHz时综合衰减串扰比

(PS_ACR)应该有较大余量，它提供2倍于超五类线的带宽。六类布线的传输性能远远高于超五类线标准，最适用于传输速率高于1Gbps的应用。改善了串扰与回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极其重要的。

六类线标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超标90m，信道长度不能超过100m。超六类线（CAT6e）：此类线传输带宽介于六类线与七类线之间，传输频率为500MHz，传输速率10Gbps，标准外径为6mm。
