CAN:代码篇

菜鸟-01

1120人浏览 · 2025-06-20 17:05:33

菜鸟-01 · 2025-06-20 17:05:33 发布

CAN2.0总线介绍-CSDN博客

一：.CAN总线单个设备环回测试

代码

#include "stm32f1xx_hal.h"
#include "rcc.h"
#include "led.h"
#include "delay.h"
#include "key.h"
#include "exit.h"
#include "UART.h"
#include "OLED/OLED.h"
#include <stdio.h>
#include <stdarg.h>
#include "CAN/can.h"

uint8_t KeyNum;

uint32_t TxID = 0x555;         // 发送ID (标准帧)
uint8_t TxLength = 8;          // 发送数据长度
uint8_t TxData[] = {0x11,0x22,0x33,0x44,0x55,0x66,0x77,0x88};     // 发送数据

uint32_t RxID;                // 接收ID
uint8_t RxLength;             // 接收数据长度
uint8_t RxData[8];            // 接收数据缓冲区



int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72MHz */
    delay_init(72);                     /* 延时初始化 */
    Uart_Init(115200);
    OLED_Init();
    CAN_Init();                         // 修正函数名

    printf("CAN通信测试启动...\r\n");

    while (1)
    {
        // 每500ms发送一次数据
        delay_ms(3000);

        // 数据递增
        TxData[0]++;
			  TxData[1]++;
			  TxData[2]++;
        if (TxData[0] > 0xFF) TxData[0] = 0;

        // 发送CAN消息（标准帧、数据帧）
        if (CAN_AddTxMessage(TxID, TxLength, 1, TxData, 0) != HAL_OK) {
            printf("CAN发送失败！\n");
        } else {
            printf("发送数据: ID=0x%03X\r\n", TxID);
						for(uint8_t i=0;i<TxLength;i++)
						{
							printf("TXdata[%d]:=0x%03X\r\n",i, TxData[i]);
							//十六进制格式输出
						}
        }

        // 接收CAN消息
        if (MyCAN_Receive(&RxID, &RxLength, RxData) == HAL_OK) {
            if (RxLength > 0) {
							 printf("接收到数据: ID=0x%03X, 长度=%d\r\n",RxID, RxLength );
								for(uint8_t i=0;i<RxLength;i++)
								{
									printf("RXdata[%d]:0x%03X\r\n",i, RxData[i]);

								}
             	printf("----------------------------------\r\n");
            }
        }
    }
}
#include "stm32f1xx_hal.h"
#include "delay.h"
// CAN句柄和过滤器全局变量
CAN_HandleTypeDef hcan1;      // 修改变量名更规范
CAN_FilterTypeDef sFilterConfig;
/**
  * @brief  CAN初始化函数
  * @param  无
  * @retval 无
  */
void CAN_Init(void)
{
    // 配置CAN1句柄
    hcan1.Instance = CAN1;
    hcan1.Init.Prescaler = 6;                // 预分频值 6
    hcan1.Init.Mode = CAN_MODE_LOOPBACK;     // 环回模式（测试用）
    hcan1.Init.SyncJumpWidth = CAN_SJW_1TQ;  // 重新同步跳跃宽度 1个时间单元
    hcan1.Init.TimeSeg1 = CAN_BS1_5TQ;       // 时间段1 5个时间单元
    hcan1.Init.TimeSeg2 = CAN_BS2_2TQ;       // 时间段2 2个时间单元
	hcan1.Init.TimeTriggeredMode=DISABLE;// TTCM时间触发通信模式
	hcan1.Init.AutoBusOff= DISABLE;        //ABOM  自动总线关闭恢复功能
	hcan1.Init.AutoWakeUp=DISABLE;          //AWUM-->  自动唤醒功能（AWUM）
	hcan1.Init.AutoRetransmission= DISABLE;           //NART  自动重传功能（NART）
	hcan1.Init.ReceiveFifoLocked= DISABLE;           //RFLM   接收 FIFO 锁定功能（RFLM
	hcan1.Init.TransmitFifoPriority= DISABLE;           //TXFP   发送 FIFO(邮箱) 优先级控制（TXFP）ENABLE：先请求先发送，DISABLE：ID号小的先发送

    // 初始化CAN
    if (HAL_CAN_Init(&hcan1) != HAL_OK) {

    }

    // 配置CAN过滤器（接收标准ID 0x555）
    sFilterConfig.FilterBank = 0;                  // 过滤器组0
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 屏蔽模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; // 32位过滤器
    sFilterConfig.FilterIdHigh = 0x000;
    sFilterConfig.FilterIdLow = 0x0000;
    sFilterConfig.FilterMaskIdHigh = 0x0000;        // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = 0x0000;
    sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0; // 关联到FIFO0
    sFilterConfig.FilterActivation = ENABLE;        // 激活过滤器
    sFilterConfig.SlaveStartFilterBank = 0;


    if (HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK) {

    }

    // 启动CAN
    if (HAL_CAN_Start(&hcan1) != HAL_OK) {

    }
}

/**
  * @brief  CAN底层初始化回调函数
  * @param  hcan: CAN句柄
  * @retval 无
  */
void HAL_CAN_MspInit(CAN_HandleTypeDef *hcan)
{
    if (hcan->Instance == CAN1) {
        GPIO_InitTypeDef GPIO_InitStruct = {0};

        /* 使能外设时钟 */
        __HAL_RCC_CAN1_CLK_ENABLE();    // 使能CAN1时钟
        __HAL_RCC_GPIOA_CLK_ENABLE();   // 使能GPIOA时钟

        /* 配置CAN1 TX (PA12) 引脚 */
        GPIO_InitStruct.Pin = GPIO_PIN_12;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;      // 复用推挽输出
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;// 高速模式
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

        /* 配置CAN1 RX (PA11) 引脚 */
        GPIO_InitStruct.Pin = GPIO_PIN_11;
        GPIO_InitStruct.Mode = GPIO_MODE_INPUT;      // 输入模式
        GPIO_InitStruct.Pull = GPIO_PULLUP;          // 上拉输入
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    }
}

/**
  * @brief  发送CAN消息
  * @param  ID: 标识符
  * @param  Length: 数据长度(1-8)
  * @param  RTR: 1-数据帧, 0-远程帧
  * @param  data: 数据指针
  * @param  IDE: 1-扩展帧, 0-标准帧
  * @retval HAL状态值
  */
HAL_StatusTypeDef CAN_AddTxMessage(uint32_t ID, uint8_t Length, uint8_t RTR, uint8_t *data, uint8_t IDE)
{
    CAN_TxHeaderTypeDef TxHeader;
    uint32_t TxMailbox;

    // 检查输入参数
    if (Length == 0 || Length > 8) {
        return HAL_ERROR;
    }

    // 配置CAN消息头
    if (IDE) {
        TxHeader.IDE = CAN_ID_EXT;       // 扩展帧
        TxHeader.ExtId = ID;
        TxHeader.StdId = 0;              // 扩展帧时标准ID无效
    } else {
        TxHeader.IDE = CAN_ID_STD;       // 标准帧
        TxHeader.StdId = ID & 0x7FF;     // 确保ID在11位范围内
        TxHeader.ExtId = 0;              // 标准帧时扩展ID无效
    }

    // 配置远程传输请求
    TxHeader.RTR = (RTR == 1) ? CAN_RTR_DATA : CAN_RTR_REMOTE;

    // 配置数据长度
    TxHeader.DLC = Length;
    TxHeader.TransmitGlobalTime = DISABLE;

    // 等待发送邮箱可用
    while (HAL_CAN_GetTxMailboxesFreeLevel(&hcan1) == 0);

    // 发送CAN消息并返回状态
    return HAL_CAN_AddTxMessage(&hcan1, &TxHeader, data, &TxMailbox);
}

/**
  * @brief  接收CAN消息
  * @param  ID: 接收ID指针
  * @param  Length: 接收长度指针
  * @param  Data: 接收数据指针
  * @retval HAL状态值
  */
HAL_StatusTypeDef MyCAN_Receive(uint32_t *ID, uint8_t *Length, uint8_t *Data)
{
    CAN_RxHeaderTypeDef RxHeader;
    uint8_t rxData[8] = {0};  // 初始化接收缓冲区

    // 检查FIFO0是否有消息
    if (HAL_CAN_GetRxFifoFillLevel(&hcan1, CAN_RX_FIFO0) == 0) {
        return HAL_TIMEOUT;
    }

    // 接收CAN消息
    if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, &RxHeader, rxData) != HAL_OK) {
        return HAL_ERROR;
    }

    // 处理ID
    if (RxHeader.IDE == CAN_ID_STD) {
        *ID = RxHeader.StdId;  // 标准ID
    } else {
        *ID = RxHeader.ExtId;  // 扩展ID
    }

    // 处理数据（仅数据帧）
    if (RxHeader.RTR == CAN_RTR_DATA) {
        *Length = RxHeader.DLC > 8 ? 8 : RxHeader.DLC;
        for (uint8_t i = 0; i < *Length; i++) {
            Data[i] = rxData[i];
        }
    } else {
        *Length = 0;  // 远程帧无数据
    }

    return HAL_OK;
}

1.关于函数结构体的解释

HAL_CAN_Init

typedef struct
{
  uint32_t Prescaler;            /* 波特率分频器 */
  uint32_t Mode;                 /* 工作模式（正常、环回、静默等） */
  uint32_t SyncJumpWidth;        /* 重新同步跳跃宽度 */
  uint32_t TimeSeg1;             /* 时间段1 */
  uint32_t TimeSeg2;             /* 时间段2 */
  FunctionalState TimeTriggeredMode;       /* 时间触发模式 */
  FunctionalState AutoBusOff;              /* 自动总线关闭恢复 */
  FunctionalState AutoWakeUp;              /* 自动唤醒 */
  FunctionalState AutoRetransmission;      /* 自动重传 */
  FunctionalState ReceiveFifoLocked;       /* 接收FIFO锁定模式 */
  FunctionalState TransmitFifoPriority;    /* 发送FIFO优先级 */
} CAN_InitTypeDef;
波特率计算：

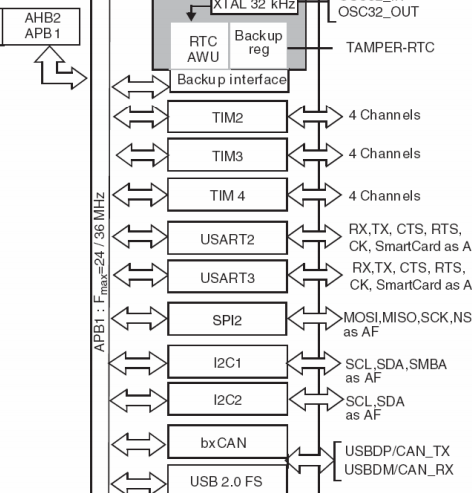

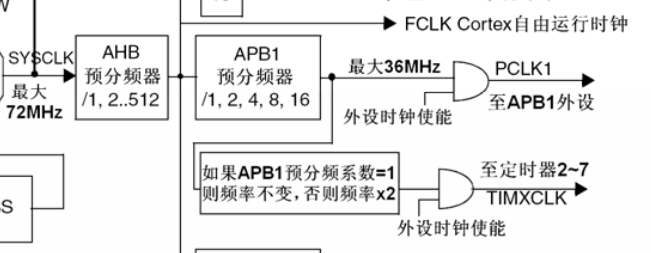

波特率 = APB1时钟 (CAN挂载的总线)/ (Prescaler × (TimeSeg1 + TimeSeg2 + 1))
例如：APB1=36MHz，Prescaler=6，TimeSeg1=5，TimeSeg2=2，则波特率为：
36MHz / (6 × (5+2+1)) = 750kbps。

工作模式：

CAN_MODE_NORMAL：正常模式，需外部物理总线。

CAN_MODE_LOOPBACK：环回模式，用于自测试（发送数据直接进入接收 FIFO）。

CAN_MODE_SILENT：静默模式，只接收不发送

1. TimeTriggeredMode

ENABLE：启用时间触发通信模式（TTCM）

数据传输按严格时序执行，每个节点同步在特定时间槽发送数据

适用于对时序要求极高的场景（如汽车电子、工业控制）

DISABLE：禁用 TTCM

采用标准异步通信，灵活性高但无严格时序保障

适用于普通数据传输（如传感器数据采集）

2. AutoBusOff

ENABLE：启用自动总线关闭恢复（ABOM）

当总线错误计数器超过阈值时，自动进入总线关闭状态

检测到总线空闲后自动恢复通信

DISABLE：禁用 ABOM

总线错误时需软件手动干预恢复（如重启 CAN 控制器）

可能导致长时间通信中断

3. AutoWakeUp

ENABLE：启用自动唤醒（AWUM）

当 CAN 控制器处于休眠模式时，检测到总线上的有效信号后自动唤醒

降低功耗，适用于电池供电设备

DISABLE：禁用 AWUM

需通过软件或外部中断手动唤醒控制器

功耗较高，但可避免误唤醒

4. AutoRetransmission

ENABLE：启用自动重传（NART=0）

发送失败的数据帧会自动重传，直到成功或超过最大尝试次数

提高通信可靠性，适用于关键数据传输

DISABLE：禁用自动重传（NART=1）

发送失败后需软件手动处理重传逻辑

适用于对实时性要求高、允许少量丢包的场景

5. ReceiveFifoLocked

ENABLE：启用接收 FIFO 锁定（RFLM）

当 FIFO 已满时，新数据不会覆盖旧数据，而是丢弃新数据

确保重要数据不丢失，但可能导致接收缓冲区溢出

DISABLE：禁用 RFLM

新数据会覆盖未读取的旧数据（先进先出）

适用于数据流处理，需及时读取数据

6. TransmitFifoPriority

ENABLE：启用发送 FIFO 优先级控制（TXFP）

按发送请求的顺序处理邮箱（先请求先发送）

适用于需要公平调度的多任务场景

DISABLE：禁用 TXFP

按标识符（ID）优先级发送（ID 值越小优先级越高）

适用于需要保证关键消息优先发送的场景

HAL_CAN_ConfigFilter

typedef struct
{
  uint32_t FilterBank;                /* 过滤器组编号 */
  uint32_t FilterMode;                /* 过滤器模式（列表/掩码） */
  uint32_t FilterScale;               /* 过滤器位宽（16位/32位） */
  uint32_t FilterIdHigh;              /* 过滤器ID高16位 */
  uint32_t FilterIdLow;               /* 过滤器ID低16位 */
  uint32_t FilterMaskIdHigh;          /* 过滤器掩码高16位 */
  uint32_t FilterMaskIdLow;           /* 过滤器掩码低16位 */
  uint32_t FilterFIFOAssignment;      /* 关联的FIFO（FIFO0/FIFO1） */
  FunctionalState FilterActivation;   /* 启用/禁用过滤器 */
  uint32_t SlaveStartFilterBank;      /* 从CAN的起始过滤器组 */
} CAN_FilterTypeDef;
uint32_t FilterBank; /* 过滤器组编号 */

功能：选择使用哪个过滤器组（编号范围取决于芯片型号，如 F1 系列为 0-13，F4 系列为 0-27）

int32_t FilterIdHigh; /*16位 */ uint32_t FilterIdLow; /* 过滤器ID低16位 */

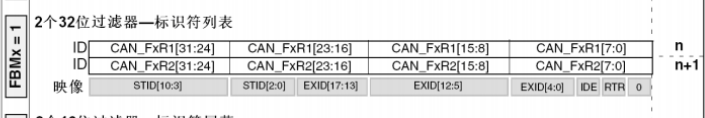

存储规则：

标准 ID（11 位）：左移 5 位后存入FilterIdHigh的高 11 位，FilterIdLow置 0。

扩展 ID（29 位）：

高 16 位存入FilterIdHigh。

低 13 位存入FilterIdLow的高 13 位。

示例：

标准 ID 0x555 → FilterIdHigh = (0x555 << 5) & 0xFFFF，FilterIdLow = 0（16位）。

扩展 ID 0x12345678 → FilterIdHigh = 0x1234，FilterIdLow = (0x5678 << 3) & 0xFFFF（32位）

过滤器掩码

uint32_t FilterMaskIdHigh; /* 过滤器掩码高16位 */ uint32_t FilterMaskIdLow; /* 过滤器掩码低16位 */

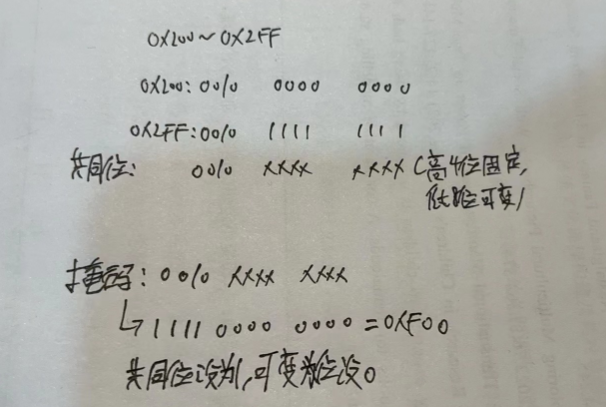

掩码模式（CAN_FILTERMODE_IDMASK）：

掩码位为1的位置表示需要与FilterId严格匹配。

掩码位为0的位置表示忽略该位，允许任意值。

示例：

FilterIdHigh = (0x100 << 5) & 0xFFFF; // ID设为0x100 FilterMaskIdHigh = (0x700 << 5) & 0xFFFF; // 掩码设为0x700（仅匹配高3位）

SlaveStartFilterBank 的值取决于你的硬件配置和过滤器组的分配策略。以下是具体的设置建议：

1. 单 CAN 控制器系统（如 STM32F103）

值：设为 0

原因：单 CAN 系统无需分配从 CAN 的过滤器组，所有过滤器组（如 0~13）均由主 CAN 使用。

运行
sFilterConfig.SlaveStartFilterBank = 0;  // 单CAN系统设为0
2. 多 CAN 控制器系统（如 STM32F407）

假设系统有 CAN1（主） 和 CAN2（从），且总共有 28 个过滤器组（0~27）：

方案一：均分过滤器组

CAN1（主） 使用过滤器组 0~13

CAN2（从） 使用过滤器组 14~27

可以这个样子使用（可以配置多个过滤器，有点ADC通道配置的意思）
// CAN1配置
CAN1.SlaveStartFilterBank = 0;  // CAN1从组0开始

// CAN2配置
CAN2.SlaveStartFilterBank = 14; // CAN2从组14开始

void CAN_Init(void)
{
    // 其他初始化代码不变...

    // 配置CAN过滤器（接收标准ID 0x555、0x666、0x777）
    sFilterConfig.FilterBank = 0;                  // 过滤器组0
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST; // 列表模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT; // 改为16位过滤尺度
    sFilterConfig.FilterIdHigh = (0x555 << 5) & 0xFFFF; // 第一个ID: 0x555
    sFilterConfig.FilterIdLow = (0x666 << 5) & 0xFFFF;  // 第二个ID: 0x666
    sFilterConfig.FilterMaskIdHigh = 0x0000;           // 无掩码
    sFilterConfig.FilterMaskIdLow = 0x0000;
    sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0;
    sFilterConfig.FilterActivation = ENABLE;
    sFilterConfig.SlaveStartFilterBank = 0;

    if (HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK) {
        // 错误处理
    }

    // 如果需要更多ID，可以使用第二个过滤器组
    sFilterConfig.FilterBank = 1;
    sFilterConfig.FilterIdHigh = (0x777 << 5) & 0xFFFF; // 第三个ID: 0x777
    sFilterConfig.FilterIdLow = 0x0000;
    if (HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK) {
        // 错误处理
    }

    // 其他代码不变...
}

CAN总线测试的时候为环回地址，没有问题可以设置为正常的模式（收发模式）

2.模式

sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 屏蔽模式
sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; // 32位过滤器

上面的采用32为的屏蔽模式。

sFilterConfig.FilterIdHig 和 sFilterConfig.FilterIdLow 组成32为的ID位

sFilterConfig.FilterMaskIdHigh 和 sFilterConfig.FilterMaskIdLow 组成32位的屏蔽位

RTR(Remote Transmission Request):远程请求位，区分数据帧和遥控帧。数据帧必须为显性0，遥控帧必须为隐性1。

二：CAN总线3个节点测试

can收发器供电为5V，过长的杜邦线可能会导致CAN在普通模式下无法正常通信（环回模式通过）

代码部分和一：.CAN总线单个设备环回测试一样

不同设备，不能发送相同ID相同格式的帧，因为这样会号致仲裁冲突

三：标准格式扩展格式数据帧遥控帧

#include "stm32f1xx_hal.h"
#include "rcc.h"
#include "led.h"
#include "delay.h"
#include "key.h"
#include "exit.h"
#include "UART.h"
#include "OLED/OLED.h"
#include <stdio.h>
#include <stdarg.h>
#include "CAN/can.h"


CAN_TxHeaderTypeDef TAraay[]={
		//StdId(标准格式)     ExtId(扩展格式)    IDE(标准帧)     RTR(数据帧)    DLC(字节)  FilterMatchIndex
		{0x555,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
		{0x666,0x14785236,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
		{0x777,0x87654321,CAN_ID_STD,CAN_RTR_REMOTE,0,DISABLE},
		{0x888,0x09876543,CAN_ID_EXT,CAN_RTR_REMOTE,0,DISABLE},
};
uint8_t KeyNum;
uint8_t arrayLength = sizeof(TAraay) / sizeof(TAraay[0]);
uint16_t TXNum=0;
uint8_t TxData[] = {0x11,0x22,0x33,0x44};     // 发送数据



CAN_RxHeaderTypeDef  RxHeaderArry;



uint8_t RxData[8];            // 接收数据缓冲区



int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72MHz */
    delay_init(72);                     /* 延时初始化 */
    Uart_Init(115200);
	  KEY_Init();
    OLED_Init();
    CAN_Init();                         // 修正函数名

    printf("CAN通信测试启动...\r\n");


    while (1)
    {

	        // 每500ms发送一次数据
        delay_ms(2000);

        // 数据递增



       if(KEY_Scan())
			 {
        // 发送CAN消息（标准帧、数据帧）
        if (CAN_AddTxMessage(&TAraay[TXNum],TxData) != HAL_OK) {
            printf("CAN发送失败！\n");
        } else {
            printf("发送数据: ID=0x%02X\r\n",TAraay[TXNum++].StdId);
						for(uint8_t i=0;i<sizeof(TxData);i++)
						{
							printf("TXdata[%d]:=0x%02X\r\n",i, TxData[i]);
							//十六进制格式输出
						}
							TxData[0]++;
							TxData[1]++;
							TxData[2]++;
							TxData[3]++;
							if(TXNum>=arrayLength) TXNum=0;
        }
			}
        // 接收CAN消息
        if (MyCAN_Receive(&RxHeaderArry,RxData) == HAL_OK) {
            if (RxHeaderArry.DLC > 0) {
							if(RxHeaderArry.IDE)
							{
									//扩展格式
								printf("接收到数据: ID=0x%08X, 长度=%d\r\n",RxHeaderArry.ExtId,RxHeaderArry.DLC);
							}
							else
							{
								printf("接收到数据: ID=0x%03X, 长度=%d\r\n",RxHeaderArry.StdId,RxHeaderArry.DLC);

							}
								for(uint8_t i=0;i<RxHeaderArry.DLC;i++)
								{
									printf("RXdata[%d]:0x%08X\r\n",i, RxData[i]);

								}
             	printf("----------------------------------\r\n");
            }
        }

    }
}
#include "stm32f1xx_hal.h"
#include "delay.h"
// CAN句柄和过滤器全局变量
CAN_HandleTypeDef hcan1;      // 修改变量名更规范
CAN_FilterTypeDef sFilterConfig;
/**
  * @brief  CAN初始化函数
  * @param  无
  * @retval 无
  */
void CAN_Init(void)
{
    // 配置CAN1句柄
    hcan1.Instance = CAN1;
    hcan1.Init.Prescaler = 6;                // 预分频值 6
    hcan1.Init.Mode = CAN_MODE_LOOPBACK;     // 环回模式（测试用）
    hcan1.Init.SyncJumpWidth = CAN_SJW_1TQ;  // 重新同步跳跃宽度 1个时间单元
    hcan1.Init.TimeSeg1 = CAN_BS1_5TQ;       // 时间段1 5个时间单元
    hcan1.Init.TimeSeg2 = CAN_BS2_2TQ;       // 时间段2 2个时间单元
		hcan1.Init.TimeTriggeredMode=DISABLE;// TTCM时间触发通信模式
		hcan1.Init.AutoBusOff= DISABLE;        //ABOM  自动总线关闭恢复功能
		hcan1.Init.AutoWakeUp=DISABLE;          //AWUM-->  自动唤醒功能（AWUM）
		hcan1.Init.AutoRetransmission= DISABLE;           //NART  自动重传功能（NART）
		hcan1.Init.ReceiveFifoLocked= DISABLE;           //RFLM   接收 FIFO 锁定功能（RFLM
		hcan1.Init.TransmitFifoPriority= DISABLE;           //TXFP   发送 FIFO(邮箱) 优先级控制（TXFP）ENABLE：先请求先发送，DISABLE：ID号小的先发送

    // 初始化CAN
    if (HAL_CAN_Init(&hcan1) != HAL_OK) {

    }

    // 配置CAN过滤器（接收标准ID 0x555）
    sFilterConfig.FilterBank = 0;                  // 过滤器组0
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 屏蔽模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; // 32位过滤器
    sFilterConfig.FilterIdHigh = 0x0000;
    sFilterConfig.FilterIdLow = 0x0000;
    sFilterConfig.FilterMaskIdHigh = 0x0000;        // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = 0x0000;
    sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0; // 关联到FIFO0
    sFilterConfig.FilterActivation = ENABLE;        // 激活过滤器
    sFilterConfig.SlaveStartFilterBank = 0;

    if (HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK) {

    }

    // 启动CAN
    if (HAL_CAN_Start(&hcan1) != HAL_OK) {

    }
}

/**
  * @brief  CAN底层初始化回调函数
  * @param  hcan: CAN句柄
  * @retval 无
  */
void HAL_CAN_MspInit(CAN_HandleTypeDef *hcan)
{
    if (hcan->Instance == CAN1) {
        GPIO_InitTypeDef GPIO_InitStruct = {0};

        /* 使能外设时钟 */
        __HAL_RCC_CAN1_CLK_ENABLE();    // 使能CAN1时钟
        __HAL_RCC_GPIOA_CLK_ENABLE();   // 使能GPIOA时钟

        /* 配置CAN1 TX (PA12) 引脚 */
        GPIO_InitStruct.Pin = GPIO_PIN_12;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;      // 复用推挽输出
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;// 高速模式
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

        /* 配置CAN1 RX (PA11) 引脚 */
        GPIO_InitStruct.Pin = GPIO_PIN_11;
        GPIO_InitStruct.Mode = GPIO_MODE_INPUT;      // 输入模式
        GPIO_InitStruct.Pull = GPIO_PULLUP;          // 上拉输入
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    }
}

/**
  * @brief  发送CAN消息
  * @param  ID: 标识符
  * @param  Length: 数据长度(1-8)
  * @param  RTR: 1-数据帧, 0-远程帧
  * @param  data: 数据指针
  * @param  IDE: 1-扩展帧, 0-标准帧
  * @retval HAL状态值
  */
HAL_StatusTypeDef CAN_AddTxMessage(CAN_TxHeaderTypeDef *TxHeader,uint8_t *data)
{

    uint32_t TxMailbox;

    // 等待发送邮箱可用
    while (HAL_CAN_GetTxMailboxesFreeLevel(&hcan1) == 0);

    // 发送CAN消息并返回状态
    return HAL_CAN_AddTxMessage(&hcan1, TxHeader, data, &TxMailbox);
}


/**
  * @brief  接收CAN消息
  * @param  ID: 接收ID指针
  * @param  Length: 接收长度指针
  * @param  Data: 接收数据指针
  * @retval HAL状态值
  */
HAL_StatusTypeDef MyCAN_Receive(CAN_RxHeaderTypeDef *RxHeader,uint8_t *RXdata)
{

    uint8_t rxData[8] = {0};  // 初始化接收缓冲区

    // 检查FIFO0是否有消息
    if (HAL_CAN_GetRxFifoFillLevel(&hcan1, CAN_RX_FIFO0) == 0) {
        return HAL_TIMEOUT;
    }

    // 接收CAN消息
    if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, RxHeader, rxData) != HAL_OK) {
        return HAL_ERROR;
    }
    for(uint8_t i=0;i<RxHeader->DLC;i++)
		{
			RXdata[i]=rxData[i];
		}
    return HAL_OK;
}

    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 屏蔽模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; // 32位过滤器
    sFilterConfig.FilterIdHigh = 0x0000;
    sFilterConfig.FilterIdLow = 0x0000;
    sFilterConfig.FilterMaskIdHigh = 0x0000;        // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = 0x0000;

发送的数据都可以通过具体的参考上面的

FilterMatchIndex
       {0x555,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE}, 标准格式数据帧发送4字节
       {0x666,0x14785236,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE}, 扩展格式数据帧发送4字节
       {0x777,0x87654321,CAN_ID_STD,CAN_RTR_REMOTE,0,DISABLE}, 标准格式遥控帧 0字节
       {0x888,0x09876543,CAN_ID_EXT,CAN_RTR_REMOTE,0,DISABLE}, 扩展格式遥控帧 0字节
};

四：16位列表模式

实现：

RTR(Remote Transmission Request):远程请求位，区分数据帧和遥控帧。数据帧必须为显性0，遥控帧必须为隐性1。

IDE(ldentifier Extension):扩展标志位，区分标准格式和扩展格式。标准格式固定为显性0，扩展格式为隐性1。

其他部分都一样，只能通过ID为0x234,0x345,0x456 数据帧（RTR），标准格式(IDE)这2为默认为0。

FR1和FR2寄存器各存放两个16位ID

    sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST; // 列表模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT; // 32位过滤器
    sFilterConfig.FilterIdHigh = (0x234<<5);
    sFilterConfig.FilterIdLow = (0x345<<5);
    sFilterConfig.FilterMaskIdHigh = (0x567<<5);       // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = 0x0000;

在修改为：

    sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST; // 列表模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT; // 32位过滤器
    sFilterConfig.FilterIdHigh = (0x234<<5|0x18);
    sFilterConfig.FilterIdLow = (0x345<<5);
    sFilterConfig.FilterMaskIdHigh = (0x567<<5);       // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = 0x0000;

ID为234的只能通过扩展ID的遥控帧

五.16为屏蔽模式

以下代码可以实现上面的表格：

屏蔽为的RTR或者IDE为1表示对应的ID必须匹配。

FR1低16位存FilterIdLow(ID)，高16位存FilterMaskIdLow（掩码）；FR2低16位存FilterIdHigh（ID），高16位存FilterMaskIdHigh(掩码)

    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 列表模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT; // 32位过滤器
    sFilterConfig.FilterIdHigh = (0x200<<5);
	sFilterConfig.FilterMaskIdHigh = (0xF00<<5);       // 无掩码（精确匹配）

	sFilterConfig.FilterIdLow = (0x320<<5);
    sFilterConfig.FilterMaskIdLow = (0xFF0<<5);

发送的数据：

CAN_TxHeaderTypeDef TAraay[]={
       //StdId(标准格式) ExtId(扩展格式) IDE(标准帧) RTR(数据帧) DLC(字节) FilterMatchIndex
       {0x100,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x101,0x14785236,CAN_ID_EXT,CAN_RTR_REMOTE,4,DISABLE},
       {0x1FE,0x87654321,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x1FF,0x09876543,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},

       {0x200,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x201,0x14785236,CAN_ID_STD,CAN_RTR_REMOTE,4,DISABLE},
       {0x2FE,0x87654321,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x2FF,0x09876543,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},

{0x310,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x311,0x14785236,CAN_ID_EXT,CAN_RTR_REMOTE,4,DISABLE},
       {0x31E,0x87654321,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x31F,0x09876543,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},

       {0x320,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x321,0x14785236,CAN_ID_STD,CAN_RTR_REMOTE,4,DISABLE},
       {0x32E,0x87654321,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x32F,0x09876543,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
};

只有：

           {0x200,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x201,0x14785236,CAN_ID_STD,CAN_RTR_REMOTE,4,DISABLE},
       {0x2FE,0x87654321,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x2FF,0x09876543,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},



           {0x320,0x12345678,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x321,0x14785236,CAN_ID_STD,CAN_RTR_REMOTE,4,DISABLE},
       {0x32E,0x87654321,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},
       {0x32F,0x09876543,CAN_ID_STD,CAN_RTR_DATA,4,DISABLE},

的数据可以通过

ID的RTR(0),IDE(0)。默认为0 遥控帧和标准格式。

因为屏蔽位RTR IDE 选择位0（无所谓），所以可以接收到遥控帧。

注意16位的不能让扩展帧过去（扩展帧的ID位29位）

改：

    sFilterConfig.FilterIdHigh = (0x200<<5);
	sFilterConfig.FilterMaskIdHigh = (0xF00<<5)|0x18;       // 无掩码（精确匹配）

屏蔽位RTR IDE置1 表示ID对应的位必须匹配。RTR=0(数据帧) 遥控帧会被过滤掉。

计算ID和掩码：

六：32位列表

CAN_FxR1和CAN_FxR2各存一个完整的32位ID

    sFilterConfig.FilterBank = 0;                  // 过滤器组0
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST; // 列表模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; // 32位过滤器

		//标准格式 数据帧
	uint32_t ID=0x100<<21;
    sFilterConfig.FilterIdHigh = ID>>16;
	sFilterConfig.FilterIdLow = ID&0xFFFF;

	uint32_t ID2=(0x14785236u<<3)|0x6;  //扩展格式 遥控帧
	sFilterConfig.FilterMaskIdHigh = ID2>>16;       // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = ID2;

七：32位屏蔽

CAN_FxR1(FilterIdHigh +FilterIdLow)存ID，CAN_FxR2(FilterMaskIdLow+FilterMaskIdHigh)存屏蔽码

    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 列表模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; // 32位过滤器

		//标准格式
	uint32_t ID=0x12300000<<3;
    sFilterConfig.FilterIdHigh = ID>>16;
	sFilterConfig.FilterIdLow = ID&0xFFFF;

	uint32_t Mask=(0x12300000<<3);
	sFilterConfig.FilterMaskIdHigh = Mask>>16;       // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = Mask;

CAN_TxHeaderTypeDef TAraay[]={
       //StdId(标准格式) ExtId(扩展格式) IDE(标准帧) RTR(数据帧) DLC(字节) FilterMatchIndex
       {0x100,0x12345678,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
       {0x101,0x14785236,CAN_ID_EXT,CAN_RTR_REMOTE,4,DISABLE},
       {0x1FE,0x87654321,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
       {0x1FF,0x09876543,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},

       {0x100,0x12388878,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
       {0x101,0x12380236,CAN_ID_EXT,CAN_RTR_REMOTE,4,DISABLE},
       {0x1FE,0x12300000,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
       {0x1FF,0x09876543,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
};

只有扩展ID高位位123xx xxxx x--->表示无所谓可以通过

   uint32_t Mask=(0x12300000<<3); 表示高位的123必须一样，后面的无所谓。0--->表示无所谓所以数据帧和遥控帧都可以通过

总结

FilterIdHigh = CAN_FxR1[31:16]（过滤器寄存器 1 的高 16 位）

FilterIdLow = CAN_FxR1[15:0] （过滤器寄存器 1 的低 16 位）

FilterMaskIdHigh = CAN_FxR2[31:16]（过滤器寄存器 2 的高 16 位）

FilterMaskIdLow = CAN_FxR2[15:0] （过滤器寄存器 2 的低 16 位）

FilterFIFOAssignment：指定匹配的报文存到哪个接收 FIFO（选 FIFO0/FIFO1）

八：中断接收

#include "stm32f1xx_hal.h"
#include "rcc.h"
#include "led.h"
#include "delay.h"
#include "key.h"
#include "exit.h"
#include "UART.h"
#include "OLED/OLED.h"
#include <stdio.h>
#include <stdarg.h>
#include "CAN/can.h"


CAN_TxHeaderTypeDef TAraay[]={
		//StdId(标准格式)     ExtId(扩展格式)    IDE(标准帧)     RTR(数据帧)    DLC(字节)  FilterMatchIndex
		{0x100,0x12345678,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
		{0x100,0x12388878,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
		{0x101,0x12380236,CAN_ID_EXT,CAN_RTR_REMOTE,4,DISABLE},
		{0x101,0x14785236,CAN_ID_EXT,CAN_RTR_REMOTE,4,DISABLE},

		{0x1FE,0x87654321,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
		{0x1FF,0x09876543,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
		{0x1FE,0x12300000,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
		{0x1FF,0x09876543,CAN_ID_EXT,CAN_RTR_DATA,4,DISABLE},
};
uint8_t KeyNum;
uint8_t arrayLength = sizeof(TAraay) / sizeof(TAraay[0]);
uint16_t TXNum=0;
uint8_t TxData[] = {0x11,0x22,0x33,0x44};     // 发送数据


extern uint8_t CAN1_FIFO_IRQHandler;
CAN_RxHeaderTypeDef  RxHeaderArry;






int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72MHz */
    delay_init(72);                     /* 延时初始化 */
    Uart_Init(115200);
	  KEY_Init();
    OLED_Init();
    CAN_Init();                         // 修正函数名

    printf("CAN通信测试启动...\r\n");


    while (1)
    {

        CAN_AddTxMessage(&TAraay[TXNum],TxData);
				TXNum>=arrayLength ? TXNum=0 : TXNum++;

				delay_ms(1000);

    }
}
#include "stm32f1xx_hal.h"
#include "delay.h"
#include <stdio.h>
#include <stdarg.h>
// CAN句柄和过滤器全局变量
CAN_HandleTypeDef hcan1;      // 修改变量名更规范
CAN_FilterTypeDef sFilterConfig;
uint8_t CAN1_FIFO_IRQHandler=0;
/**
  * @brief  CAN初始化函数
  * @param  无
  * @retval 无
  */
void CAN_Init(void)
{
    // 配置CAN1句柄
    hcan1.Instance = CAN1;
    hcan1.Init.Prescaler = 6;                // 预分频值 6
    hcan1.Init.Mode = CAN_MODE_LOOPBACK;     // 环回模式（测试用）
    hcan1.Init.SyncJumpWidth = CAN_SJW_1TQ;  // 重新同步跳跃宽度 1个时间单元
    hcan1.Init.TimeSeg1 = CAN_BS1_5TQ;       // 时间段1 5个时间单元
    hcan1.Init.TimeSeg2 = CAN_BS2_2TQ;       // 时间段2 2个时间单元
		hcan1.Init.TimeTriggeredMode=DISABLE;// TTCM时间触发通信模式
		hcan1.Init.AutoBusOff= DISABLE;        //ABOM  自动总线关闭恢复功能
		hcan1.Init.AutoWakeUp=DISABLE;          //AWUM-->  自动唤醒功能（AWUM）
		hcan1.Init.AutoRetransmission= DISABLE;           //NART  自动重传功能（NART）
		hcan1.Init.ReceiveFifoLocked= DISABLE;           //RFLM   接收 FIFO 锁定功能（RFLM
		hcan1.Init.TransmitFifoPriority= DISABLE;           //TXFP   发送 FIFO(邮箱) 优先级控制（TXFP）ENABLE：先请求先发送，DISABLE：ID号小的先发送

    // 初始化CAN
    if (HAL_CAN_Init(&hcan1) != HAL_OK) {

    }

    // 配置CAN过滤器（接收标准ID 0x555）
    sFilterConfig.FilterBank = 0;                  // 过滤器组0
    sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK; // 列表模式
    sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; // 32位过滤器

		//标准格式
		uint32_t ID=0x12300000<<3;
    sFilterConfig.FilterIdHigh = ID>>16;
		sFilterConfig.FilterIdLow = ID&0xFFFF;

		uint32_t Mask=(0x12300000<<3);
		sFilterConfig.FilterMaskIdHigh = Mask>>16;       // 无掩码（精确匹配）
    sFilterConfig.FilterMaskIdLow = Mask;
    sFilterConfig.FilterFIFOAssignment = CAN_RX_FIFO0; // 关联到FIFO0
    sFilterConfig.FilterActivation = ENABLE;        // 激活过滤器
    sFilterConfig.SlaveStartFilterBank = 0;

    if (HAL_CAN_ConfigFilter(&hcan1, &sFilterConfig) != HAL_OK) {

    }

    // 启动CAN
    if (HAL_CAN_Start(&hcan1) != HAL_OK) {

    }
		//FOFO 0 fofo接收到一个数据就触发中断
		__HAL_CAN_ENABLE_IT(&hcan1,CAN_IT_RX_FIFO0_MSG_PENDING);
}

/**
  * @brief  CAN底层初始化回调函数
  * @param  hcan: CAN句柄
  * @retval 无
  */
void HAL_CAN_MspInit(CAN_HandleTypeDef *hcan)
{
    if (hcan->Instance == CAN1) {
        GPIO_InitTypeDef GPIO_InitStruct = {0};

        /* 使能外设时钟 */
        __HAL_RCC_CAN1_CLK_ENABLE();    // 使能CAN1时钟
        __HAL_RCC_GPIOA_CLK_ENABLE();   // 使能GPIOA时钟

				 HAL_NVIC_SetPriority(CAN1_RX0_IRQn, 1, 2);
        HAL_NVIC_EnableIRQ(CAN1_RX0_IRQn);

        /* 配置CAN1 TX (PA12) 引脚 */
        GPIO_InitStruct.Pin = GPIO_PIN_12;
        GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;      // 复用推挽输出
        GPIO_InitStruct.Pull = GPIO_NOPULL;
        GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;// 高速模式
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

        /* 配置CAN1 RX (PA11) 引脚 */
        GPIO_InitStruct.Pin = GPIO_PIN_11;
        GPIO_InitStruct.Mode = GPIO_MODE_INPUT;      // 输入模式
        GPIO_InitStruct.Pull = GPIO_PULLUP;          // 上拉输入
        HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
    }
}

/**
  * @brief  发送CAN消息
  * @param  ID: 标识符
  * @param  Length: 数据长度(1-8)
  * @param  RTR: 1-数据帧, 0-远程帧
  * @param  data: 数据指针
  * @param  IDE: 1-扩展帧, 0-标准帧
  * @retval HAL状态值
  */
HAL_StatusTypeDef CAN_AddTxMessage(CAN_TxHeaderTypeDef *TxHeader,uint8_t *data)
{

    uint32_t TxMailbox;

    // 等待发送邮箱可用
    while (HAL_CAN_GetTxMailboxesFreeLevel(&hcan1) == 0);

    // 发送CAN消息并返回状态
    return HAL_CAN_AddTxMessage(&hcan1, TxHeader, data, &TxMailbox);
}


/**
  * @brief  接收CAN消息
  * @param  ID: 接收ID指针
  * @param  Length: 接收长度指针
  * @param  Data: 接收数据指针
  * @retval HAL状态值
  */
HAL_StatusTypeDef MyCAN_Receive(CAN_RxHeaderTypeDef *RxHeader,uint8_t *RXdata)
{

    uint8_t rxData[8] = {0};  // 初始化接收缓冲区

    // 检查FIFO0是否有消息
    if (HAL_CAN_GetRxFifoFillLevel(&hcan1, CAN_RX_FIFO0) == 0) {
        return HAL_TIMEOUT;
    }

    // 接收CAN消息
    if (HAL_CAN_GetRxMessage(&hcan1, CAN_RX_FIFO0, RxHeader, rxData) != HAL_OK) {
        return HAL_ERROR;
    }
    for(uint8_t i=0;i<RxHeader->DLC;i++)
		{
			RXdata[i]=rxData[i];
		}
    return HAL_OK;
}

/**
  * @brief  CAN1 RX0中断处理函数
  * @param  无
  * @retval 无
  */
void CAN1_RX0_IRQHandler(void)
{
    HAL_CAN_IRQHandler(&hcan1);

}
          // 接收数据缓冲区


void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
	CAN_RxHeaderTypeDef  RxHeaderArry;
	uint8_t RxData[8];
	if(hcan->Instance==CAN1)
	{

		        if (MyCAN_Receive(&RxHeaderArry,RxData) == HAL_OK) {
            if (RxHeaderArry.DLC > 0) {
							if(RxHeaderArry.IDE)
							{
									//扩展格式
								printf("接收到数据: ID=0x%08X, 长度=%d\r\n",RxHeaderArry.ExtId,RxHeaderArry.DLC);
							}
							else
							{
								printf("接收到数据: ID=0x%03X, 长度=%d\r\n",RxHeaderArry.StdId,RxHeaderArry.DLC);

							}
								for(uint8_t i=0;i<RxHeaderArry.DLC;i++)
								{
									printf("RXdata[%d]:0x%08X\r\n",i, RxData[i]);

								}
             	printf("----------------------------------\r\n");
            }
        }


	}

}

AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

两个AI智能体第一次对话-A2A双Agent协作实战

AI硬件创业社区

cover

解决！ESP32 AT MQTT偶发数据残缺问题

AI硬件创业社区

cover

《B3929 [GESP202312 五级] 小杨的幸运数》

AI硬件创业社区

所有评论(0)

查看更多评论

菜鸟-01

已为社区贡献3条内容
