一、定位HardFault的核心方法

1. 启用调试器捕获异常上下文

   • 在Keil中启动调试模式，当程序触发HardFault时，调试器会自动暂停。通过查看Call Stack窗口和寄存器窗口（如LR、PC、SP），可获取异常发生时的程序状态。

   • 关键寄存器分析：

     • SCB->CFSR（可配置故障状态寄存器）：判断故障类型（如内存访问错误、未对齐访问、指令执行错误）。

     • SCB->HFSR（硬件故障状态寄存器）：确认是否为HardFault的直接触发原因。

     • SCB->MMFAR/SCB->BFAR：记录导致内存管理或总线故障的具体地址。

2. 堆栈回溯分析

   • 通过SP寄存器获取异常时的堆栈指针，手动解析堆栈中保存的返回地址（PC值）。在反汇编文件（.map或.lst）中查找对应的代码位置。

   • 示例步骤：

     • 在调试器中查看SP的值，找到堆栈中保存的PC（通常位于SP+24偏移处）。

     • 使用fromelf工具生成反汇编文件（.axf转.lst），根据PC值定位出错的汇编指令及对应的C代码行。

3. 自定义HardFault处理函数

   • 在代码中重写HardFault_Handler函数，捕获异常信息并输出（如通过串口）。需在启动文件（如startup_stm32fxxx.s）中确保异常向量指向此函数。

   • 示例代码片段：

void HardFault_Handler(void) {    volatile uint32_t *sp = (uint32_t*)__get_MSP(); // 获取堆栈指针    uint32_t pc = sp[6]; // 提取PC值    printf("HardFault at 0x%08X\n", pc);    while(1);}

4.示例讲解

（1）HardFault_Handler出现的情况一般有两种：

    一种是：数组越界.

    一种是：堆栈溢出，程序指针指飞。

（2）制造一个HardFault故障；

void Test_UART(void){  uint8_t *pData;  *pData = 10;  printf("%d,\r\n", *pData);}

（3）将上面函数Test_UART放在程序里面运行，将会出现以下情况：

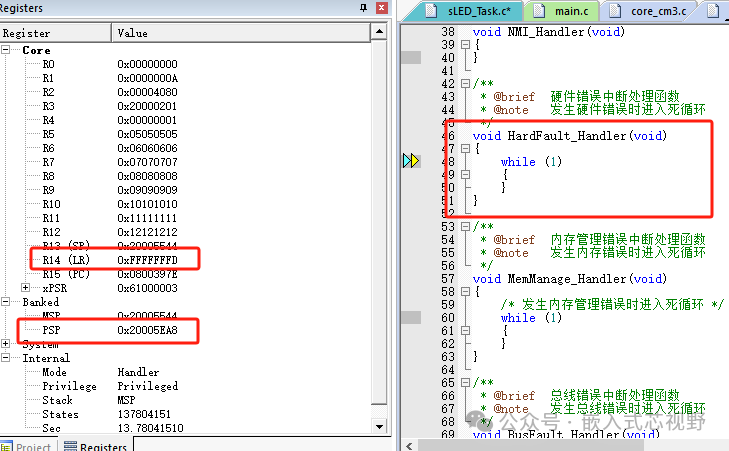

（4）值得特别注意是，你要先判断将MSP（R14(LR) = 0xFFFFFFE9）或PSP（R14(LR) = 0xFFFFFFFD）的值作为SP值来使用。在Registers里面找到R14(LR)的值，我的这里是：0xFFFFFFFD

说明一下：

    0xFFFFFFF9对应的是要看MSP寄存器

    0xFFFFFFFD对应的是要看PSP寄存器

所以这里需要查找的内存地址是MSP的值：0x20005EA8

(5)在memory里面查找MSP的值：0x20005EA8，然后在对应的行里面找到地址，地址一般格式都是：0x080085EF这样的。

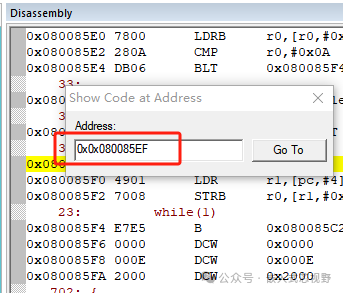

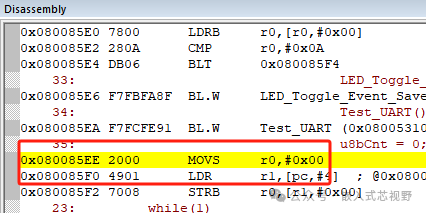

(6)在Disassembly里面右键选择Show Code at Address,把找到的地址输进去进行搜索，然后就会找到相对应的代码，这里的代码就是在进入循环中断之前的时候的情况，仔细查看这部分函数被调用或者数组内存使用情况。

不过你也可以简单这样操作：

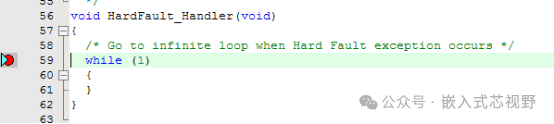

在中断HardFault_Handler中的while()处打上断点，让程序执行到此处停止。

在keil中打开Call Stack + Locals，然后在HardFault_Handler上 右键选择：Show Caller Code,就会跳转到进入循环中断之前的函数处。仔细查看这部分函数被调用或者数组内存使用情况。
