开发板概述

引脚兼容替代LAN9253 的FCE1353与STM32F103开发板I/O功能详解

↑↑如上往期推荐，我们在前期介绍了FCE1353_STM32F103开发板I/O功能情况，本期主要介绍此开发板的测试流程，以便用户拿到此板做功能验证、兼容性测试、可靠性测试时候更加便捷的提高开发验证效率

FCE1353_STM32F103VET6开发板主要由FCE1353和一颗STM32F103VET6 MCU芯片构成，支持5V/3.3V供电。该开发版的FCE1353端口配置有两个EtherCAT网络接口，其中逻辑端口0作为EtherCAT网络的输入端口，可与主站或其他从站实现拓扑连接；逻辑端口1则用于连接其他EtherCAT从站模块的逻辑0端口。MCU与FCE1353之间通过SPI端口连接，同时将MCU的GPIO引脚在板级引出，从而实现32位I/O扩展，并在板级预留了SWD端口，以实现程序烧录与调试。

方案特点测试目的

• 功能性测试：

  测试FCE1353_STM32F103VET6开发板的扩展IO功能，实现32位数字IO。

• 兼容性测试：主站兼容性测试，验证开发板在不同主站下是否能正常运行

• 可靠性测试

  稳定性测试：评估开发板在长期数据通讯中的稳定性。

  故障恢复能力：测试开发板的网络端口热插拔功能。

测试流程

1.TwinCAT 3功能测试

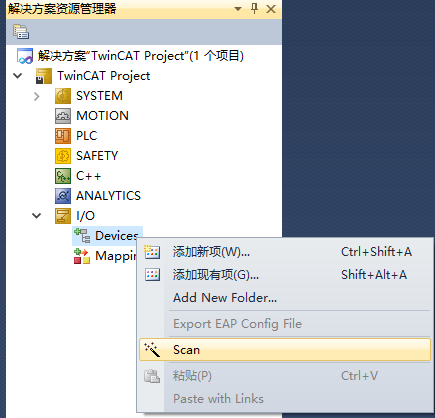

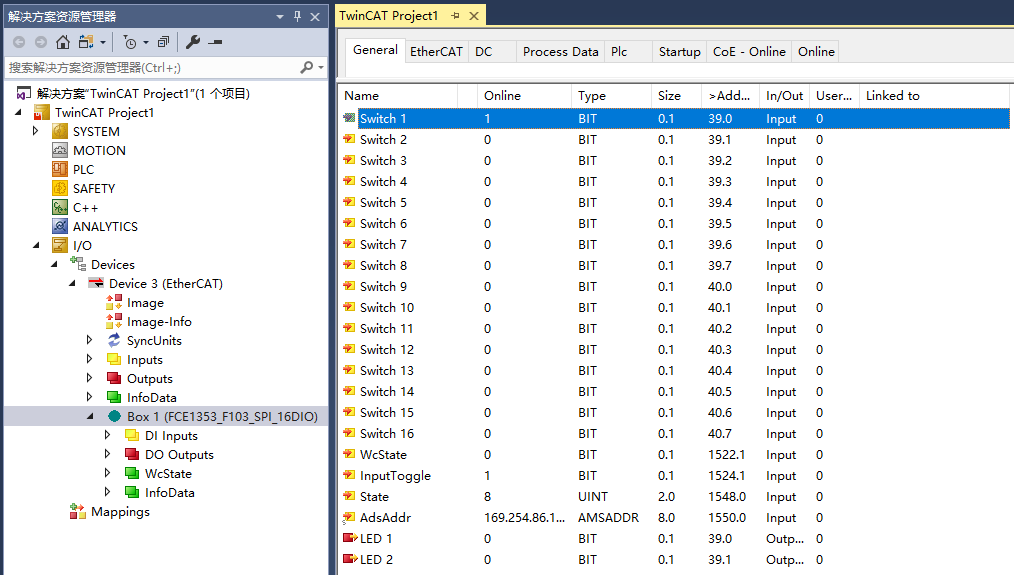

（1）使用TwinCAT 3作为主站，从站设备上电，待启动后，右键点击“Devices”，选择“Scan”扫描从站。

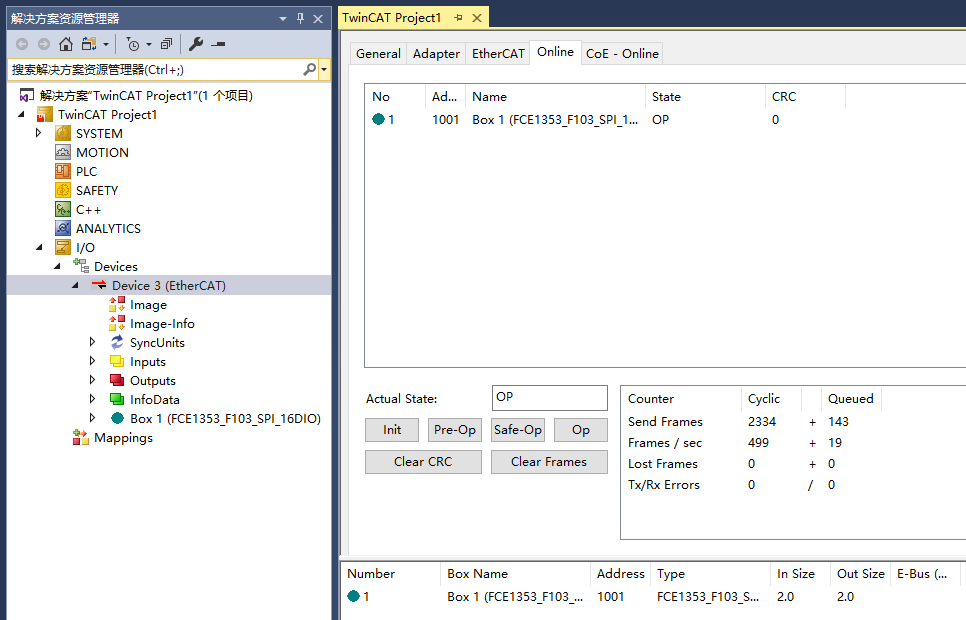

（2）扫描到从站后，检查从站运行状态。

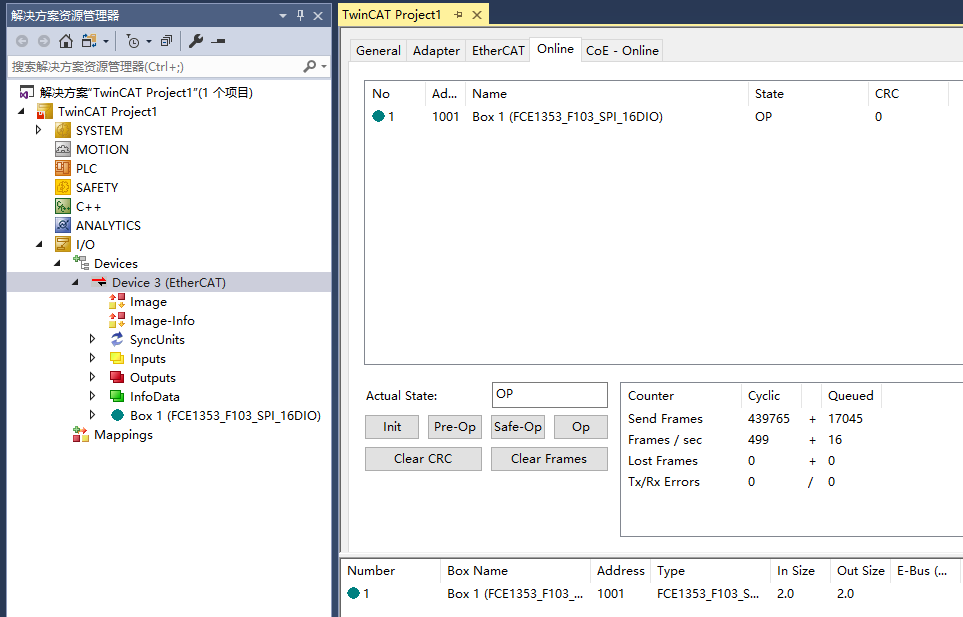

（3）运行一段时间，系统未出现丢帧或错误帧。

2. 网络端口热插拔测试

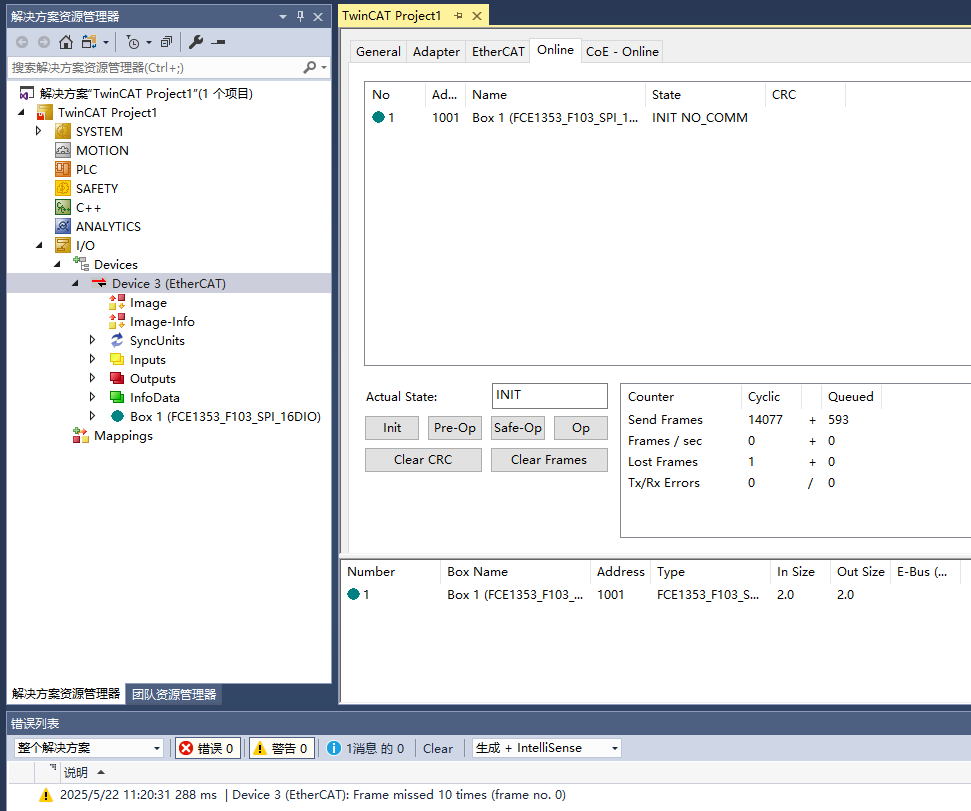

（1）模拟设备故障，拔掉IN口网线。

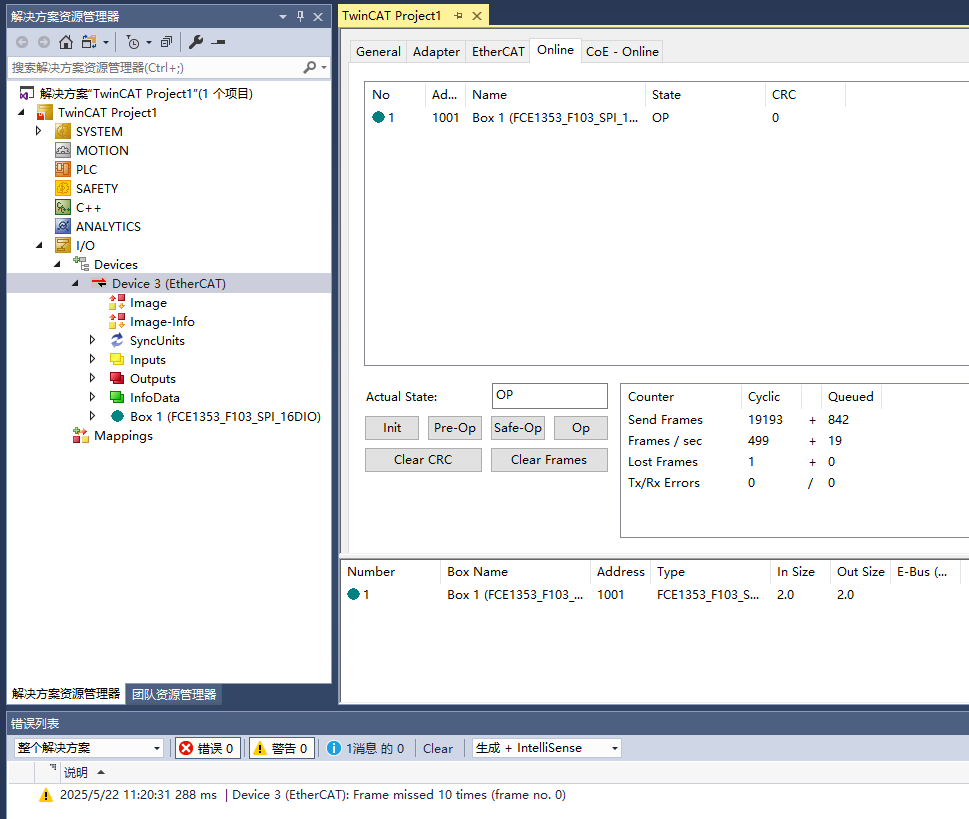

（2）重新插回网线，端口自动识别并重新打开，从站进入OP状态。

3. IO引脚输入输出功能测试

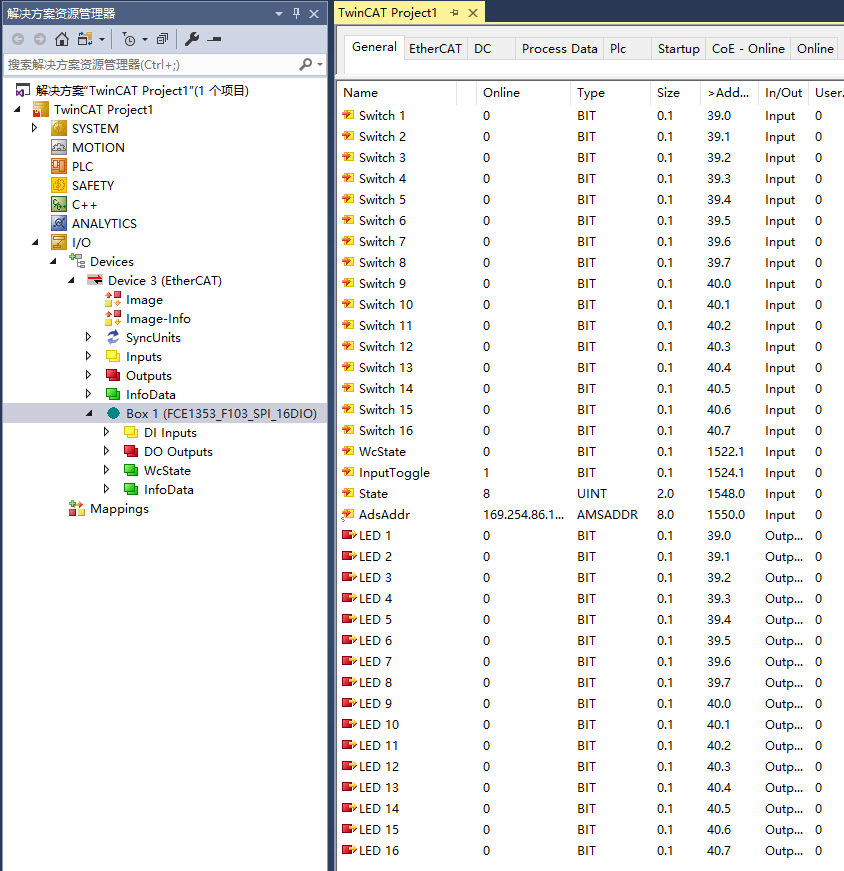

（1）该开发板烧录的程序共映射了32个数字I/O端口，包括16个DI和16个DO。

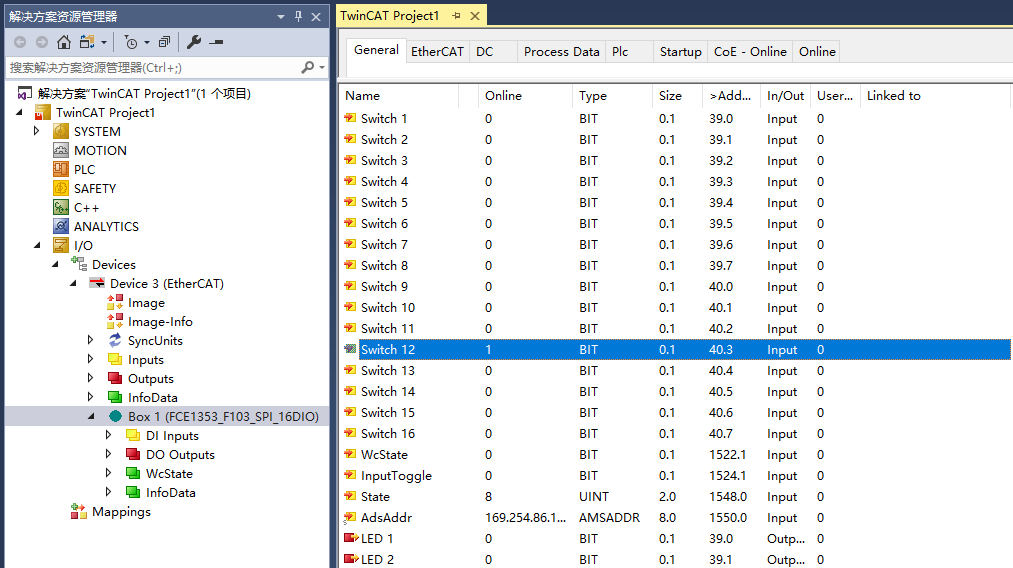

（2）测试将PE0与PE11分别接3.3V。

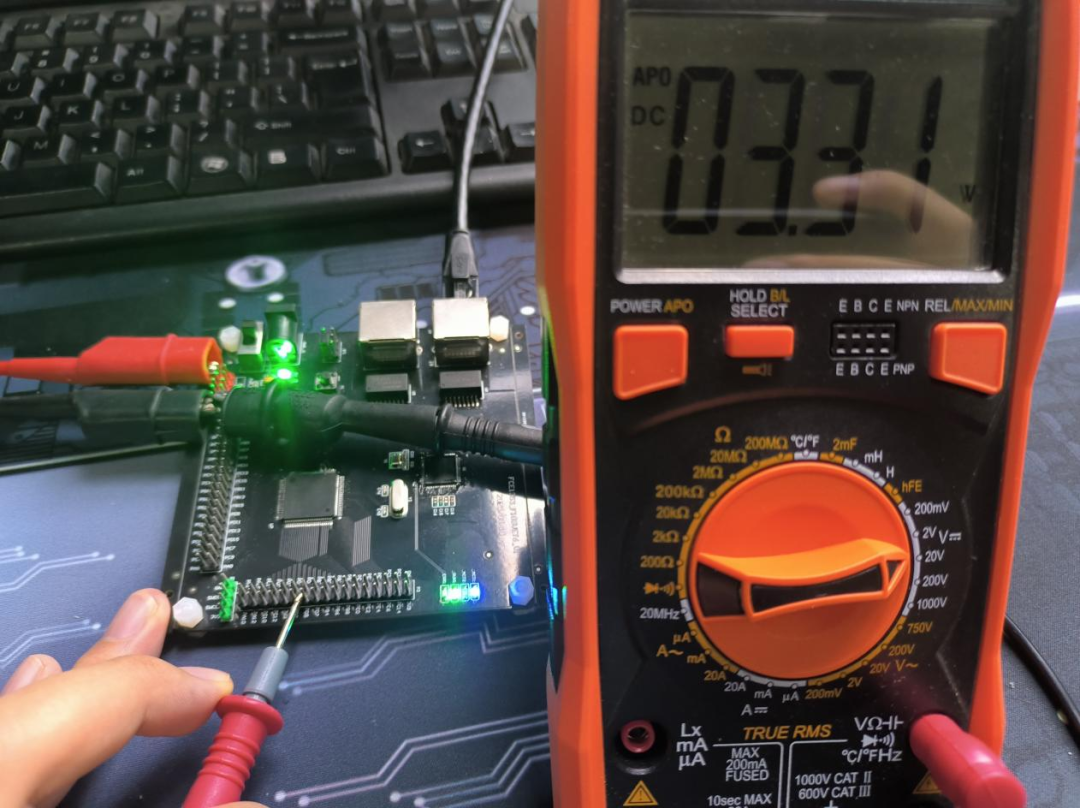

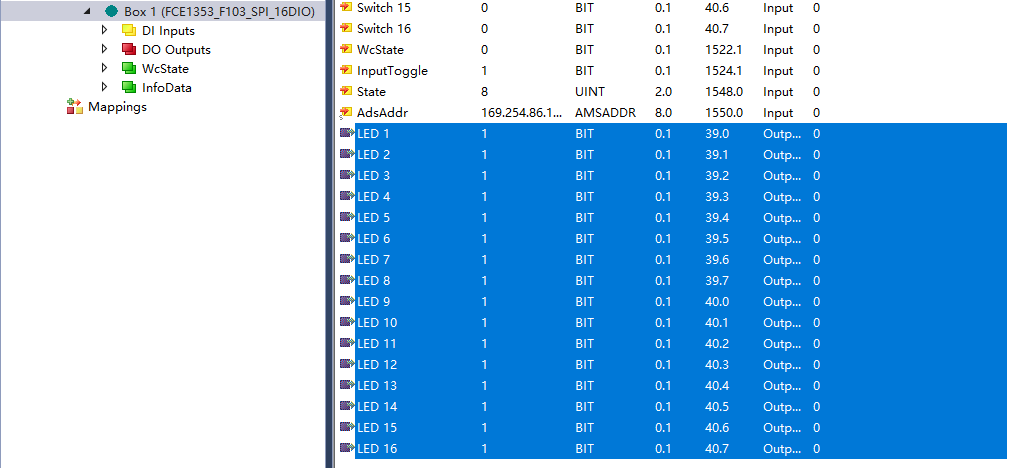

（3）主站将LED0-LED15全部置1，测试PD3端口的输出电压。

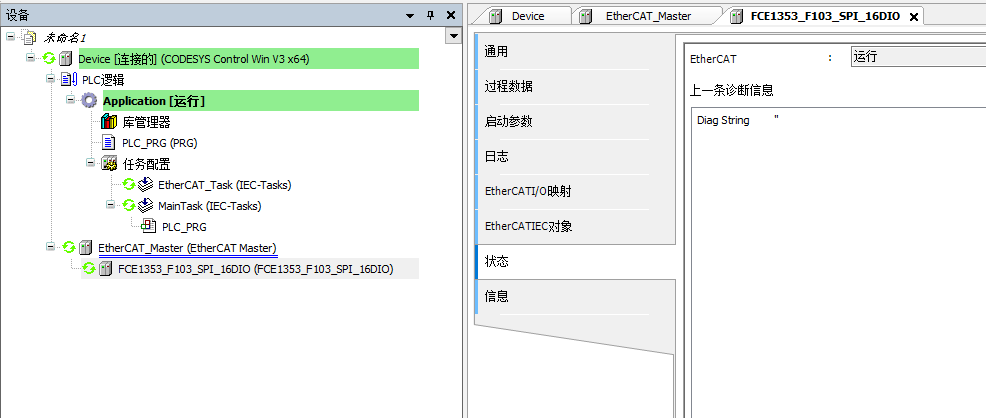

4. CODESYS主站测试

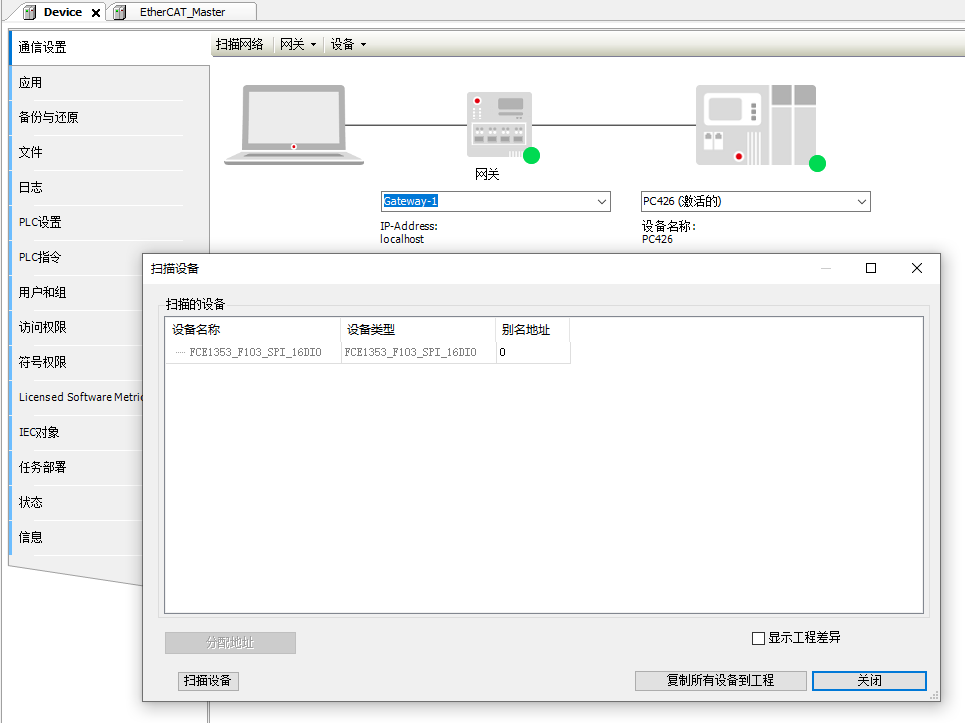

（1）使用CODESYS作为主站，扫描从站设备。

（2）将所有设备复制到工程中。

（3）登录并启动程序运行，从站正常进入运行状态。

测试总结

FCE1353_STM32F103VET6开发板整体功能和性能完整，运行稳定，符合设计要求。同时，开发板兼容不同类型的主站，板载MCU GPIO引脚功能完备，可实现标准的数字输入输出功能，且引脚支持自定义。开发者通过SPI接口可快速构建实时、可靠的数字系统，满足多种开发需求。
