基于STM32和L298N的电机驱动系统设计与实现

L298N电机驱动板详解
- 1.1 L298N基本特性与参数
- 1.2 引脚功能说明
- 1.3 典型应用电路
硬件连接方案
- 2.1 STM32与L298N的连接方法
- 2.2 电源系统设计
- 2.3 保护电路实现
软件驱动开发
- 3.1 GPIO初始化配置
- 3.2 PWM信号生成
- 3.3 电机控制逻辑
核心代码实现
- 4.1 电机驱动初始化
- 4.2 速度控制函数
- 4.3 方向控制实现
调试与优化技巧
实际应用案例
总结与展望

1. L298N电机驱动板详解

1.1 L298N基本特性与参数

L298N是ST公司生产的一款双H桥电机驱动芯片，主要特性：

工作电压：+5V~+35V
逻辑电压：+5V~+7V
最大输出电流：2A（单桥）
峰值电流：3A
内置续流二极管
低饱和电压
过热保护

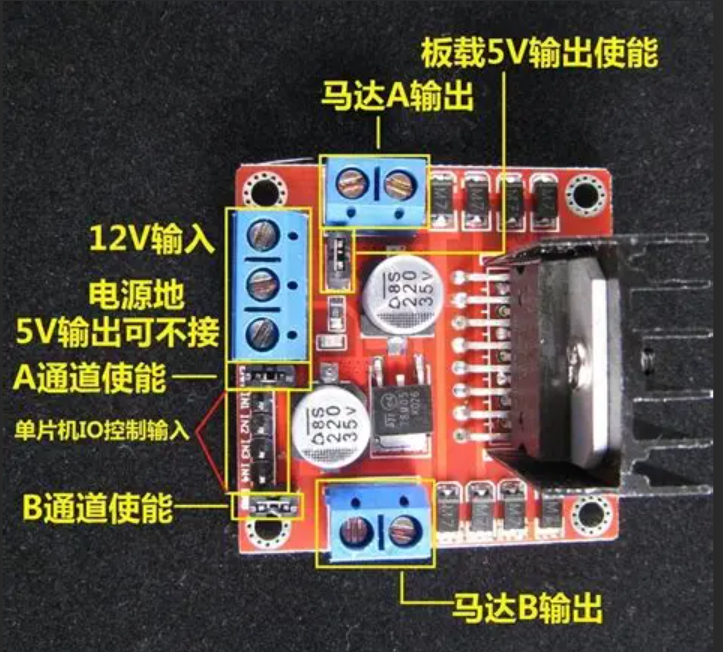

1.2 引脚功能说明

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/15a7fb82cf6e4975a5d4702c41787f58.png

关键引脚：

VCC：电机电源（5-35V）
GND：电源地
+5V：逻辑电源输出/输入
ENA/ENB：PWM使能端
IN1-IN4：逻辑控制输入端
OUT1-OUT4：电机输出端

1.3 典型应用电路

+12V ────┐
        │
        ├─ L298N VCC
        │
GND ────┘

+5V ────┬─ L298N +5V
        │
        ├─ STM32 VDD
        │
GND ────┘

STM32 PB5 ─── IN1
STM32 PB6 ─── IN2
STM32 PB7 ─── IN3
STM32 PB8 ─── IN4
STM32 TIM3_CH1 ── ENA
STM32 TIM3_CH2 ── ENB

2. 硬件连接方案

2.1 STM32与L298N的连接方法

实际连接示例：

电机电源：
- 12V锂电池正极接L298N VCC
- 负极接GND
控制信号：
- PB5 → IN1（电机A方向）
- PB6 → IN2（电机A方向）
- PB7 → IN3（电机B方向）
- PB8 → IN4（电机B方向）
- TIM3_CH1 → ENA（电机A PWM）
- TIM3_CH2 → ENB（电机B PWM）
使能跳线：
- 移除ENA/ENB跳线帽以启用PWM控制

2.2 电源系统设计

推荐方案：

锂电池组
  │
  ├─ 12V ─── L298N VCC
  │
  ├─ 5V稳压 ─── STM32 VDD
  │
  └─ 共地连接

注意事项：

电机电源与逻辑电源共地
大容量滤波电容（1000μF以上）
电压检测电路（可选）

2.3 保护电路实现

必需的保护措施：

续流二极管：
- L298N内置，无需外接
电流检测：
- 0.1Ω采样电阻+运放
过温保护：
- 散热片安装
电源反接保护：
- 串联二极管

3. 软件驱动开发

3.1 GPIO初始化配置

关键代码：

void MOTOR_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能GPIOB时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    // 配置PB5-PB8为推挽输出
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7 | GPIO_Pin_8;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

3.2 PWM信号生成

TIM3配置：

void TIM3_PWM_Init(u16 arr, u16 psc)
{
    TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
    TIM_OCInitTypeDef TIM_OCInitStructure;

    // 时钟使能
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);

    // 时基配置
    TIM_TimeBaseStructure.TIM_Period = arr; // 自动重装载值
    TIM_TimeBaseStructure.TIM_Prescaler = psc; // 预分频
    TIM_TimeBaseStructure.TIM_ClockDivision = 0;
    TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
    TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

    // PWM模式配置
    TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
    TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
    TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;

    // 通道1配置（PA6）
    TIM_OC1Init(TIM3, &TIM_OCInitStructure);
    TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable);

    // 通道2配置（PA7）
    TIM_OC2Init(TIM3, &TIM_OCInitStructure);
    TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);

    TIM_Cmd(TIM3, ENABLE);
}

3.3 电机控制逻辑

控制真值表：

ENA	IN1	IN2	电机A状态
1	1	0	正转
1	0	1	反转
1	1	1	刹车停止
1	0	0	自由停止
0	X	X	停止

4. 核心代码实现

4.1 电机驱动初始化

完整初始化流程：

void Motor_Init(void)
{
    // 1. GPIO初始化
    MOTOR_GPIO_Init();

    // 2. 定时器PWM初始化
    // 72MHz/(7199+1)/(0+1)=10kHz PWM频率
    TIM3_PWM_Init(7199, 0);

    // 3. 初始状态设置
    GPIO_SetBits(GPIOB, GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8);
    TIM_SetCompare1(TIM3, 0);
    TIM_SetCompare2(TIM3, 0);
}

4.2 速度控制函数

改进版速度控制：

void Set_Motor_Speed(int motor, int speed)
{
    speed = constrain(speed, -7200, 7200); // 限幅

    if(motor == MOTOR_A) {
        if(speed > 0) { // 正转
            GPIO_WriteBit(GPIOB, GPIO_Pin_5, Bit_SET);
            GPIO_WriteBit(GPIOB, GPIO_Pin_6, Bit_RESET);
            TIM_SetCompare1(TIM3, speed);
        }
        else if(speed < 0) { // 反转
            GPIO_WriteBit(GPIOB, GPIO_Pin_5, Bit_RESET);
            GPIO_WriteBit(GPIOB, GPIO_Pin_6, Bit_SET);
            TIM_SetCompare1(TIM3, -speed);
        }
        else { // 停止
            GPIO_WriteBit(GPIOB, GPIO_Pin_5, Bit_SET);
            GPIO_WriteBit(GPIOB, GPIO_Pin_6, Bit_SET);
            TIM_SetCompare1(TIM3, 0);
        }
    }
    // 电机B控制类似...
}

4.3 方向控制实现

运动控制函数示例：

typedef enum {
    STOP,
    FORWARD,
    BACKWARD,
    TURN_LEFT,
    TURN_RIGHT
} MotionState;

void Car_Motion_Control(MotionState state, int speed)
{
    switch(state) {
    case FORWARD:
        Set_Motor_Speed(MOTOR_A, speed);
        Set_Motor_Speed(MOTOR_B, speed);
        break;
    case BACKWARD:
        Set_Motor_Speed(MOTOR_A, -speed);
        Set_Motor_Speed(MOTOR_B, -speed);
        break;
    case TURN_LEFT:
        Set_Motor_Speed(MOTOR_A, -speed/2);
        Set_Motor_Speed(MOTOR_B, speed/2);
        break;
    // 其他状态...
    }
}

5. 调试与优化技巧

常见问题解决方案：

电机不转：
- 检查使能信号
- 测量PWM输出
- 确认电源电压
电机转动方向相反：
- 交换电机接线
- 修改IN1/IN2控制逻辑
PWM控制不灵敏：
- 调整PWM频率（建议8-12kHz）
- 检查地线连接

性能优化建议：

增加加速度控制
实现闭环速度反馈
添加电流限制保护
优化PWM分辨率

6. 实际应用案例

智能小车运动控制示例：

void Car_Control_Demo(void)
{
    // 前进2秒
    Car_Motion_Control(FORWARD, 5000);
    Delay_ms(2000);

    // 右转1秒
    Car_Motion_Control(TURN_RIGHT, 3000);
    Delay_ms(1000);

    // 后退1秒
    Car_Motion_Control(BACKWARD, 4000);
    Delay_ms(1000);

    // 停止
    Car_Motion_Control(STOP, 0);
}
