串口作为单片机开发中重要的调试通道和通信手段，在单片机开发中出现频次很高。但最近在用串口时，发现一个以前没有意识到的参数配置问题。

一直以为串口接收两端的配置一样，就可以正确的通信，并在此之前一直没有碰到问题，所以一直没有深入去了解过串口。

串口配置选项

1、波特率：每秒传输的符号数
2、数据位：每个帧中有效数据的位数
3、校验位：检测单比特错误，可选无校验、奇校验、偶校验等
4、停止位：帧结束标志，固定为高电平
以上是串口使用中需要配置的选项，当然还有其他的，但这是我的问题只涉及上述参数。
帧格式

现象：
使用串口传输数据，程序配置为：

huart1.Instance = USART1;
  huart1.Init.BaudRate = 115200;
  huart1.Init.WordLength = UART_WORDLENGTH_8B;
  huart1.Init.StopBits = UART_STOPBITS_1;
  huart1.Init.Parity = UART_PARITY_EVEN ;
  huart1.Init.Mode = UART_MODE_TX_RX;
  huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart1.Init.OverSampling = UART_OVERSAMPLING_16;
  huart1.Init.OneBitSampling = UART_ONE_BIT_SAMPLE_DISABLE;
  huart1.Init.ClockPrescaler = UART_PRESCALER_DIV1;
  huart1.AdvancedInit.AdvFeatureInit = UART_ADVFEATURE_NO_INIT;

上述配置：波特率：115200、字长：8位、停止位：1位、奇偶校验：偶校验

这个串口配置之前一直传输数据，

uint8_t aTxEndMessage[] = "\n\r Example Finished\n\r";


HAL_UART_Transmit(&huart1, (uint8_t*)&aTxEndMessage,TXENDMESSAGESIZE, 100);

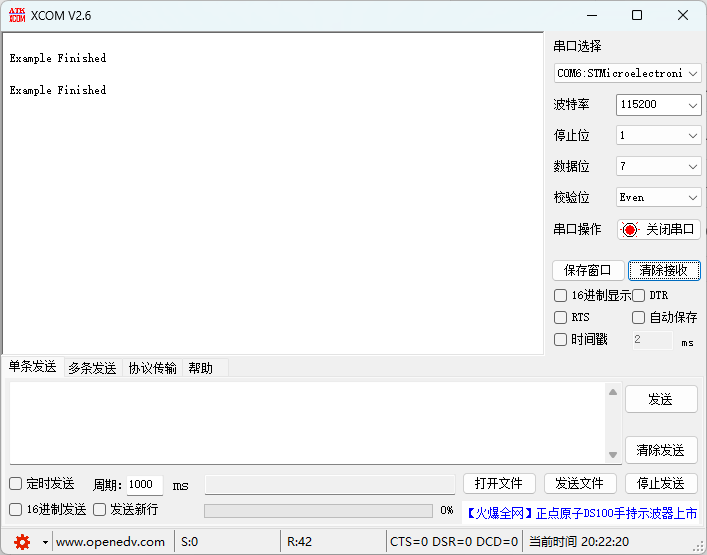

能够成功接收到数据：可以看出接收到的数据和发送的数据一致，没有问题。

问题现象

但是

我突然有一个需求，串口不发送字符串，而是希望在接收端接收16进制数

我需要发送数据：0xAA，

uint8_t U_test = 0XAA;


HAL_UART_Transmit(&huart1, (uint8_t*)&U_test, 1, 100);

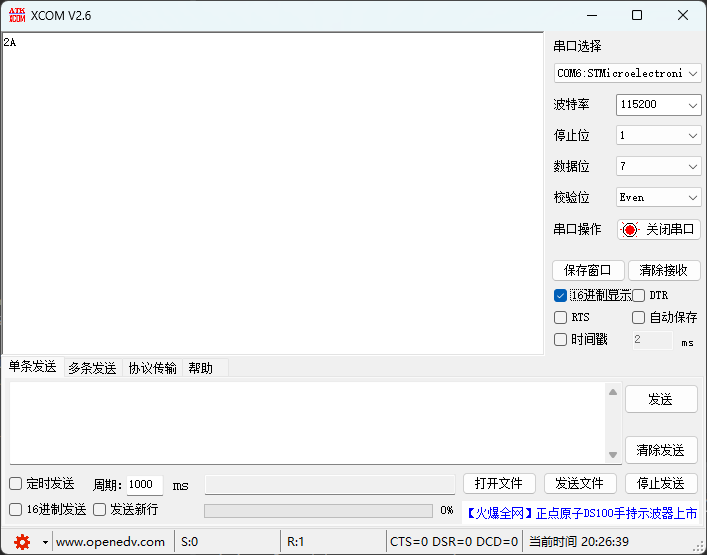

但接收到的是：0x2A这个串口配置没有改变，但接收到的数据和我发送的完全不一样。

原因

上面设置了字长为：8位，加上偶校验，所以数据位设置为了7位。

发现两者只有最高位不一样，所以原因就是：开启校验位后，硬件需要占用1位作为校验位，硬件将“8位字长”解释为“7位数据 + 1位校验位”，
硬件只去数据的低7位：0101010。

虽然这种配置不会影响字符串的接收，但在需要收发自己配置的格式帧的时候，这个串口配置方法就会影响数据的传输。

如果在传输数据帧时，想开启奇偶校验来传输16进制数，可以使用9位字长。
