第一章 集成触发器的基础理论与发展概述

1.1 集成触发器的定义与本质

集成触发器是基于半导体集成工艺，将具有记忆功能的触发器电路集成在单一芯片上的数字逻辑器件。其核心本质是利用正反馈机制维持两种稳定状态（逻辑0和逻辑1），并能在输入信号或时钟脉冲控制下改变状态，实现1位二进制信息的存储。从电路构成看，集成触发器由若干逻辑门（如与非门、或非门）通过特定拓扑结构连接而成，内部包含至少一个反馈环路，这是其具备记忆功能的关键。

1.2 集成触发器的发展历程

- 早期阶段（1950-1970年）：以分立元件触发器为主，采用晶体管搭建基本RS触发器，电路体积大、可靠性低。20世纪60年代，随着TTL（晶体管-晶体管逻辑）工艺发展，出现首批集成RS触发器（如74系列中的74LS279），但因存在输入禁忌状态，应用受限。

- 技术突破期（1970-1990年）：边沿触发技术的成熟推动了D触发器和JK触发器的普及。1974年，74LS74型边沿D触发器问世，通过上升沿触发机制解决了空翻问题；同期，主从JK触发器（如74LS112）因功能灵活成为时序电路核心器件。

- 现代应用期（2000年后）：随着CMOS工艺发展，集成触发器向低功耗、高速化演进，如74HC系列边沿触发器，工作频率可达数十MHz，且输入阻抗高、功耗低，广泛应用于计算机、通信设备等领域。

 1.3 集成触发器与分立触发器的性能对比



性能指标 集成触发器 分立触发器
体积与功耗 芯片面积小，功耗低（mW级） 分立元件多，功耗高（数十mW）
可靠性 工艺标准化，抗干扰能力强 受元件参数离散影响大
触发速度 传输延迟时间短（ns级） 延迟时间长（μs级）
一致性 批量生产参数统一 元件匹配难度高
成本 规模化生产，单价低 手工搭建成本高



---

第二章 集成触发器的核心分类与工作原理

2.1 RS型集成触发器

2.1.1 基本RS集成触发器（以74LS279为例）

- 电路结构：74LS279内部包含4个独立的基本RS触发器，每个触发器由两个与非门交叉耦合组成，逻辑符号如图2-1所示。其输入为复位端R（低电平有效）和置位端S（低电平有效），无时钟控制端。

- 真值表与特性：
表格

R S Qⁿ Qⁿ⁺¹ 状态说明
1 0 0 1 置1（Set）
1 0 1 1 置1（保持）
0 1 0 0 置0（Reset）
0 1 1 0 置0（保持）
0 0 0 不确定 禁忌状态（输出竞争）
0 0 1 不确定 禁忌状态（输出竞争）

- 应用局限：由于存在R=S=0时的状态不确定问题，基本RS集成触发器仅用于简单场景，如按键消抖电路（图2-2）。当按键按下时，机械抖动会导致电平波动，通过RS触发器可将抖动信号整形成稳定的矩形波。

2.1.2 同步RS集成触发器（以74LS71为例）

- 结构改进：在基本RS触发器基础上增加时钟输入端CP，仅当CP=1时响应R、S输入，逻辑符号如图2-3所示。74LS71内部集成1个同步RS触发器，采用与非门构成的主从结构。

- 工作特性：

- CP=0时，触发器状态保持，不受R、S影响；

- CP=1时，功能与基本RS触发器相同，但R=S=1仍为禁忌状态。

- 空翻现象：若CP=1期间R、S信号多次变化，输出Q可能发生多次翻转（如图2-4所示），导致逻辑混乱。因此，同步RS触发器在实际数字系统中应用较少，更多作为教学演示器件。

2.2 D型集成触发器

2.2.1 同步D集成触发器（以74LS75为例）

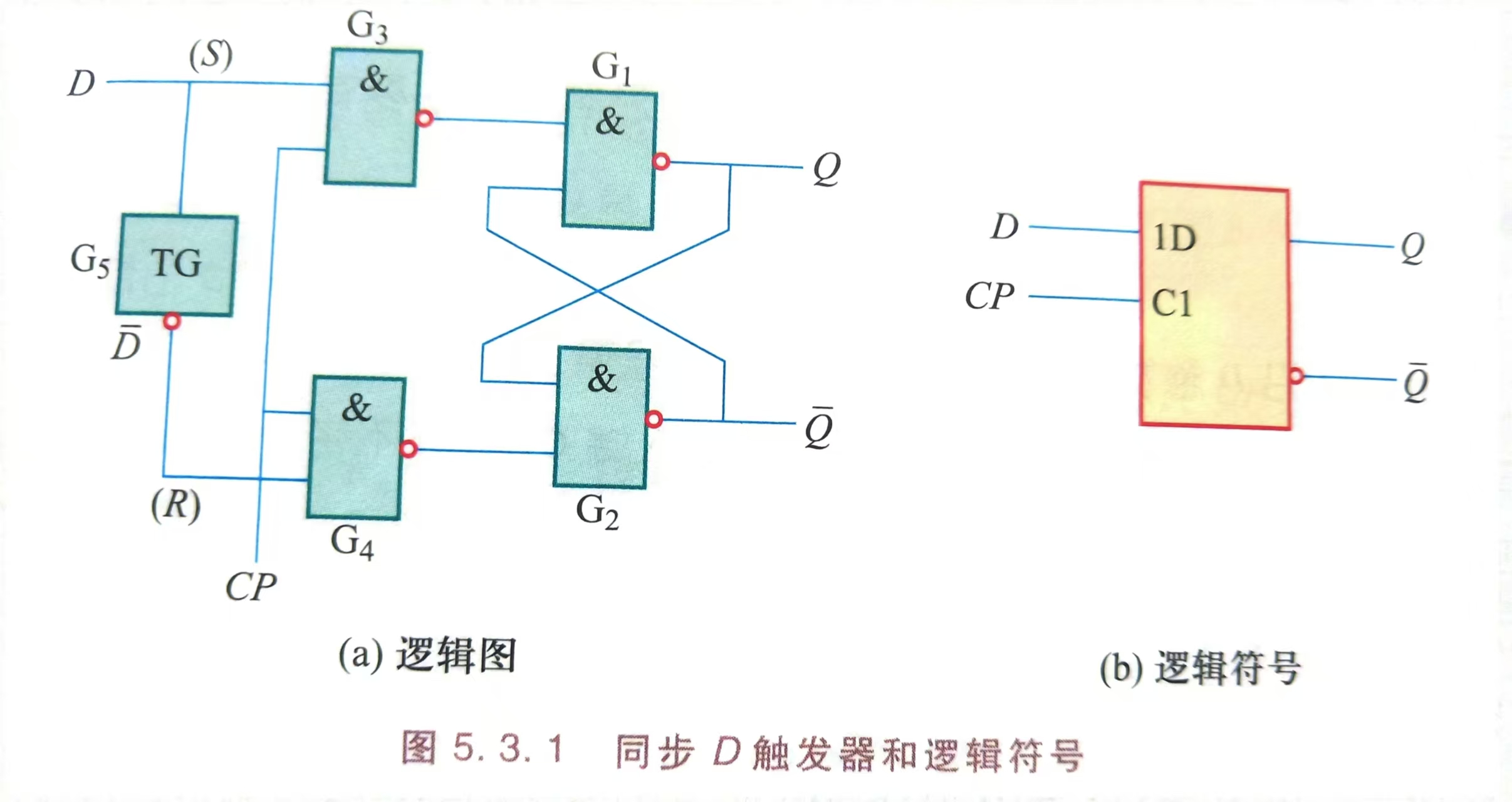

电路设计：为解决RS触发器的禁忌状态，同步D触发器将R端与D端取反后连接（R=D），S端直接接D端（S=D），逻辑如图2-5所示。74LS75包含4个独立的D锁存器，每个锁存器有公共时钟端CP。

特性方程：当CP=1时，Qⁿ⁺¹ = D；CP=0时，Qⁿ⁺¹ = Qⁿ（状态保持）。

应用场景：常用于并行数据缓冲。例如，在计算机系统中，CPU通过数据总线向外设传输数据时，可利用74LS75将数据暂存，待CP脉冲到来时统一锁存（如图2-6所示）。

2.2.2 边沿D集成触发器（以74LS74为例）

- 触发机制：采用边沿触发方式（74LS74为CP上升沿触发），仅在CP信号上升沿瞬间接收输入D，避免空翻。其内部结构如图2-7所示，由主从触发器改进为边沿触发结构，通过传输延迟实现边沿敏感。

关键参数：

建立时间t_set：D信号需在CP上升沿前至少5ns稳定；

保持时间t_hold：CP上升沿后D信号需保持至少3ns；

传输延迟t_pd：CP上升沿到Q端输出的时间约15ns。

典型应用：

数据寄存器：8个边沿D触发器可组成1字节寄存器（如74LS374），用于存储CPU运算结果；

锁存器：在地址译码电路中，利用D触发器锁存地址信号，避免总线竞争（如图2-8所示）。

2.3 JK型集成触发器

2.3.1 主从JK集成触发器（以74LS112为例）

- 结构创新：主从JK触发器由主触发器和从触发器级联而成，CP下降沿触发。其逻辑设计将RS触发器的R端与K·Qⁿ连接，S端与J·Qⁿ连接（Qⁿ为现态非），彻底消除了RS=11的禁忌状态，逻辑符号如图2-9所示。

- 特性方程：Qⁿ⁺¹ = J·Qⁿ + K·Qⁿ（其中Qⁿ表示现态Q的非）。

- 状态转换表：
表格

J K Qⁿ Qⁿ⁺¹ 功能说明
0 0 0 0 保持
0 0 1 1 保持
0 1 0 0 置0
0 1 1 0 置0
1 0 0 1 置1
1 0 1 1 置1
1 1 0 1 翻转（T'功能）
1 1 1 0 翻转（T'功能）

- 应用案例：利用74LS112构成4位二进制计数器（如图2-10所示），将JK触发器的J、K端置1，每个触发器的Q端连接下一级的CP端，实现每输入1个脉冲状态翻转一次，级联后可计数2⁴=16种状态。

2.3.2 边沿JK集成触发器（以74LS109为例）


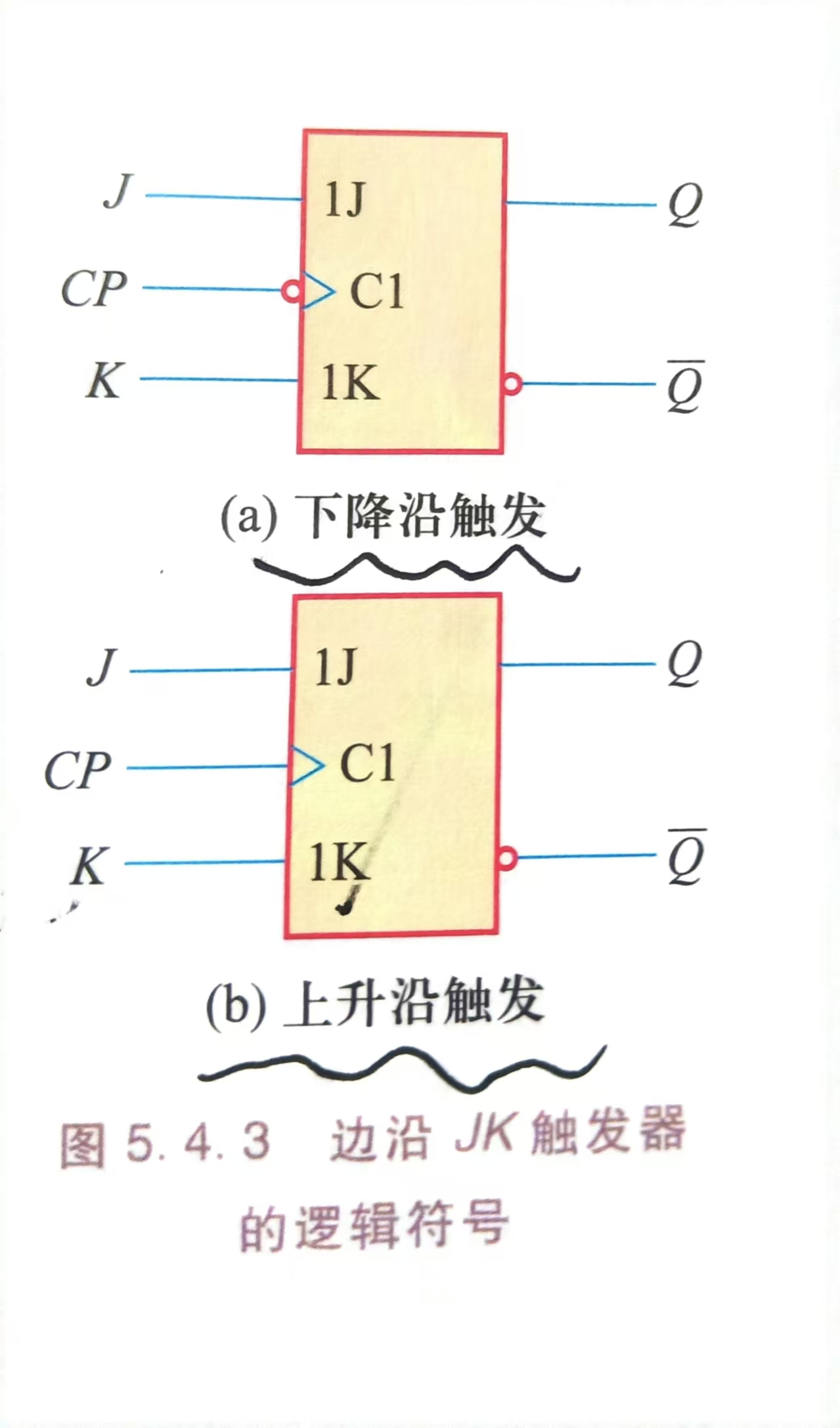

- 触发优化：74LS109为CP上升沿触发的边沿JK触发器，相比主从结构，其抗干扰能力更强，避免了主从触发器在CP=1期间的一次变化现象。

- 异步控制端：包含直接复位端R_D（低电平有效）和直接置位端S_D（低电平有效），可在不依赖CP的情况下强制设置状态，如图2-11所示。

- 高速应用：74LS109的最高时钟频率可达30MHz，适用于高速计数器、状态机等场景（如数字频率计的时钟分频模块）。

2.4 T与T'型集成触发器

2.4.1 T型集成触发器的构成与特性

由JK触发器转换：将JK触发器的J、K端短接并作为T输入端，即可构成T触发器（如图2-12所示）。当T=0时，Qⁿ⁺¹=Qⁿ（保持）；T=1时，Qⁿ⁺¹=Qⁿ（翻转）。

集成芯片：部分厂商提供专用T触发器芯片（如74LS73），但更多场景下通过JK触发器或D触发器改造实现。

应用场景：用于分频电路。例如，将T触发器的CP端接入100kHz时钟信号，Q端输出频率为50kHz，实现2分频（如图2-13所示）。

2.4.2 T'型集成触发器的特性与应用

功能定义：T'触发器是T触发器的特例（T恒为1），每输入1个CP脉冲，状态翻转一次，特性方程为Qⁿ⁺¹=Qⁿ。

构成方式：

- 方式1：将JK触发器的J、K端置1（如图2-14a）；

- 方式2：将D触发器的D端与Q端取反后连接（如图2-14b）。

- 典型应用：构成二进制计数器的基本单元。n个T'触发器级联可组成2ⁿ进制计数器，如4个T'触发器级联构成16进制计数器（如图2-15所示）。


---

第三章 集成触发器的关键参数与性能分析

3.1 时序参数与触发特性

- 建立时间（t_set）：输入信号（如D、J、K）需在CP触发沿前稳定的最小时间。例如，74LS74型D触发器的t_set=20ns，若D信号在CP上升沿前20ns内变化，可能导致触发失败。

- 保持时间（t_hold）：输入信号在CP触发沿后需保持稳定的最小时间。74LS74的t_hold=5ns，若CP上升沿后D信号立即变化，可能导致输出状态不确定。

- 传输延迟时间（t_pd）：

- t_pd(CP→Q)：CP触发沿到输出Q稳定的时间，74LS74约为25ns；

- t_pd(R_D/S_D→Q)：异步复位/置位信号到输出Q的时间，通常小于t_pd(CP→Q)。

- 最高时钟频率（f_max）：由t_set、t_hold、t_pd共同决定，公式为f_max=1/(t_set + t_hold + t_pd)。以74LS74为例，f_max≈1/[(20+5+25)×10⁻⁹]≈20MHz。

3.2 功耗与电气特性

- 静态功耗：触发器无状态变化时的功耗，CMOS工艺（如74HC系列）的静态功耗远低于TTL工艺（如74LS系列）。例如，74LS74的静态功耗约10mW，而74HC74仅0.1mW。

- 动态功耗：状态翻转时的功耗，与时钟频率成正比。公式为P=CV²f（C为负载电容，V为电源电压，f为时钟频率）。

输入输出电平：

- TTL触发器（如74LS系列）：输入高电平≥2V，输入低电平≤0.8V；输出高电平≥2.7V，输出低电平≤0.5V。

CMOS触发器（如74HC系列）：输入高电平≥3.5V（5V电源下），输入低电平≤1.5V；输出高电平≈电源电压，输出低电平≈0V。

3.3 抗干扰能力与噪声容限

- 噪声容限：触发器能容忍的输入信号噪声幅度，分为高电平噪声容限（VNH）和低电平噪声容限（VNL）。

- TTL触发器：VNH=2.7V-2V=0.7V，VNL=0.8V-0.5V=0.3V；

- CMOS触发器：VNH≈(0.7×VDD)-2V（5V电源下VNH≈1.5V），VNL≈1.5V，抗干扰能力更强。

- 竞争冒险抑制：边沿触发器通过仅在CP触发沿瞬间采样输入信号，有效抑制了输入信号毛刺引起的竞争冒险（如图3-1所示）。


---

第四章 集成触发器的典型应用场景

4.1 数据存储与寄存器设计

- 8位数据寄存器：利用8个边沿D触发器（如74LS374）可组成8位寄存器，如图4-1所示。当CP上升沿到来时，D0-D7端的数据被锁存到Q0-Q7端，常用于CPU内部的通用寄存器组。

- 移位寄存器：将多个D触发器级联，前一级的Q端连接下一级的D端，构成移位寄存器。例如，74LS164是8位串入并出移位寄存器，可将串行数据转换为并行数据（如图4-2所示），应用于LED点阵显示驱动。

4.2 计数器与分频电路

- 十进制计数器：利用JK触发器构成8421码十进制计数器（如图4-3所示）。当计数到1001（十进制9）时，通过反馈逻辑强制触发器复位，实现0-9循环计数，常用于数字时钟的秒、分、时计数模块。

- 时钟分频器：将T'触发器级联，可对时钟信号进行分频。例如，4级T'触发器构成16分频器（如图4-4所示），输入16MHz时钟，输出1MHz信号，用于单片机系统的时钟分频。


4.4 接口电路与信号处理

- 总线缓冲器：在计算机总线系统中，利用三态D触发器（如74LS373）作为地址缓冲器，其OE端控制输出是否使能，避免多设备同时访问总线时的冲突（如图4-7所示）。

- 消抖与同步电路：机械按键按下时会产生数十ms的抖动，通过D触发器可将抖动信号整形成稳定脉冲（如图4-8所示）。此外，异步信号可通过D触发器同步到系统时钟域，避免亚稳态问题。

4.5 存储器与存储系统基础

- SRAM基本单元：静态随机存储器（SRAM）的基本存储单元由6个MOS管构成的RS触发器组成（如图4-9所示），可保持状态直到断电或被改写，是CPU高速缓存的核心部件。

- 寄存器堆设计：处理器中的寄存器堆由多个寄存器组成，每个寄存器本质上是一组集成触发器。例如，ARM处理器的32个32位通用寄存器，需1024个D触发器构成。


---

第五章 集成触发器的仿真与设计实践

5.1 集成触发器的仿真方法

- 软件工具：Proteus、Multisim、Logisim等均可对集成触发器进行仿真。以Proteus为例，仿真74LS

一、仿真工具选择与特点

表格

工具 特点 适用场景
Proteus 支持模拟电路与数字电路混合仿真，提供74系列、CD4000系列等集成触发器模型，界面直观易操作。 基础教学、电路原理验证
Multisim 侧重模拟电路分析，数字仿真功能强大，可进行时序分析、噪声容限测试，支持自定义器件建模。 复杂数字系统设计、参数优化

Logisim 专为数字电路设计的开源工具，以图形化方式搭建逻辑电路，适合学习触发器原理与应用。 初学者入门、逻辑功能验证
VHDL/Verilog仿真（ModelSim） 基于硬件描述语言的仿真工具，可对触发器RTL代码进行功能仿真与时序分析，贴近ASIC设计流程。 芯片级设计、时序验证

二、Proteus仿真集成触发器的完整流程

2.1 基本RS触发器（74LS279）仿真

步骤1：搭建电路

1. 打开Proteus，新建工程，选择“DEFAULT”模板；

2. 在元件库中搜索并添加：

- 集成触发器74LS279（含4个独立RS触发器）；

- 逻辑电平开关（LOGICSTATE）作为R、S输入；

- 逻辑探针（LOGICPROBE）显示输出状态；

- 电源（VCC）和地（GROUND）。

3. 连接电路：将74LS279的1脚（S1）、2脚（R1）接电平开关，3脚（Q1）接逻辑探针，如图2-1所示。

步骤2：设置与仿真

1. 双击电平开关，设置初始状态：S1=1，R1=1（高电平）；

2. 点击运行按钮（▶），观察逻辑探针指示灯（亮为1，灭为0）；

3. 依次测试：

- S1=0，R1=1 → Q1=1（置1）；

- S1=1，R1=0 → Q1=0（置0）；

- S1=0，R1=0 → Q1状态不确定（两探针可能同时亮或闪烁）。

步骤3：结果分析

通过仿真验证基本RS触发器的真值表，注意禁忌状态（R=S=0）下输出竞争现象，与理论一致。

2.2 边沿D触发器（74LS74）仿真

步骤1：电路设计

1. 添加元件：74LS74（双D触发器）、时钟信号源（CLOCK）、逻辑电平开关（D输入）、示波器（OSCILLOSCOPE）；

2. 连接电路：将74LS74的1脚（D1）接电平开关，3脚（CP1）接时钟源（频率1kHz），5脚（Q1）接示波器，如图2-2所示。

步骤2：参数设置

1. 双击时钟源，设置电压5V，频率1kHz，占空比50%；

2. 双击电平开关，设置D1初始为0；

3. 示波器设置：通道A接Q1，时基1ms/div，电压5V/div。

步骤3：运行与观察

1. 点击运行，观察示波器波形：

- 当D1=0时，CP上升沿后Q1=0；

- 切换D1=1，下一个CP上升沿后Q1=1；

- 验证Qⁿ⁺¹=D的特性，且仅在CP上升沿触发（如图2-3所示）。

步骤4：进阶测试

1. 调整D1信号在CP上升沿前后变化，验证建立时间与保持时间：

- 若D1在CP上升沿前10ns内切换，可能出现亚稳态（Q1闪烁）；

- 若D1在CP上升沿后立即切换，Q1状态不受影响。

2.3 主从JK触发器（74LS112）仿真

步骤1：搭建计数器电路

1. 添加元件：74LS112、时钟源（1kHz）、逻辑探针（Q端）、电阻（1kΩ）；

2. 连接电路：将J、K端接高电平（逻辑1），CP接时钟源，Q端接逻辑探针，构成T'触发器（每触发一次翻转一次），如图2-4所示。

步骤2：仿真与分析

1. 运行仿真，观察逻辑探针闪烁频率：

- 输入1kHz时钟，Q端输出频率约500Hz（2分频），验证T'触发器功能；

2. 级联两个74LS112，构成4分频器（如图2-5所示），Q2端输出频率250Hz，验证计数器级联原理。

三、Multisim仿真集成触发器的高级应用

3.1 时序分析与延迟测量

案例：74HC74边沿D触发器延迟测试

1. 在Multisim中搭建电路：D触发器输入D接方波源（10MHz），CP接同步时钟，Q接示波器；

2. 启动仿真，测量CP上升沿到Q跳变的时间间隔（t_pd），如图3-1所示，实测约8ns（与芯片手册参数一致）；

3. 通过“示波器”→“测量”功能，自动计算上升沿延迟、下降沿延迟等参数。

3.2 噪声容限测试

案例：74LS74抗干扰能力验证

1. 在D输入端串联可变电阻（1kΩ）和接地电容（0.1μF），模拟噪声干扰；

2. 调节电阻值，观察D端电压波动：

- 当噪声幅度超过0.7V（VNH）时，Q端出现误触发；

- 记录临界电阻值，计算噪声容限，验证TTL触发器抗干扰能力。

四、Logisim图形化仿真触发器逻辑

4.1 用Logisim设计D触发器

1. 打开Logisim，在“数字”库中选择“D Flip-Flop”元件；

2. 连接时钟（Clock）、数据（D）和输出（Q），添加探针观察状态；

3. 通过“模拟”→“单步执行”功能，手动触发时钟，观察D输入与Q输出的对应关系，如图4-1所示。

4.2 设计T触发器（由JK触发器转换）

1. 放置“JK Flip-Flop”元件，将J、K端短接后作为T输入；

2. 连接时钟和T输入，测试T=0时保持，T=1时翻转的功能，如图4-2所示。

五、VHDL仿真触发器的RTL级设计

5.1 D触发器的VHDL代码与仿真

代码示例（边沿D触发器）

vhdl

library ieee;
use ieee.std_logic_1164.all;

entity d_flipflop is
    port (
        clk : in std_logic;        -- 时钟输入
        d : in std_logic;          -- 数据输入
        q : out std_logic;         -- 输出
        reset_n : in std_logic     -- 异步复位（低电平有效）
    );
end entity;

architecture behavioral of d_flipflop is
begin
    process (clk, reset_n)
    begin
        if reset_n = '0' then
            q <= '0';            -- 复位
        elsif rising_edge(clk) then  -- 上升沿触发
            q <= d;              -- 数据锁存
        end if;
    end process;
end architecture;

仿真步骤（ModelSim）

1. 编写测试平台（Testbench），生成时钟和输入激励；

2. 编译代码，运行仿真，查看波形图：

- 验证reset_n有效时q置0；

- 验证clk上升沿时q更新为d的值，如图5-1所示。

六、仿真常见问题与解决方案

表格

问题现象 可能原因 解决方法
触发器输出状态异常（非0非1） 输入信号违反建立/保持时间 增加输入信号延迟，确保满足时序要求
同步RS触发器空翻 CP高电平期间输入信号变化 改用边沿触发器，或限制CP高电平持续时间
仿真结果与理论不符 元件模型选择错误（如混淆上升沿/下降沿） 检查芯片型号，确认触发方式（查看数据手册）
