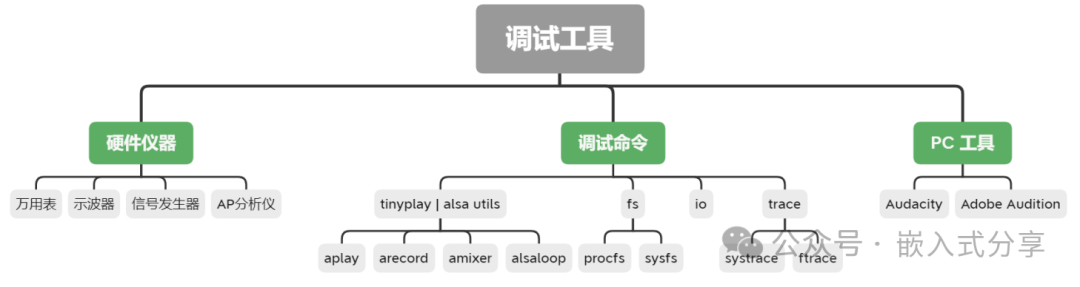

常用的Audio调试工具

调试思路

硬件方面：

（1）硬件供电与软件配置的domian一致，否则可能会造成功能异常，甚至芯片损坏等。

（2）使用示波器测量硬件信号：时钟和数据。测量时钟频率，幅度，占空比，jitter等是否符合协议规范（比如：当⼯作电压为3.3v，而实际时钟信号只有2v时，导致采集不到数据，原因可能是被外设拉低，或者对地短路，或者软件电压配置不正确等）。

软件方面：

（1）确认driver和配置dts，进入系统用i2cdetect -y -a X确认能否正确识别到音频设备。

（2）通过 procfs 确认声卡注册成功以及时钟是否设置正确。

（3）最后进行播录音测试，验证功能。

整体调试步骤如下：

第1步：确认引脚调用情况

cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins | grep i2s

第2步：确认声卡是否识别

 i2cdetect -y -a X

第3步：确认声卡是否注册成功

# cat /proc/asound/cards0 [rockchiprk809co]: rockchip_rk809- - rockchip,rk809-codecrockchip,rk809-codec7 [Loopback ]: Loopback - LoopbackLoopback 1
# ls /dev/snd/by-path controlC7 pcmC0D0p pcmC7D0p pcmC7D1pcontrolC0 pcmC0D0c pcmC7D0c pcmC7D1c timer

第4步：查看时钟设置是否正确​​​​​​​

cat /sys/kernel/debug/clk/clk_summary | grep -E "i2s0|mclk"cat /sys/kernel/debug/clk/clk_summary | grep i2s0_8ch_mclkoutcat /sys/kernel/debug/clk/clk_summary | egrep "i2s0|pll"

排查思路

（1）声卡注册失败

• 确认声卡驱动配置编译进系统；

• 根据 kmsg 定位原因：DAI，CODEC 或者 Machine，比如如下log表示DAI未注册上

[ 0.584114] rk-multicodecs vad-sound: ASoC: CPU DAI (null) not registered

• DAI fail：当 DMA 通道资源不足时，导致 DAI 注册失败，关闭其他使用 DMA 的模块，再次确认。

• CODEC fail：使用万用表 和 示波器 测量 CODEC 电压，时钟；

• 配合 i2c-tools 确认 i2c 设备通信是否正常。

（2）播放无声

• 确认音频源为非静音文件；

• 使用 aplay 或者 tinyplay 播放，定位问题是发生在用户态还是内核态；

• 播放等待10秒以上确认是否为 I/O error 问题；

• 使用 amixer 或者 tinymix 检查 CODEC 内部 DAC 通路是否打开，音量是否静音

• 查看 寄存器 配置，配合芯⽚⼿册或者 CODEC ⼿册确认配置是否正确：IOMUX，DAI，CODEC。

• 使⽤ 万⽤表 和 ⽰波器 测量电压，时钟，数据。确认电压，时钟正常，数据线上有波形；

• 测量CODEC 近端 模拟输出信号是否正常，测量 PA 使能 gpio 电平，逐级定位问题点。

（3）录音无声

• CODEC 端通过信号发生器生成 1k0 波形输入；

• 使用 arecord 或者 tinycap 录音，定位问题是生在用户态还是内核态；

• 录音等待10秒以上确认是否为 I/O error 问题；

• 使用 amixer 或者 tinymix 检查 CODEC 内部 ADC 通路是否打开，音量是否静音；

• 查看 寄存器 配置，配合芯片册或者 CODEC 手册确认配置是否正确：IOMUX，DAI，CODEC。

• 使用万用表 和示波器测量电压，时钟，数据。确认电压，时钟正常，数据线上有波形；测量CODEC 近端模拟输⼊信号是否正常，逐级定位问题点。

（4）I/O error

播放录⾳10秒以上⽆响应时内核 log 打印： playback/capture write error DMA or IRQ trouble?

• 通过 寄存器 查询 DAI 控制器 FIFO COUNT寄存器，是否已经停止计数；

• 通过 procfs 查看 dma 中断是否更新： cat /proc/interrupts | grep dma；

• 通过 寄存器 查询 DMA 控制器 channel status 寄存器（偏移地址：0x100）是否异常停止；

• DAI 工作于 slave 时，请确保外设时钟在 DAI 的整个⽣命周期持续提供，如果无法保证，请保持常开。
