一、浮空输入

1.什么是浮空输入?

  • 内部无电阻连接:引脚内部既未通过上拉电阻连接至电源(VDD),也未通过下拉电阻连接至地(GND)。

  • 高阻抗状态:引脚呈现高输入阻抗(典型值 >1MΩ),对外部电路负载极小。

  • 完全依赖外部电路:引脚的电平状态100%由外部连接的器件或电路驱动,MCU内部不提供任何默认电平。

二、上下拉输入

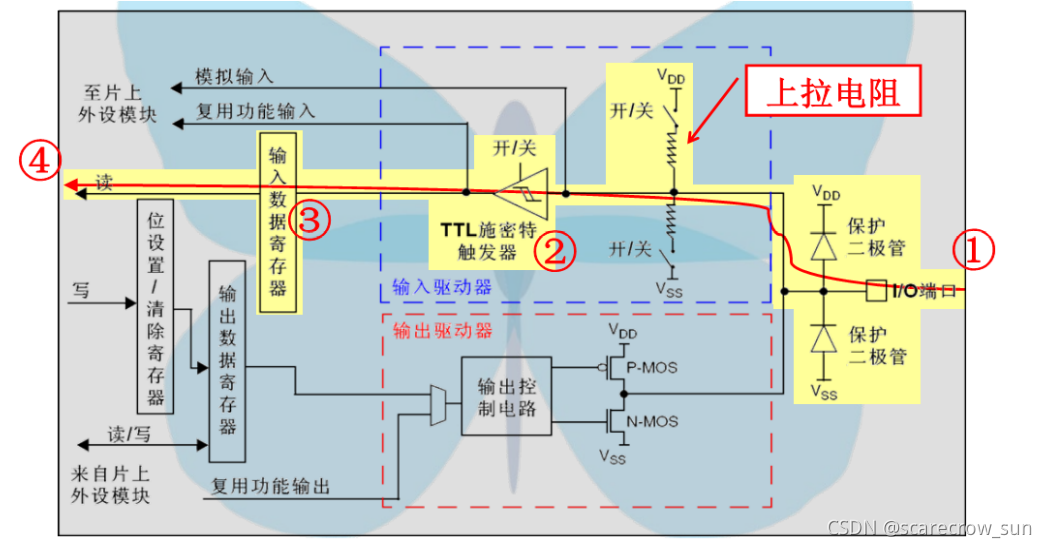

1.上拉输入

  无信号默认高电平,低电平触发可靠(抗干扰强,专检低电平信号)

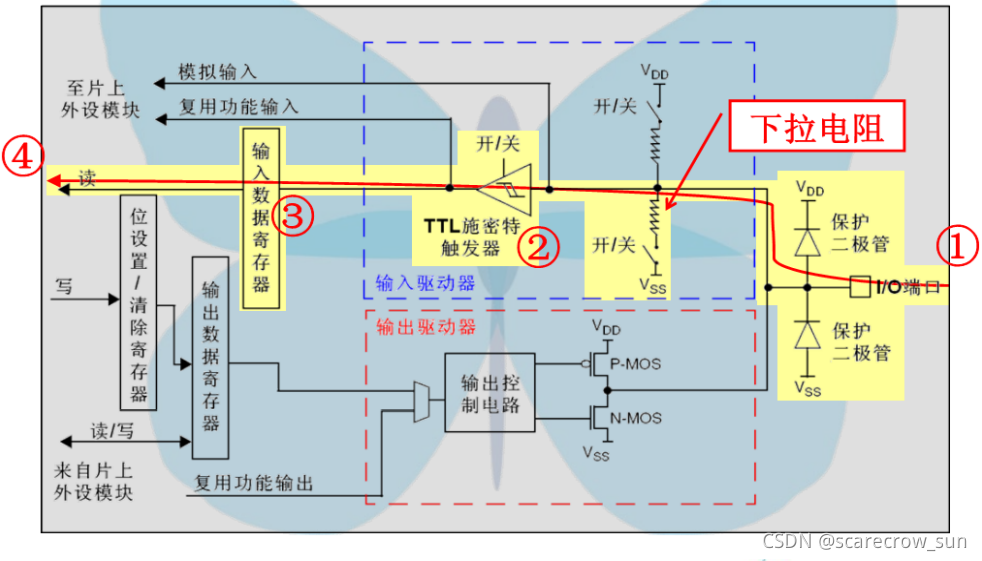

2.下拉输入

  无信号默认低电平,高电平触发可靠(抗干扰强,专检高电平信号)


总结

将其总结为公式形式,简单明了直观

浮空输入 = 无内部上拉/下拉电阻 + 高输入阻抗 + 电平完全由外部电路驱动
核心风险:悬空时电平不可预测!

上拉输入 = 内部上拉电阻至VDD + 默认高电平 + 外部可拉低电平
核心优势:悬空时保持稳定高电平!

下拉输入 = 内部下拉电阻至GND + 默认低电平 + 外部可拉高电平
核心优势:悬空时保持稳定低电平!
