【Altium Designer】---- 01创建工程
Altium Designer工程创建与文件结构管理指南 摘要：本文详细介绍了在Altium Designer中创建新工程的步骤和文件结构管理方法。通过"文件-新建-项目"路径创建工程时，系统会自动生成工程文件夹。建议在工程目录下建立SCH、PCB、SCH_Lib和PCB_Lib四个子文件夹，分别存放原理图、PCB、元件库和封装库文件。一个工程可以有多个原理图文件，但只能包含一
·
1 创建工程

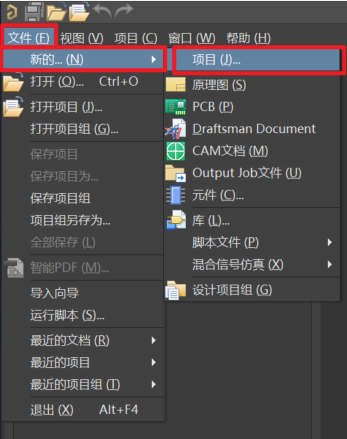

依次点击文件、新的、项目

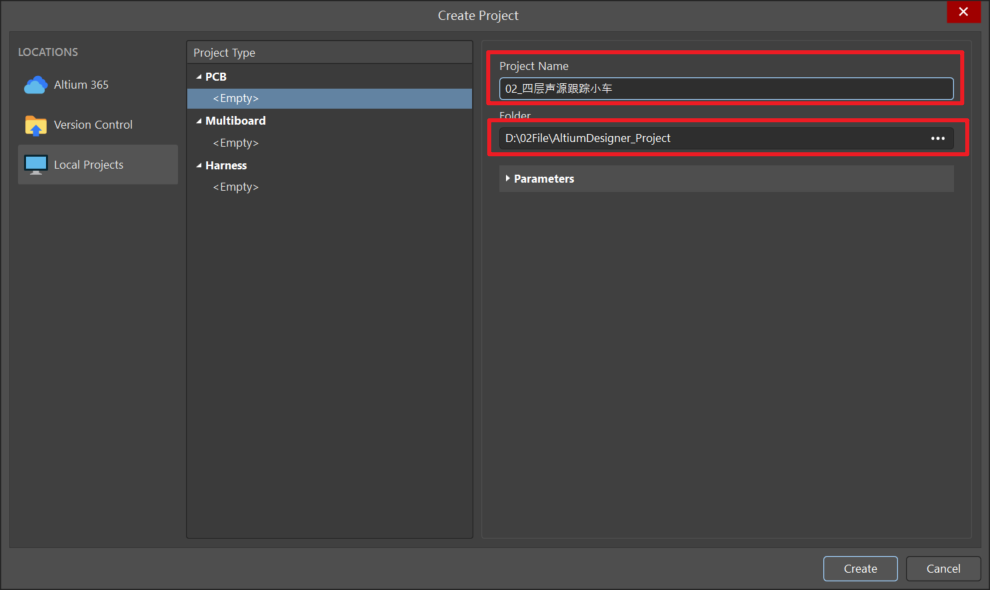

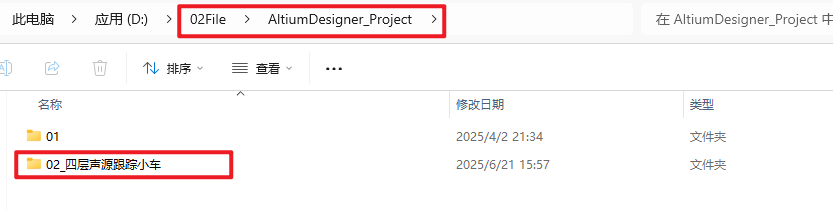

在Project Name中输入项目名称，系统会在下面的Folder路径下新建一个名为Project Name的工程文件夹来存放项目
2 工程文件结构
进入创建的项目工程文件夹，已经存在一个总的工程文件，后续双击此文件就能直接打开工程，并自动绑定工程所包含的所有原理图、PCB等工程文件

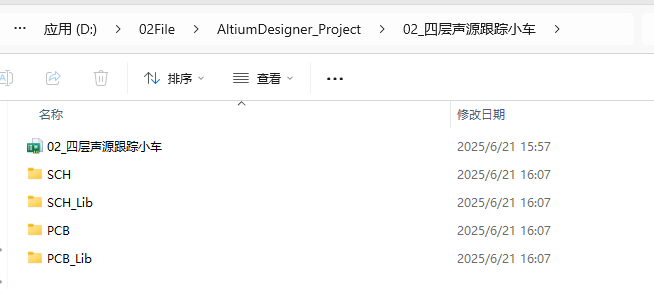

在该文件夹下新建SCH、PCB、SCH_Lib、PCB_Lib四个文件夹，分别用于存放原理图文件、PCB文件、原理图库文件、PCB封装库文件

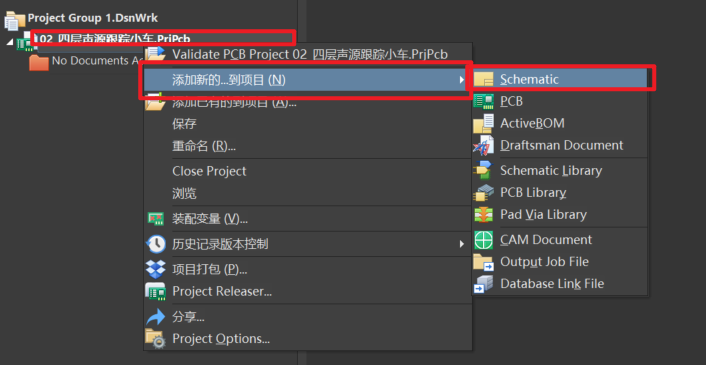

2.1 添加SCH文件

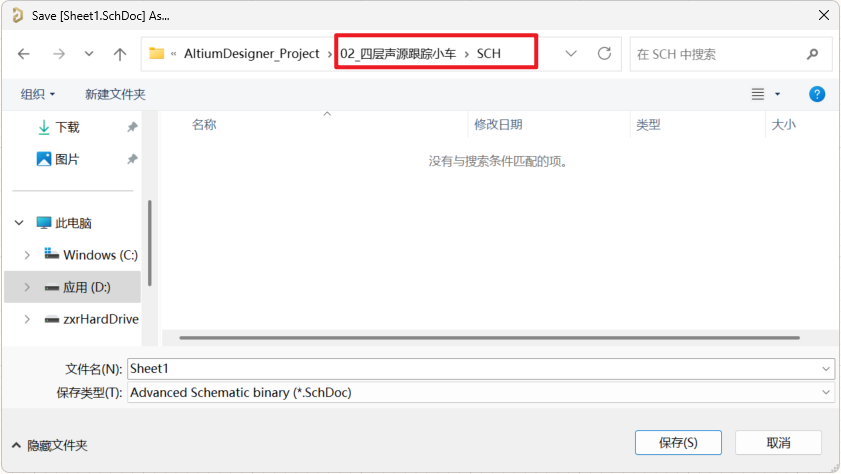

保存原理图文件，选择保存在工程文件夹里的SCH文件夹下

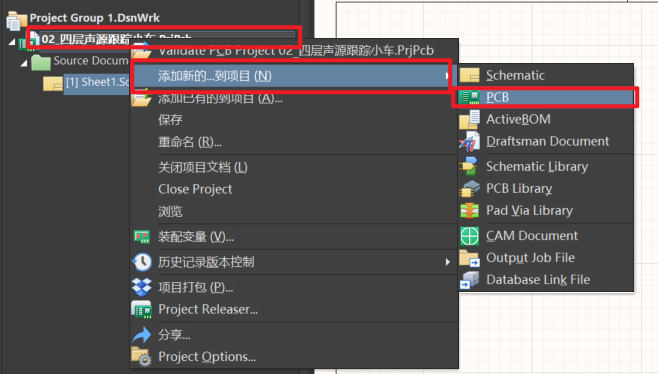

2.2 添加PCB文件

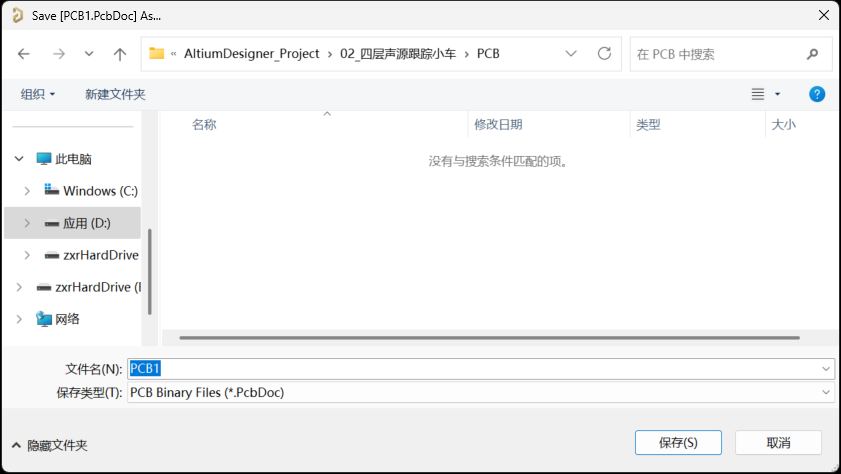

保存PCB文件，选择保存在工程文件夹里的PCB文件夹下
一个AD项目工程下，可以有多个SCH文件，但只能有一个PCB文件

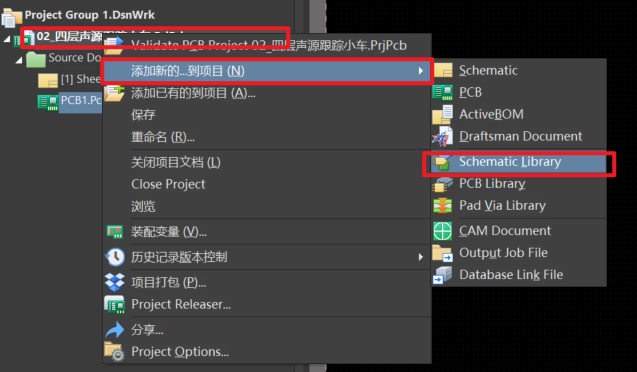

2.3 添加原理图库文件

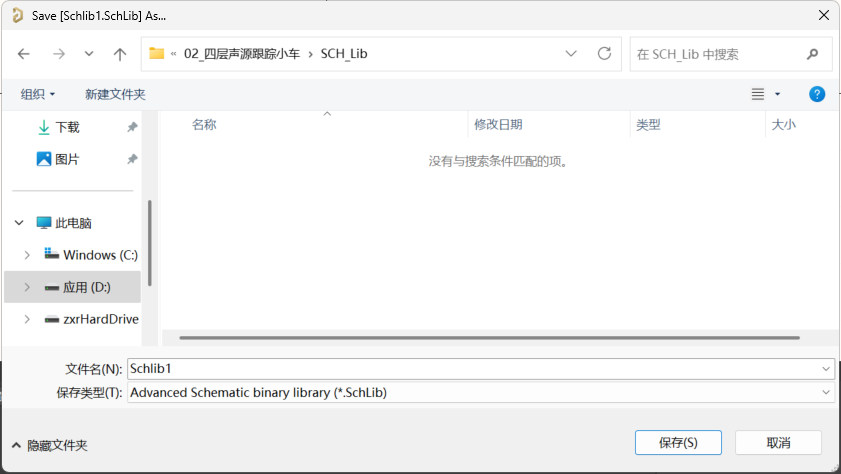

同样保存到对应文件夹下

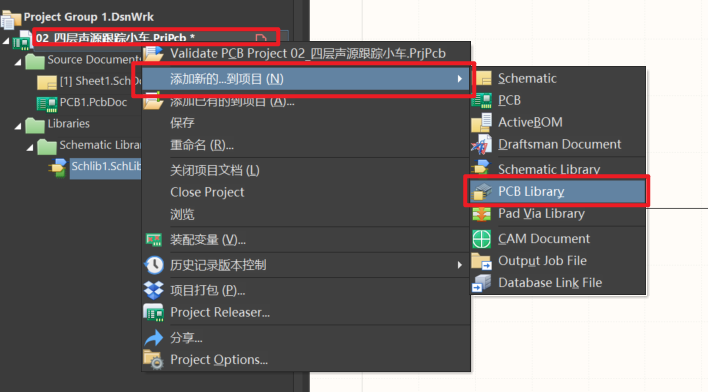

2.4 添加PCB封装库文件

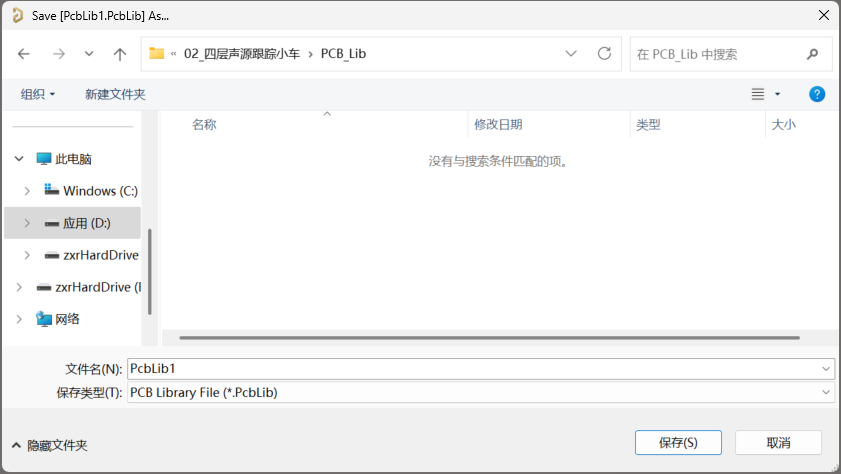

保存
全部层级结构创建完成后，软件界面工程如下所示

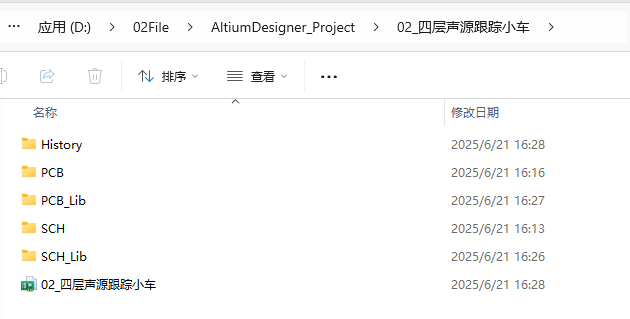

工程文件夹如下所示，其中History文件夹是由软件自动生成的
