一、协议帧结构的波形

二、完整帧示例波形：

关键时序参数 (Specified by Mode):

关于I2C的硬件介绍请参看：

《I2C的硬件特性与设计要求》

这一篇一起来看看I2C的协议：

一、协议帧结构的波形

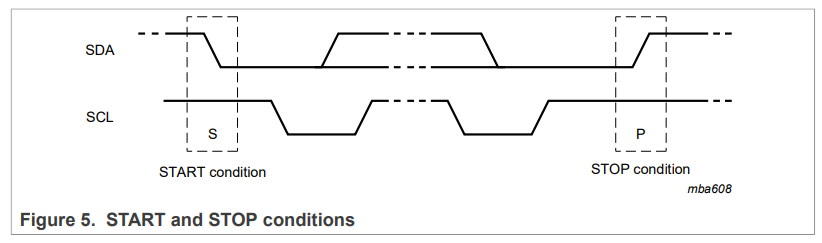

起始条件 (START Condition - S):
- 波形: 当 SCL 线为 高电平 (1) 时，SDA 线发生一个 从高到低 (1 -> 0) 的下降沿。
- 作用: 表示一次传输的开始。它唤醒所有从设备，准备接收地址。主设备发起。
停止条件 (STOP Condition - P):
- 波形: 当 SCL 线为 高电平 (1) 时，SDA 线发生一个 从低到高 (0 -> 1) 的上升沿。
- 作用: 表示一次传输的结束。主设备释放总线（将 SDA 和 SCL 置为高阻态，由上拉电阻拉高）。主设备发起

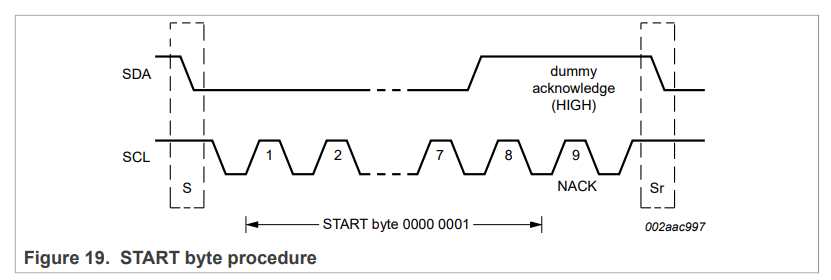

重复起始条件 (Repeated START Condition - Sr):
- 波形: 与起始条件 (S) 完全相同 (SCL 高时 SDA 从高到低)。
- 作用: 在不释放总线（不发送停止条件 P）的情况下，终止当前通信并开始一次新的通信（例如，切换读写方向或寻址另一个从设备）。比先 P 再 S 效率更高。主设备发起。

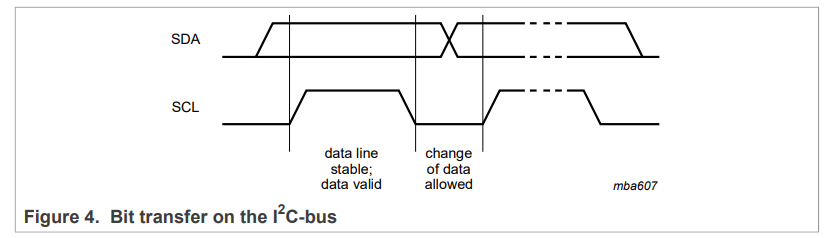

数据位传输 (Data Bit Transfer):
- 规则: 数据在 SCL 低电平期间可以变化，在 SCL 高电平期间必须保持稳定。 接收端在 SCL 高电平的中间采样 SDA 的值。
- 波形:
  - SCL Low: SDA 线被发送设备驱动为下一个要传输的位 (0 或 1)。
  - SCL Rising Edge: SDA 线上的数据位被“锁定”。
  - SCL High: SDA 线 必须保持稳定。接收设备在 SCL 高电平的中间（或稍后，满足建立/保持时间）采样 SDA 的值。
  - SCL Falling Edge: 发送设备可以准备下一个数据位（改变 SDA）。
- 顺序: 数据传输总是 最高位 (MSB) 在前。
应答位 (Acknowledge Bit - ACK):
- 位置: 紧跟在每个字节（8 位数据）之后，由接收方发送。
- 波形:
  - ACK (确认): 发送方（主或从）释放 SDA 线（输出高阻态）。接收方（从或主）在应答时钟脉冲 (ACK 对应的 SCL 高电平）期间 将 SDA 线主动拉低 (0)。这表示接收方成功收到了字节并准备好接收下一个。
  - NACK (非确认 / Not Acknowledge): 发送方释放 SDA 线。接收方在应答时钟脉冲 (ACK 对应的 SCL 高电平）期间 不拉低 SDA 线，允许上拉电阻将其保持为高 (1)。这表示：
    - 接收方未成功接收字节（例如，校验错）。
    - 接收方无法接收更多数据（例如，缓冲区满）。
    - 主设备在读取最后一个字节后发送 NACK，通知从设备传输即将结束。
    - 寻址时无设备响应。
- 时序: ACK/NACK 位遵循与数据位相同的时序规则（数据在 SCL 低变，在 SCL 高稳并被采样）。

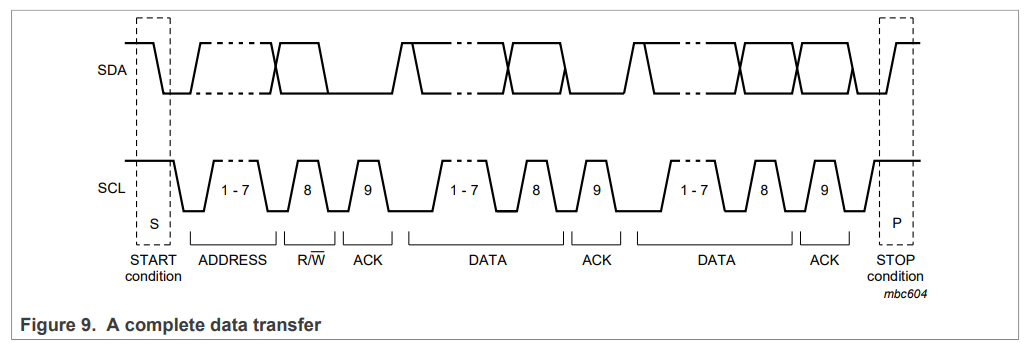

二、完整帧示例波形：

Start (S): SCL 高时 SDA 下降沿。
地址字节 (7-bit Addr + R/W):
- 主设备发送 7 位从设备地址 (A6-A0)。
- 接着发送 1 位方向位 (R/W): 0 表示主设备要写数据到从设备 (Write)，1 表示主设备要读数据从从设备 (Read)。
- 总共 8 位 (1 字节)。
ACK (1): 被寻址的从设备拉低 SDA 作为应答。
数据字节: 根据 R/W 位决定方向：
- Write (R/W=0): 主设备发送数据字节 (D7-D0)。
- Read (R/W=1): 从设备发送数据字节 (D7-D0)。主设备在 SCL 低时释放 SDA，从设备在 SCL 低时驱动 SDA。
ACK (2): 对于 Write，从设备应答 (拉低 SDA)。对于 Read，主设备在读取最后一个字节后发送 NACK (不拉低 SDA) 通知从设备结束；读取非最后一个字节时，主设备发送 ACK (拉低 SDA) 要求继续发送。
... : 可以传输多个数据字节，每个字节后跟一个 ACK/NACK。
Stop (P): SCL 高时 SDA 上升沿。主设备释放总线。

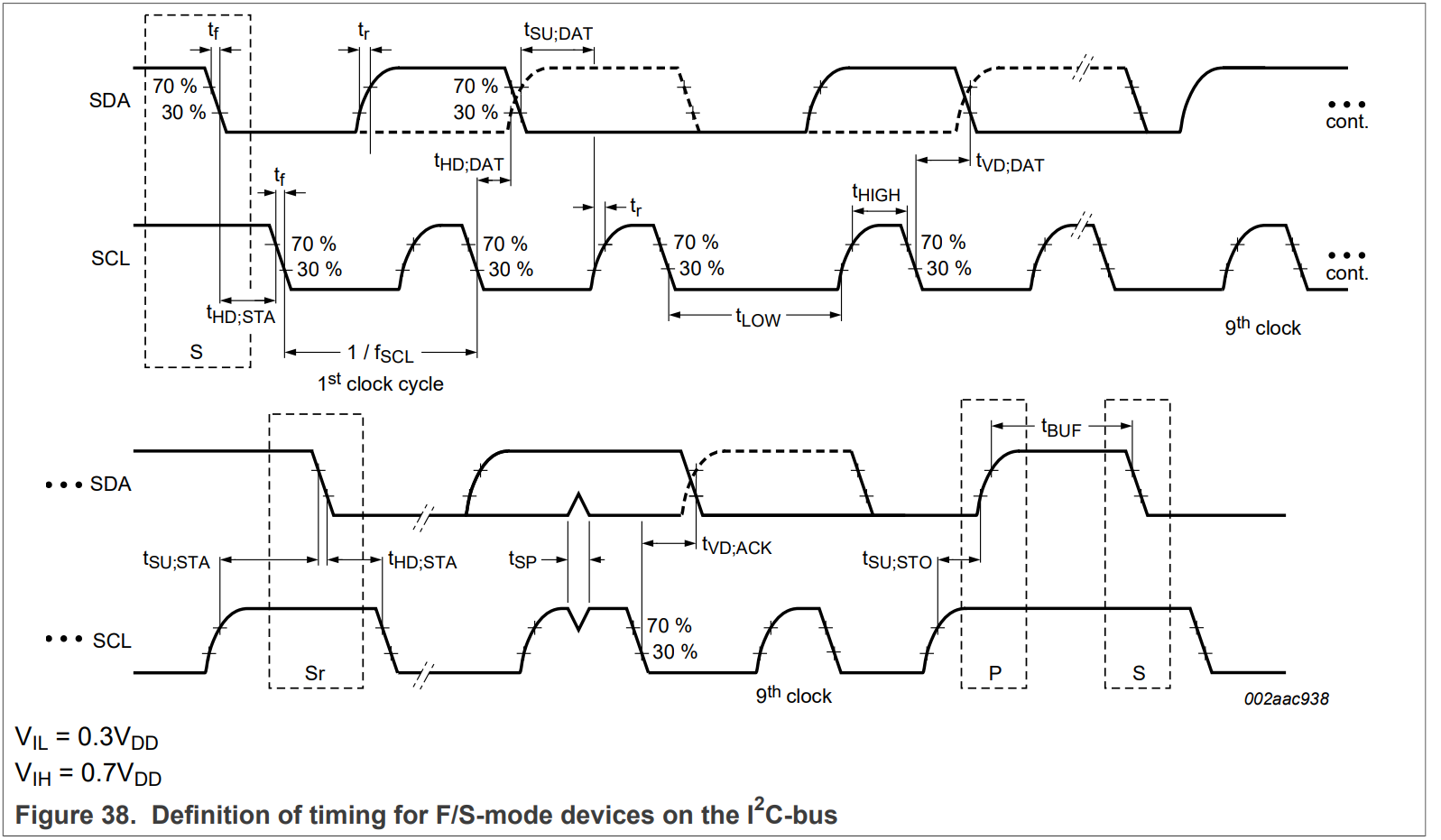

关键时序参数 (Specified by Mode):

I²C 规范定义了不同速度模式下必须满足的最小/最大时间要求。以下是常见模式的关键参数：

时序参数	描述	标准模式 (100 kHz)	快速模式 (400 kHz)	快速模式+ (1 MHz)	高速模式 (3.4 MHz)
`fSCL`	SCL 时钟频率	≤ 100 kHz	≤ 400 kHz	≤ 1000 kHz	≤ 3400 kHz
`tLOW`	SCL 时钟低电平时间	> 4.7 μs	> 1.3 μs	> 0.5 μs	> 0.16 μs
`tHIGH`	SCL 时钟高电平时间	> 4.0 μs	> 0.6 μs	> 0.26 μs	> 0.06 μs
`tSU;STA`	起始条件建立时间 (SCL 变高到 SDA 变低)	> 4.7 μs	> 0.6 μs	> 0.26 μs	> 0.06 μs
`tHD;STA`	起始条件保持时间 (SDA 变低后 SCL 保持低的时间)	> 4.0 μs	> 0.6 μs	> 0.26 μs	> 0.06 μs
`tSU;STO`	停止条件建立时间 (SCL 变高前 SDA 必须变低的时间)	> 4.0 μs	> 0.6 μs	> 0.26 μs	> 0.06 μs
`tSU;DAT`	数据建立时间 (SCL 上升沿前，SDA 必须稳定的时间)	> 250 ns	> 100 ns	> 50 ns	> 10 ns
`tHD;DAT`	数据保持时间 (SCL 下降沿后，SDA 必须保持稳定的时间)	> 0 ns (通常≥0)	> 0 ns (通常≥0)	> 0 ns (通常≥0)	> 0 ns (通常≥0)
`tBUF`	停止到起始时间 (总线空闲时间)	> 4.7 μs	> 1.3 μs	> 0.5 μs	> 0.16 μs
`tVD;DAT`	数据有效时间 (SCL 下降沿后，SDA 数据有效的时间)	< 3.45 μs	< 0.9 μs	< 0.45 μs	< 0.15 μs
`tVD;ACK`	应答有效时间 (SCL 下降沿后，`ACK` 信号有效的时间)	< 3.45 μs	< 0.9 μs	< 0.45 μs	< 0.15 μs
`tR` (SCL/SDA Rise)	信号上升时间 (受总线电容 `Cb` 和上拉电阻 `Rp` 影响)	< 1000 ns	< 300 ns	< 120 ns	< 40 ns (HS)
`tF` (SCL/SDA Fall)	信号下降时间 (通常由器件驱动能力决定，较快)	< 300 ns	< 300 ns	< 120 ns	< 40 ns (HS)

为什么这些时序很重要？

数据可靠性 (tSU;DAT, tHD;DAT): 确保接收方在 SCL 上升沿采样时，SDA 数据是稳定且正确的。
起始/停止条件识别 (tSU;STA, tHD;STA, tSU;STO): 保证所有设备都能明确无误地检测到帧的开始和结束。
ACK/NACK 有效性 (tVD;ACK): 发送方需要知道接收方是否成功接收了数据。
总线竞争与仲裁 (多主): 依赖于严格的时序，确保在仲裁过程中数据不会丢失。
速度兼容性 (tLOW, tHIGH): 决定了总线能达到的最高时钟频率。
信号完整性 (tR, tF): 过慢的上升时间（通常由上拉电阻过大或总线电容过大引起）是导致高速通信失败的最常见硬件原因。它可能导致违反 tSU;DAT 或 tHIGH 要求。

调试提示：

使用示波器观察 SDA 和 SCL 波形是调试 I²C 问题最有效的方法。
重点检查:
- 起始/停止条件 是否符合定义 (SCL 高时 SDA 跳变)。
- SCL 高电平期间 SDA 是否稳定 (无毛刺或缓慢变化)。这是数据建立/保持时间违规的直接表现。
- ACK 位 是否正确拉低 (有无设备响应？设备是否忙？)。
- 信号上升时间 (tR) 是否满足所选模式的要求。如果上升沿太缓，尝试减小上拉电阻 Rp 或减少总线上的设备/缩短走线以降低电容 Cb。
- 时序参数（特别是 tSU;DAT 和 tR）是否在规范范围内。
