GPS和芯星通UM982初始化配置过程和测试问题

摘要：通过UM982模块配置GPS串口通信，需连接TTL转USB模块至电脑，选择COM3串口并设置波特率为115200。发送特定配置指令后需调整波特率至230400，确认硬件连接正常并使用3~5V供电的有源天线（需实测电压）。配置完成后重启设备将自动输出GPS数据。注意无源天线无法获取卫星信号。

Kirio.Xu

2837人浏览 · 2025-06-22 09:36:13

Kirio.Xu · 2025-06-22 09:36:13 发布

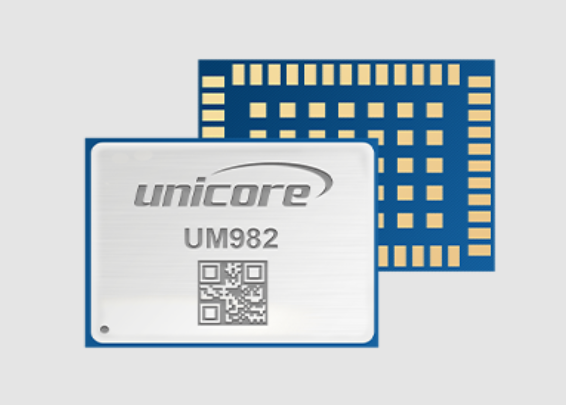

首先在UM982中选择你想使用的串口，然后做线，供电部分保持不变将串口的Tx和Rx和GND飞出来连接到TTL转USB模块接到电脑上。

我选择的是COM3，然后使用串口助手打开串口，BaudRate设置为115200，使用串口的ASCII发送，输入以下指令后发送：

FRESET
CONFIG COM3 230400 8 n 1  //配置完这一项将串口助手波特率修改为230400
GPGGA COM3 0.2
CONFIG HEADING FIXLENGTH
CONFIG UNDULATION AUTO
CONFIG
UNIHEADINGA COM3 0.200
AGRICA COM3 0.200
MODE ROVER UAV
GNGGA COM3 0.200
GNRMC COM3 0.200
VERSIONA
SAVECONFIG

重新上电启动后会自动打印GPS数据。

注意！以上操作是在硬件正常的情况下，天线要使用3~5V供电的有源天线，无源天线无法获得卫星数据，天线会对电压有衰减，需测量实际电压值看是否可以驱动有源天线正常工作。
