三极管开关电路基极限流电阻计算
三极管饱和导通的时候，CE间的电压约为0V。总电压5V减去压降电压2V然后再除以允许导通电流20mA结果就是灯珠上面的限流电阻150欧。三极管作开关器件的时候，工作在饱和状态。
·

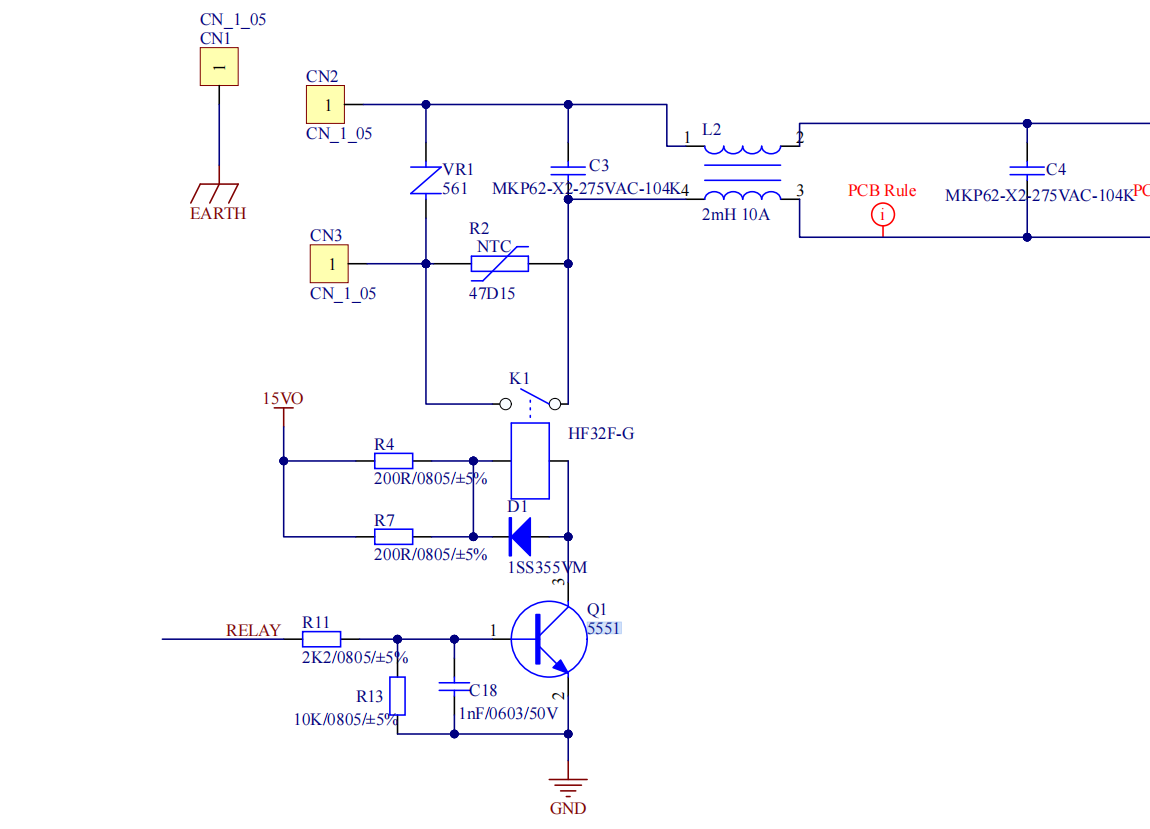

这是一个由三极管控制继电器的开关电路：

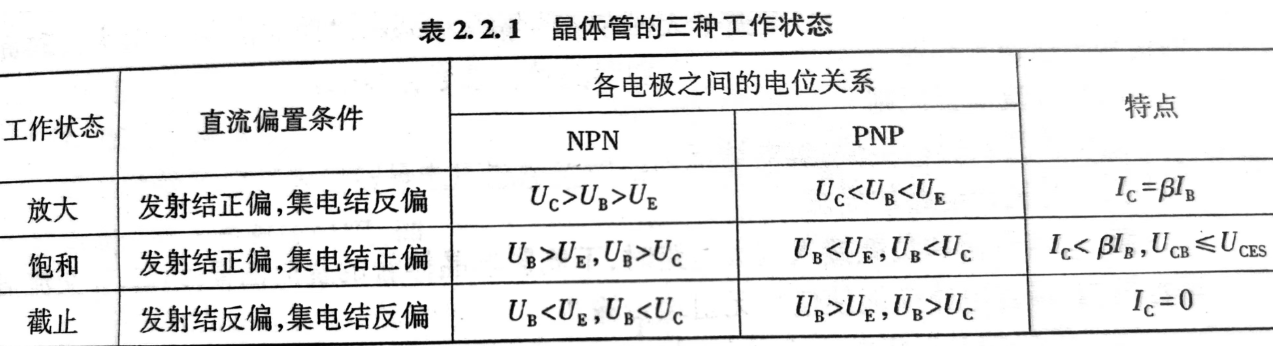

先看一下三极管的三种工作状态:

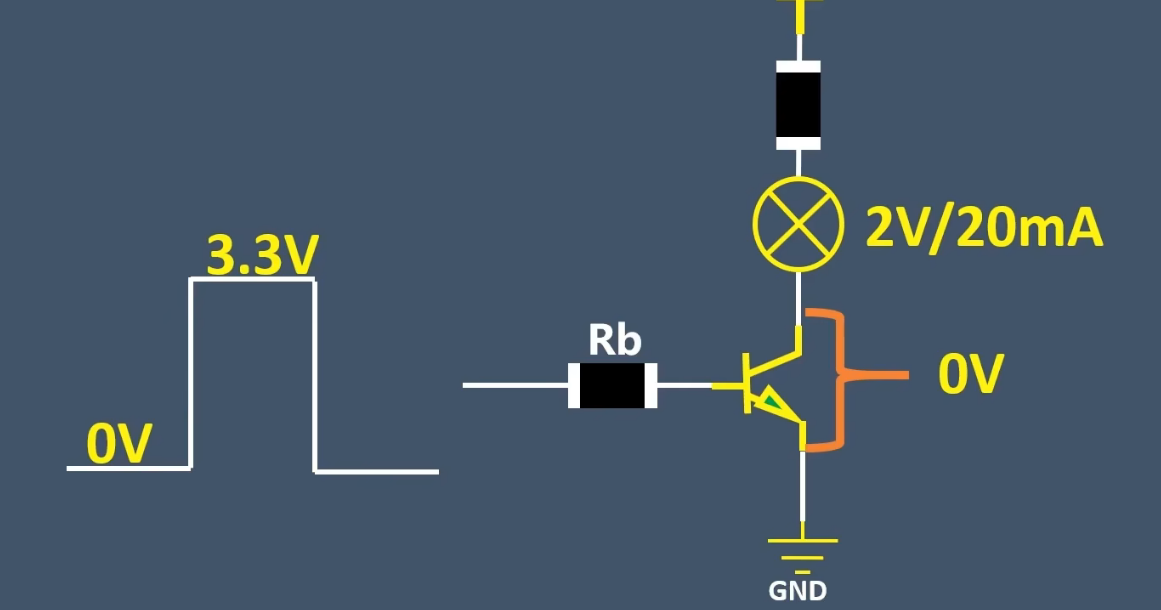

三极管饱和导通的时候，CE间的电压约为0V。总电压5V减去压降电压2V然后再除以允许导通电流20mA结果就是灯珠上面的限流电阻150欧。

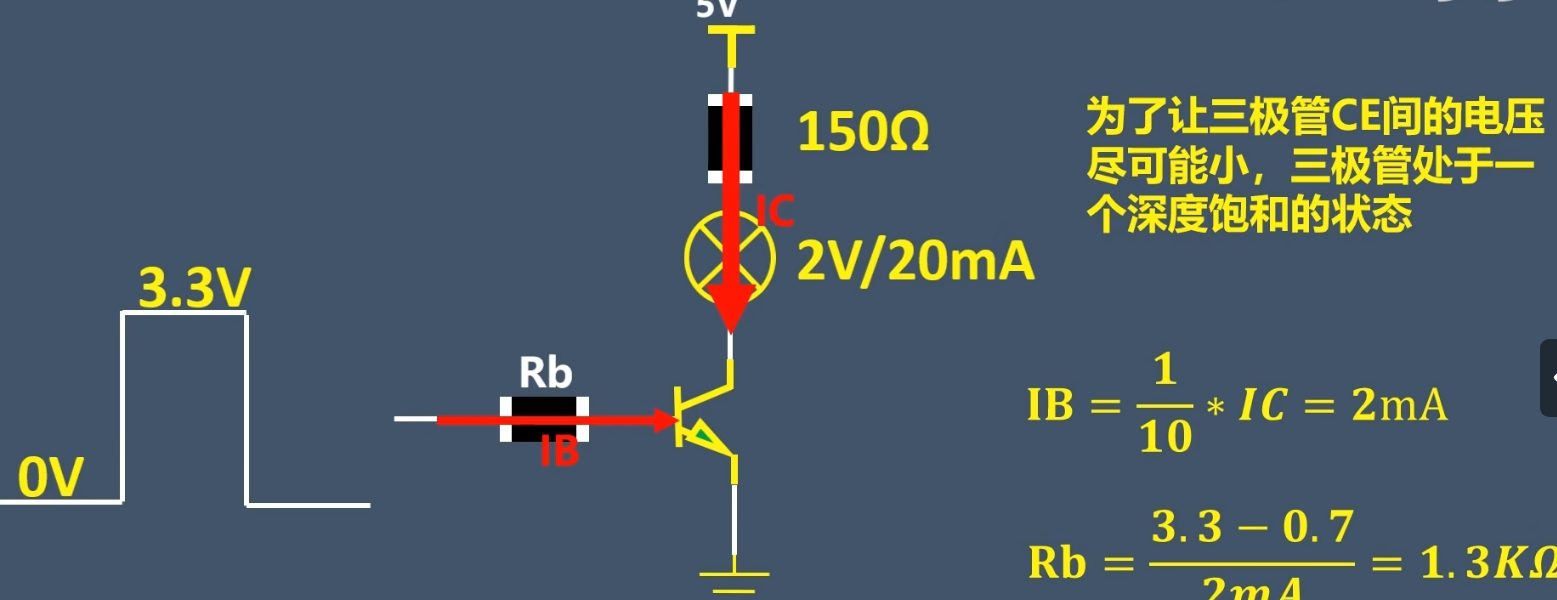

三极管作开关器件的时候，工作在饱和状态。下图中的0.7V压降，是BE间二极管的压降：

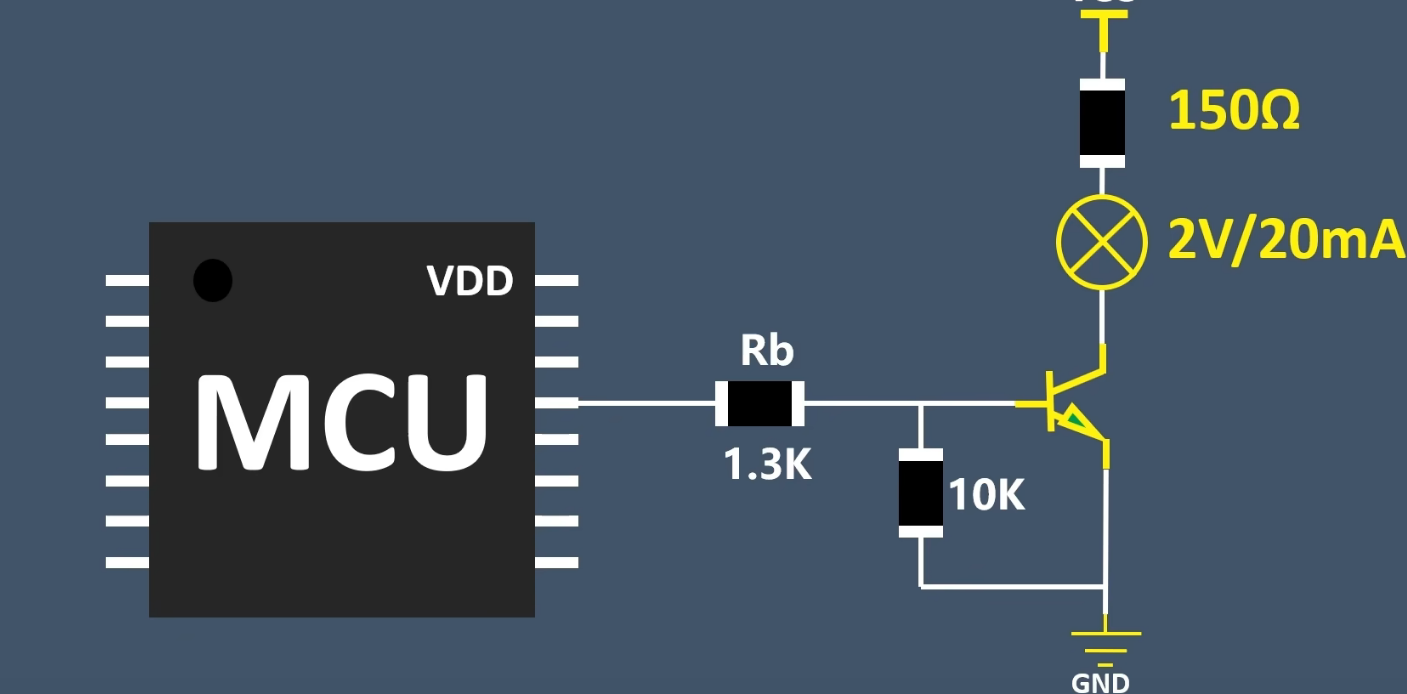

下面的10K电阻是下拉电阻：
