原因乘法器阻抗不匹配，其余模块的输出阻抗都是50欧姆，但是为什么这个乘法器显示他的输入阻抗匹配是50欧姆，商家给出的理由是需要这个乘法器带后级

 我在乘法器的输入端接入一个接地电阻后解决了这个问题

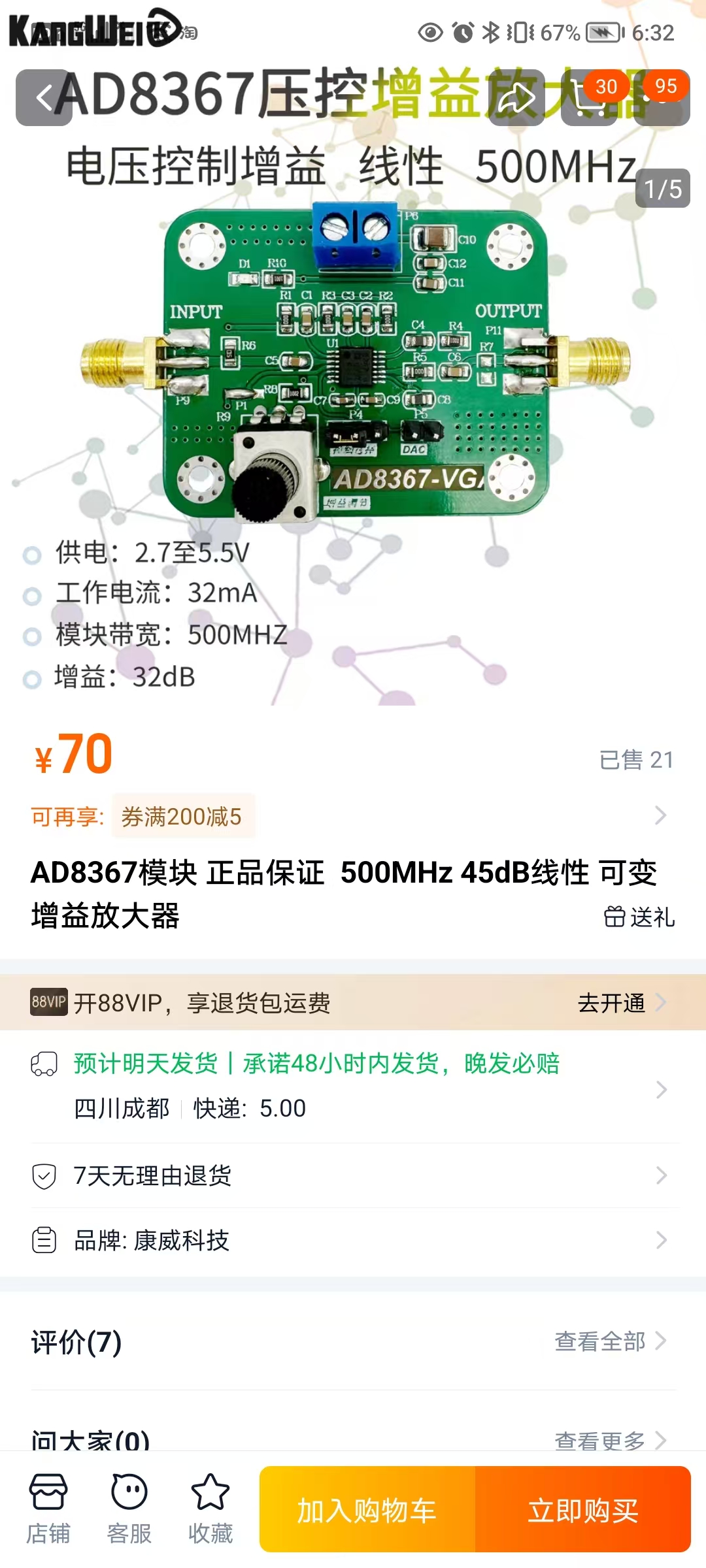

使用的是这个放大器

 为什么我在乘法器输入端接入一个接地的1.2K的电阻后解决问题了

 问题原因分析 核心问题在于直流偏置（DC Offset）和阻抗匹配的相互作用，而非单纯的阻抗不匹配。以下是逐步分析： 1.  AD9959的输出特性： ◦  AD9959是一个DDS（直接数字频率合成）芯片，其输出通常包含直流偏置电压。根据AD9959的数据手册，输出放大器（如差分输出或单端输出）的共模电压（DC偏置）通常在电源电压的一半（例如，VDD = 3.3V时，偏置约1.65V；VDD = 5V时，偏置约2.5V）。这是芯片设计的固有特性。  ◦  当AD9959输出信号时，它包含交流信号（如2MHz和40MHz）叠加在这个直流偏置上。示波器的高输入阻抗（通常为1MΩ或更高）不会显著加载信号，因此您能观察到完整的波形（交流+直流），看起来"正常"。    2.  乘法器的输入特性： ◦  您的乘法器模块输入阻抗为50Ω，设计用于50Ω系统。但许多低成本或标准乘法器模块（如模拟乘法器IC AD633 或类似产品）是直流耦合的，这意味着它们对输入信号的直流分量敏感。  ◦  如果输入信号有较高的直流偏置（如AD9959的1.65V），乘法器内部的工作点（偏置点）可能被推入非线性区或饱和区，导致输出为零或失真。尤其在高频（40MHz）下，这个问题更易发生，因为乘法器的带宽和动态范围受限。  ◦  商家推荐100kΩ输入阻抗的乘法器，因为高输入阻抗（100kΩ）对直流偏置更不敏感，且不易加载源信号。    3.  为什么信号源工作正常，而AD9959不正常？ ◦  您的信号源（如函数发生器）可能默认输出交流耦合信号，或者其输出电路设计为去除直流分量。因此，当信号源输出2MHz和40MHz信号时，它们是"纯净"的交流信号，没有直流偏置，乘法器能正常输出AM波。  ◦  AD9959输出则包含直流偏置，直接输入到50Ω乘法器时，直流分量被放大或导致乘法器饱和。乘法器没有输出波形，是因为其内部电路（如运放或乘法核心）被驱动到截止或饱和状态。    4.  为什么添加1.2kΩ电阻接地解决了问题？ ◦  添加1.2kΩ电阻接地在乘法器输入端，相当于创建了一个直流偏置调整电路： ■  电阻（1.2kΩ）与乘法器的输入阻抗（50Ω）并联，总负载阻抗约为48Ω（计算：1/(1/50 + 1/1200) ≈ 48Ω），这与AD9959的输出阻抗（50Ω）几乎匹配，因此阻抗匹配不是主要问题。  ■  关键作用：该电阻提供了一个到地的直流路径（pull-down resistor），将输入端的直流偏置电压拉低（例如，从1.65V拉低到接近0V）。这样，乘法器输入信号的直流分量被衰减，交流信号（2MHz和40MHz）得以保留，乘法器工作点恢复正常。    ◦  本质上，这个电阻充当了一个简易的直流偏置消除器，使信号更接近乘法器所需的输入条件（低直流偏置或纯交流）。    5.  为什么阻抗匹配不是根本原因？ ◦  AD9959输出阻抗50Ω和乘法器输入阻抗50Ω理论上匹配，能最大化功率传输。但问题出在直流偏置上： ■  当负载阻抗为50Ω时，AD9959的直流偏置电压在负载上产生电流（根据欧姆定律，I = V_dc / R_load），这可能导致乘法器输入级的直流电平异常。  ■  高输入阻抗示波器（1MΩ）对直流偏置影响小，因此信号显示正常；但50Ω乘法器加载后，直流分量被"短路"，影响工作点。    ◦  添加1.2kΩ电阻后，虽然总阻抗变化不大，但直流偏置被拉低，解决了饱和问题。     商家推荐高输入阻抗乘法器的原因 •  输入阻抗100kΩ的乘法器（如某些专业乘法器模块）有以下优势： ◦  减少加载效应：对于AD9959（50Ω输出阻抗），高阻抗负载（100kΩ >> 50Ω）意味着信号幅度几乎无衰减（电压传输接近100%），无需外部匹配。  ◦  更好的直流偏置容忍性：高输入阻抗乘法器通常设计为直流耦合但偏置范围宽，或内置交流耦合电容，不易受源端直流偏置影响。  ◦  易用性：无需外部电阻或电容，简化电路设计。    •  商家推荐此类乘法器，是因为它更适合您的应用（DDS输出驱动），避免您手动调整偏置。   解决方案和建议 您已通过添加电阻临时解决问题，但为了长期稳定性和信号质量，建议以下优化： 1.  添加交流耦合电容（推荐首选方法）： ◦  在AD9959输出和乘法器输入之间串联一个电容（如0.1μF陶瓷电容），以阻隔直流偏置，只允许交流信号通过。  ◦  计算电容值：对于2MHz和40MHz信号，选择电容使其阻抗远低于负载阻抗（50Ω）。例如： ■  在2MHz时，0.1μF电容的阻抗为 |Z| = 1/(2πfC) ≈ 0.8Ω（远小于50Ω），能有效耦合。    ◦  电路示例： text 复制 下载  AD9959 Output → [Capacitor, e.g., 0.1μF] → Multiplier Input
                         ↑
                         Resistor (optional, e.g., 50Ω to GND for matching)  ◦  优点：简单、低成本，彻底消除直流偏置问题。示波器已证明信号质量好，添加电容不会影响波形。    2.  更换乘法器模块： ◦  遵循商家建议，购买输入阻抗100kΩ的乘法器（如ADI公司的AD834或类似产品）。这类乘法器更适合DDS输出，无需外部调整。  ◦  优点：一劳永逸，提高系统可靠性。    3.  如果保留现有乘法器，优化偏置电路： ◦  您添加的1.2kΩ电阻是有效的，但可以优化： ■  使用一个电阻分压网络，精确设置直流偏置点（例如，用两个电阻创建虚拟地）。  ■  或添加一个可调偏置电路（如电位器）。    ◦  确保电阻值选择：1.2kΩ可行，但计算值更佳。例如，目标是将直流偏置拉低到0V，电阻值应满足： ■  假设AD9959直流偏置为1.65V，目标输入直流电压为0V，则电流 I = V_dc / R_total。  ■  但乘法器输入阻抗50Ω也参与分压，需仿真或测试（您的1.2kΩ已有效，无需更改）。      4.  检查电路连接： ◦  确保所有连接使用50Ω同轴电缆，减少反射（尤其40MHz高频信号）。  ◦  验证AD9959的输出配置：查阅数据手册，确认输出模式（单端/差分），必要时调整增益或偏置寄存器设置（例如，通过SPI接口降低内部偏置）。     总结 问题根源是AD9959的输出直流偏置导致50Ω输入阻抗的乘法器饱和，而非阻抗失配。添加1.2kΩ电阻接地拉低了直流电平，使乘法器工作在线性区。商家推荐100kΩ输入阻抗乘法器是合理建议，能避免此类问题。长期方案推荐添加交流耦合电容或升级乘法器。 如果您提供更多细节（如AD9959电源电压、乘法器型号或电路图），我可以给出更精确的计算和建议。
