1 导入元器件符号

1.1 打开对应的元器件符号编辑器

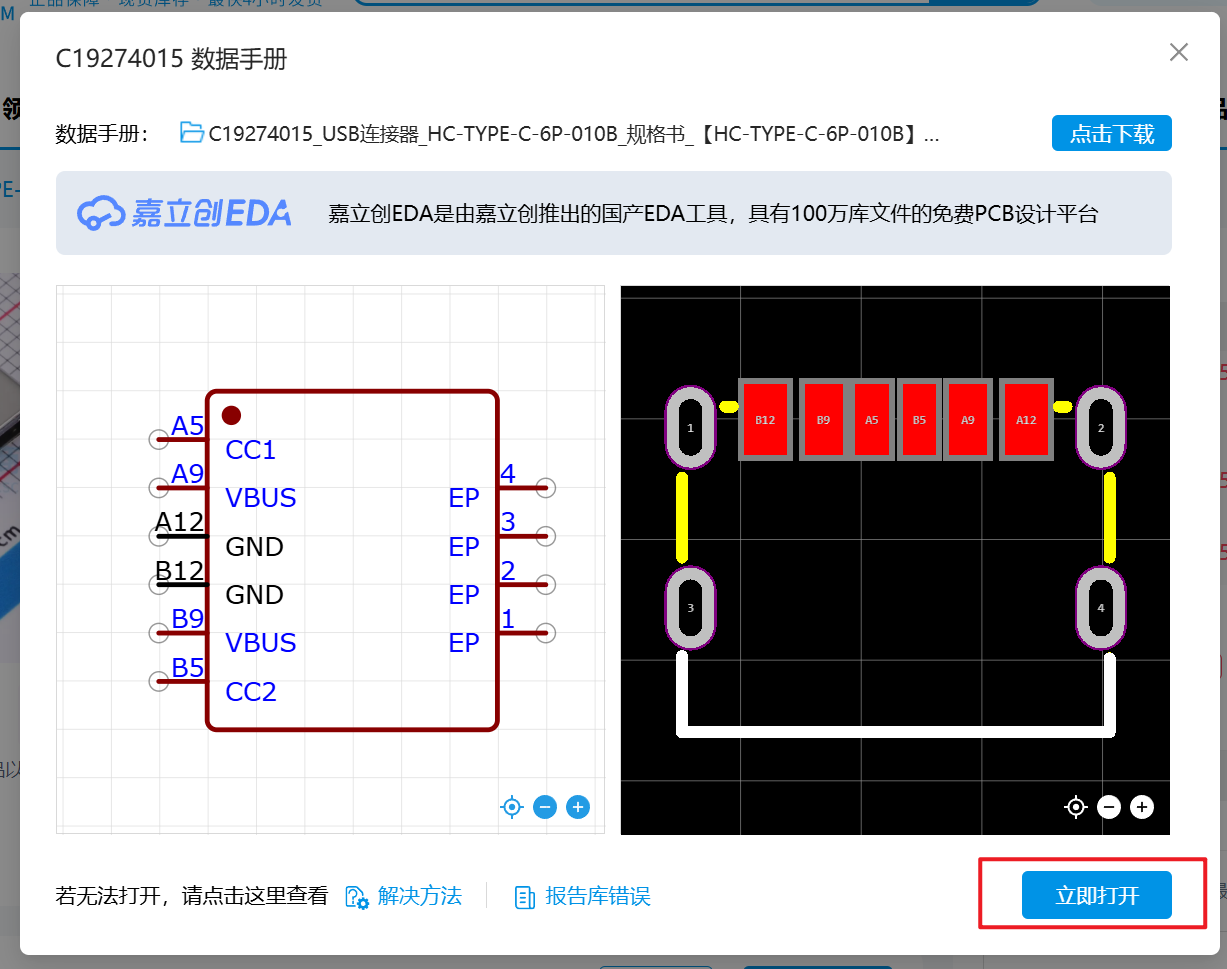

在立创商场找到所需要的元器件，点击立即打开，进入到元器件符号的编辑界面
在这里插入图片描述

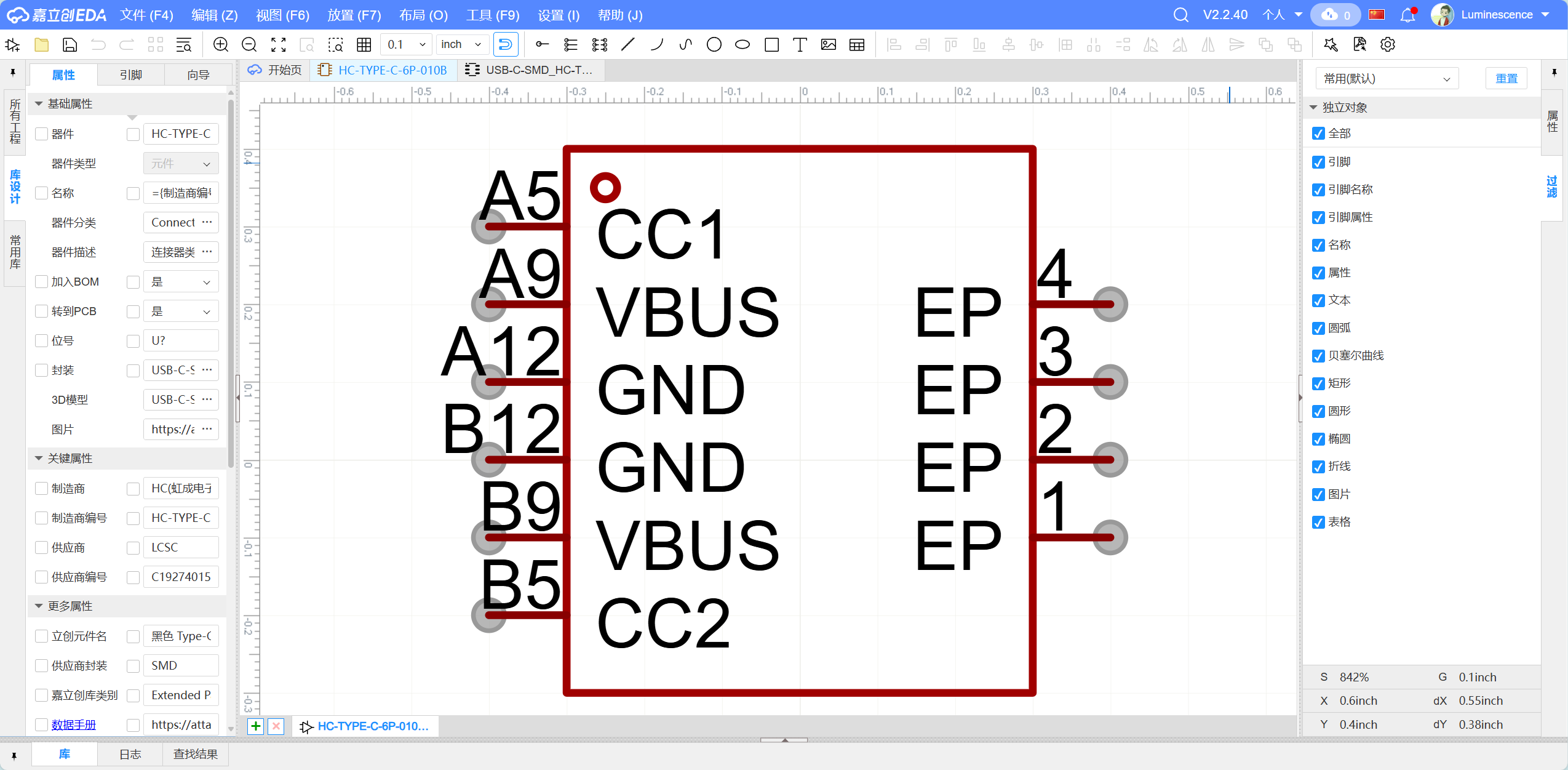

编辑界面如下所示
在这里插入图片描述

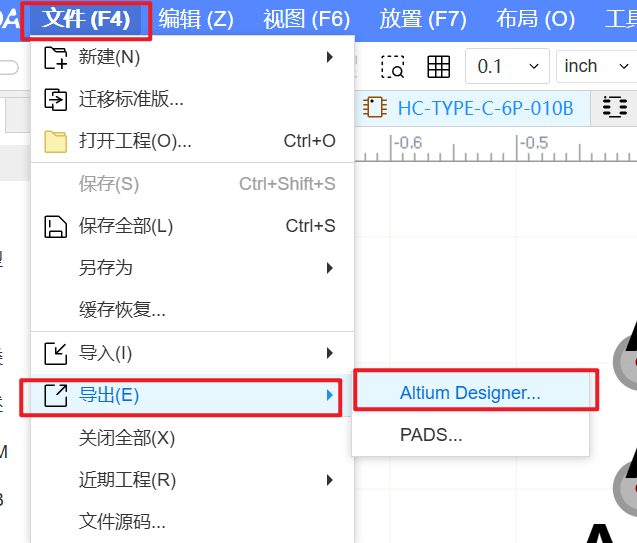

1.2 导出为AD文件

在这里插入图片描述

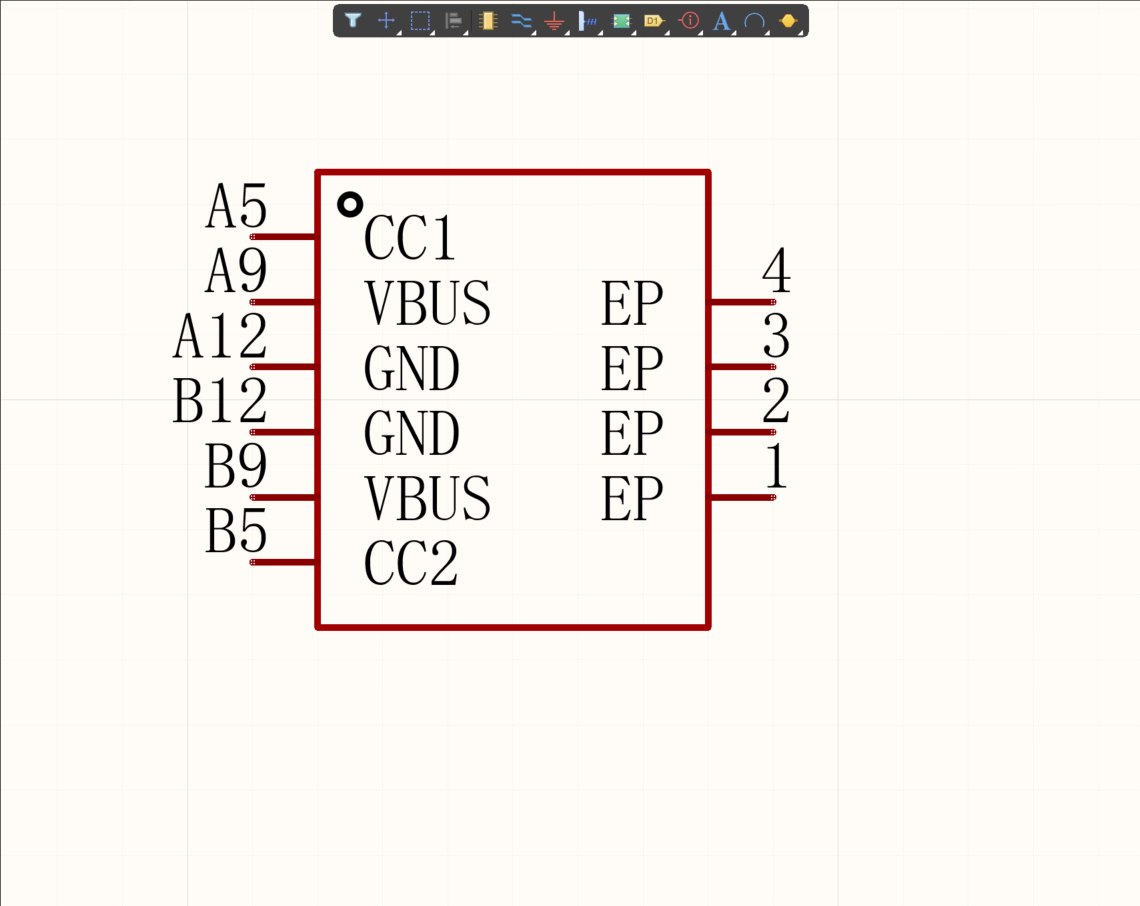

1.3 打开文件并生成原理图库

双击打开刚刚导出的AD文件
在这里插入图片描述

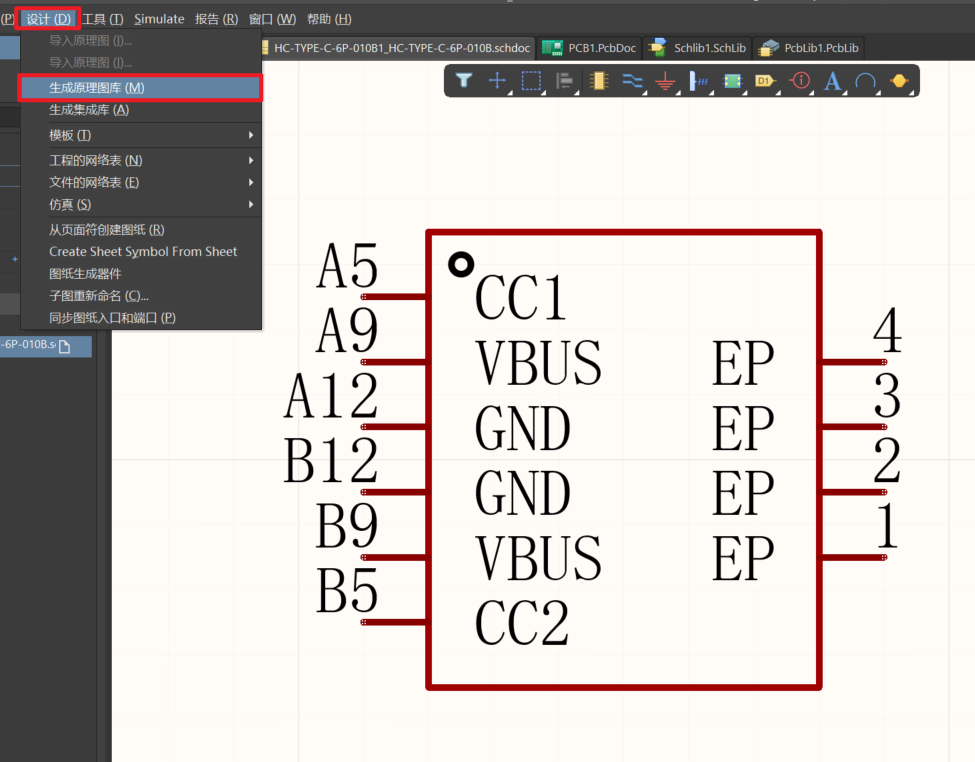

点击设计选项卡，选择生成原理图库
在这里插入图片描述

1.4 复制粘贴原理图库

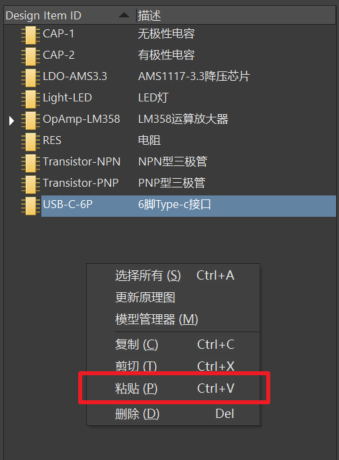

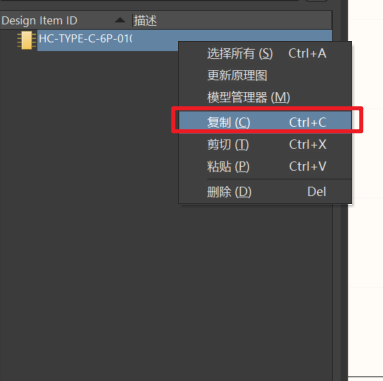

复制这个原理图库到自己的元器件库即可
在这里插入图片描述
在这里插入图片描述

2 导入元器件封装

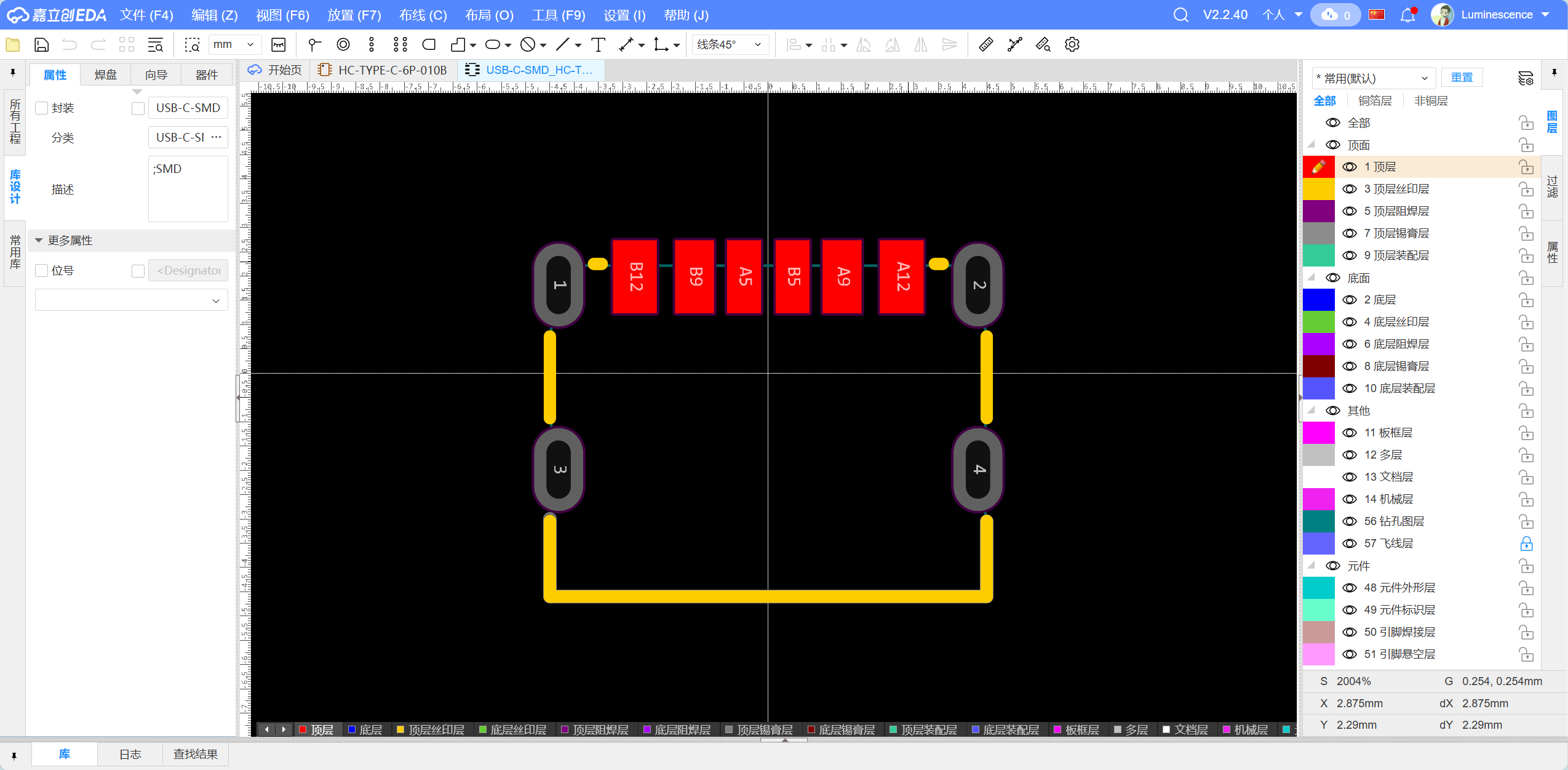

2.1 打开对应的元器件封装编辑器

在这里插入图片描述

2.2 导出为AD文件

在这里插入图片描述

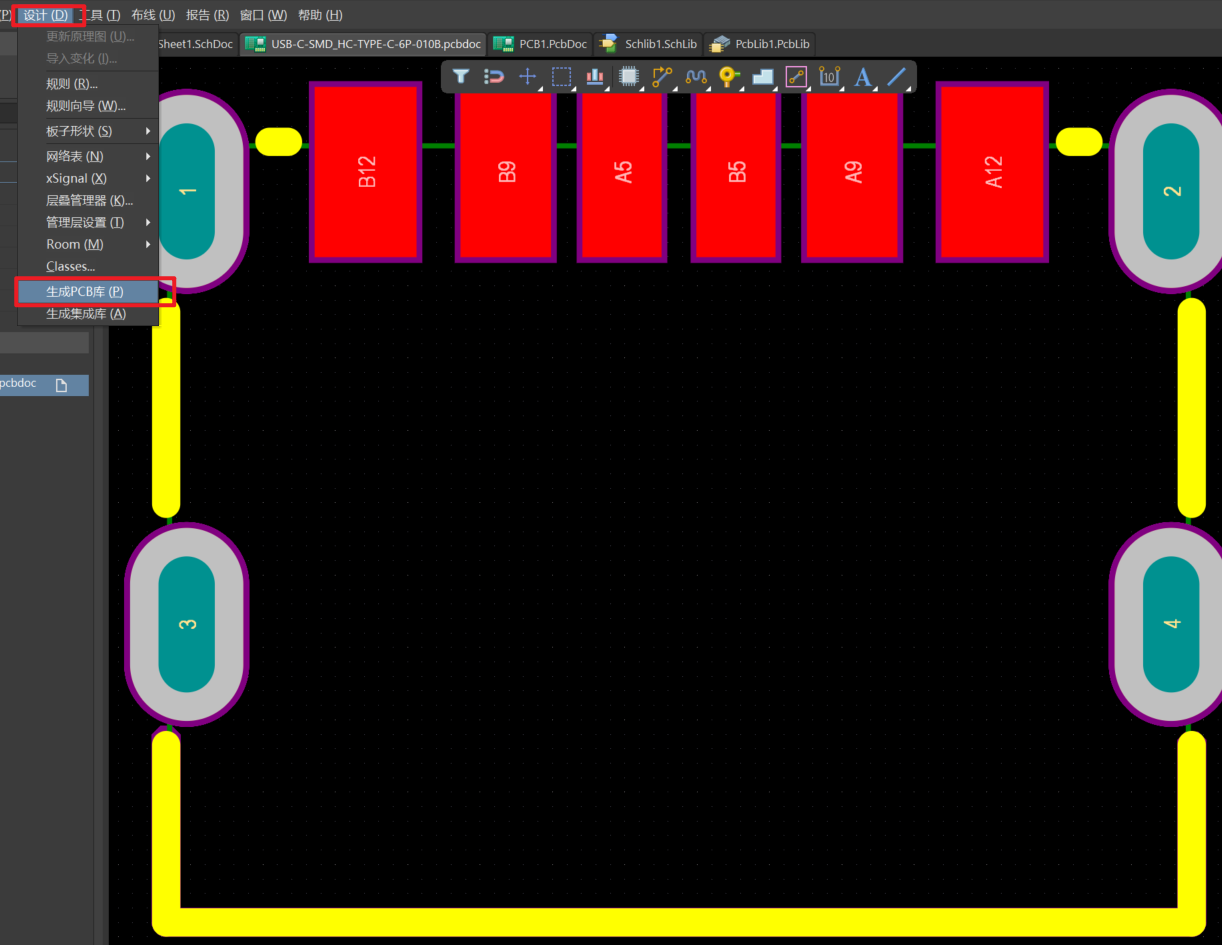

2.3 打开文件并生成PCB库

在这里插入图片描述

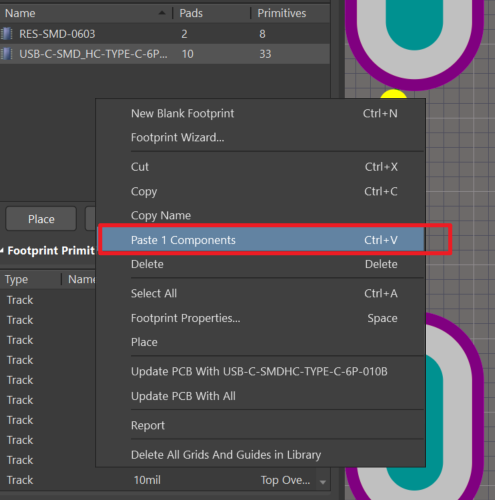

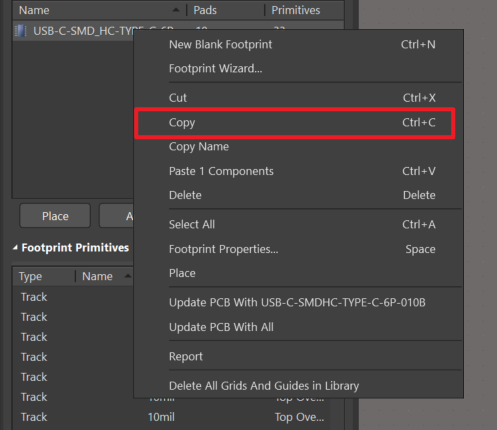

2.4 复制粘贴PCB库

在这里插入图片描述

在这里插入图片描述
