选择合适的ADC（模数转换器）参数需要综合考虑信号特性、系统需求和性能指标。以下是关键参数及选型指南，结合常见应用场景和示例说明：

1. ​​分辨率（Resolution）​​

• ​​定义​​：ADC能区分的最小电压变化，通常用位数（bits）表示（如12位、16位）。
• ​​计算​​：分辨率 = 参考电压（Vref） / 2^N（N为位数）。例如，12位ADC的Vref=3.3V时，分辨率为3.3V/4096≈0.8mV
• ​​选型建议​​：
  • ​​低精度场景​​（如温度监测）：10~12位（如TLC548，8位，45.5kSPS）
  • ​​高精度场景​​（如医疗ECG）：16~24位（如ADS1282，32位，4kSPS）
• ​​误区​​：分辨率≠精度，实际有效位数（ENOB）可能因噪声低于标称值

2. ​​采样率（Sampling Rate）​​

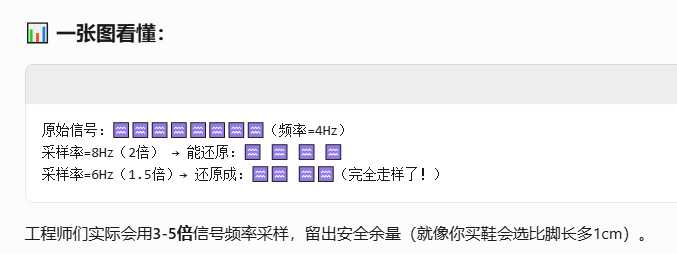

• ​​定义​​：每秒采样次数（SPS），需满足奈奎斯特定理（≥2倍信号最高频率）

        什么是奈奎斯特定理呢？

       🌰 举个栗子：

1. ​​音频场景​​：人耳能听到的最高频率是20kHz（比如刺耳的哨声），那么录音时：

   • ❌ 如果采样率=30kHz（只比20kHz高1.5倍）→ 录出来的声音会失真（比如把哨声录成嗡嗡声）
   • ✅ 正确做法：采样率≥40kHz（CD音质是44.1kHz，就是按这个原理定的）

2. ​​心电图（ECG）监测​​：

   • 心电信号最高频率约150Hz
   • 医疗设备采样率通常设为500Hz（≈150Hz×3.3倍），留出安全余量

⚠️ 注意坑：

• ​​混叠（Aliasing）​​：采样不足时会出现假信号。比如：
  • 你拿手机拍旋转的电风扇，有时看起来叶片在倒转，这就是“采样不足”导致的视觉混叠
  • 解决方法：采样前先用​​抗混叠滤波器​​砍掉高频（就像拍照前先擦镜头）

• ​​工程实践​​：通常选择5~10倍信号频率以减少失真。例如：
  • ​​音频信号​​（20kHz带宽）：至少40kSPS，常用96kSPS（如24位ADC）
  • ​​工业传感器​​（1kHz变化）：选10kSPS以上

3. ​​输入量程与类型​（参考电压）​

• ​​量程（FSR）​​：需覆盖信号最大幅值。例如：
  • ​​单极性​​（0~3.3V）：适用于温度传感器
  • ​​双极性​​（±1.65V）：用于音频或双向电流检测

(补充说明)单极性​​测从零开始的信号（比如温度、电池电压），范围比如0~5V；​​双极性​​测正负波动的信号（比如音频、交流电），范围比如±2.5V。选单极性电路简单，信号有正有负就选双极性，或者加个电路把信号“抬升”到正电压再测。简单说：单极性测“单向”，双极性测“摇摆”！

• ​​输入类型​​：
  • ​​差分输入​​：抑制共模噪声（如工业环境中的AD9271）
  • ​​单端输入​​：简单低成本，适合非噪声环境

4. ​​架构选择​

​

• ​​SAR型​​（逐次逼近）：
  • ​​特点​​：中速（μs级）、低功耗、易用（如STM32内置ADC）
  • ​​应用​​：多通道扫描、实时控制（如电机控制）
• ​​Σ-Δ型​​：
  • ​​特点​​：低速（ms级）、高分辨率、抗噪强（如ADS1282）
  • ​​应用​​：低频高精度（如地震监测、医疗仪器）
• ​​流水线型​​：高速（GSPS级），用于无线通信（如MAX104，1GSPS）

5. ​​其他关键参数​​

信噪比（SNR）​​：声音干不干净，90dB以上才算Hi-Fi级录音。
​​非线性误差（DNL/INL）​​：测量准不准，好ADC的误差小于1个最小刻度。
​​输入阻抗​​：信号线太"敏感"容易串杂讯，要加缓冲器稳一稳。
​​功耗和体积​​：随身设备用省电小芯片，比如指甲盖大的LTC2453。

（一句话版：选ADC要看声音干净度、测量准头、抗干扰能力和省电程度！）

常用示例总结

选型步骤

1. ​​确定信号带宽与频率​​（如50Hz工频信号选≥1kSPS）
2. ​​计算分辨率需求​​（如最小检测0.5mV需≥12位，Vref=3.3V）
3. ​​选择架构与接口​​（SAR型配SPI，Σ-Δ型配I2C）
4. ​​验证功耗与封装​​（如电池供电选<1mW的ADC）

通过以上步骤和示例，可高效匹配ADC参数与实际需求。
