彻底玩转LED流水灯系列之-8个LED从上到下依次循环流动（一）：Proteus仿真全解析

       LED流水灯作为单片机学习的"Hello World"，是嵌入式开发入门的经典案例。今天，我们将通过Proteus仿真，深入探索如何实现8个LED从上到下依次循环流动的效果。这个看似简单的项目，实则包含了嵌入式开发的多个核心概念：GPIO控制、定时器中断、位操作等。通过本文，您不仅能完成一个炫酷的流水灯效果，更能掌握嵌入式开发的基本方法论。

        我们将使用经典的AT89C51单片机，配合Keil C51开发环境，在Proteus中完成从电路设计到程序编写的全流程实现1,2。

一、实现工具与平台搭建

1.1 软件工具准备

实现LED流水灯仿真需要以下软件工具，这些工具共同构成了我们的开发生态系统：

• ​Proteus 8.9​：电路设计与仿真平台。

• ​Keil μVision 5​：C语言集成开发环境。

• ​STC-ISP​（可选）：如果需要将程序下载到实物单片机，可以使用这个工具。不过在本文中，我们仅进行仿真，暂时不需要使用它。

• 注意：虽然Proteus和Keil是两个独立的软件，但我们可以配置它们协同工作。在Keil中编译生成HEX文件后，Proteus可以直接加载这个文件进行仿真。

1.3 新建Proteus工程

让我们从零开始创建一个Proteus工程：

1. 打开Proteus，点击"File"→"New Project"，输入工程名称如"LED_Flow"，选择保存路径1。

2. 在创建向导中：

   • 勾选"Create a schematic from the selected template"
   • 模板选择"DEFAULT"
   • 不勾选"Create a PCB layout"（我们仅进行仿真）
   • 勾选"Create Firmware Project"，选择芯片AT89C51，编译器选择"ASEM-51"（虽然我们用Keil编译，但这里仍需选择）1

3. 点击"完成"，Proteus将创建一个包含原理图、源代码和PCB布局（虽然我们不用）的工程。

二、硬件电路设计与原理

2.1 元件清单与原理图设计

     在proteus仿真中搭建流水灯电路需要的以下核心元件：

1. ​AT89C51单片机​：我们的控制核心，负责执行程序代码，控制LED的亮灭状态1,2。

2. ​LED-YELLOW​：黄色发光二极管，共8个，用于显示流水灯效果。在Proteus元件库中搜索"LED-YELLOW"1,4。

3. ​RES​：电阻，用于限流保护LED。8个电阻，阻值建议300Ω（让LED足够亮且安全）1,4。

4. ​CRYSTAL​：晶振，为单片机提供时钟信号，典型值为12MHz6。

5. ​CAP​：电容，用于晶振电路的起振和复位电路的滤波。

6. ​POWER​：电源，为系统提供5V工作电压1。

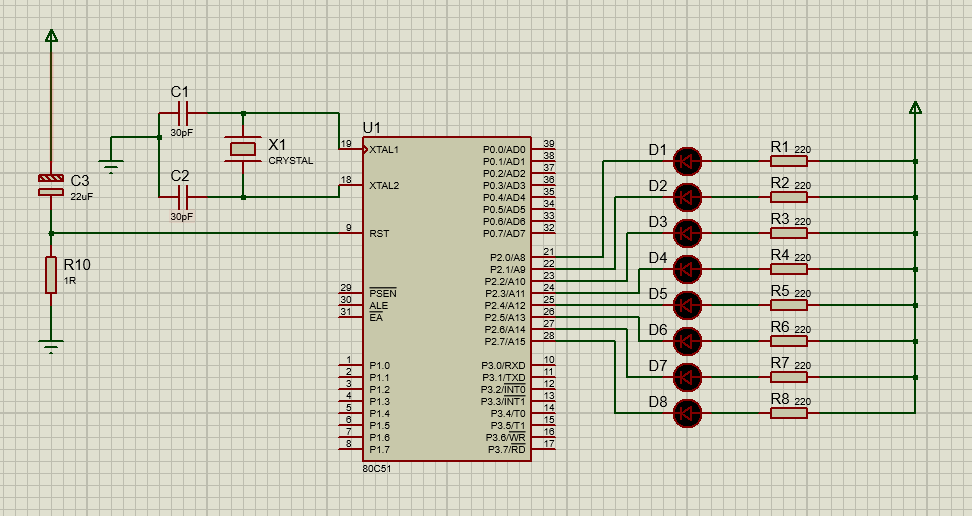

 具体电路连接如下：

表1：P2端口与LED连接对应表

​单片机引脚​	​端口位​	​连接元件​	​备注​
P2.0	P2^0	LED1	最上方LED
P2.1	P2^1	LED2
P2.2	P2^2	LED3
P2.3	P2^3	LED4
P2.4	P2^4	LED5
P2.5	P2^5	LED6
P2.6	P2^6	LED7
P2.7	P2^7	LED8	最下方LED

2.3 电路工作原理

该电路的工作原理如下：

1. ​电源部分​：5V电源为整个系统提供能量。LED通过限流电阻连接到VCC，当单片机引脚输出低电平时，形成电流通路，LED点亮10。

2. ​时钟电路​：12MHz晶振与两个30pF电容构成振荡电路，为单片机提供稳定的时钟信号，决定程序执行的速度和定时器的计时基准6。

3. ​复位电路​：上电时，电容充电过程会在RST引脚产生一个短暂的高电平脉冲，使单片机复位，程序从起始位置开始执行。

4. ​LED控制​：当P2端口的某个引脚输出低电平(0)时，对应的LED两端形成电位差，电流流过LED使其发光；输出高电平(1)时，LED两端电位接近，没有电流，LED熄灭10。

这种设计被称为"低电平驱动"或"灌电流"方式，是51单片机驱动LED的常用方法，因为51单片机的IO口在输出低电平时的驱动能力较强10。

三、程序设计原理与代码解析

3.1 程序框架设计

我们的流水灯程序采用模块化设计，主要包含以下几个部分：

1. ​头文件引用​：包含8051的特殊功能寄存器定义和 intrins.h 中的内部函数3。

2. ​宏定义​：使用#define定义LED端口和延时时间，提高代码可读性和可维护性。

3. ​全局变量​：

   • led_state：记录当前LED的状态，初始值为0xFE（11111110）
   • interrupt_count：定时器中断计数，用于实现较长时间的延时6

4. ​函数模块​：

   • Timer0_Init()：定时器0初始化函数
   • main()：主函数，程序入口
   • Timer0_ISR()：定时器0中断服务函数

5. ​中断系统​：利用定时器0的中断实现精确计时6。

3.2 关键代码解析

让我们深入分析程序的关键部分：

#include <reg51.h>   // 引用头文件
#include <intrins.h> // 包含_crol_等内部函数

#define LED_PORT P2    //LED小灯连接的单片机P2端口
#define TIME_MS 500    // 定时时间

unsigned char led_state = 0xFE; // 初始状态：1111 1110（最右侧LED亮）
unsigned int interrupt_count = 0; //中断计数

这部分代码进行了必要的头文件引用和全局变量定义。reg51.h包含了8051单片机寄存器的定义，intrins.h提供了内部函数如_crol_（循环左移）。LED_PORT宏定义为P2端口，与我们硬件设计一致。led_state初始值为0xFE（二进制11111110），表示最初最上面的LED（P2.0连接）点亮3,6。

/* 定时器0初始化函数 */
void Timer0_Init() {
    TMOD &= 0xF0;           // 设置T0为模式1（16位定时器）
    TMOD |= 0x01;
    TH0 = (65536 - 50000) / 256; // 50ms中断一次（12MHz晶振）
    TL0 = (65536 - 50000) % 256;
    ET0 = 1;            // 允许定时器0中断
    EA = 1;           // 开启总中断
    TR0 = 1;            // 启动定时器0
}

定时器初始化是程序的核心之一。这里配置定时器0为模式1（16位定时器），计算并设置50ms的定时初值（假设使用12MHz晶振）。然后使能定时器0中断和全局中断，最后启动定时器6。

/* 主函数 */
void main() {
    LED_PORT = led_state; // 初始化LED状态
    Timer0_Init();      // 初始化定时器
    while (1);          // 主循环等待中断
}

主函数非常简单：初始化LED状态，调用定时器初始化函数，然后进入无限循环。所有工作都在中断服务程序中完成，这是嵌入式系统常见的"后台循环+中断处理"架构6。

/* 定时器0中断服务函数 */
void Timer0_ISR() interrupt 1 {
    TH0 = (65536 - 50000) / 256; // 重载初值
    TL0 = (65536 - 50000) % 256;

    interrupt_count++;
    if (interrupt_count >= (TIME_MS / 50)) // 500ms触发一次LED切换
    {
        interrupt_count = 0;
        led_state = _crol_(led_state, 1);   // LED状态循环左移
        LED_PORT = led_state;                // 更新P2端口输出
    }
}

中断服务程序是程序最复杂的部分。每次定时器溢出中断（每50ms）都会执行它。首先重装定时器初值，然后增加中断计数器。当计数器达到预定值（500ms/50ms=10次）时，执行LED状态更新：使用_crol_函数将led_state循环左移一位，然后输出到P2端口3,6。

3.3 定时器与中断机制详解

理解定时器和中断机制对嵌入式编程至关重要：

1. ​定时器模式设置​：TMOD寄存器用于设置定时器的工作模式。我们使用模式1（16位定时器），不自动重装，最大计数值655366。

2. ​定时初值计算​：对于12MHz晶振，机器周期为1μs。要定时50ms，需要50000个周期。因此初值为65536-50000=15536=0x3CB06。

3. ​中断系统​：51单片机有5个中断源。我们使用定时器0中断，需要设置ET0和EA。中断号为1（定时器0的中断号）6。

4. ​中断服务程序​：使用interrupt关键字声明，编译器会自动生成中断入口和返回代码。注意保护现场（如果需要）和尽快完成处理6。

表3：程序中使用的重要寄存器及功能说明

​寄存器​	​功能描述​	​设置值​	​备注​
TMOD	定时器模式控制	0x01	定时器0模式1
TH0/TL0	定时器0初值	0x3C/0xB0	50ms定时
TCON	定时器控制	TR0=1	启动定时器
IE	中断使能	ET0=1,EA=1	允许中断

具体程序如下：

#include <reg51.h>   // 引用头文件
#include <intrins.h> // 引用头文件

#define LED_PORT P2    //LED小灯连接的单片机P2端口
#define TIME_MS 500    // 定时时间

unsigned char led_state = 0xFE; // 初始状态：1111 1110（最右侧LED亮）
unsigned int interrupt_count = 0; //中断计数

/* 定时器0初始化函数 */
void Timer0_Init() {
    TMOD &= 0xF0;           //  设置T0为模式1（16位定时器）
    TMOD |= 0x01;
    TH0 = (65536 - 50000) / 256; // 50ms中断一次（12MHz晶振）
    TL0 = (65536 - 50000) % 256;
    ET0 = 1;            // 允许定时器0中断
    EA = 1;           // 开启总中断
    TR0 = 1;            // 启动定时器0
}

/* 主函数 */
void main() {
    LED_PORT = led_state; // 初始化LED状态
    Timer0_Init();      // 初始化定时器
    while (1);          // 主循环等待中断
}

/* 定时器0中断服务函数 */
void Timer0_ISR() interrupt 1 {
    TH0 = (65536 - 50000) / 256; // 重载初值
    TL0 = (65536 - 50000) % 256;

    interrupt_count++;
    if (interrupt_count >= (TIME_MS / 50)) // 500ms触发一次LED切换 控制流水灯流速
        {
        interrupt_count = 0;
        led_state = _crol_(led_state, 1);   // LED状态循环左移
        LED_PORT = led_state;                // 更新P2端口输出
    }
}


     随着学习的深入，您会发现嵌入式系统无处不在，从家电到工业控制，从消费电子到航空航天，嵌入式技术支撑着现代社会的方方面面。这个简单的流水灯项目，正是通向广阔嵌入式世界的第一扇门。需要工程源文件和程序的请关注微信公众号：小智单片机。

       希望本文能为您的嵌入式学习之旅打下坚实基础。在下一篇文章中，我们将探讨更复杂的流水灯效果和更高效的实现方法。敬请期待《彻底玩转LED流水灯系列》的后续文章！
