简介：本文介绍了一个基于STC89C52单片机的流水灯项目，该单片机因其低功耗和高性能而广泛应用于嵌入式系统设计。项目以C语言编程实现，利用Keil uVision软件进行编译与调试。文章详细讲解了实现流水灯效果所需的关键技术要点，包括单片机基础知识、I/O端口操作、定时器/计数器使用、中断处理、编译烧录流程、电路设计及调试技巧。文件“liushuideng”包含了源代码，涵盖了流水灯效果实现的各个部分。

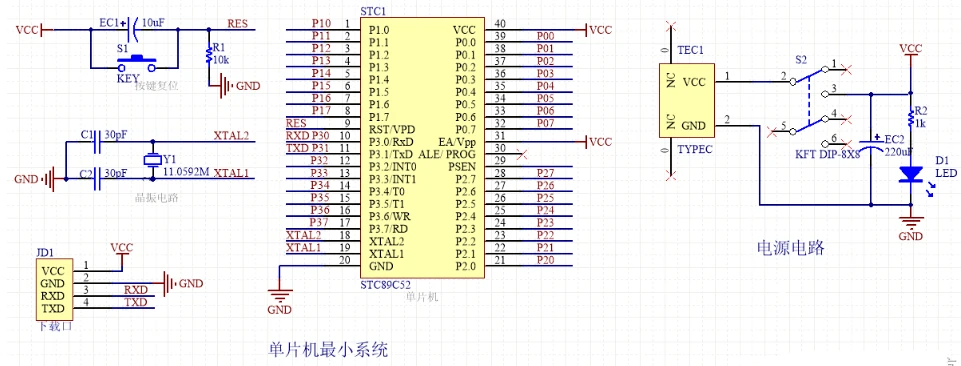

stc89c52单片机

1. STC89C52单片机特性与应用概述

1.1 STC89C52单片机简介

STC89C52单片机是基于经典的8051内核的高性能单片机，广泛应用于各种电子项目中。它拥有8KB的ROM存储器，128字节的RAM存储器，以及32个I/O口。具有低功耗和高抗干扰特性，使得STC89C52成为学习和开发的首选微控制器。

1.2 特性优势

  • 内置大容量存储器 ：提供足够的空间用于存储程序和数据。
  • 多通道定时器/计数器 ：能够支持复杂的定时控制和事件计数任务。
  • 丰富的I/O端口资源 ：为外设连接和信号输入输出提供便利。
  • 低功耗模式 ：支持多种节能工作状态，适合需要长时间运行的项目。

1.3 应用场景分析

STC89C52单片机由于其灵活性和成本效益，在多个领域有着广泛应用。从简单的家用电器控制到复杂的工业自动化系统，STC89C52都能够胜任。特别在教学与DIY项目中，它作为入门级的学习工具，能够帮助初学者快速理解和掌握单片机编程和电子制作。

在后续章节中，我们将详细探讨如何使用C语言对STC89C52单片机进行编程，实现如流水灯等基础应用，并逐步深入到I/O端口操作、定时器控制、中断处理、以及程序编译和烧录等高级功能。

2. C语言编程基础及其在单片机中的应用

2.1 C语言基础知识回顾

C语言是单片机编程中广泛使用的语言之一，掌握其基础对于成功实现单片机控制至关重要。本节将回顾C语言中的数据类型、变量、控制语句和函数等基础概念。

2.1.1 数据类型与变量

在C语言中，数据类型定义了数据的种类和大小。变量是程序中用于存储数据的标识符，其类型必须在声明时明确指出。基本数据类型包括整型（int）、字符型（char）、浮点型（float和double）等。例如：

int number;  // 声明一个整型变量
char letter; // 声明一个字符型变量
float pi = 3.14; // 声明并初始化一个浮点型变量

逻辑型（boolean）和枚举类型（enum）也在C语言中有所应用，但它们通常由特定的库实现。

2.1.2 控制语句与函数

控制语句用于根据条件执行不同的代码路径，主要包含条件语句（if-else、switch）和循环语句（for、while、do-while）。控制语句允许程序根据条件执行不同的操作，是实现复杂逻辑的基础。例如：

int a = 10;

if (a > 5) {
    // 条件满足时执行
} else {
    // 条件不满足时执行
}

函数是一段封装好的代码块，它可以通过传入参数执行特定的任务并返回结果。函数的使用使得代码更加模块化，易于维护和重用。例如：

int add(int x, int y) {
    return x + y; // 返回两个参数的和
}

2.2 C语言在单片机编程中的特有概念

在单片机编程领域中，C语言与在PC上编程有所不同，因为它涉及到内存管理、指针与寄存器操作等特殊概念。

2.2.1 内存管理

在单片机编程中，内存管理是至关重要的。由于单片机的资源有限，合理分配和使用内存资源是提高程序效率的关键。栈（stack）和堆（heap）是内存管理的两个重要概念。栈用于存储局部变量和函数调用等，堆用于动态内存分配。在编写单片机程序时，常需要计算内存使用情况，避免栈溢出和堆碎片的问题。

2.2.2 指针与寄存器操作

在单片机编程中，直接操作硬件寄存器是常见的需求。C语言中的指针可以用来直接访问和修改内存地址，这对于访问和控制单片机的I/O端口非常有用。指针操作提供了一种高效的方法来处理硬件寄存器。例如，通过指针访问特定寄存器：

#define PERIPHERAL_BASE 0x4000 // 假设的外设基地址
volatile unsigned char* peripheral = (unsigned char*)PERIPHERAL_BASE;
*peripheral = 0xFF; // 将外设寄存器的值设置为0xFF

2.3 单片机编程中的C语言技巧与实践

单片机项目通常对资源有限制，因此代码优化、模块化、调试和错误分析显得格外重要。

2.3.1 代码优化与模块化

代码优化在单片机编程中尤为重要，因为资源的限制往往导致性能瓶颈。优化可以包括减少不必要的操作、使用宏定义替代常量、循环展开等。模块化是通过将程序分解为多个独立模块来提高代码的可读性和可维护性。在C语言中，函数就是实现模块化的一种方式。

2.3.2 调试技巧与常见错误分析

调试是单片机编程中的重要环节。开发者需要利用仿真器、调试器等工具，逐步检查程序的执行流程和变量状态。此外，由于单片机编程复杂，常见错误包括内存泄漏、越界访问、寄存器配置错误等。有效使用调试日志、断言和单元测试可以减少开发时间，并提高代码质量。

// 示例：断言检查变量是否在预期范围内
#include <assert.h>

int main() {
    int value = 5;
    assert(value >= 0 && value <= 10); // 如果断言失败，则程序终止
    return 0;
}

以上章节中的代码和概念是单片机C语言编程的核心基础，为后续章节中对特定单片机应用的深入讨论提供了坚实的基础。

3. I/O端口操作方法及流水灯程序设计

3.1 I/O端口基础知识

3.1.1 端口的读写操作

I/O端口（输入/输出端口）是微控制器与外部世界交互的桥梁。在STC89C52单片机中，I/O端口分为不同的端口组，例如P0、P1、P2和P3。每个端口由8个I/O线组成，每个线可以被配置为输入或输出。

读写操作对于理解如何控制端口至关重要。读操作是指单片机从I/O端口读取数据，而写操作是指单片机向I/O端口写入数据。例如，要设置P1端口的第0位为高电平，可以写入以下代码：

P1 = 0x01; // 将P1端口的第0位设置为高电平

读取P1端口的值，可以使用：

unsigned char value = P1; // 读取P1端口的值并存储到变量value中

3.1.2 端口的工作模式与配置

每个I/O端口可以工作在不同的模式下，例如准双向口、推挽输出和高阻态输入。在STC89C52单片机中，通过特殊功能寄存器（SFR）中的端口模式控制位来设置I/O端口的工作模式。

例如，将P1.0设置为推挽输出模式，可以使用以下代码：

P1M1 &= ~(1 << 0); // 清除P1.0模式位，设置为推挽输出
P1M0 |= (1 << 0);

这里， P1M1 和 P1M0 是用来控制P1端口工作模式的特殊功能寄存器。通过修改这些寄存器的位，可以配置特定的I/O线为输入或输出，以及选择不同的输出模式。

3.2 流水灯程序设计

3.2.1 设计思路与流程

流水灯程序是单片机初学者常用的练习项目之一。该程序通过依次点亮和熄灭连接到I/O端口的LED灯来模拟流水效果。设计思路如下：

  1. 初始化单片机的I/O端口为输出模式。
  2. 创建一个循环，用于依次点亮每个LED。
  3. 每点亮一个LED后，延时一段时间以实现视觉上的“流动”效果。
  4. 之后熄灭该LED，并点亮下一个LED。
  5. 重复步骤3和4，直到最后一个LED熄灭。
  6. 循环回到步骤2，重新开始流水灯效果。

3.2.2 代码实现与调试

根据设计思路，下面是一个简单的流水灯程序实现示例：

#include <REGX52.H>

void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 110; j > 0; j--);
}

void main() {
    while (1) {
        P1 = 0xFE; // 1111 1110 第一个灯亮
        delay(500); // 延时函数
        P1 = 0xFD; // 1111 1101 第二个灯亮
        delay(500);
        P1 = 0xFB; // 1111 1011 第三个灯亮
        delay(500);
        // 以此类推，直到最后一个LED灯
        // ...
        P1 = 0x7F; // 0111 1111 最后一个灯亮
        delay(500);
    }
}

在这段代码中， delay 函数用于创建延时，以便观察到LED灯的“流动”效果。 main 函数中的无限循环负责控制流水灯的顺序点亮与熄灭。

需要注意的是，在实际应用中，端口的读写操作和配置可能会受到单片机其他模块运行状态的影响，因此在设计流水灯程序时，需要考虑到这些因素，以确保程序的稳定运行。

调试流水灯程序时，可以使用单步执行功能来逐步跟踪程序的执行流程，观察LED灯的状态变化，从而确保程序按预期工作。如果发现程序运行不正确，需要回过头检查端口配置代码、延时函数的准确性，以及主循环中的逻辑判断。

4. 定时器/计数器控制与流水灯效果实现

4.1 定时器/计数器的基本原理

定时器/计数器是单片机中用于产生时间基准或记录事件发生次数的重要组件。其功能的实现依赖于内部或外部时钟信号。

4.1.1 定时器的工作模式

STC89C52单片机具有两个定时器，分别是定时器0和定时器1。它们可以工作在以下模式：

  • 模式0（13位定时器）
  • 模式1（16位定时器）
  • 模式2（8位自动重装定时器）
  • 模式3（仅适用于定时器0，将其分为两个独立的8位定时器）

定时器的工作模式可通过控制寄存器TMOD进行设置，而其计数值则由THx和TLx（x代表定时器编号）寄存器保存。

4.1.2 中断与定时器/计数器的关系

当定时器溢出（即计数值达到最大值后回滚为零）时，会产生一个定时器中断请求，若相应的中断被允许，CPU会跳转到对应的中断服务程序进行处理。

4.2 应用定时器实现流水灯效果

4.2.1 编程思路与算法设计

使用定时器实现流水灯效果的思路如下：

  1. 利用定时器中断定期翻转LED的状态。
  2. 设置合适的定时器初值，以便产生适当的LED点亮时间间隔。
  3. 在中断服务程序中编写控制LED状态的代码。
4.2.2 代码实现与效果展示

下面代码展示了如何使用定时器0的模式1实现流水灯效果。

#include <reg52.h>  // 包含STC89C52的寄存器定义

// 假设LED连接在P1口
#define LED_PORT P1

// 定时器初始化函数
void Timer0_Init() {
    TMOD &= 0xF0;  // 清除定时器0模式位
    TMOD |= 0x01;  // 设置定时器0为模式1（16位定时器模式）
    TH0 = 0xFC;    // 定时器初值设置，这里设置为0xFC66，用于产生一定时间的延时
    TL0 = 0x66;
    ET0 = 1;       // 开启定时器0中断
    EA = 1;        // 开启全局中断
    TR0 = 1;       // 启动定时器0
}

// 定时器0中断服务程序
void Timer0_ISR() interrupt 1 {
    static unsigned char led_pattern = 0x01;  // LED初始状态
    TH0 = 0xFC;                              // 重新加载定时器初值
    TL0 = 0x66;
    LED_PORT = ~led_pattern;                  // 翻转LED状态，实现流水灯效果
    led_pattern = led_pattern << 1;           // 将LED状态左移，实现流水效果
    if (led_pattern == 0) {
        led_pattern = 0x01;  // 若所有LED熄灭，则重置为初始状态
    }
}

void main() {
    LED_PORT = 0xFF;  // 初始关闭所有LED灯
    Timer0_Init();    // 初始化定时器
    while(1) {
        // 主循环保持空闲，所有操作在中断服务程序中完成
    }
}

上述代码演示了如何利用定时器中断实现流水灯效果。在实际应用中，通过调整TH0和TL0的值，可以改变流水灯闪烁的速度。

以上代码块配合详细的逻辑分析和参数说明，可以帮助读者理解定时器在单片机中控制流水灯效果的实现方法。STC89C52单片机的定时器0被设置为模式1，并在中断服务程序中实现了定时器溢出时LED灯状态的翻转，以产生流水灯效果。通过改变TH0和TL0寄存器的值，可以精确控制流水灯的速度，从而达到设计要求。

5. 中断处理在流水灯程序中的应用

5.1 中断处理机制

5.1.1 中断的概念与分类

中断是一种使处理器能够暂停当前任务，并且转向执行一个更紧急任务的机制。它允许硬件或软件事件打断处理器的常规操作流程。在单片机编程中，中断处理是一个非常重要的概念，因为它使得程序能够有效地响应外部事件，如按钮按压、定时器溢出、串行通信事件等。

中断可以分为两大类：硬件中断和软件中断。硬件中断是由外部事件触发的中断，如按钮按下或定时器溢出。软件中断则是由执行特定指令引起的中断，通常用于系统服务调用。硬件中断在单片机中是非常关键的，因为它们可以用来实现更复杂的控制逻辑，例如在流水灯程序中，可以利用定时器中断来控制LED灯的闪烁模式。

5.1.2 中断向量与中断服务程序

当中断发生时，处理器需要知道跳转到哪个地址来处理中断。这个地址被称为中断向量。在单片机中，中断向量通常指向一个固定位置的中断服务程序（Interrupt Service Routine, ISR）。ISR是专门为处理中断而编写的函数，当中断发生时，程序会跳转到相应的ISR执行处理逻辑。

编写ISR时，开发者需要确保其执行速度快，避免占用太多的处理器时间。在流水灯程序中，当定时器中断发生时，ISR将会被调用以切换LED灯的状态。

5.2 中断在流水灯程序中的实现

5.2.1 中断触发方式与响应机制

中断触发方式有两种：边缘触发和电平触发。边缘触发指的是当中断信号从低到高的瞬间触发中断，而电平触发则是当中断信号保持在某一电平（高或低）时持续触发中断。

中断的响应机制通常包括以下步骤：

  1. 中断发生后，单片机完成当前指令的执行。
  2. 处理器保存当前状态，包括程序计数器（PC）和其他寄存器的状态。
  3. 处理器跳转到相应的中断向量地址处开始执行中断服务程序。
  4. 中断服务程序执行完毕后，处理器恢复之前保存的状态并返回到主程序继续执行。

在流水灯程序中，我们可以设置定时器中断为边缘触发，并编写ISR来响应这个中断，实现LED灯的顺序点亮。

5.2.2 中断编程实例与代码分析

下面是一个使用定时器中断控制流水灯的简单示例代码：

#include <reg52.h> // 包含STC89C52的寄存器定义

// 定义LED灯端口
#define LED P1

// 定时器初始化函数
void Timer0_Init() {
    TMOD &= 0xF0; // 设置定时器模式为模式1
    TMOD |= 0x01; // 16位定时器/计数器
    TH0 = 0xFC;   // 装载初始值
    TL0 = 0x66;
    ET0 = 1;      // 使能定时器0中断
    TR0 = 1;      // 启动定时器0
}

// 定时器中断服务程序
void Timer0_ISR() interrupt 1 {
    TH0 = 0xFC;   // 重新装载初始值
    TL0 = 0x66;
    LED = ~LED;   // 切换LED灯状态
}

void main() {
    LED = 0xFF;   // 初始化LED灯状态
    Timer0_Init(); // 初始化定时器
    EA = 1;       // 使能全局中断
    while(1) {
        // 主循环保持空，所有操作在中断服务程序中完成
    }
}

代码逻辑解读分析：

  • #include <reg52.h> ：包含STC89C52单片机的寄存器定义。
  • 定义LED灯端口 #define LED P1 ，指明LED灯连接在P1端口。
  • Timer0_Init 函数用于初始化定时器0，设置了定时器模式，并装载了初始值。此外，使能了定时器0的中断。
  • 定时器0的中断服务程序 Timer0_ISR 被设计为在每次中断时切换LED灯的状态。
  • main 函数中设置了LED灯的初始状态，并调用了定时器初始化函数，使能了全局中断和定时器。

通过上述代码，流水灯的每个LED灯将以预定的间隔依次点亮，形成流水灯效果。中断机制在这里起到了关键作用，实现了LED灯状态的及时切换，而不会影响主程序的执行。这种中断驱动的编程模式在实时系统中非常常见，能够有效地响应外部事件，保证系统的高响应性和稳定性。

6. Keil uVision编译与烧录流水灯程序

6.1 Keil uVision环境配置

6.1.1 环境搭建与项目设置

在开发STC89C52单片机项目时，Keil uVision是一个不可或缺的工具。该环境允许开发者编写代码、编译程序，并将其烧录到单片机中。首先，需要从Keil官网下载并安装Keil uVision IDE。

安装完成后，启动Keil uVision，将需要创建一个新的项目：

  1. 在主界面上，点击 “Project” 菜单，然后选择 “New uVision Project…”。
  2. 选择一个合适的位置保存项目，输入项目名称，然后点击 “Save”。
  3. 在接下来的对话框中，选择目标设备。由于我们的目标单片机是STC89C52，选择 “STC89C5x” 系列。
  4. 选择完毕后，点击 “OK” 创建项目。

6.1.2 编译器与调试器的使用

项目创建完毕后，接下来需要配置编译器和调试器。Keil uVision提供的编译器非常强大，它能帮助我们生成单片机可识别的机器代码。

  1. 在项目视图中右键点击 “Target 1”，选择 “Options for Target ‘Target 1’“。
  2. 在弹出的对话框中，切换到 “Target” 选项卡，设置晶振频率和其他与编译过程相关的基本配置。
  3. 接下来切换到 “Output” 选项卡，确保勾选了 “Create HEX File” 以生成烧录时所需的HEX文件。

调试器是Keil uVision的一个重要组件，它允许我们在单片机上逐条指令地运行程序，并检查寄存器、内存等的状态。

  1. 在 “Debug” 菜单中，选择 “Start/Stop Debug Session” 来启动或停止调试会话。
  2. 使用 “Step” 功能，可以单步执行程序，查看每一步的执行结果。
  3. 利用 “Breakpoint” 可以设置断点，程序在达到断点时会暂停执行，便于调试分析。

6.2 烧录流水灯程序到单片机

6.2.1 烧录工具与接口介绍

烧录程序到STC89C52单片机通常需要一个ISP（In-System Programming）接口，通过该接口，可以将编译后的HEX文件烧录到单片机的存储器中。市面上有多种烧录器，例如STC-ISP、USBISP等。

烧录器通常通过USB接口连接到PC，并通过一个扁平的4针或5针连接器与单片机的ISP端口相连。连接器的针脚定义通常如下：

  1. VCC：连接到单片机的5V电源。
  2. GND：接地。
  3. RXD：数据接收端。
  4. TXD：数据发送端。
  5. RES（可选）：复位端。

6.2.2 烧录步骤与常见问题处理

烧录流程简单清晰，下面详细说明步骤：

  1. 将烧录器连接到PC，并确保驱动程序安装正确。
  2. 使用专用的烧录软件（如STC-ISP工具）打开Keil生成的HEX文件。
  3. 确保单片机正确连接到烧录器，并且断开其他可能干扰烧录过程的外设。
  4. 按下烧录器上的烧录按钮或在烧录软件中点击 “Download” 开始烧录过程。

在烧录过程中可能会遇到的问题及解决方法：

  • 连接错误 ：确保所有连接都正确无误，特别是电源和地线连接。
  • 烧录失败 ：检查HEX文件是否正确生成，以及烧录软件设置是否与单片机型号匹配。
  • 单片机无反应 ：可能是供电问题，或是单片机已损坏。检查电源电压和电流是否满足单片机要求。
  • ISP端口冲突 ：在烧录前确保单片机没有运行其他程序，或使用具有程序复位功能的烧录器。

完成烧录后，单片机可以被断开连接，插入电源进行测试。如果一切设置正确，应该能够看到我们精心设计的流水灯效果在单片机的LED上展现出来。

7. LED灯电路设计及流水灯程序优化

7.1 LED灯电路设计基础

在设计LED灯电路时，首先要理解电路图中各个基本要素，包括电源、电阻、二极管、晶振以及微控制器等。这些基本元件构成电路的基础，并且决定了电路的功能和性能。

7.1.1 电路图的基本要素与绘制

电路图是描述电路元件之间电气连接的图形表示。在绘制电路图时，通常使用标准化的符号来表示不同的元件。例如，矩形代表电阻，三角形代表晶体管，而平行线则代表LED灯。绘制电路图的基本步骤如下：

  1. 确定电路图的用途和功能，选择合适的元件。
  2. 用标准符号在图纸上表示出所有元件。
  3. 使用直线将元件的引脚相互连接起来，展示电路的电气连接。
  4. 标注元件的数值或型号，如电阻的阻值、LED的型号等。
  5. 检查电路图以确认所有的连接都已正确无误。

7.1.2 电路的测试与故障排查

完成LED灯电路的绘制后，接下来进行实际搭建和测试。测试过程中可能会遇到各种问题，如LED不亮、亮度异常或闪烁不稳定等。以下是基本的故障排查步骤：

  1. 检查电源电压是否满足电路要求。
  2. 使用万用表检查元件之间是否正确连接。
  3. 逐个检查每个LED的正负极连接是否正确。
  4. 使用替换法，用已知良好的元件替换疑似损坏的元件。
  5. 检查电路板是否有短路、断路或元件过热的情况。

7.2 流水灯程序的稳定性与效率优化

流水灯程序的设计不仅要满足功能性，还要考虑稳定性与效率。性能测试与瓶颈分析是优化程序性能的关键步骤。

7.2.1 性能测试与瓶颈分析

为了测试流水灯程序的性能，可以通过以下步骤来发现潜在的瓶颈：

  1. 记录程序运行时的电流和电压值，分析是否有异常。
  2. 使用逻辑分析仪或示波器观察电路中信号的稳定性。
  3. 检查程序运行时的延时情况，确定是否符合预期。
  4. 在不同的工作环境下，比如温度、湿度变化，测试程序的稳定性。
  5. 通过不断改变程序中的延时参数，找到影响流水灯效果的瓶颈。

7.2.2 代码与硬件的协同优化策略

代码与硬件的协同优化是一个持续的过程，通过以下策略可以进行有效的优化：

  1. 代码层面：
    - 代码简化： 删除不必要的代码，减少指令的执行时间。
    - 指令优化： 使用更高效的指令，如用位操作替代算数运算。
    - 循环展开： 减少循环中重复的计算和跳转操作。

  2. 硬件层面：
    - 硬件选择： 选用响应速度快、稳定性高的元件。
    - 电路布局优化： 减少电路板上元件之间的距离，以减少信号传输时间。
    - 电源管理： 确保供电稳定，必要时添加稳压电路。

  3. 软硬件协同：
    - 硬件感知编程： 根据硬件特性编写针对性的代码，比如利用微控制器的定时器中断功能来精确控制时间。
    - 实时反馈： 设计反馈机制，使程序可以根据硬件运行状况自动调整运行参数。

通过以上分析，我们可以看到，在进行LED灯电路设计及流水灯程序优化时，需要综合考虑硬件与软件两个方面。电路设计的正确性和程序代码的效率直接关联到最终效果的稳定性和流畅性。通过不断的测试、分析与优化，可以显著提升流水灯程序的性能和用户体验。
