一、基础驱动功能

        1. 电机起停



        实现方式:用IO控制SD引脚电平高低

        2.电机正反转

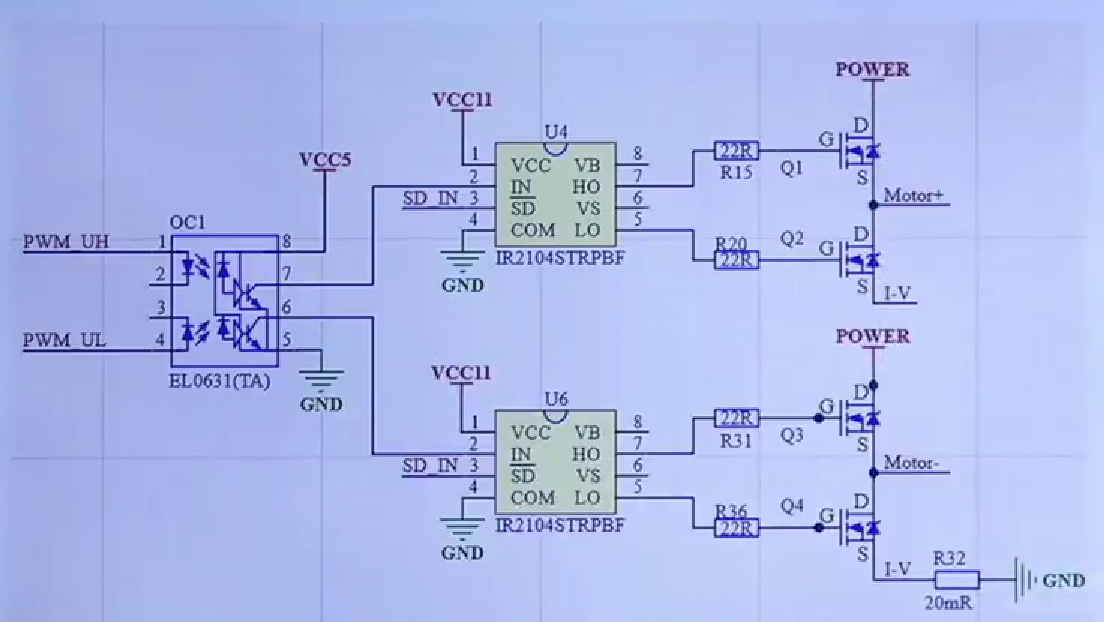

        (1)正转:从电机内部看,电流从M-流向M+,反转则相反

        (2)实现:给PWM_UH高电平,UL低电平,经过分析可得Motor+接向下拉GND,Motor-接向POWER;从而motor-电流流向motor+;

                 但是,正反转切换时,需要注意死区时间。幸运的是,咱们的半桥芯片自带死区时间。如果遇到驱动芯片不带死区时间的情况,需要在软件定时器中设置死区时间。

        3. 电机调速

                默认大家已经学过PWM了,这里不详细讲解,我们主要说正反转下的PWM。首先回顾正反转的规律,上下哪一头输入置1,哪一头motor接GND,由此我们可以得出以下规律。

        (1)正转调速

                正转下UH置1,UL接0,我们的需求是让motor+保持接GND,让motor-通入一个POWER的方波信号,占空比与输入PWM相同。

                那么,我们可以把UL保持为0,UH通入我们的PWM信号,这样下:

                当PWM输入波形走到0,电机两端都是接POWER;

                当PWM输入波形走到1,电机Motor+接GND,Motor-接POWER;

                从而在motor-生成了一个占空比相同,高电平提升的PWM波;

        (2)反转调速

                反转下UH置0,UL接1,我们的需求是让motor-保持接GND,让motor+通入一个POWER的方波信号,占空比与输入PWM相同。

                那么,我们可以把UH保持为0,UL通入我们的PWM信号,这样下:

                当PWM输入波形走到0,电机两端都是接POWER;

                当PWM输入波形走到1,电机Motor+接POWER,Motor-接GND;

                从而在motor+生成了一个占空比相同,高电平提升的PWM波;

        总结:一个IO固定输出,另一个输出PWM。

二、硬件资源使用

        1. 电机开发板

        2. 直流有刷驱动板

        3. 直流有刷电机

        4. 12V DC 电源

(下一部分我们讲严格的软件初始化与程序设计)
