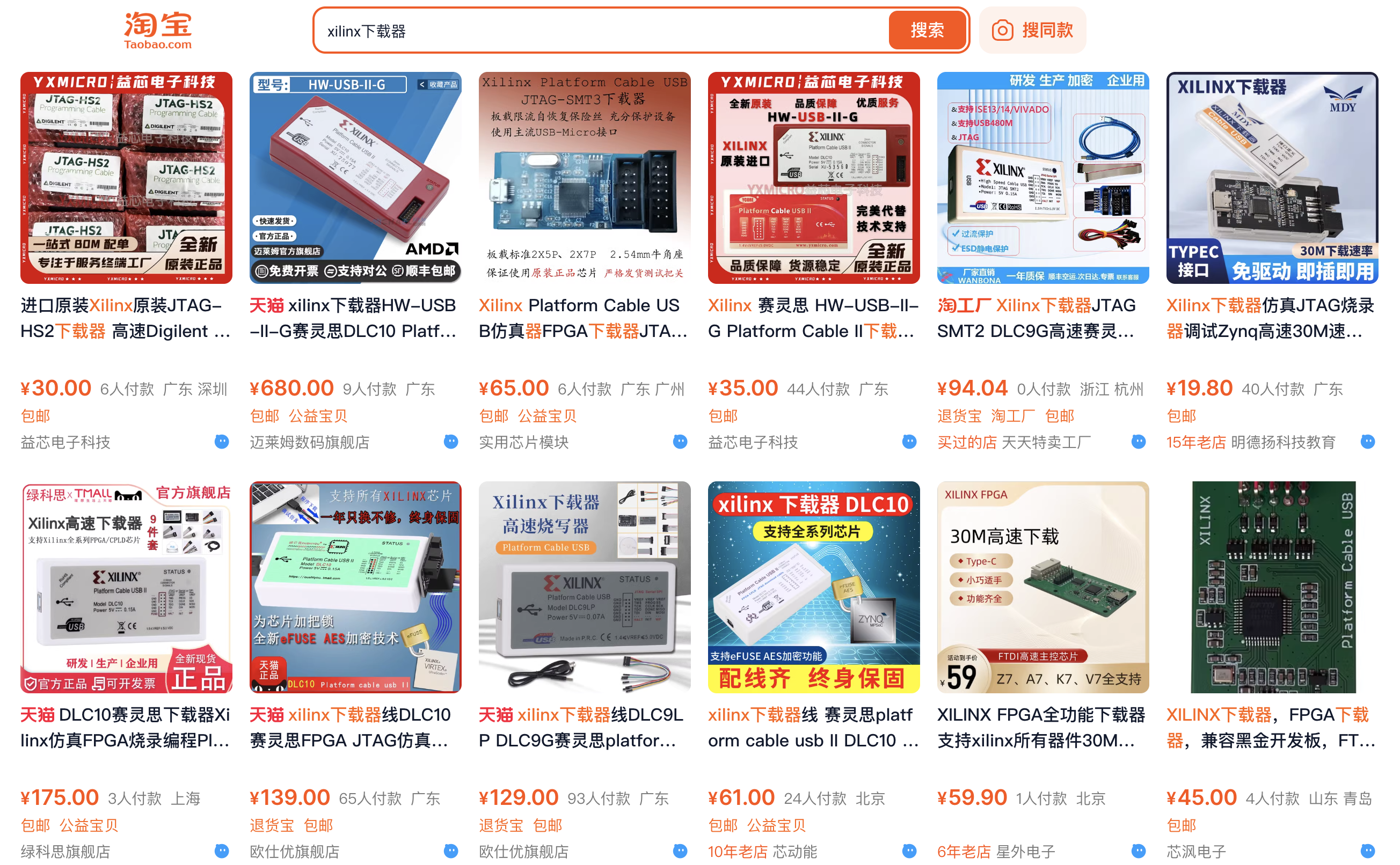

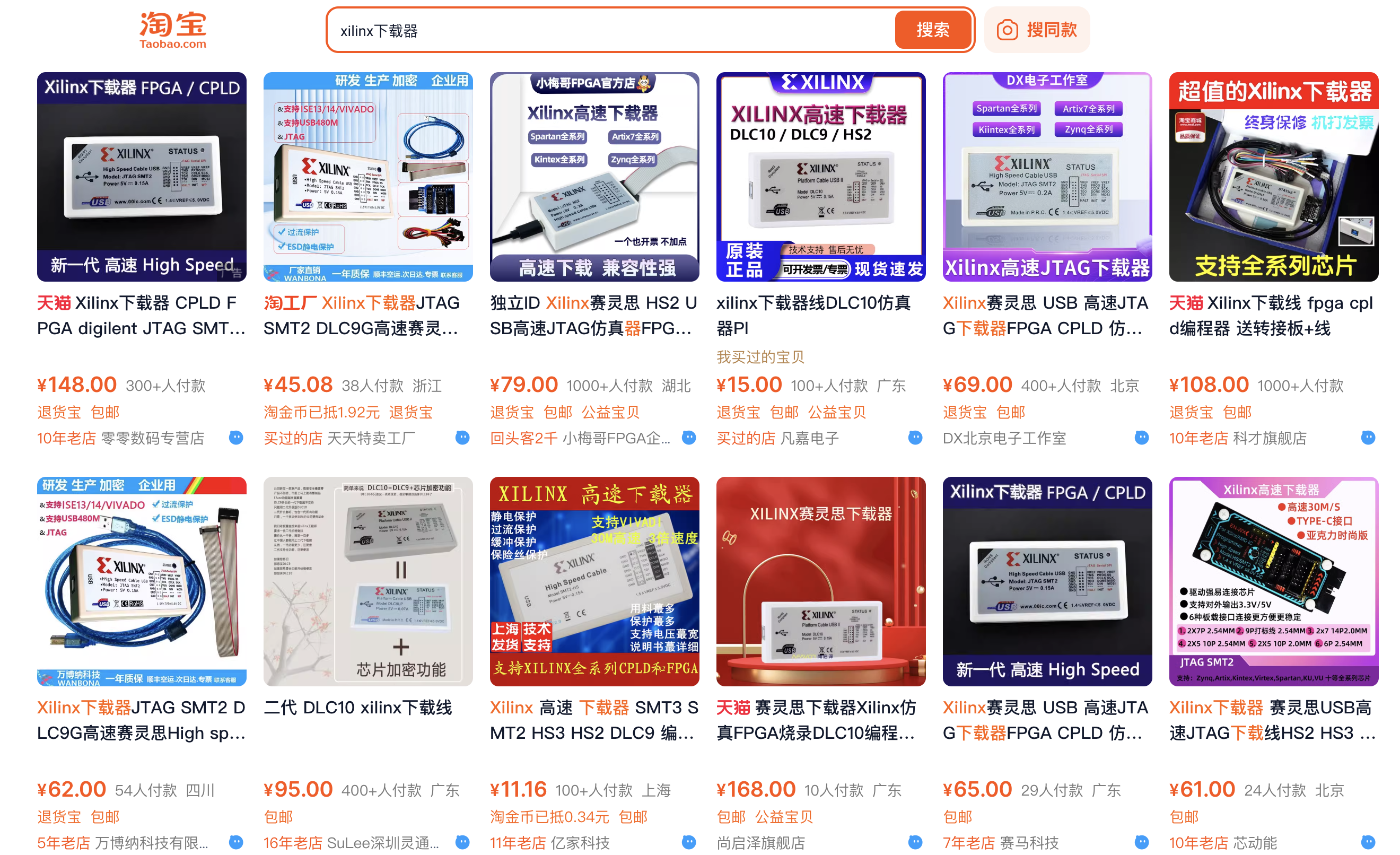

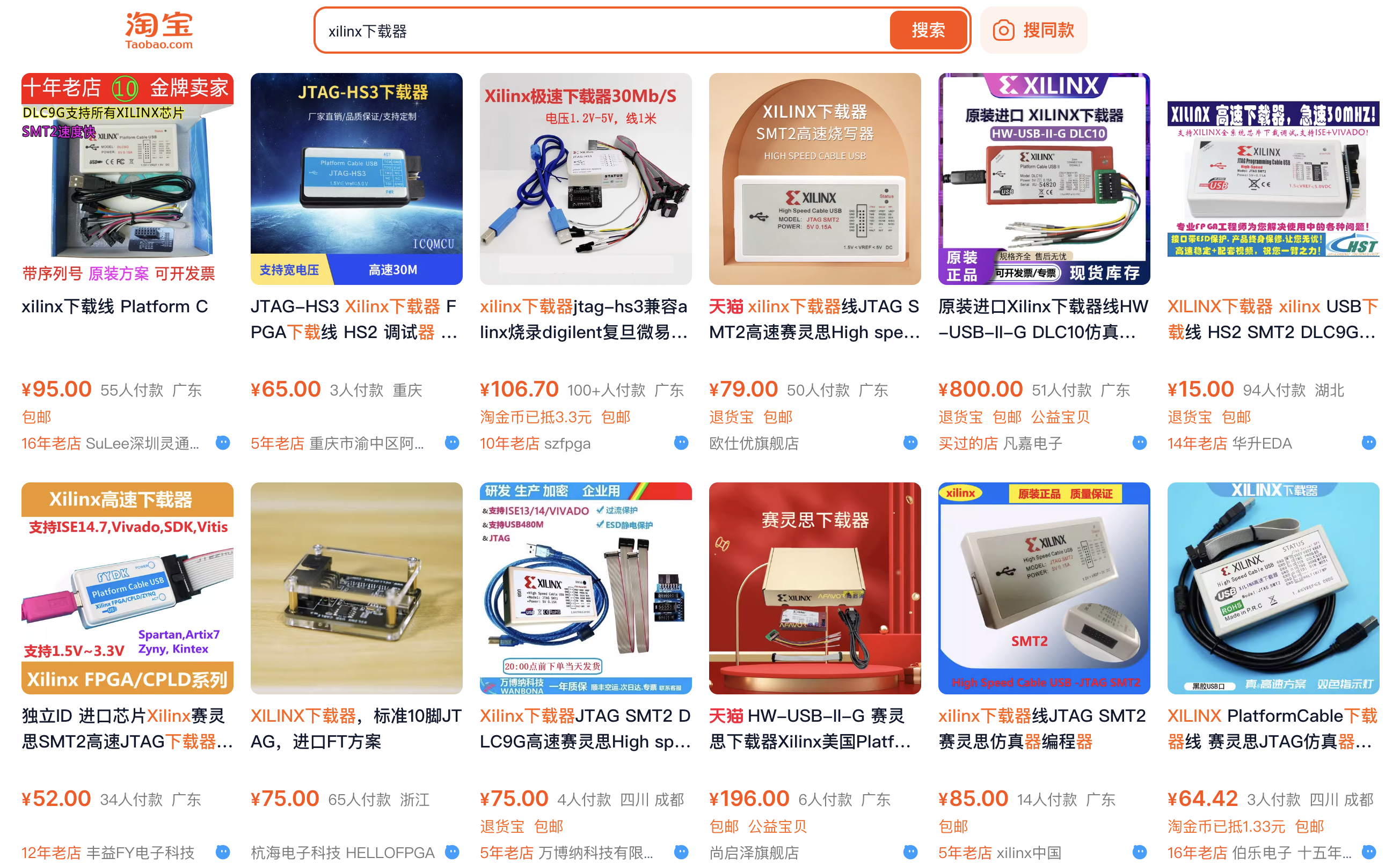

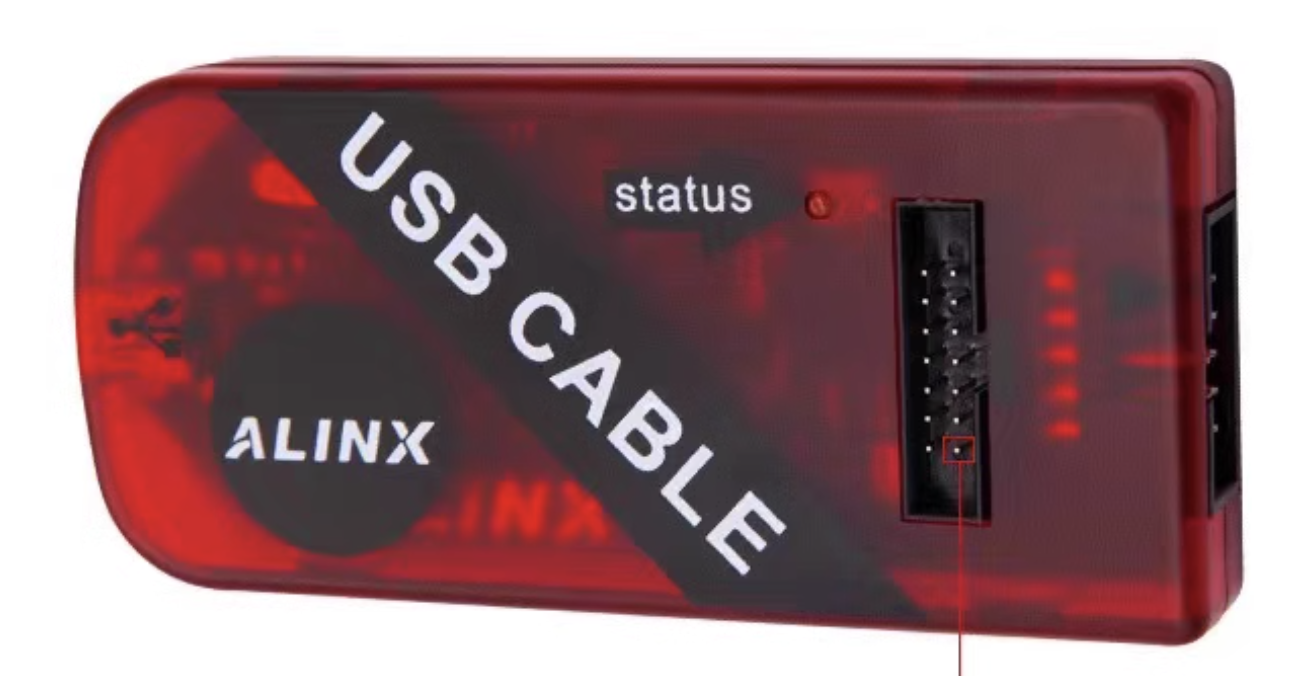

淘宝上搜 Xilinx 下载器，会搜到各式各样的下载器，五花八门，分不清哪个是正版哪个是盗版，哪个好用哪个不好用，贵的上千，便宜的几十块钱，眼花缭乱。

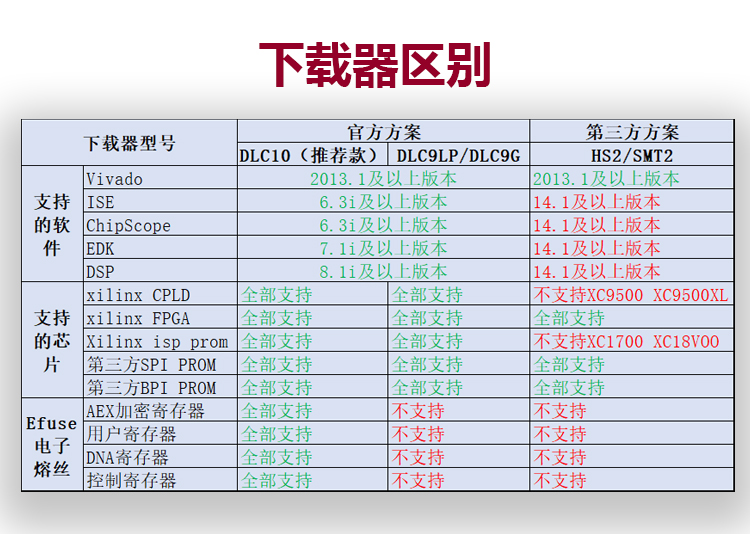

下面结合我用过及见过的一些下载器来简单聊一聊常见的 Xilinx 下载器的分类以及方案，网上搜到这样一张图，大体上把Xilinx 下载器概括了。

但从 Xilinx 官方文档来看，此图也不完全正确，官方文档中描述 Xilinx 软件支持的下载器有这么几种：

Xilinx® SmartLynq+ Module (HW-SMARTLYNQ-PLUS-G)
Xilinx® SmartLynq Data Cable (HW-SMARTLYNQ-G/DLC20)
Xilinx® Platform Cable USB II (DLC10)
Xilinx® Platform Cable USB (DLC9G, DLC9LP, DLC9)
Digilent JTAG-HS1
Digilent JTAG-HS2
Digilent JTAG-HS3
Digilent JTAG-SMT1
Digilent JTAG-SMT2

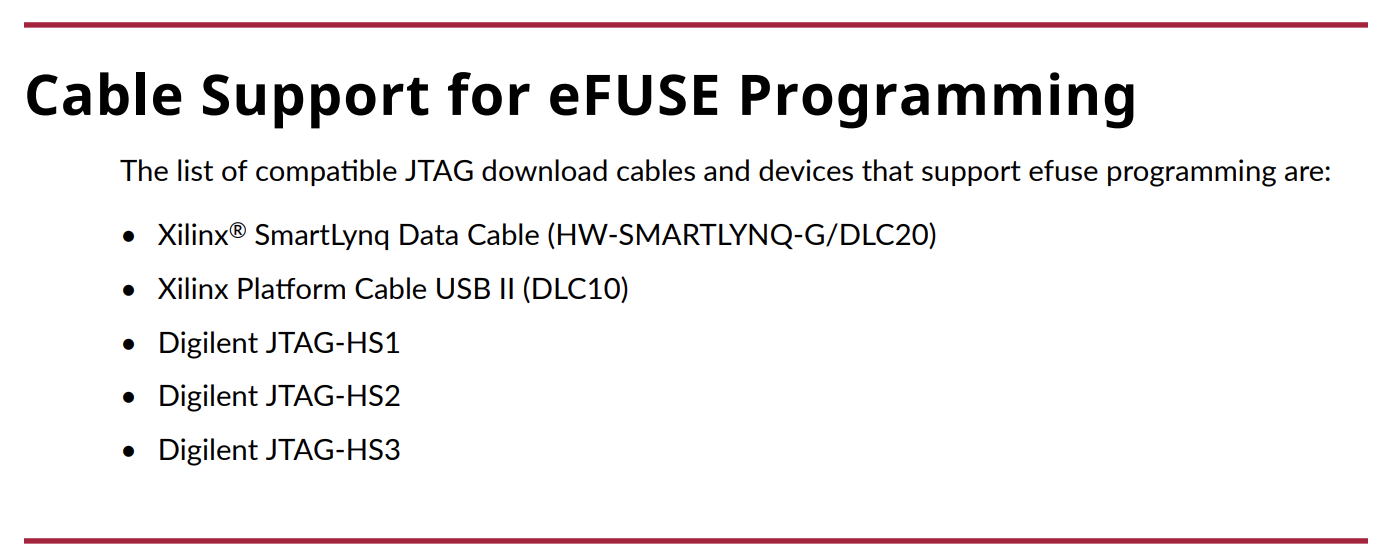

根据 UG908 2019.2 中描述，支持 eFUSE （电子熔丝）编程的不只有 DLC10， Digilen HS1/2/3 也都是支持的。

不过这里文档中所说的都是指官方出版的下载器，淘宝上搜到的多数为山寨版，是否和原版完成一致那就说不好了。下面把我手上的几个拆开来看看各自的方案。

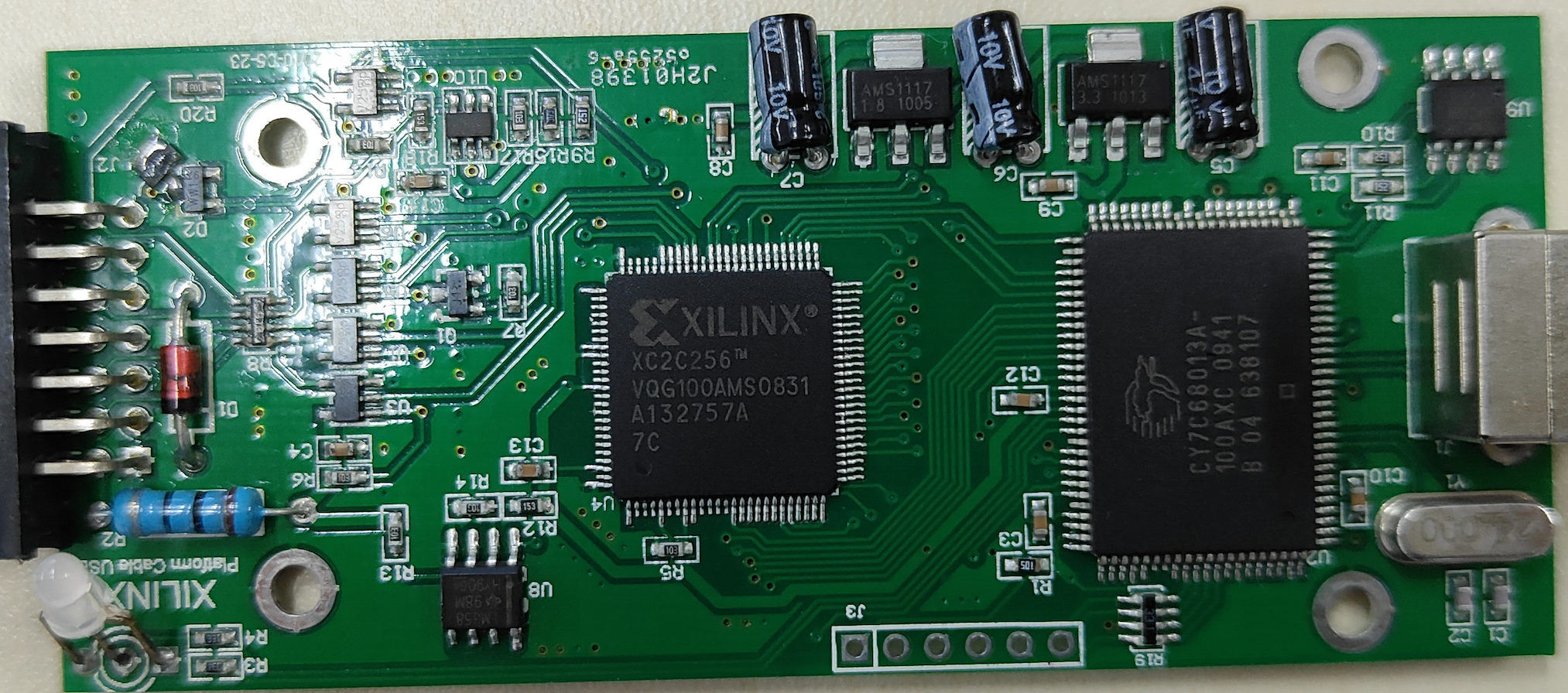

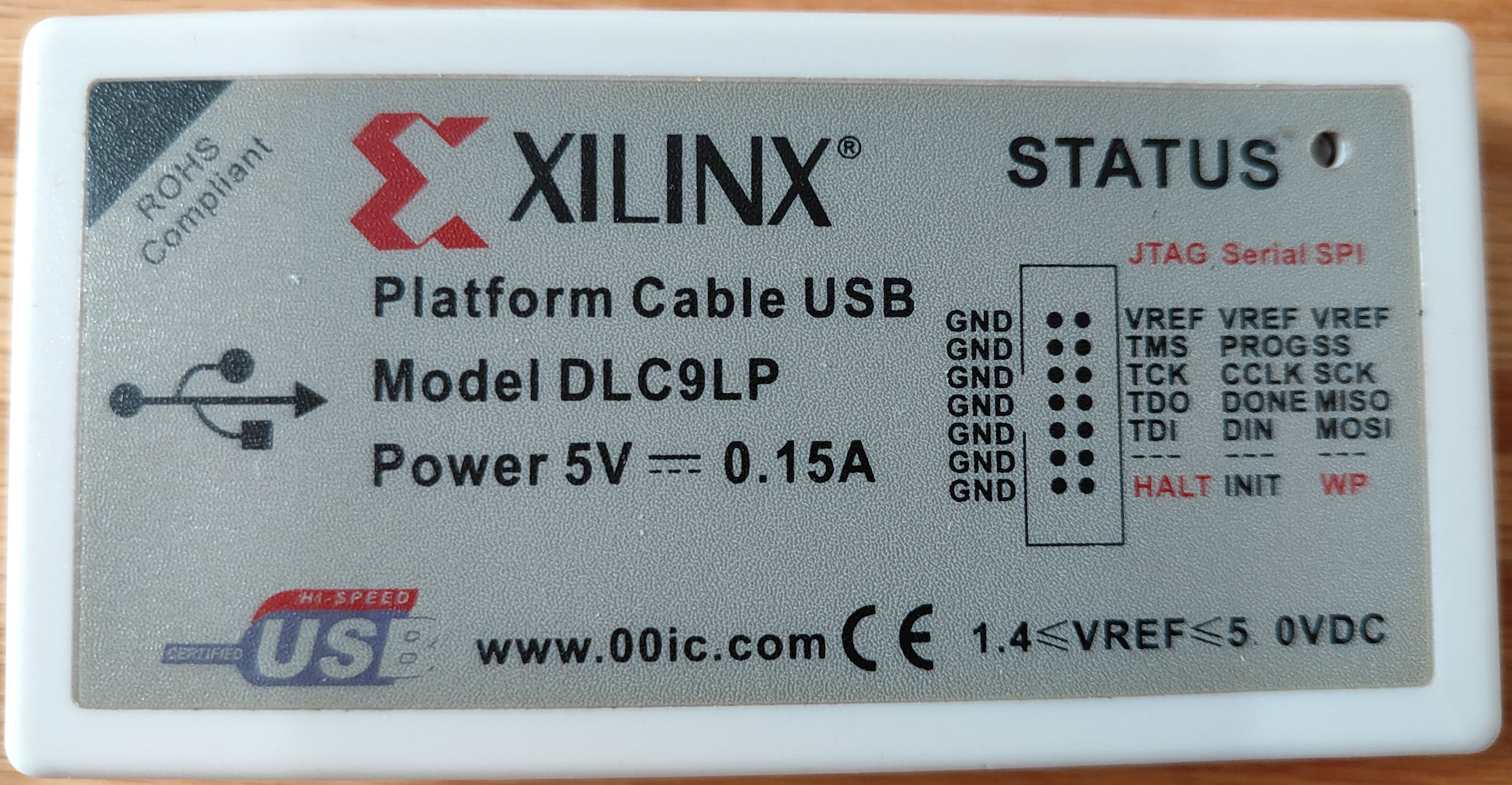

Xilinx Platform Cable USB (DLC9LP)

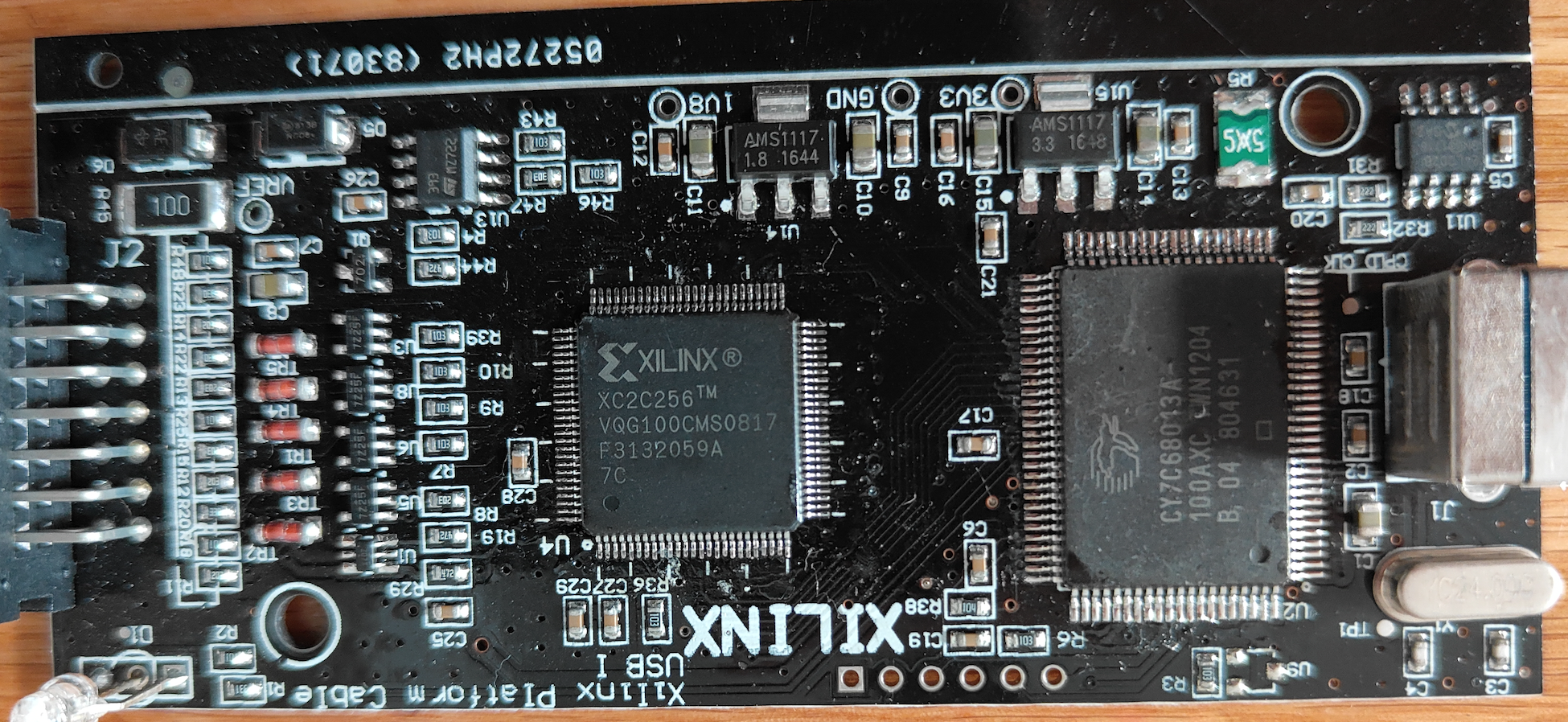

主芯片 Cypress CY7C68013 + Xilinx XC2C256，USB 接口芯片 + CPLD 可编程逻辑芯片组成。

Xilinx Platform Cable USB (DLC9G)

和 DLC9LP 主芯片是一样的。

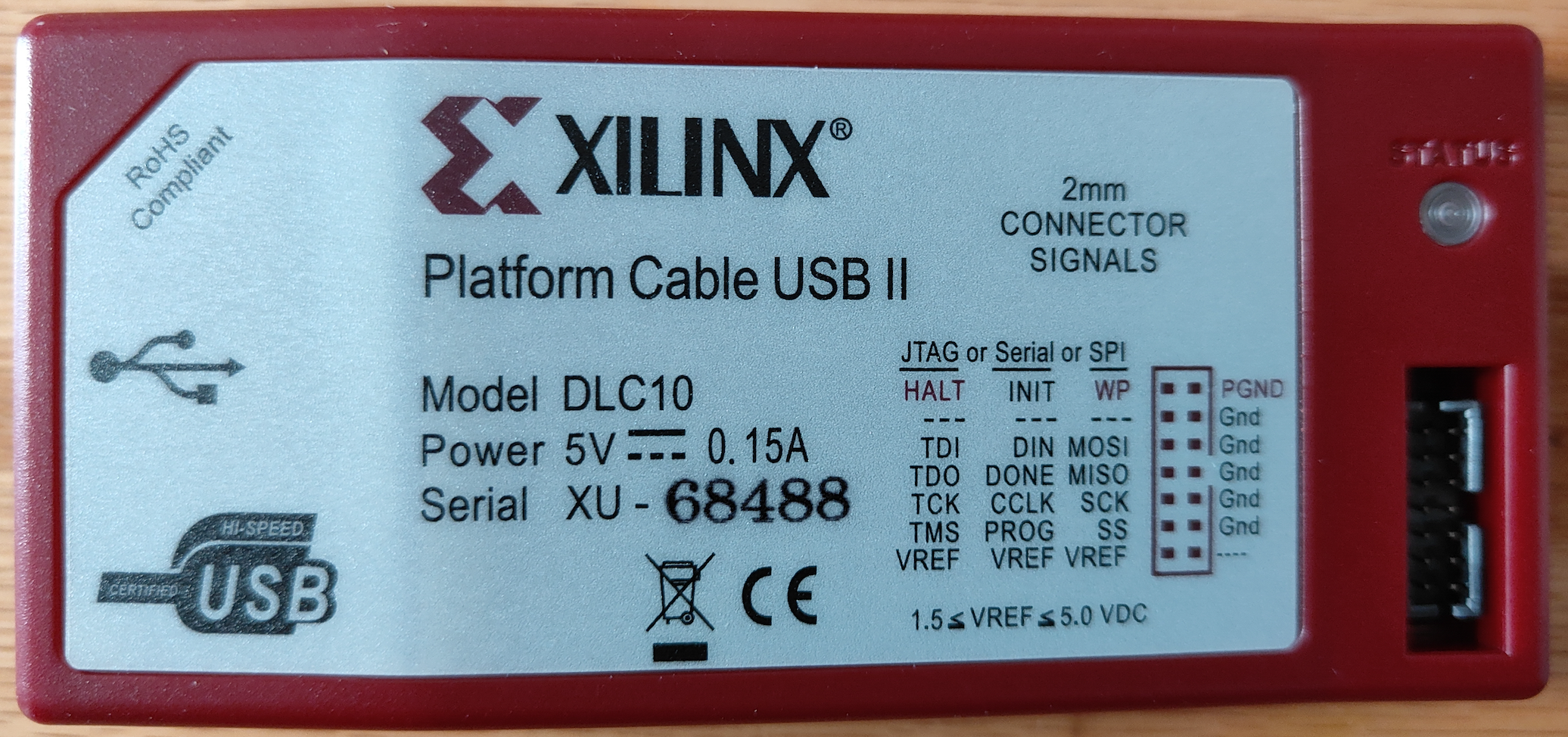

Xilinx Platform Cable USB II (DLC10)

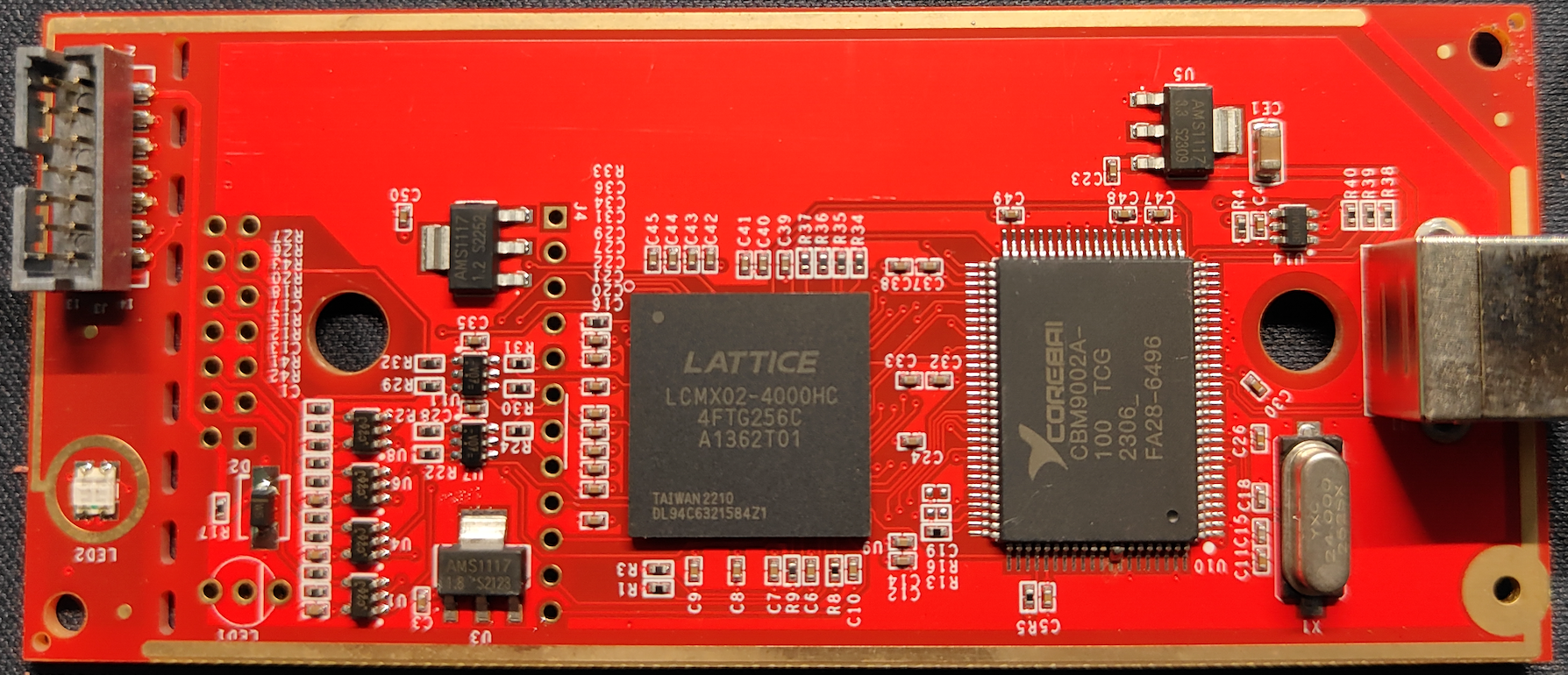

这个DLC10是在淘宝上买的，800多块，买时号称 Xilinx 官方原厂出品，从拆机后主板来看，不像是原厂的，CBM9002A-100TIG 是芯佰微出品的USB接口芯片，CY7C68013 的国产替代。

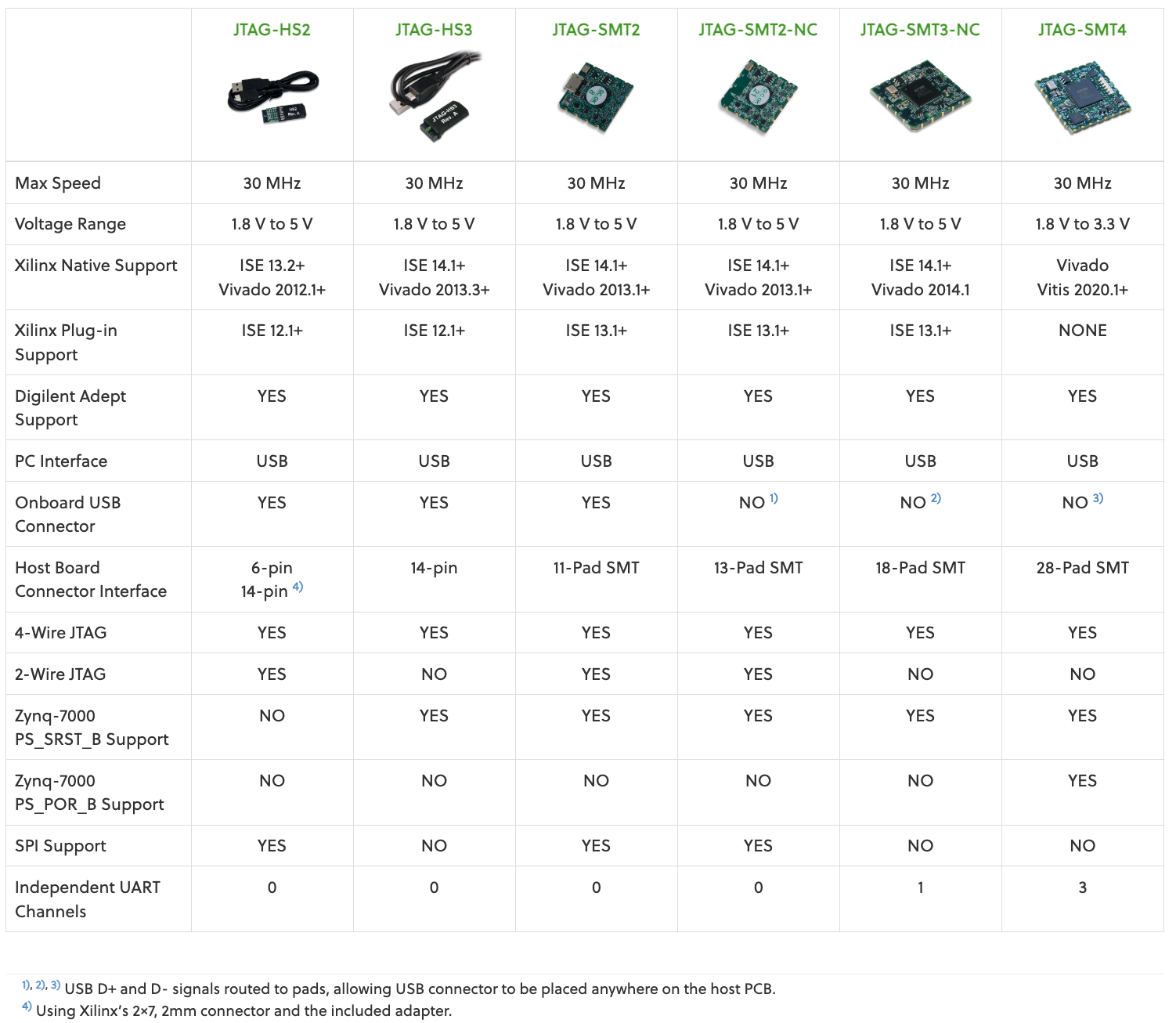

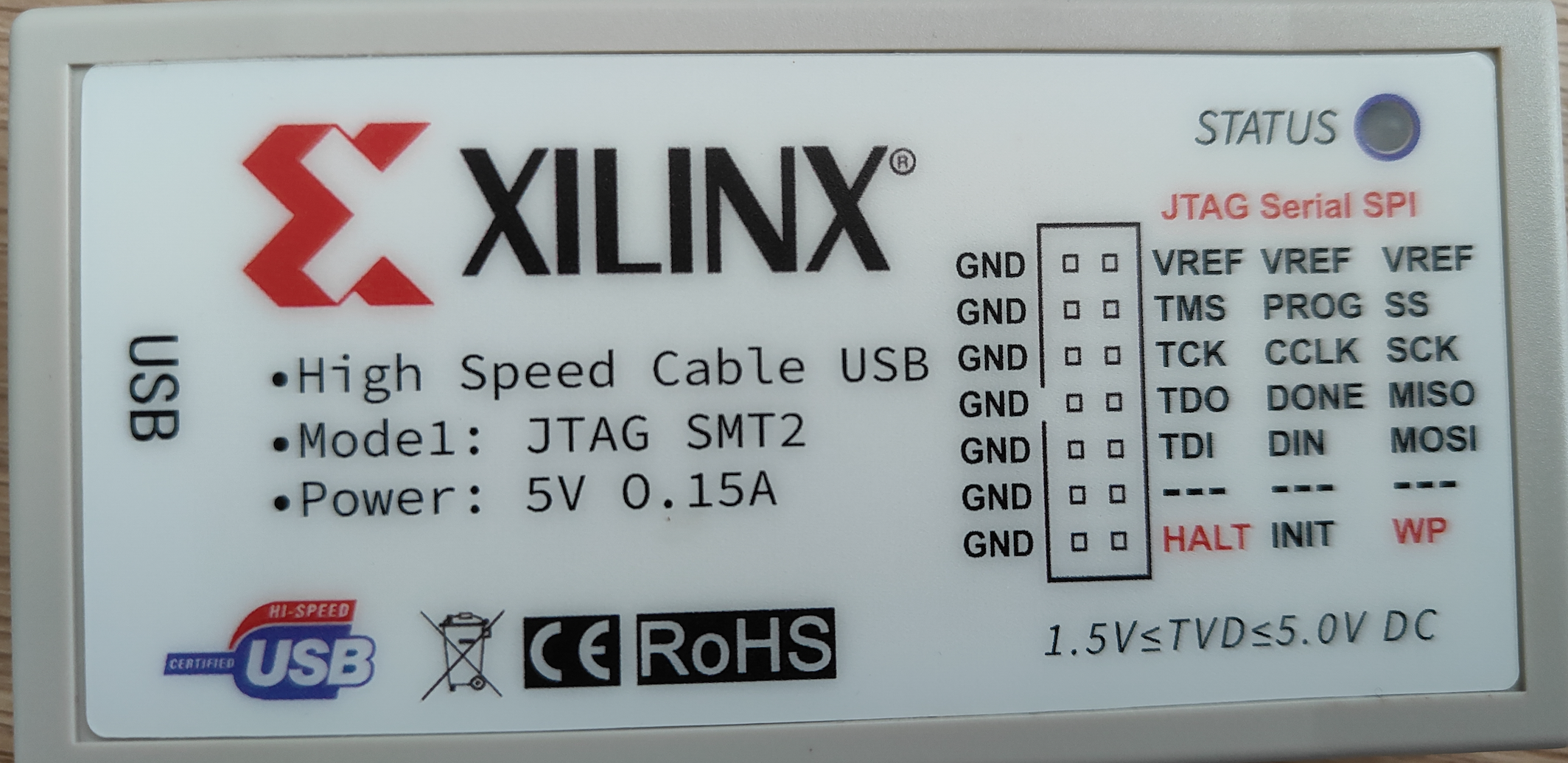

Digilent JTAG-HS1/HS2/HS3/SMT1/SMT2

官方文档：https://digilent.com/reference/programmers/start

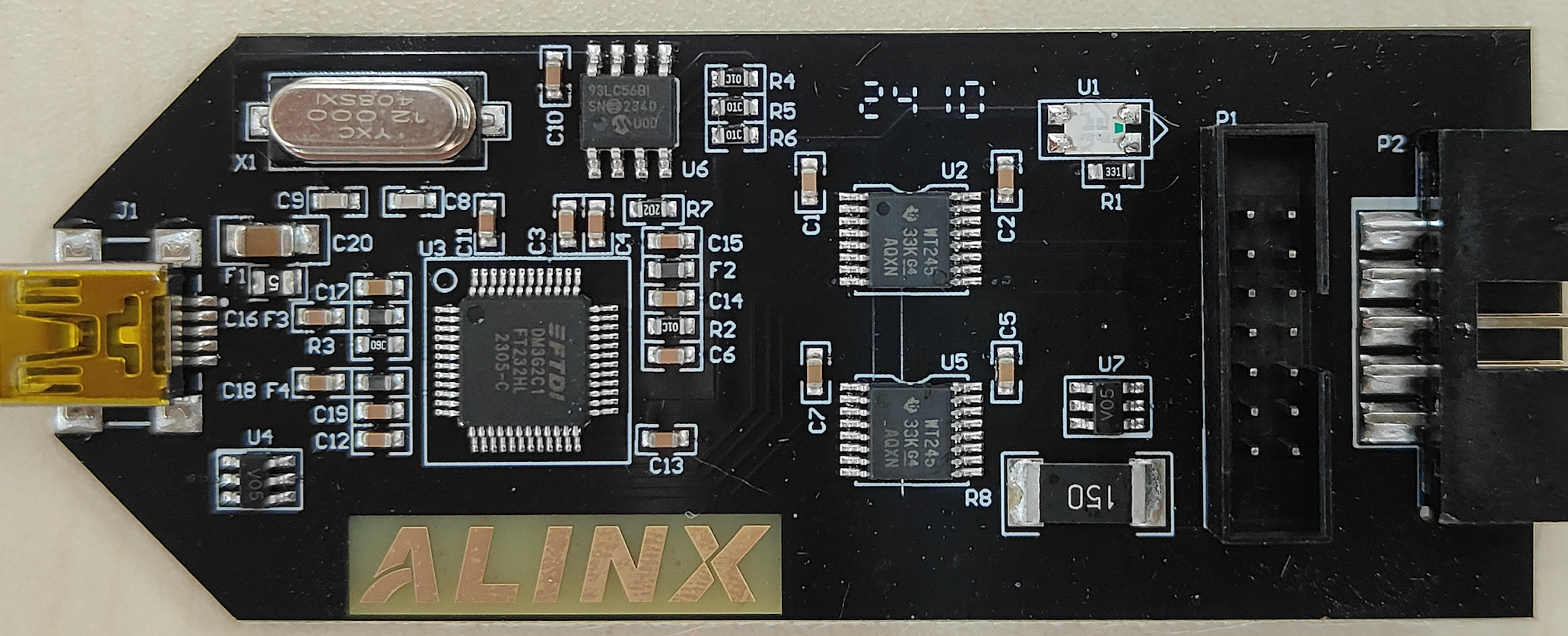

市面上花花绿绿的多数都是 Digilent 这些方案的仿制品

这些方案有个共同点就是主芯片多数采用 FTDI 的 USB 转 JTAG 芯片，方案简单成本低。虽然成本低，并不意味质量差，这个方案用起来快速稳定，JTAG速率可以达到30Mbps，下载调试速度要比官方DLC10快不少。

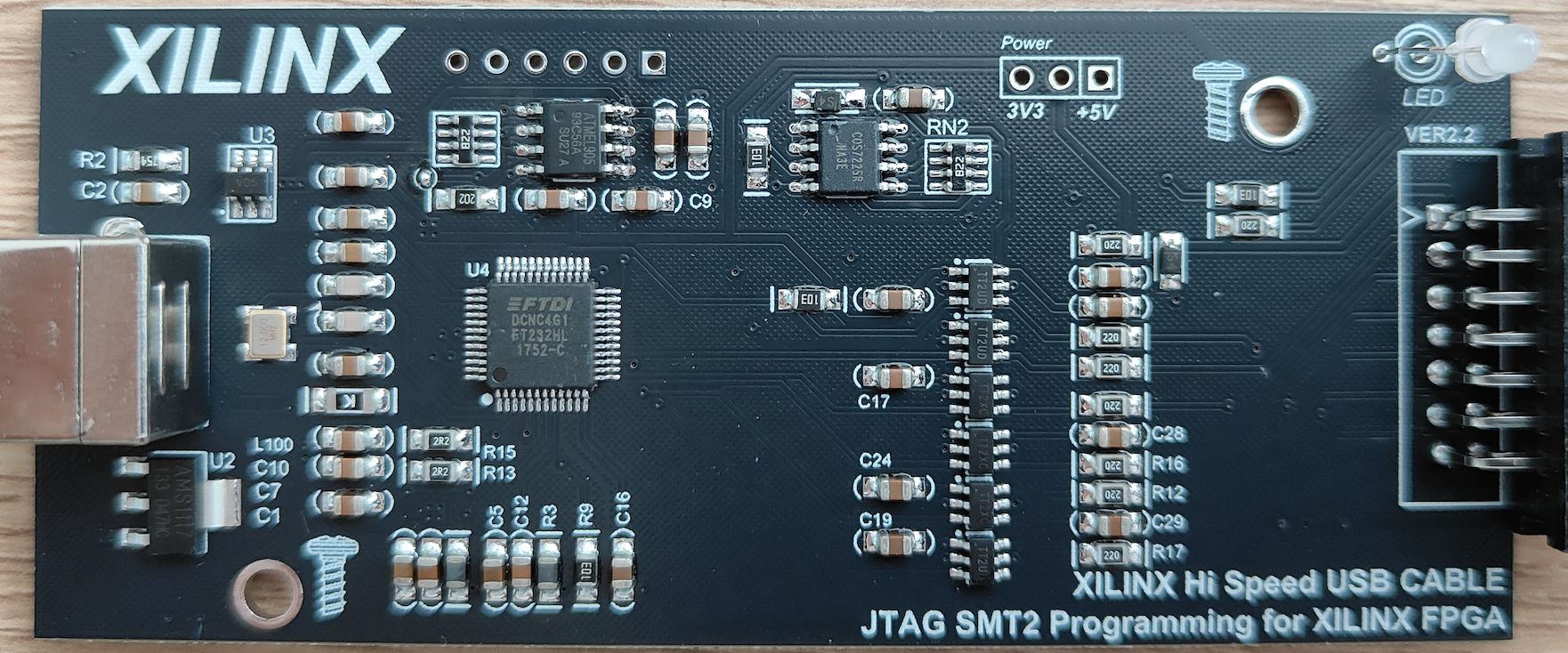

下载器常用的是 FT232Hx 芯片，可以实现USB转接多种接口：USB到RS232 / RS422 / RS485；USB到FIFO；USB到FT1248；USB到JTAG；USB到SPI；USB到I2C；USB到Bit-Bang；USB到快速串行光学接口；USB到CPU目标接口，这些接口多数是互斥的，同时只能使用一种，这里主要使用了 USB 转 JTAG。

板载下载器常用 FT2232Hx 芯片，可以在转JTAG的同时还有一路独立UART，对应 Digilent 官方 SMT3。

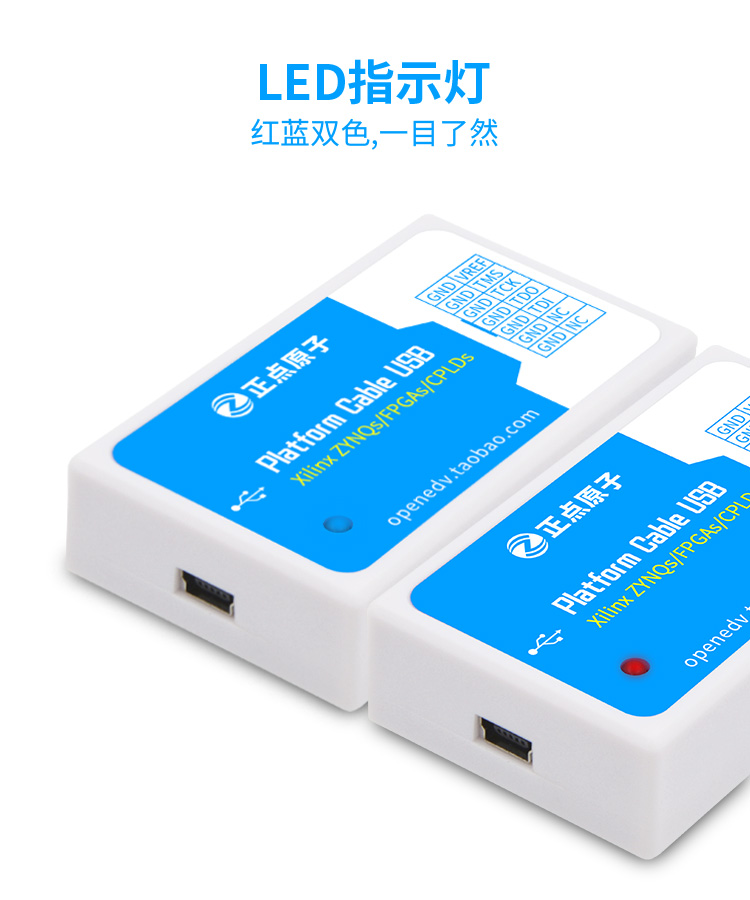

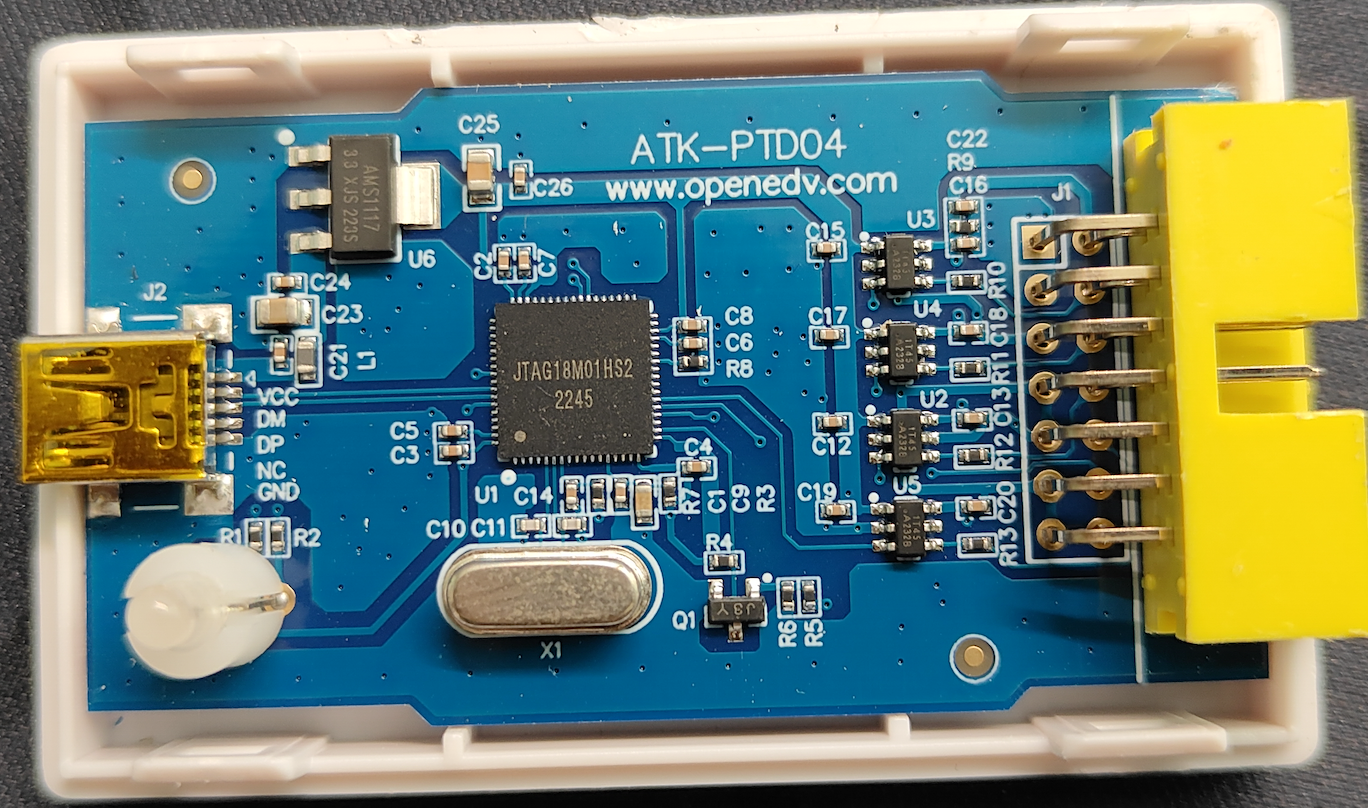

当然，除了使用 FTDI 芯片外，还有一些特别的，比如正点原子这款仿真器

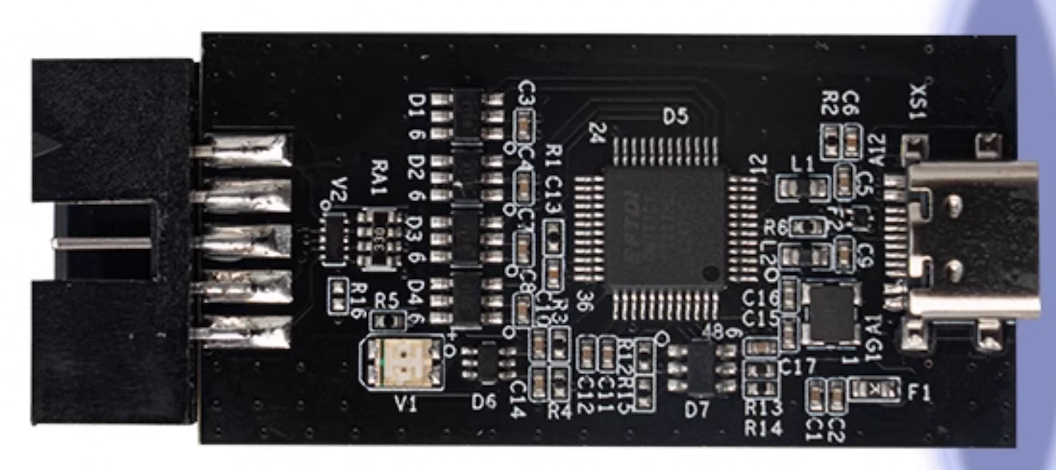

使用 JTAG18M01HS2 芯片实现，这颗芯片可以模拟 FTDI 的 USB 接口协议，复用 FTDI 的驱动程序。网上没有找到规格书，不过淘宝上倒是有卖这颗芯片的。

Xilinx SmartLynq Data Cable (HW-SMARTLYNQ-G/DLC20)

SmartLynq 是一根高性能JTAG线缆，适用于高速 FPGA 及闪存编程、软硬件调试、性能分析以及事件追踪，JTAG速率可达 40Mbps，支持网口和USB连接，也支持远程访问。

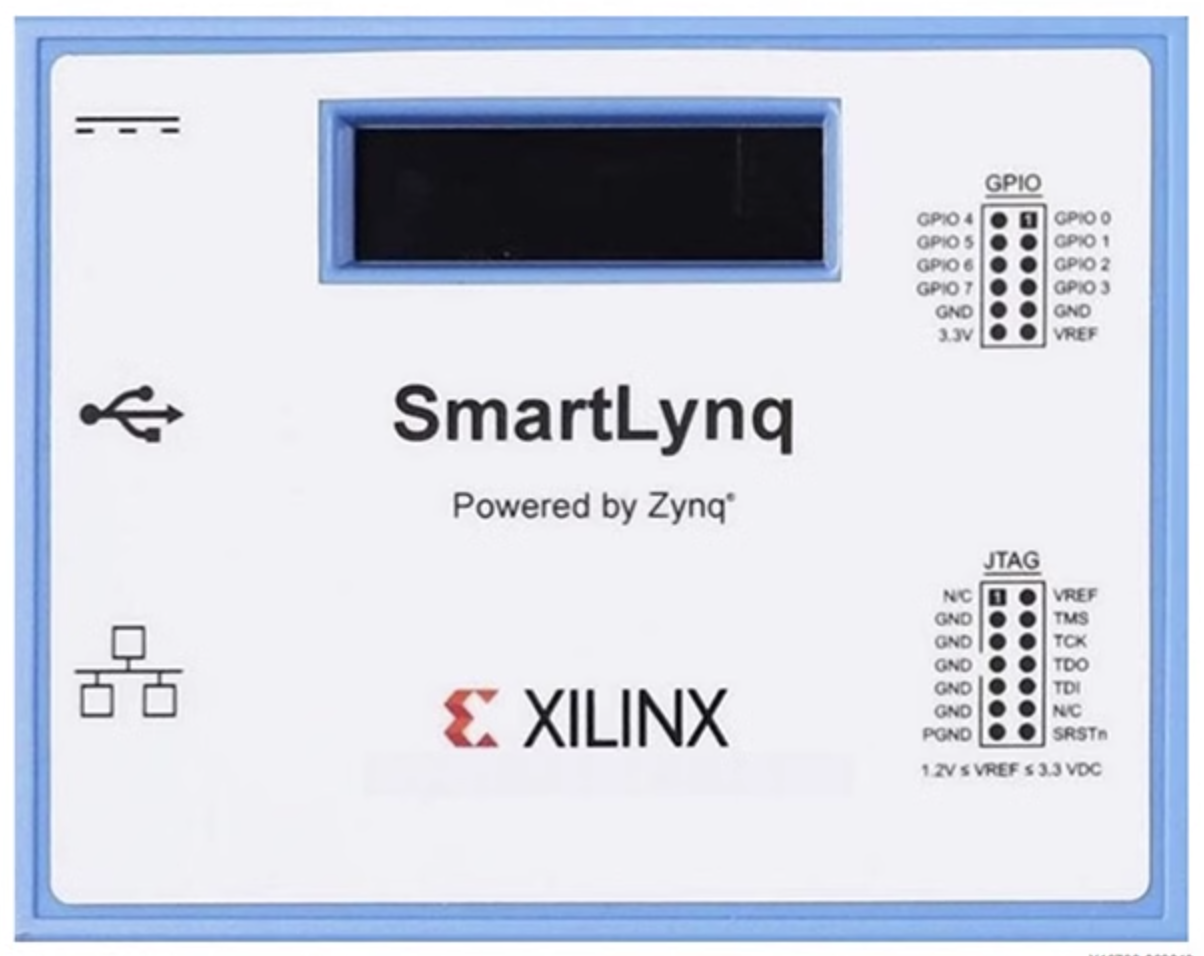

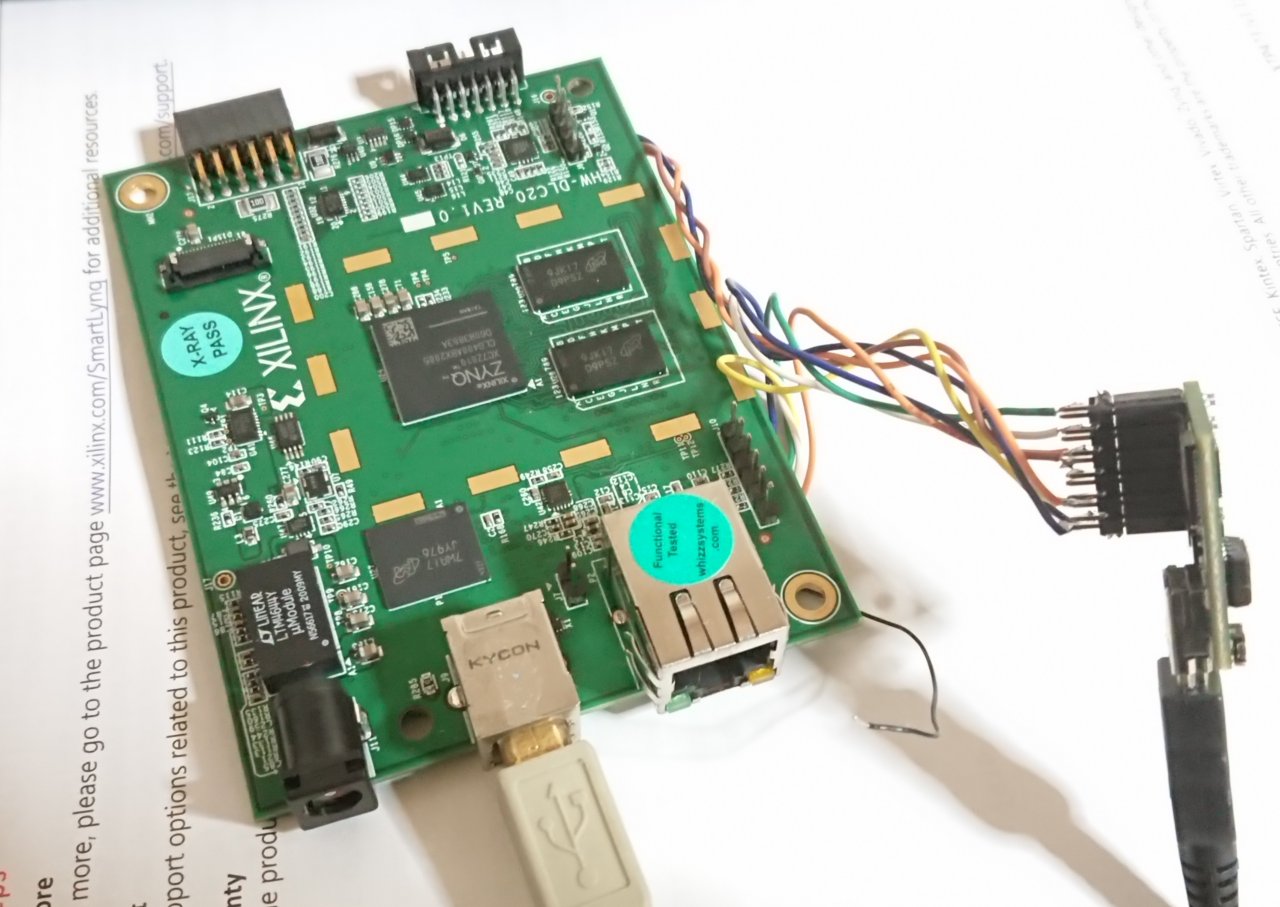

手里没有这个设备，网上找来一张不太清晰的图，从图中能够看出，主芯片使用的 XC7Z010 ZYNQ 器件，设备不便宜，淘宝售价 4000+，目前没有搜到仿制版，后续我来做一个仿制品把价格降下来，同时增加一些额外的功能，比如FPGA脱机编程、远程WebCam等。

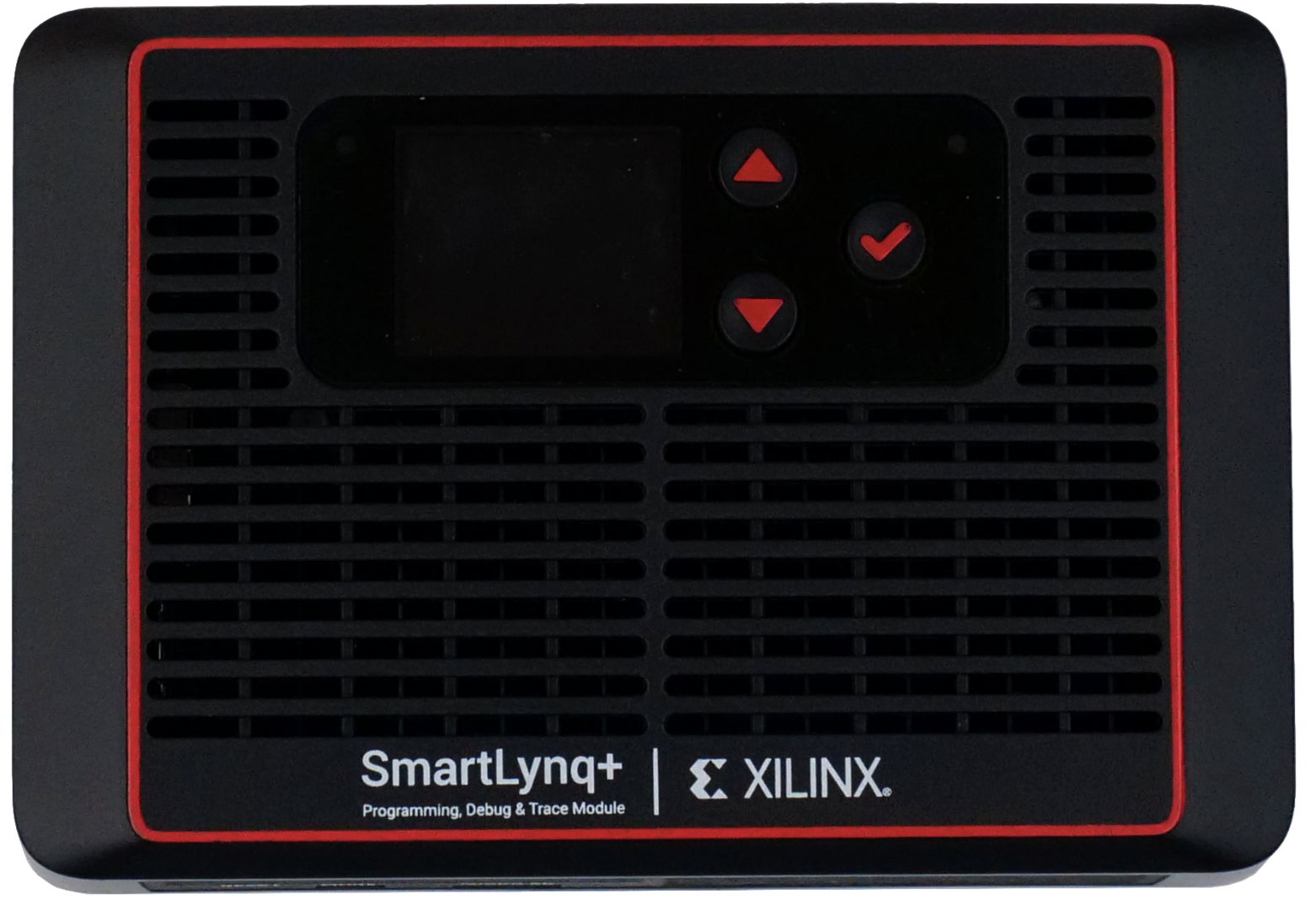

Xilinx SmartLynq+ Module (HW-SMARTLYNQ-PLUS-G)

SmartLynq+ 模块的构建旨在满足高速调试和跟踪需求，主要面向使用 Versal™ 平台的开发者。与以前的调试产品相比，SmartLynq+ 模块通过高速调试端口 (HSDP) 将 Linux 下载速度提高达 28 倍，显著提高了配置吞吐量性能，从而可加快开发进程。SmartLynq+ 模块支持串行及并行跟踪，提供高达 14GB 的跟踪内存，捕捉执行历史记录。

SmartLynq+ 模块与 Versal™ ACAP 评估板完全兼容，用户可以全面查看 Versal 架构，其中包括 AI 引擎、可编程片上网络 (NoC)、DDR 内存控制器以及100G 多速率以太网内核等。

SmartLynq+ 模块提供各种主机及目标连接选项，因此它是该系列中灵活性最高的调试产品。集成调试器的 Python 软件包支持远程访问及共享，因此可提供最高的灵活性。

淘宝售价 40000+，手上暂时没有。

Xilinx 下载器简要介绍到这里，下篇文章将介绍一下怎么用FT232H开发板自制一款 Xilinx 下载器。
