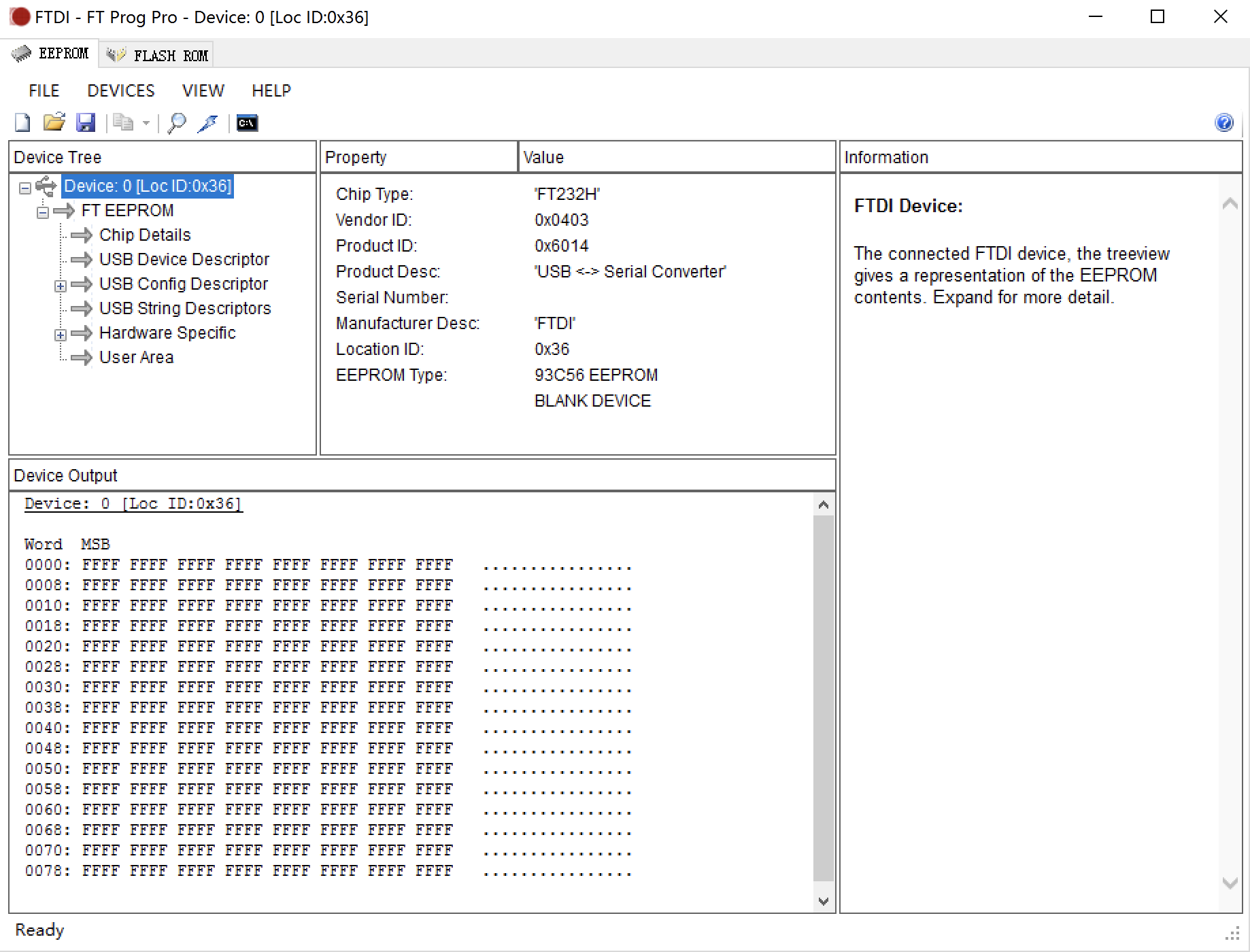

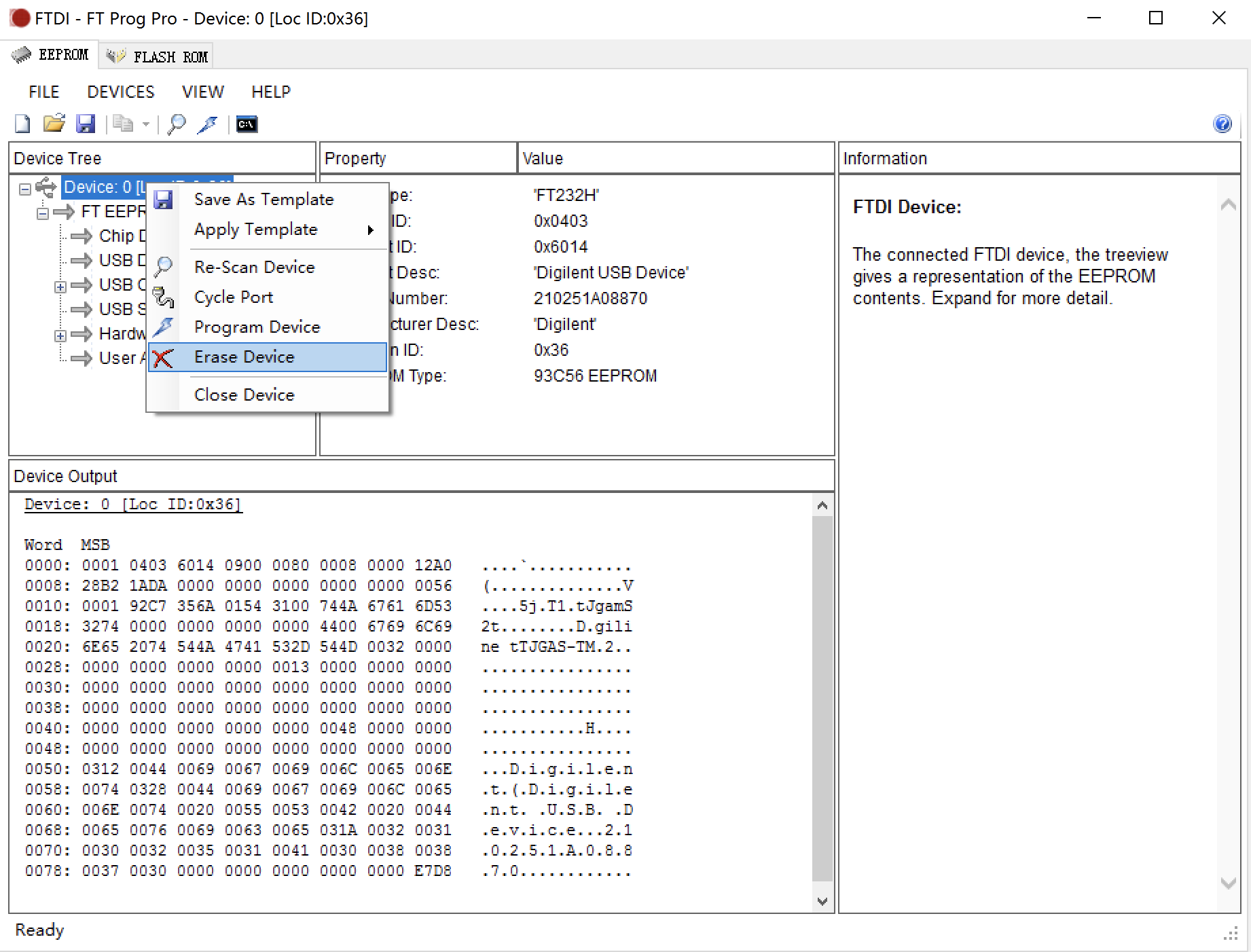

书接上一篇，把FT232H开发板配置为 Xilinx 下载器，怎么再配回到默认串口模式呢，非常简单，使用 FT_Prog_Pro （下载方式参考 上一篇https://mpbeta.csdn.net/mp_blog/creation/editor/148950091）把 EEPROM 擦除即可。

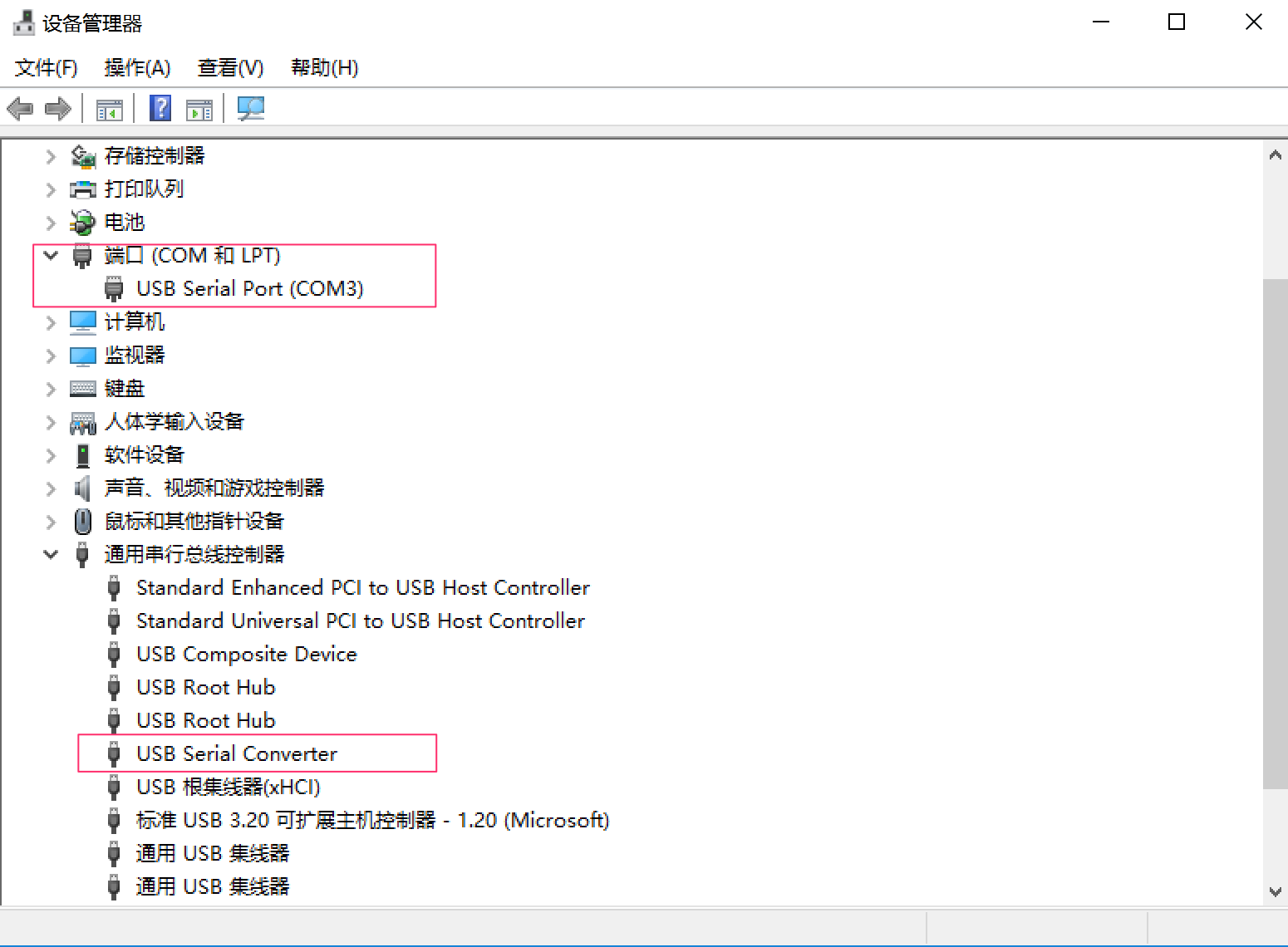

擦除之后重新插拨开发板，电脑设备管理器可以看到多出一个COM口

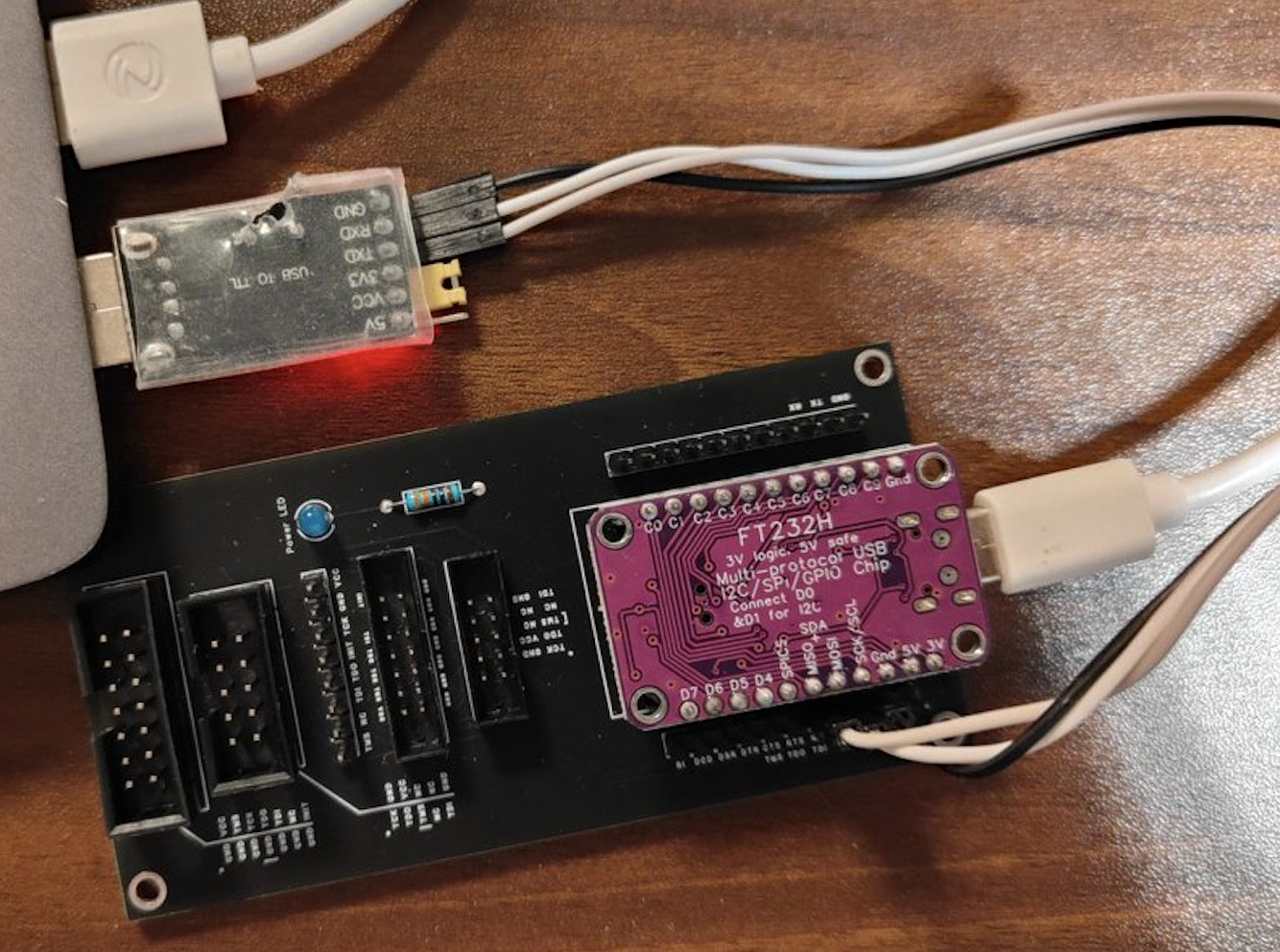

连接常规USB转串口小板测试

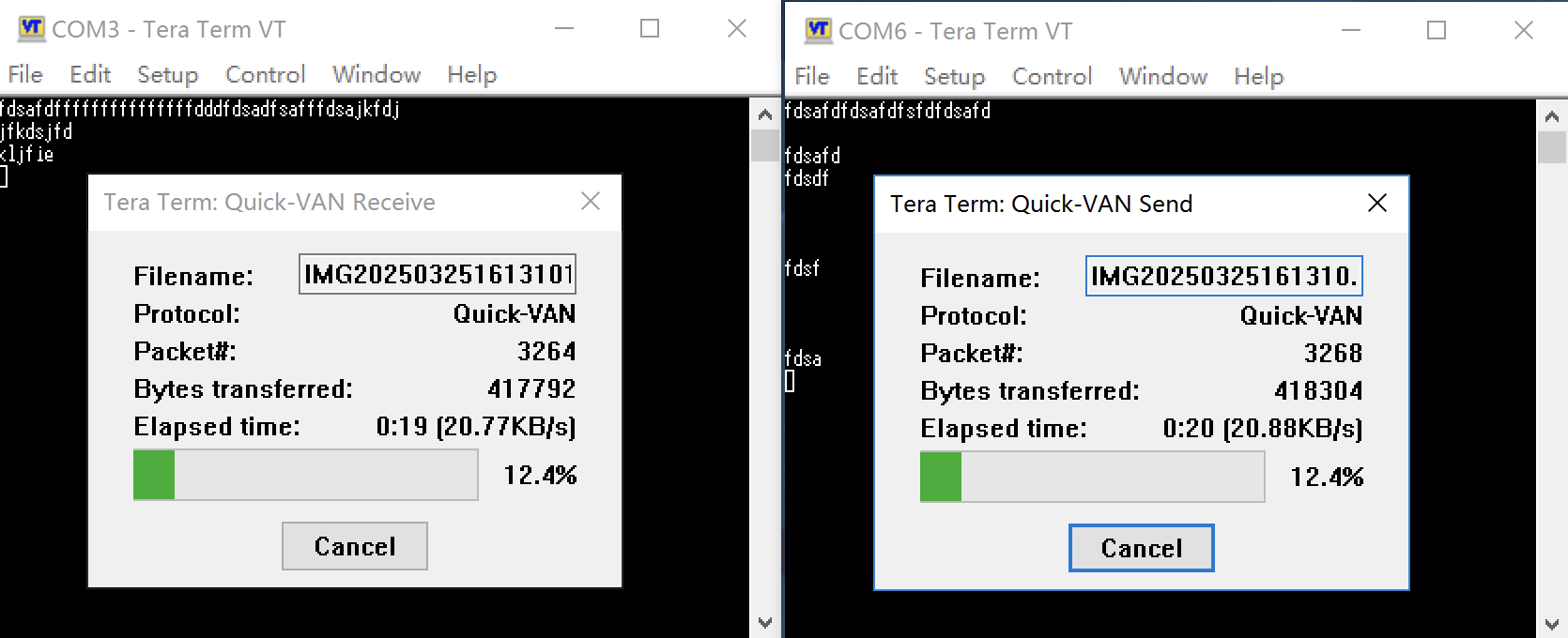

互相发送数据，传输文件都OK。也可以连接嵌入式设备使用，比如树莓派等。

上面是擦除 EEPROM 是比较简单粗暴的方法，但是擦除之后，下载器模式就不能用了，只能再次刷 EERPOM，下面讲一种即可以做串口也可以做下载器的配置方法，不需要反复刷 EEPROM。

如下图所示

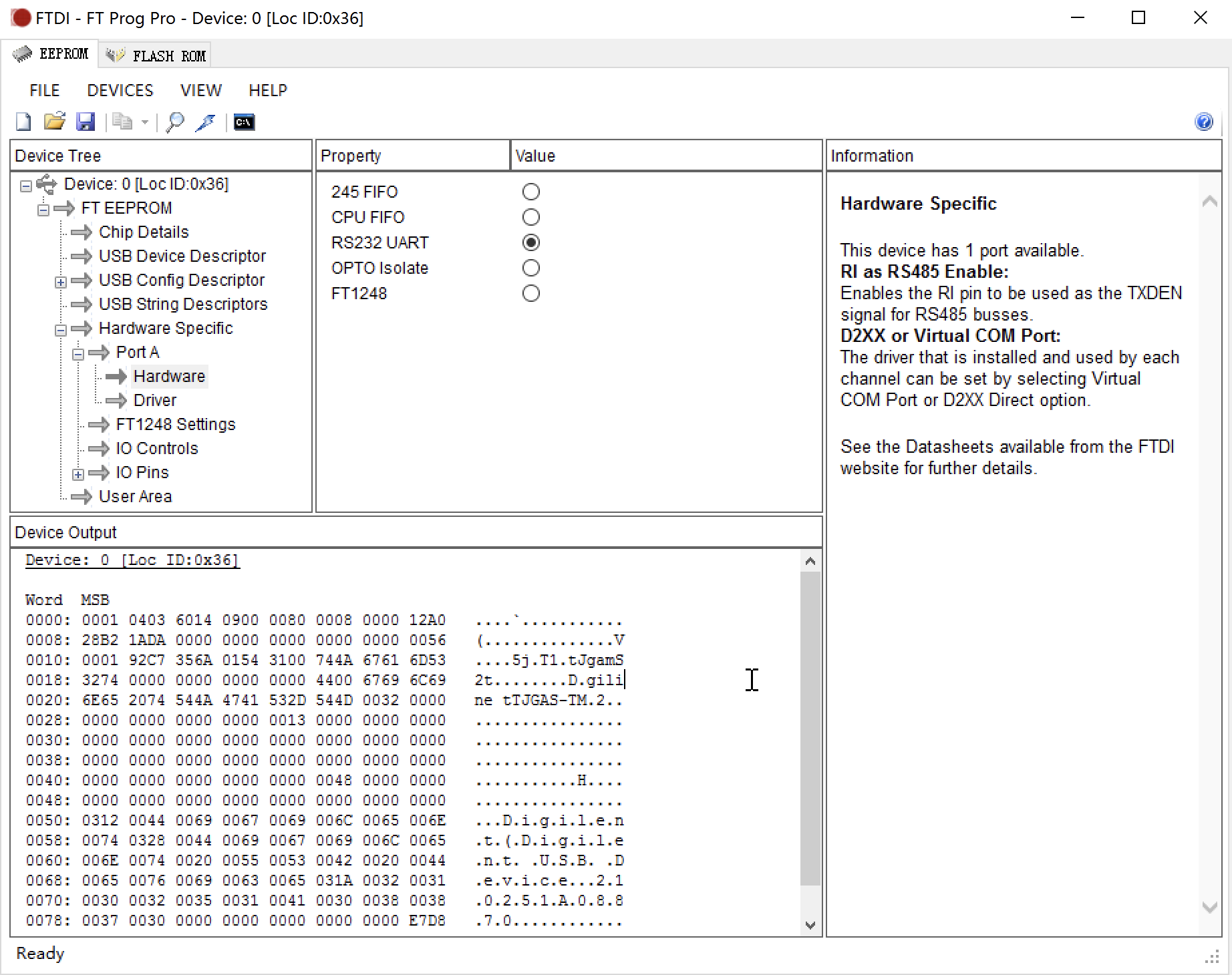

FT EEPROM -> Hardware Specific -> Hardware -> 选择 RS232 UART

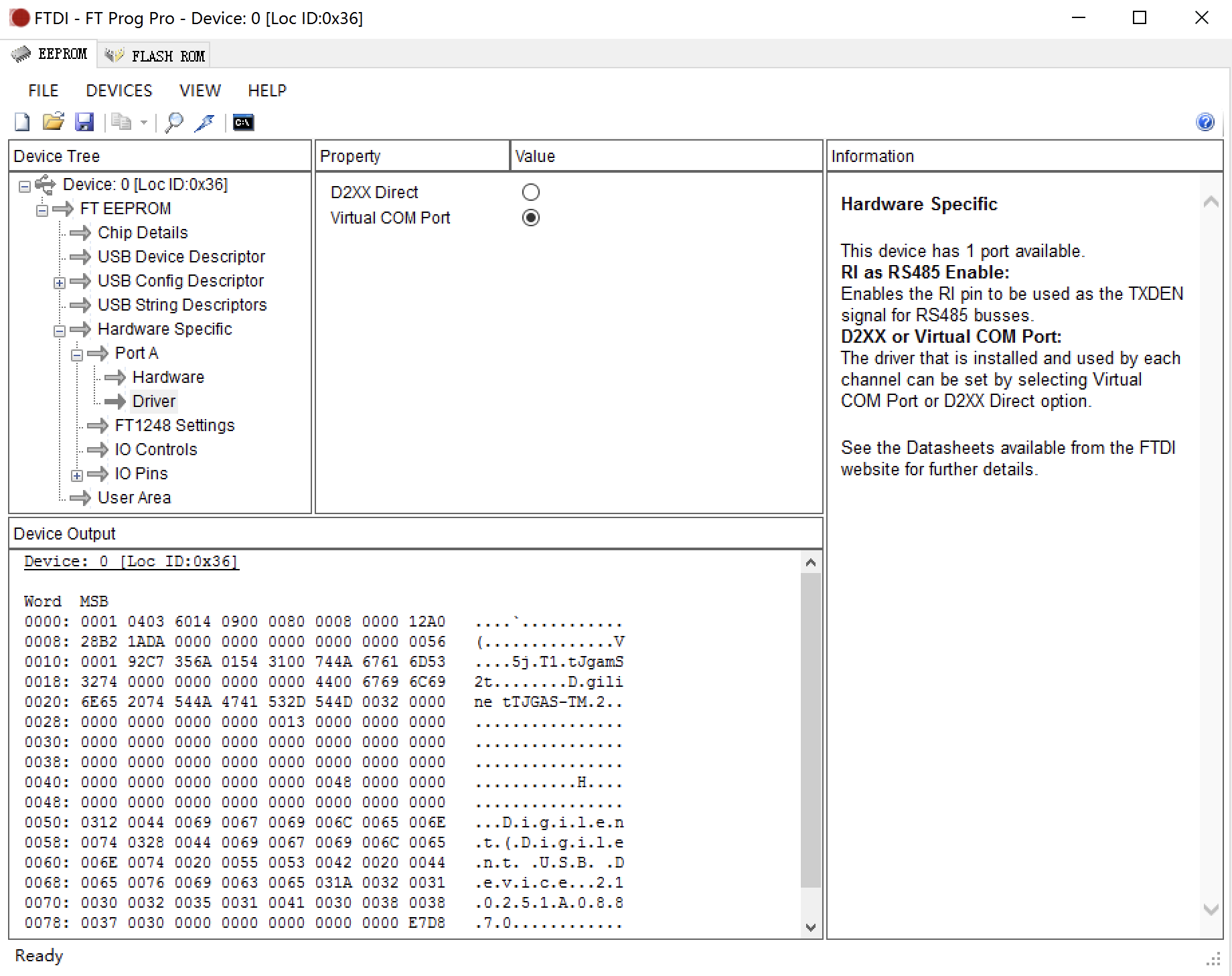

FT EEPROM -> Hardware Specific -> Driver -> 选择 Vitrtual COM Port

Porgram Device 后，重新插拨开发板，这个时候设备管理器同样会多出一个COM口，如果没有出现新的COM口，按下面方法操作后即可。

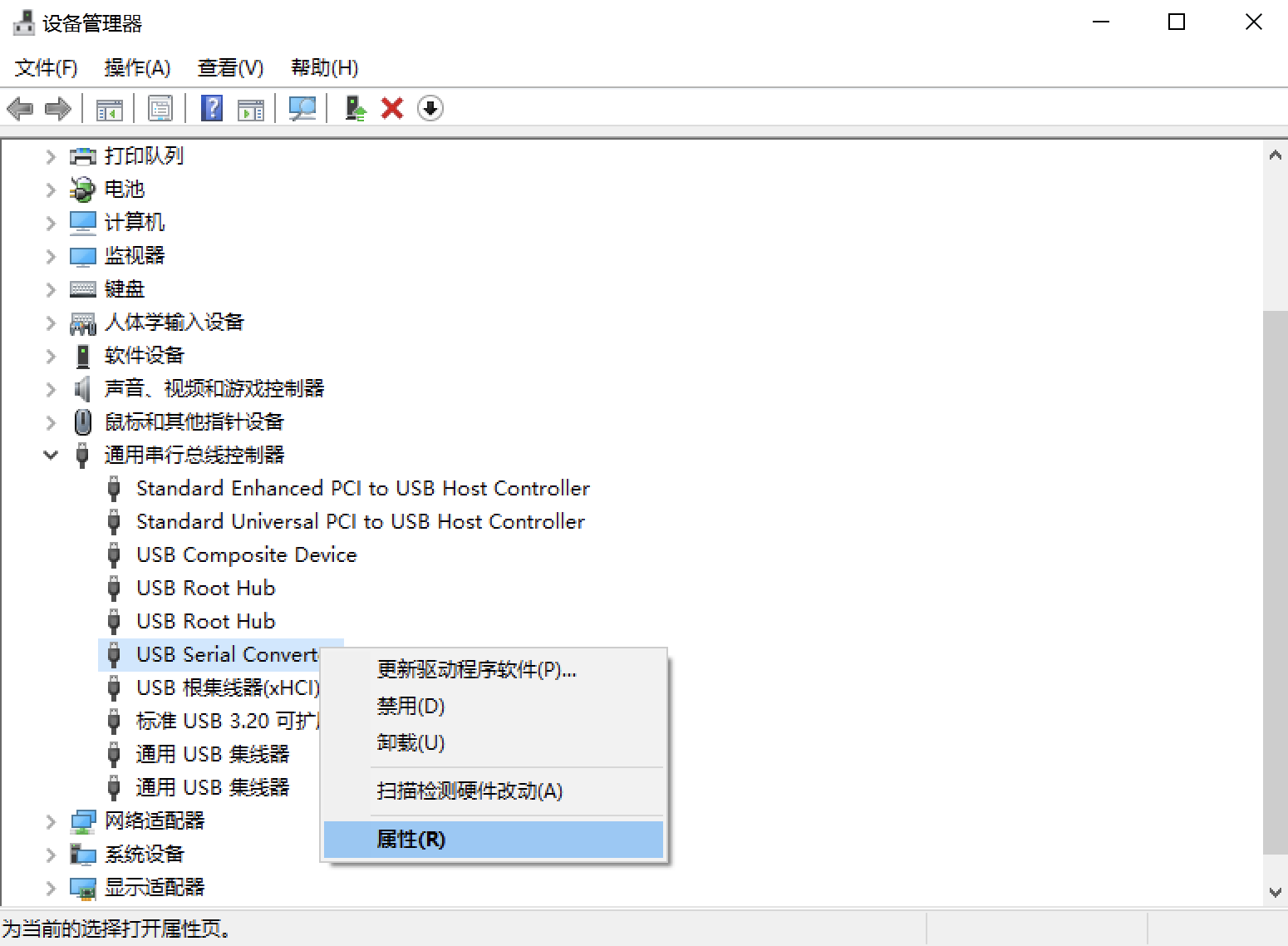

设备管理器，右击对应的 USB Serial Convert，弹出菜单选择属性

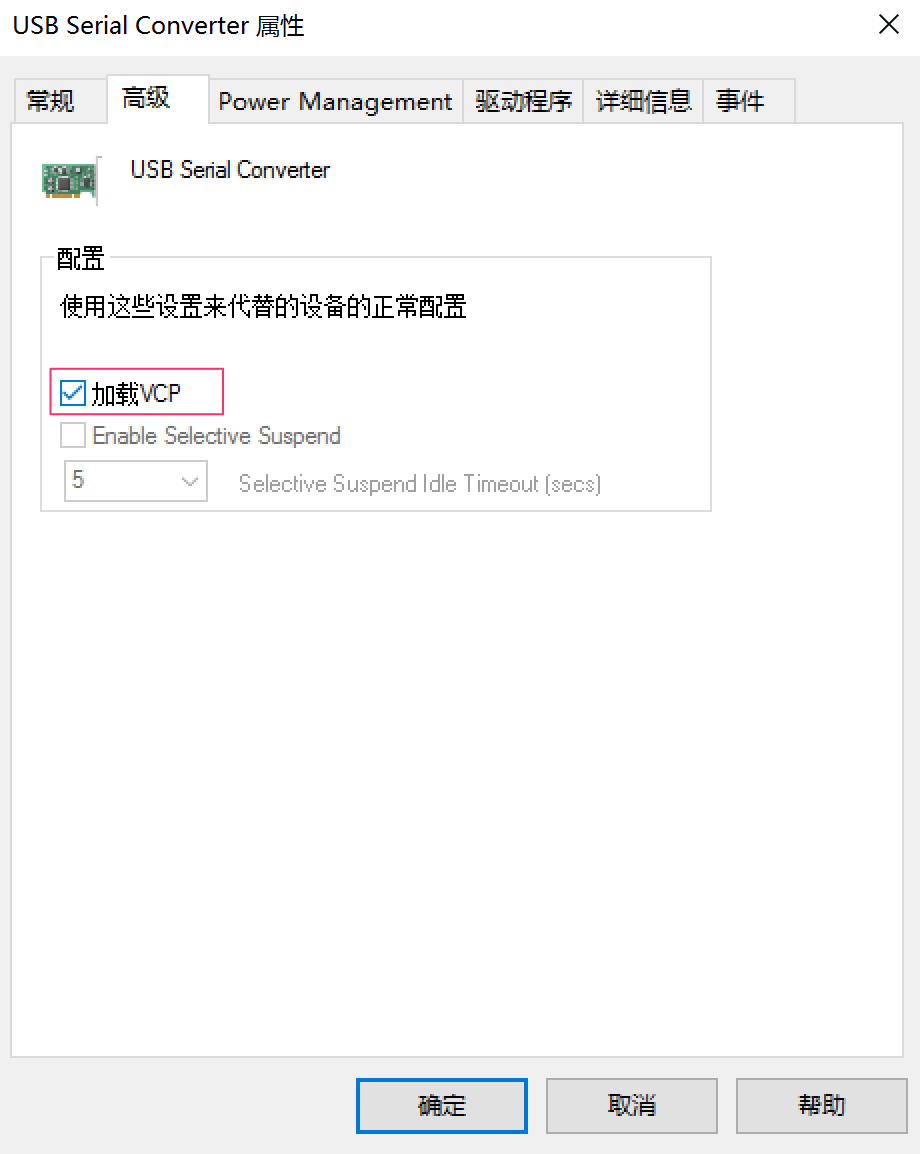

弹出对话框，高级页勾选加载VCP，点击确定，再次插拨开发板就可以看到多出的COM口了。

这个时候就可以使用对应的串口了，在不占用串口的情况下，也可以直接当下载器使用。需要注意的是，这两种模式不可以同时使用，在使用下载器后再用串口的话，可能需要插拨一下开发板。

同理，也可以把一个 FT232H 方案的现成下载器配置为串口模式，但是但是，配置以后也有可能只能单向使用，取决于你的下载器硬件设计，因为一般的下载器JTAG接口能支持宽电压， FT232H 的IO出来以后会接电平转换芯片，有些下载器使用的电平转换芯片是单向的。UART TX 对应 JTAG TCK，都为输出信号，没有问题，UART RX 对应 JTAG TDI，JTAG TDI 是输出信号，而 UART RX 是输入信号，这就出问题了，UART RX 无法正常接收输入数据，类似这样的下载器配置成串口模式只能发送数据，无法接收数据。另外一点，需要给 VREF 一个参考电压。

FT232H UART 模式有一个非常重要的优点是：串口波特率可以达到12Mbps，这是常见的U转串小板不具有的，12M 波特率比我们常用的115200波特率快100多倍，可以用来高效传输文件之类的特殊应用场合，我们来测试一下效果如何，不幸的是，常见的工具大多不支持 12Mbps 这个波特率，比如 MobaXterm(921600)，Tera Term(921600)，minicom(4M)，后续老吴再胡编一个支持12M波特率的工具出来，暂且按下不表，先用pyserial写一段代码来测试一下这个波特率是否可行。

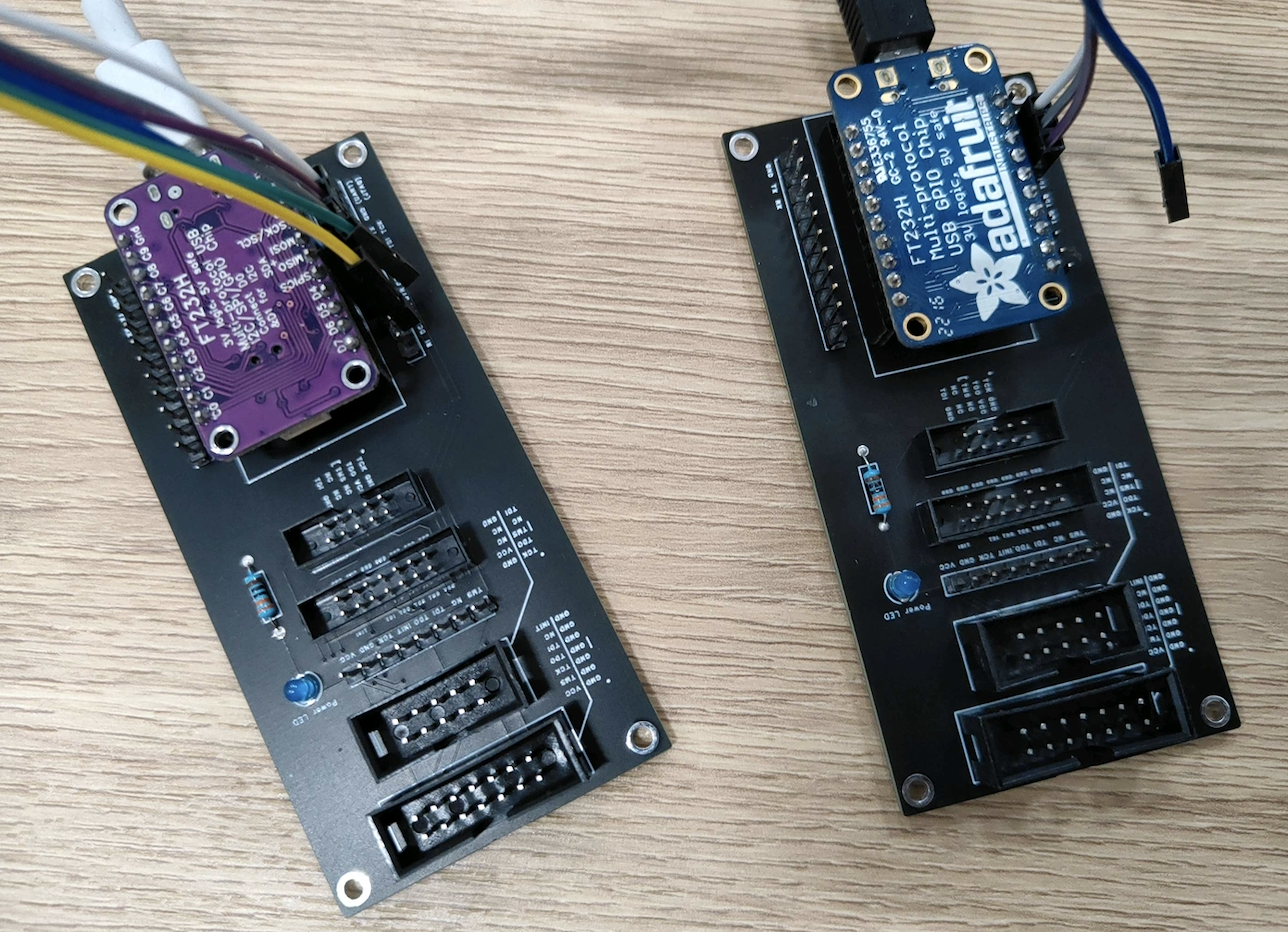

硬件连接，两个FT232H

代码：

import serial
ser = serial.Serial("/dev/tty.usbserial-14230", 12000000)
length = int.from_bytes(ser.read(4), "big")
filename = ser.read(length).decode() + ".recv"
print(filename)

with open(filename, "wb") as fp:
	while True:
		length = int.from_bytes(ser.read(4), "big")
		if length == 0xFFFFFFFF:
			break
		fp.write(ser.read(length))
ser.close()

import serial
import sys
import os
import time
ser = serial.Serial("/dev/tty.usbserial-210251A08870", 12000000)
filename = os.path.basename(sys.argv[1])
filename_bytes = filename.encode()
ser.write(len(filename_bytes).to_bytes(4))
ser.write(filename_bytes)
s_time = time.time()
filesize = 0

with open(sys.argv[1], 'rb') as fp:
	filesize = fp.seek(0, os.SEEK_END)
	fp.seek(0, os.SEEK_SET)
	size = filesize
	while size:
		rd = size
		if rd > 1024:
			rd = 1024
		ser.write(rd.to_bytes(4))
		ser.write(fp.read(rd))
		time.sleep(0.002)
		size -= rd
	size = 0xFFFFFFFF
	ser.write(size.to_bytes(4))

e_time = time.time()
total_time = e_time-s_time;
print("file size = " + str(filesize))
print(total_time)
print("the transfer rate is " + str(filesize/total_time))
ser.close()

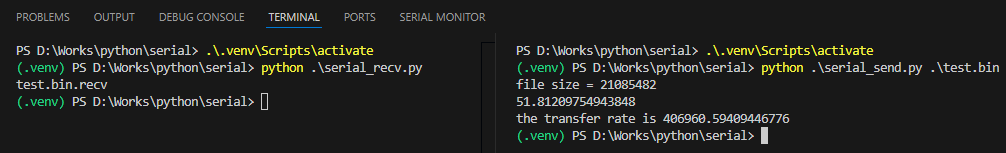

测试结果

实测传输速率可达400多K大B，但这个测试没有加协议、加校验，一边发，一边收，全速写的话，对端接收会丢数据，经简单测试每发1K数据，中间加一点延时就好。如果加上协议、拿掉延时控制，速率应该还会高很多。
