基于STM32的秒表设计
具体功能：1.用三个按键控制秒表开始、暂停、清零；2.用四位数码管显示时间；3.精度0.1秒，最大显示999.9秒；
·
基于STM32的秒表设计
（仿真＋程序＋设计报告）
功能介绍
具体功能：
1.用三个按键控制秒表开始、暂停、清零；
2.用四位数码管显示时间；
3.精度0.1秒，最大显示999.9秒；
添加图片注释，不超过 140 字（可选）
程序
#include "stm32f10x.h"
#include "main.h"
//定义数码管的引脚
#define SEG_A PC(12)
#define SEG_B PC(11)
#define SEG_C PC(10)
#define SEG_D PC(9)
#define SEG_E PC(8)
#define SEG_F PC(7)
#define SEG_G PC(6)
#define SEG_DP PC(5)
#define SEG1 PC(4)
#define SEG2 PC(3)
#define SEG3 PC(2)
#define SEG4 PC(1)
//定义数按键的引脚
#define K1 PBIN(15)
#define K2 PBIN(14)
#define K3 PBIN(13)
//共阳数码管段码表0-F
const char CAseg_table[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};
//共阴数码管段码表0-F
const char CCseg_table[16]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
u8 Time_count=0;//计时时间
//初始化引脚
void GPIO_Config(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_SetBits(GPIOC,GPIO_Pin_All);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_SetBits(GPIOB,GPIO_Pin_All);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15|GPIO_Pin_14|GPIO_Pin_13;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_Init(GPIOB, &GPIO_InitStructure);
}
//把数值输出到具体的单片机引脚
void Drv_SEG(u8 num)
{
SEG_A=GETVALBIT(num,0);
SEG_B=GETVALBIT(num,1);
SEG_C=GETVALBIT(num,2);
SEG_D=GETVALBIT(num,3);
SEG_E=GETVALBIT(num,4);
SEG_F=GETVALBIT(num,5);
SEG_G=GETVALBIT(num,6);
SEG_DP=GETVALBIT(num,7);
}
//驱动数码管的函数
//mode =0表示共阳，mode=1表示共阴，可以通过这个修改
//m是要显示的数字，比如1.0就是m=10,放大10倍
void Show_num(u16 m)
{
u8 num=0,n=0;
static u8 temp_flag=0;
//数码管消隐
SEG1=0;SEG2=0;SEG3=0;SEG4=0;
switch(temp_flag)
{
case 0://左侧第1位数码管
n=m/1000;//取数据
num=CAseg_table[n];//查询数码管的断码表
Drv_SEG(num);
SEG1=1;//打开数码管显示
temp_flag++;
break;
case 1://左侧第2位数码管
n=m%1000/100;//取数据
num=CAseg_table[n];//查询数码管的断码表
Drv_SEG(num);
SEG2=1;//打开数码管显示
temp_flag++;
break;
case 2://左侧第3位数码管
n=m%100/10;//取数据
num=CAseg_table[n]&0x7f;//查询数码管的断码表
Drv_SEG(num);
SEG3=1;//打开数码管显示
temp_flag++;
break;
case 3://左侧第4位数码管
n=m%10;//取数据
num=CAseg_table[n];//查询数码管的断码表
Drv_SEG(num);
SEG4=1;//打开数码管显示
temp_flag=0;
break;
}
Delay_ms(10);//延时
}
//获取独立按键数据
u8 Get_key_num()
{
u8 temp_key=0;
static u8 flag=0;
if((flag==0)&&((K1==0)||(K2==0)||(K3==0)))
{
flag=1;//按键只获取一次按键数值
SysTick_Delay_Ms(10);//消除抖动
//如果有对应的按键按下就返回对应按键数值
if(K1==0)
{temp_key=1;}
else if(K2==0)
{temp_key=2;}
else if(K3==0)
{temp_key=3;}
}
else if((K1==1)&&(K2==1)&&(K3==1))
{
flag=0;//所有按键都弹起就清除标志
}
return temp_key;
}
*******//完整资料
****//***微信公众号：木子单片机****/
//定时器初始化
void TimInit(void)
{
NVIC_InitTypeDef NVIC_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
TIM_DeInit(TIM2);
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
TIM_TimeBaseStructure.TIM_Period = 999; // 10mS
TIM_TimeBaseStructure.TIM_Prescaler = (80-1); // 10uS，这里配合仿真是8M，所以是80，如果是72M那么就是720，仿真没有备倍频
TIM_TimeBaseStructure.TIM_ClockDivision = 0;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
TIM_PrescalerConfig(TIM2, 80-1, TIM_PSCReloadMode_Immediate); // 10uS，这里配合仿真是8M，所以是80，如果是72M那么就是720，仿真没有备倍频
TIM_ClearFlag(TIM2, TIM_FLAG_Update);
TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
TIM_Cmd(TIM2, ENABLE);
}
//定时器服务函数
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
{
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
if(++Time_count>250)Time_count=250;//时间计时
}
}
int main(void)
{
u8 key_num=0;//按键数值
u16 dis_num=0;
u8 mode=0;
GPIO_Config(); //初始化引脚
TimInit(); //初始化定时器
while(1)
{
key_num=Get_key_num();//读取按键
switch(key_num)
{
case 1://开始按键
TIM_Cmd(TIM2, ENABLE);
mode=1;//开始
break;
case 2://暂停按键
TIM_Cmd(TIM2, DISABLE);
mode=2;//暂停
break;
case 3://清除按键
TIM_Cmd(TIM2, DISABLE);
Time_count=0;
dis_num=0;
mode=0;//清除显示
break;
}
if(mode==1)//开始
{
if(Time_count>=10)//每0.1s增加1
{
Time_count=0;
if(++dis_num>9999)dis_num=9999;//最大999.9s
}
}
Show_num(dis_num);//刷新数码管显示
}
}
#include "stm32f10x.h"
#include "bsp_SysTick.h"
//下面是定义STM32单片机各个引脚的地址，便于以后操作
#define PA_ODR (0x40010800+0x0C)
#define PA_IDR (0x40010800+0x08)
#define PA(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PA_ODR-0x40000000)*8 + BitNo)*4 ) )
#define PAIN(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PA_IDR-0x40000000)*8 + BitNo)*4 ) )
#define PB_ODR (0x40010C00+0x0C)
#define PB_IDR (0x40010C00+0x08)
#define PB(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PB_ODR-0x40000000)*8 + BitNo)*4 ) )
#define PBIN(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PB_IDR-0x40000000)*8 + BitNo)*4 ) )
#define PC_ODR (0x40011000+0x0C)
#define PC_IDR (0x40011000+0x08)
#define PC(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PC_ODR-0x40000000)*8 + BitNo)*4 ) )
#define PCIN(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PC_IDR-0x40000000)*8 + BitNo)*4 ) )
#define PD_ODR (0x40011400+0x0C)
#define PD_IDR (0x40011400+0x08)
#define PD(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PD_ODR-0x40000000)*8 + BitNo)*4 ) )
#define PDIN(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PD_IDR-0x40000000)*8 + BitNo)*4 ) )
#define PE_ODR (0x40011800+0x0C)
#define PE_IDR (0x40011800+0x08)
#define PE(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PE_ODR-0x40000000)*8 + BitNo)*4 ) )
#define PEIN(BitNo) *(volatile unsigned long *)( (0x42000000 + ((PE_IDR-0x40000000)*8 + BitNo)*4 ) )
#define SETBIT(VAR,Place) ( VAR |= (1<<Place) ) //置位某位变量
#define CLRBIT(VAR,Place) ( VAR &= ((1<<Place)^0xffff) ) //清除置位
#define VALBIT(VAR,Place) (VAR & (1<<Place)) //查询某一位
#define GETVALBIT(VAR,Place) ((VAR & (1<<Place))>>Place) //查询某一位并转为第0位
硬件设计

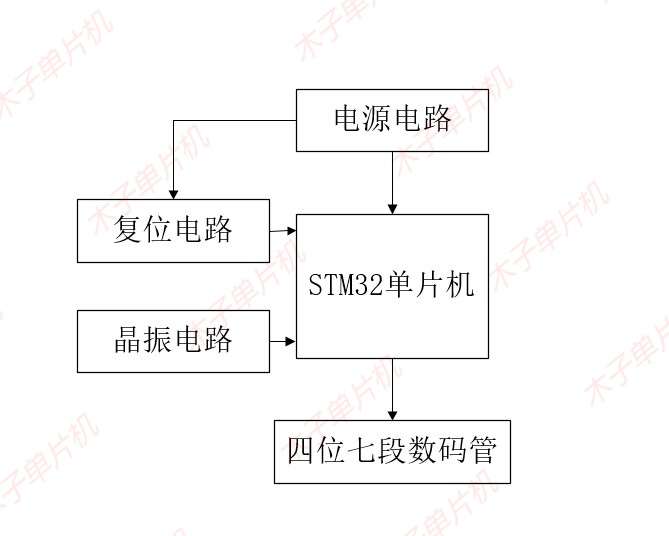

使用元器件：
单片机：STM32F103；
添加图片注释，不超过 140 字（可选）

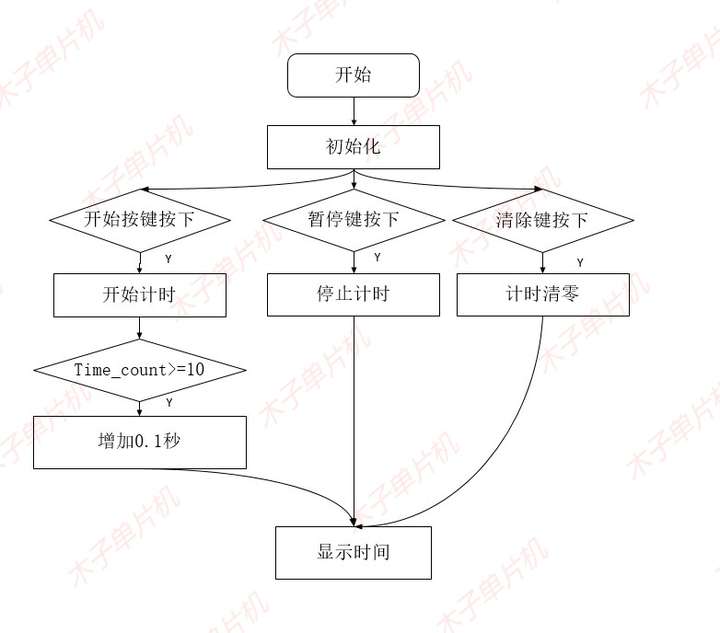

流程图：
添加图片注释，不超过 140 字（可选）
设计资料

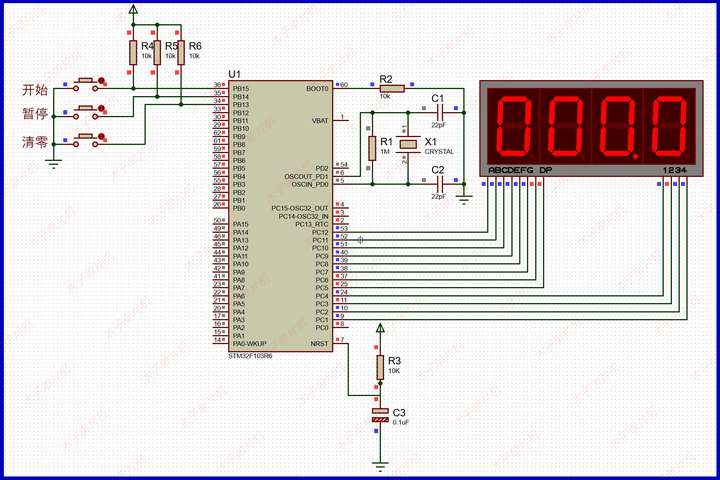

01仿真图
本设计使用proteus8.9版本设计！具体如图！
添加图片注释，不超过 140 字（可选）

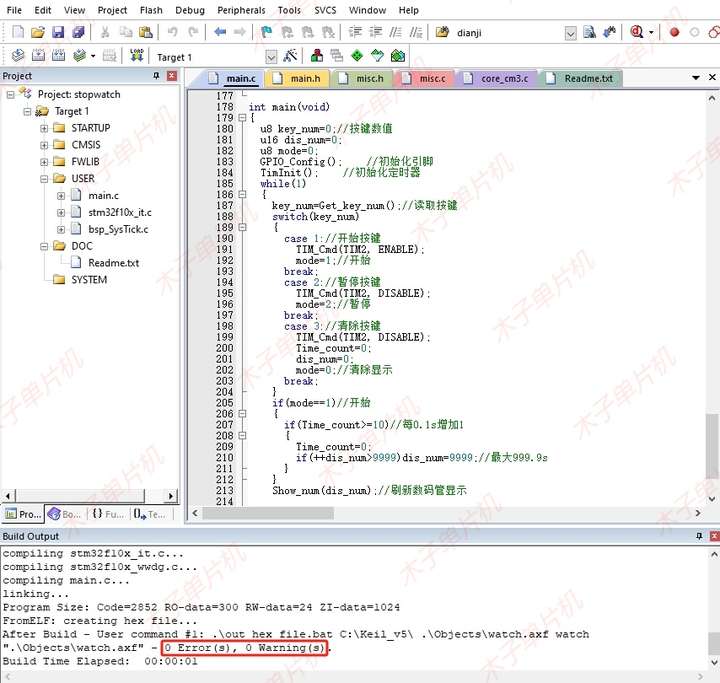

02程序
本设计使用Keil5 MDK版本编程设计！具体如图！
添加图片注释，不超过 140 字（可选）

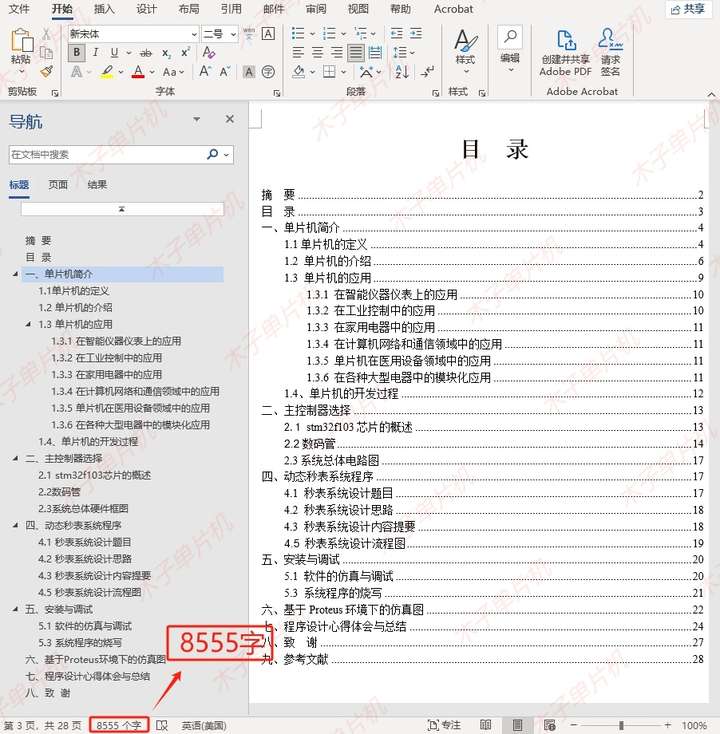

03设计报告
八千字设计报告，具体如下！
添加图片注释，不超过 140 字（可选）

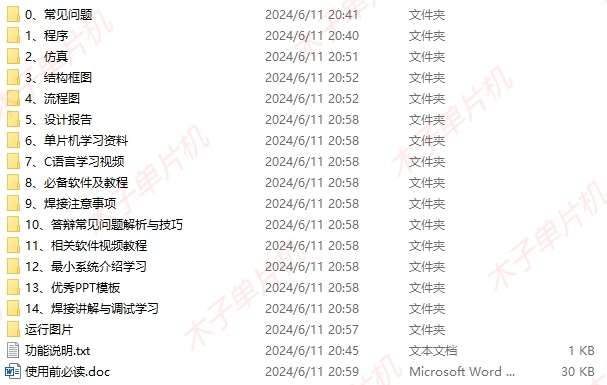

04设计资料
全部资料包括程序（含注释）、仿真源文件 、设计报告、流程图等。具体内容如下，全网最全! ！
添加图片注释，不超过 140 字（可选）
点赞分享一起学习成长。
