在嵌入式开发的学习过程中，LED流水灯无疑是一个经典的入门项目，它就像是编程领域的“Hello World”。今天，我们将通过Proteus仿真，在上一篇实现从上到下从下到上双向流水灯滚动的基础上，深入探究如何利用独立按键控制LED流水灯实现四种不同的滚动显示效果。

        这个项目不仅能够帮助初学者更好地理解单片机的基本操作，还能让大家掌握如何通过按键实现功能切换，为后续的复杂项目打下坚实的基础。这里直接给出干货，proteus仿真电路和所有程序代码，更多单片机仿真项目学习案例，请搜索并关注小智单片机微信公众号获取工程源文件。

          这里将使用经典的AT89C51单片机，配合Keil C51开发环境，在Proteus中完成从电路设计到程序编写的全流程实现。此项目代码具有较强移植性，非常方便移植到开发板实物上完成相关流水灯实验。

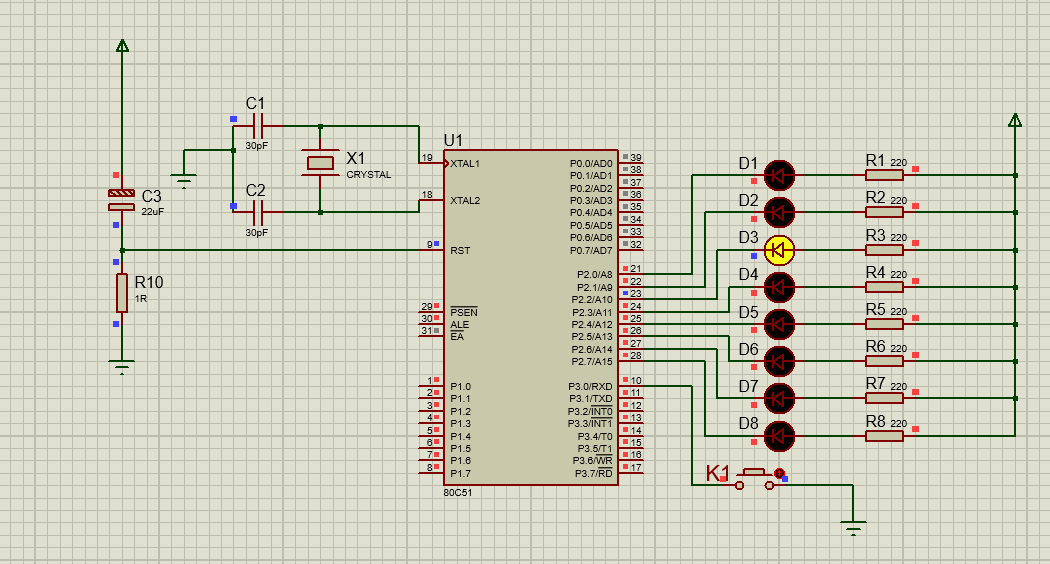

一、具体电路连接如下：

二、电路工作原理

电源部分：5V电源为整个系统提供能量。LED通过限流电阻连接到VCC，当单片机引脚输出低电平时，形成电流通路，LED点亮。

时钟电路：12MHz晶振与两个30pF电容构成振荡电路，为单片机提供稳定的时钟信号，决定程序执行的速度和定时器的计时基准。

复位电路：上电时，电容充电过程会在RST引脚产生一个短暂的高电平脉冲，使单片机复位，程序从起始位置开始执行。

LED控制：当P2端口的某个引脚输出低电平(0)时，对应的LED两端形成电位差，电流流过LED使其发光；输出高电平(1)时，LED两端电位接近，没有电流，LED熄灭。

按键控制：按键与P3.0端口连接，当按键按下时，检测P3.0端口为低电平，通过检测端口电平判断按键是否按下。

三、程序设计原理与代码解析

3.1 程序源码如下：

#include <reg51.h>   //引用头文件

#define uchar unsigned char   //宏定义

#define uint unsigned int     //宏定义

sbit key = P3^0; // 定义按键连接的P3.0端口

uchar key_flag = 0; // 按键标志位，用于记录按键按下次数

uchar led_state = 0; // LED状态变量，用于控制LED的显示模式

uchar led_data = 0x00; // LED数据变量，用于存储LED的点亮状态

bit key_pressed = 0; // 按键按下标志位

void delay(uint z) // 延时函数

{

    uint x, y;

    for(x=z; x>0; x--)

      for(y=110; y>0; y--);

}

void key_scan() // 按键扫描函数

{

    if(key == 0) // 检测按键是否按下

    {

        delay(20); // 消抖延时

        if(key == 0) // 再次确认按键是否按下

        {

            key_pressed = 1; // 设置按键按下标志位

            while(!key); // 等待按键释放

        }

    }

    else

    {

        key_pressed = 0; // 清除按键按下标志位

    }

}

void main()  //主函数

{

    key = 1; // 初始化按键端口为高电平

    while(1)

    {

        key_scan(); // 调用按键扫描函数

        if(key_pressed) // 如果按键被按下

        {

            key_flag++; // 按键标志位加1

            key_pressed = 0; // 清除按键按下标志位

        }

        switch(key_flag % 4) // 根据按键标志位的值切换LED显示模式

        {

            case 0: // 模式0：从上到下依次点亮

                if(led_state < 8)

                {

                    led_data = 1 << led_state; // 设置LED数据

                    P2 = ~led_data; // 输出到P2口，点亮对应的LED

                    delay(500); // 延时

                    led_state++; // LED状态变量加1

                }

                else

                {

                    led_state = 0; // 重置LED状态变量

                    led_data = 0x00; // 清空LED数据

                    P2 = ~led_data; // 关闭所有LED

                }

                break;

            case 1: // 模式1：从下到上依次点亮

                if(led_state < 8)

                {

                    led_data = 1 << (7 - led_state); // 设置LED数据

                    P2 = ~led_data; // 输出到P2口，点亮对应的LED

                    delay(500); // 延时

                    led_state++; // LED状态变量加1

                }

                else

                {

                    led_state = 0; // 重置LED状态变量

                    led_data = 0x00; // 清空LED数据

                    P2 = ~led_data; // 关闭所有LED

                }

                break;

            case 2: // 模式2：交替闪烁

                if(led_state == 0)

                {

                    led_data = 0x55; // 设置LED数据，点亮第1、3、5、7个LED

                    P2 = ~led_data; // 输出到P2口

                    delay(500); // 延时

                    led_state = 1; // 改变LED状态变量

                }

                else

                {

                    led_data = 0xAA; // 设置LED数据，点亮第2、4、6、8个LED

                    P2 = ~led_data; // 输出到P2口

                    delay(500); // 延时

                    led_state = 0; // 改变LED状态变量

                }

                break;

            case 3: // 模式3：两两一组交替点亮

                if(led_state == 0)

                {

                    led_data = 0x33; // 设置LED数据，点亮第1、2、5、6个LED

                    P2 = ~led_data; // 输出到P2口

                    delay(500); // 延时

                    led_state = 1; // 改变LED状态变量

                }

                else

                {

                    led_data = 0xCC; // 设置LED数据，点亮第3、4、7、8个LED

                    P2 = ~led_data; // 输出到P2口

                    delay(500); // 延时

                    led_state = 0; // 改变LED状态变量

                }

                break;

        }

    }

}

3.2 关键代码解析

让我们深入分析程序的关键部分：

1、#include <reg51.h>：包含51单片机的头文件，该文件定义了51单片机的特殊功能寄存器（如P0、P1、P2、P3等端口），以及一些其他与硬件相关的定义。这是编写基于51单片机的C语言程序时必须包含的头文件。

宏定义：uchar和uint分别定义为unsigned char和unsigned int，这是为了简化代码，使代码更简洁易读。

2、sbit key = P3^0;：定义了一个特殊功能位变量key，它对应于P3.0端口，用于检测按键是否被按下。uchar key_flag = 0;：定义了一个无符号字符变量key_flag，用于记录按键按下的次数。每次按键按下时，该变量会增加。

uchar led_state = 0;：定义了一个无符号字符变量led_state，用于控制LED的显示模式。它在不同的模式下有不同的作用。

uchar led_data = 0x00;：定义了一个无符号字符变量led_data，用于存储LED的点亮状态。通过改变这个变量的值，可以控制哪些LED点亮。

bit key_pressed = 0;：定义了一个位变量key_pressed，用于标记按键是否被按下。当按键被按下时，该变量被设置为1；当按键释放时，该变量被清除。

3、按键扫描函数：void key_scan()：功能：检测按键是否被按下，并在按键按下时设置标志位。原理：首先检查key是否为0（低电平，表示按键被按下）。如果按键被按下，调用delay(20)进行消抖处理，以避免误判。再次确认按键是否仍然被按下，如果是，则设置key_pressed标志位为1，并等待按键释放。如果按键未被按下，则清除key_pressed标志位。

4、 主函数：功能：主函数负责初始化按键端口，并在无限循环中调用按键扫描函数，根据按键次数切换LED的显示模式。

原理：首先将按键端口key初始化为高电平。无限循环：在while(1)循环中，不断调用key_scan()函数来检测按键状态。按键处理：如果检测到按键被按下（key_pressed为1），则增加key_flag的值，并清除key_pressed标志位。模式切换：根据key_flag % 4的值，切换不同的LED显示模式：

模式0：从上到下依次点亮LED。通过左移操作1 << led_state来控制LED的点亮顺序。

模式1：从下到上依次点亮LED。通过右移操作1 << (7 - led_state)来控制LED的点亮顺序。

模式2：交替闪烁。通过设置led_data为0x55和0xAA来控制LED的闪烁模式。

模式3：两两一组交替点亮。通过设置led_data为0x33和0xCC来控制LED的点亮模式。

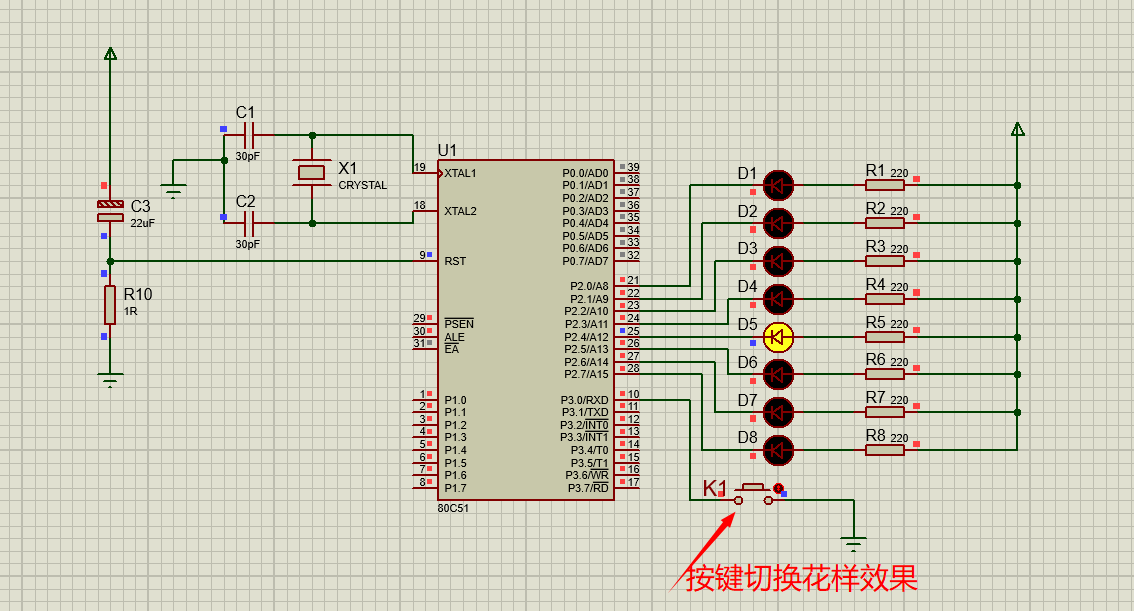

四、实验结果及现象

    到这里整个实验过程就结束了，文中给出了详细的电路设计和代码编写，并深入阐述了实现原理，下一篇将在此篇基础上加入按键控制，实现按键控制流水灯的花样流动功能，敬请期待《彻底玩转LED流水灯系列》的后续文章！如果需要本篇的proteus工程源文件和Keil 程序完整版，请收藏点赞本文并搜索关注微信公众号：小智单片机。
