555定时器实现警灯LED闪烁效果

在这个项目中，我们将使用555定时器和CD4017十进制计数器IC构建一个闪烁的警灯。闪烁的警灯设计为以不同的闪光率运行，通常在不同的颜色之间交替，最常见的是红色和蓝色，以吸引公众的注意力，并在视觉上传达紧迫感和谨慎性。

闪烁的警灯是公认的权威和秩序的象征。当警灯闪烁时，它们表示正在进行的紧急情况，预计附近的每个人都将为执法车辆扫清道路。它们表明车辆正在对紧急情况做出反应，并且它们有助于提醒其他道路使用者注意车辆的存在，通常是从很远的距离。

1、555定时器介绍

555 定时器振荡器或通常所说的 555 定时器是一种非常流行的计时相关应用 IC。 它们坚固耐用且用途广泛，因为它们可以用于任何需要某种时间控制的电路中。 它可用于生成各种类型的脉冲、创建时间延迟，也可用于脉宽调制 (PWM)。 555定时器最常见的用途是为电路产生时钟信号。

在前面的文章中，我们对555定时器做了详细的介绍，请参考：

• 快速了解555定时器
• 555定时器-单稳态多谐振荡器配置
• 555定时器-双稳态多谐振荡器配置
• 555定时器-非稳态多谐振荡器配置

2、硬件准备与接线

本次实例将使用到如下硬件模块：

• 555定时器IC
• CD4017 十进制计数器 IC
• 电阻器：10k 欧姆、1k 欧姆和 220 欧姆
• 电容：10uF和100uF
• 红色和蓝色 LED（各 2 个）
• 晶体管 2N2222（各 2 个）
• 面包板
• 连接线

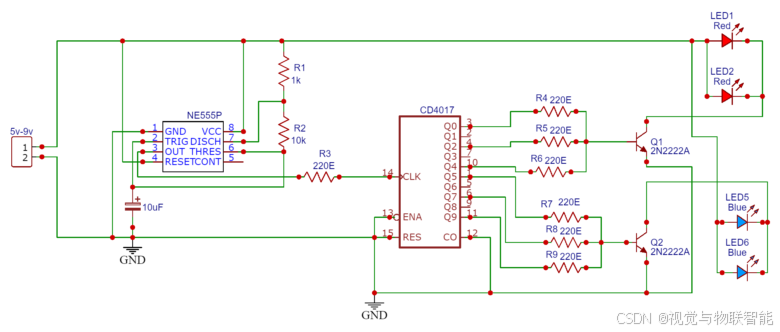

硬件接线如下：

上述电路是为警灯设计的，使用大约每 100 毫秒产生一次脉冲的计时器。这意味着导通时间和关断时间各约为 50 毫秒。修改电容器的值允许我们调整这些持续时间。

这些产生的脉冲被定向到BCD计数器。计数器的作用是统计在其时钟输入端接收到的脉冲，并作为响应，将相应的输出引脚提升到高电平状态。例如，如果脉冲计数为 3，则计数器上的 Q2 引脚变为高电平;如果是 5，则 Q4 引脚变为高电平。每 100 毫秒，就会出现一个峰值，使计数器内存增加 1，从而相应地调整输出。

3、电路工作原理

在电路中，Q0、Q2、Q4 连接到一个晶体管的基极，而 Q5、Q7、Q9 连接到另一个晶体管的基极。第一个晶体管控制一对红色 LED，而第二个晶体管控制一组蓝色 LED。

如前所述，计数器的输出每 100 毫秒增加一个，直到溢出。达到此溢出后，计数器将重置，计数从零重新开始。

红色LED对由Q0、Q2、Q4控制，开启100ms，三次如下：

Q0—LED 亮起 100ms
Q1 — LED 熄灭 100 毫秒。
Q2 — LED 亮起 100ms
Q3 - LED 熄灭 100ms
Q4 — LED 亮起 100ms

在下一个时钟周期中，Q5将变为高电平，所有其他输出将变为低电平。Q5、Q7、Q9 配置为控制蓝色 LED 对，使蓝色 LED 亮起 100ms 三次，就像红色 LED 一样。

因此，我们得到一对闪烁三次的红色 LED 灯，然后是一对也闪烁三灯的蓝色 LED 灯。两对之间的这种交替模式创造了警灯的效果。
