设计题目：基于STM32单片机的医用智能输液点滴预警系统设计

1.设计功能介绍

1.实时监测与控制：通过STM32单片机，医护人员可以设置输液速度，系统能够自动调整，实现精确控制。
2.液位与滴速监控：红外传感器能够实时监测输液瓶中的液位与滴速，及时发现异常情况，确保输液的连续性和安全性。
3.报警功能：有源蜂鸣器与LED灯在液位低于设定值时触发警报，防止输液中断。
4.远程监控与管理：无线通信模块实现了输液信息的远程传输，医护人员可以通过APP实时监测和调整输液参数，减少不必要的接触和来回巡视。

2.作品演示介绍

实物演示视频

有需要请看演示视频主页介绍。

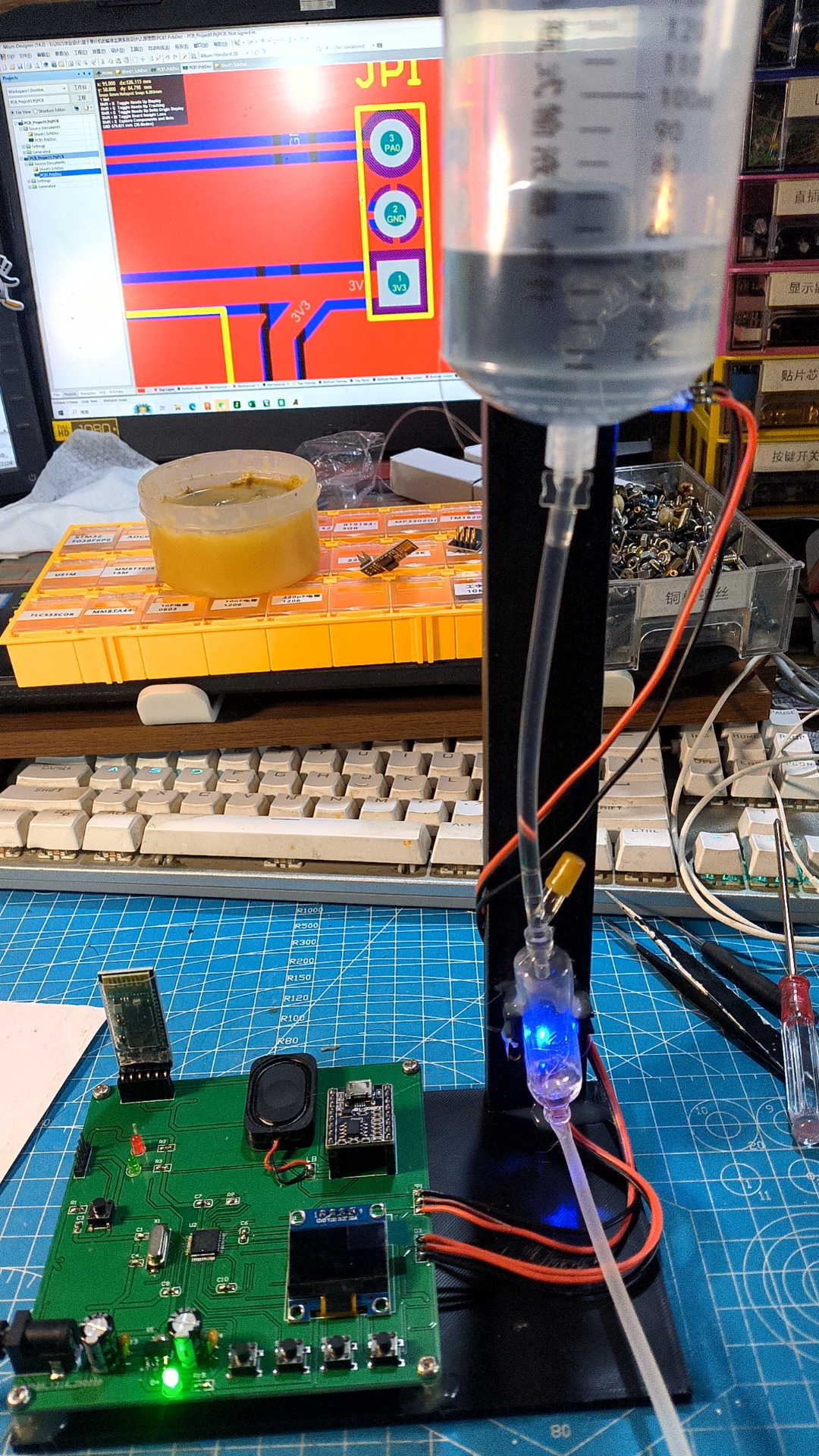

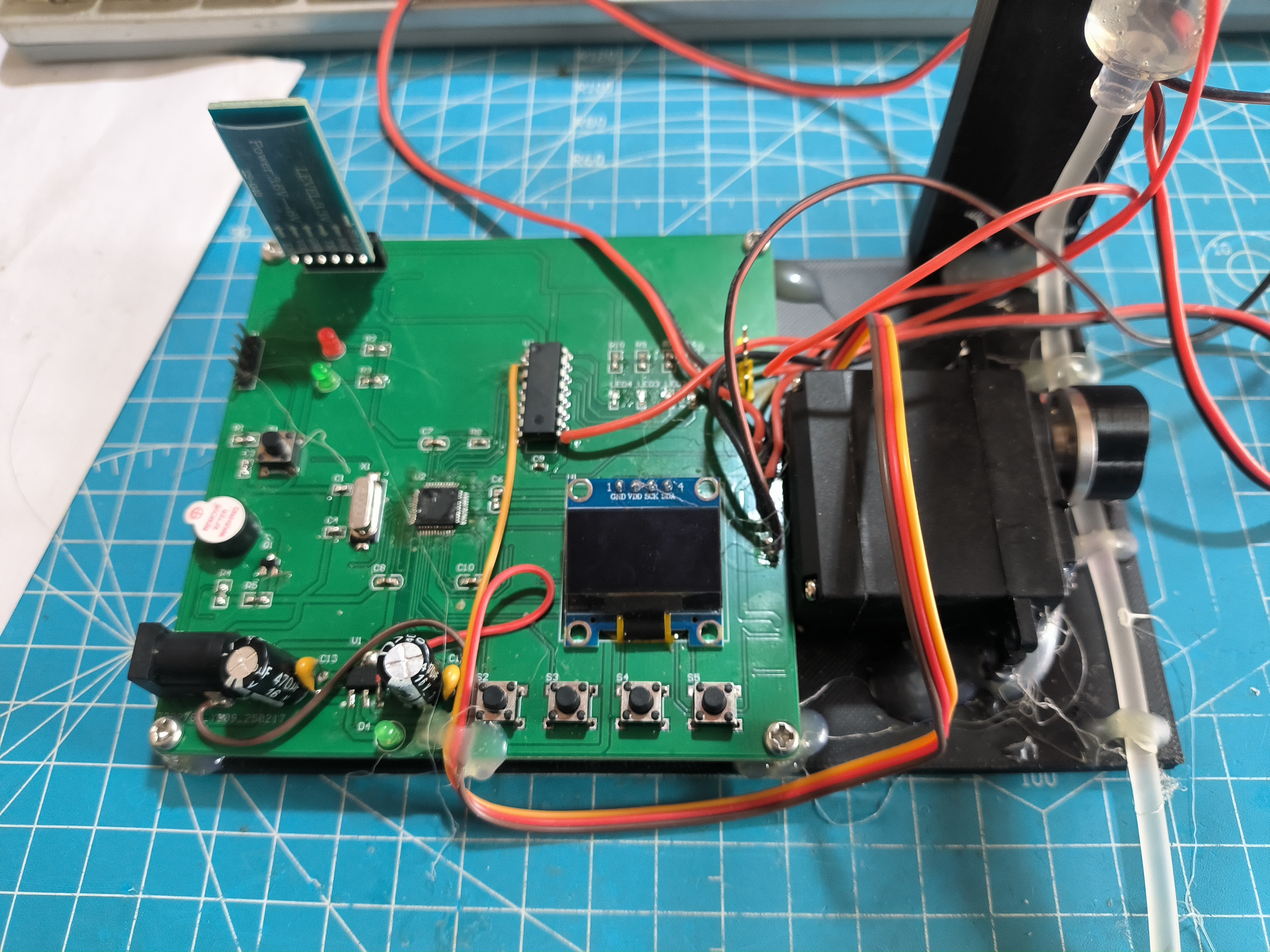

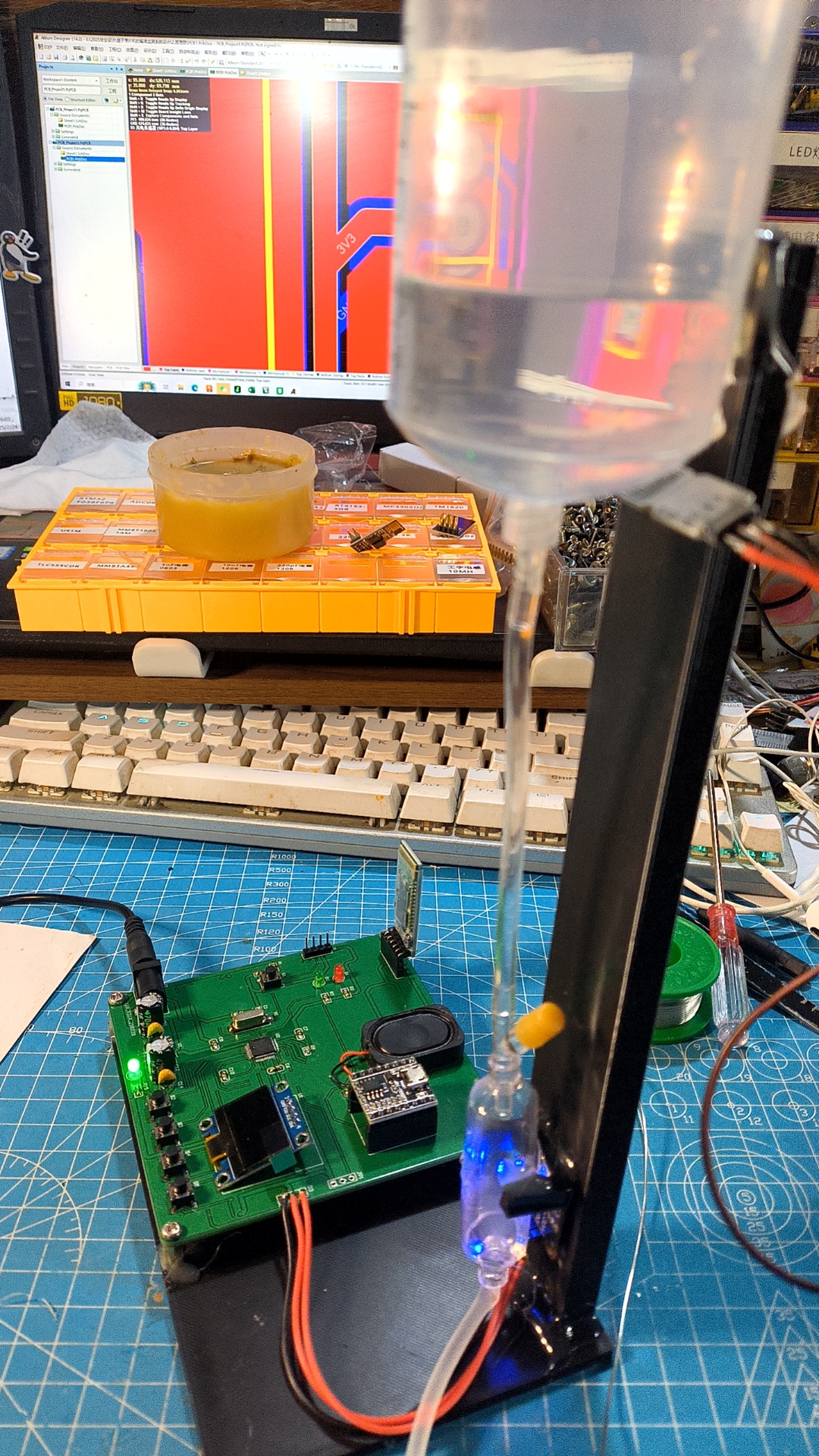

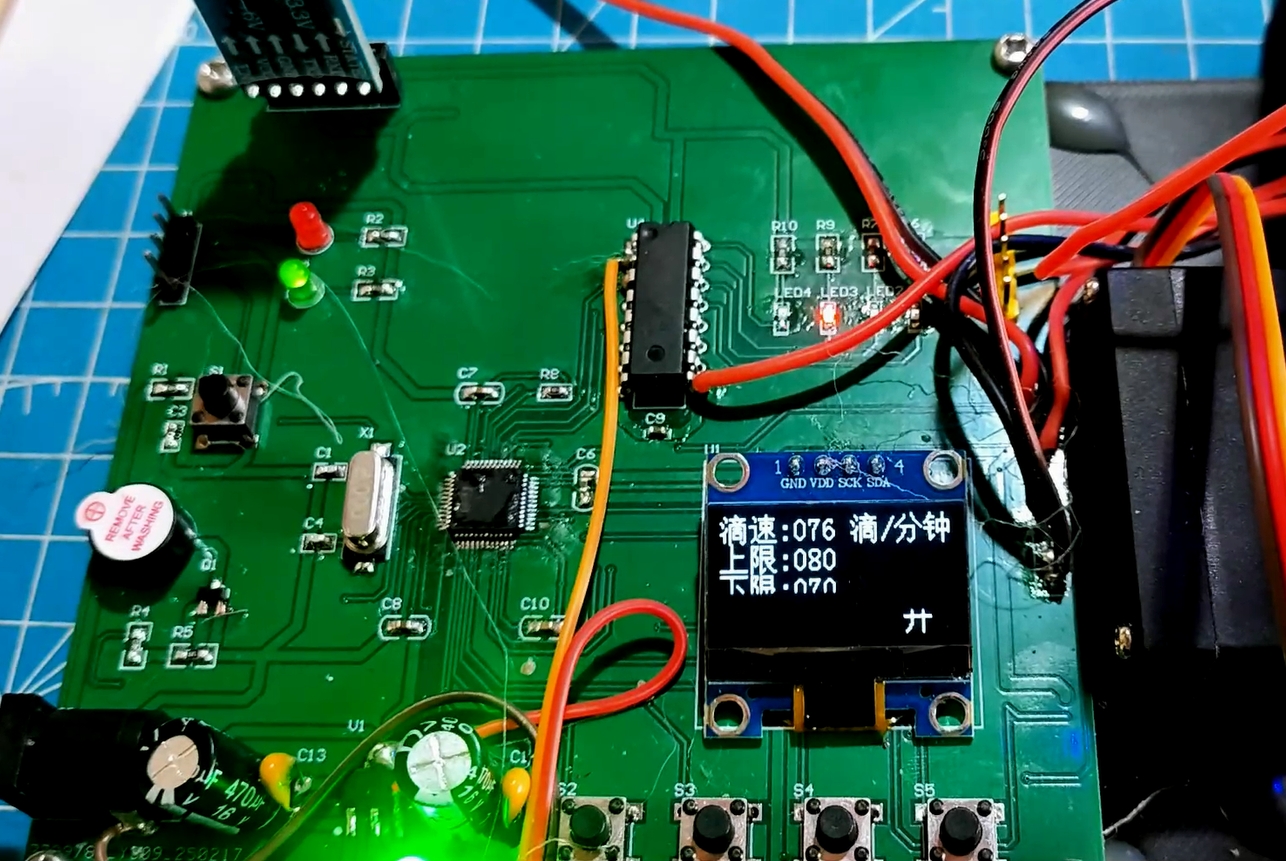

3.实物图片展示

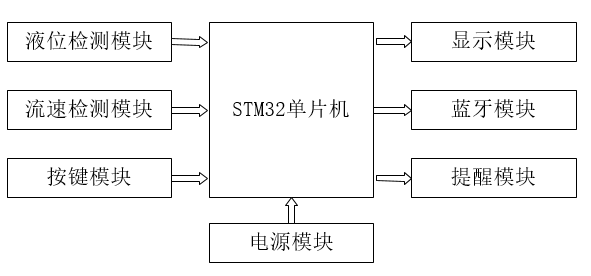

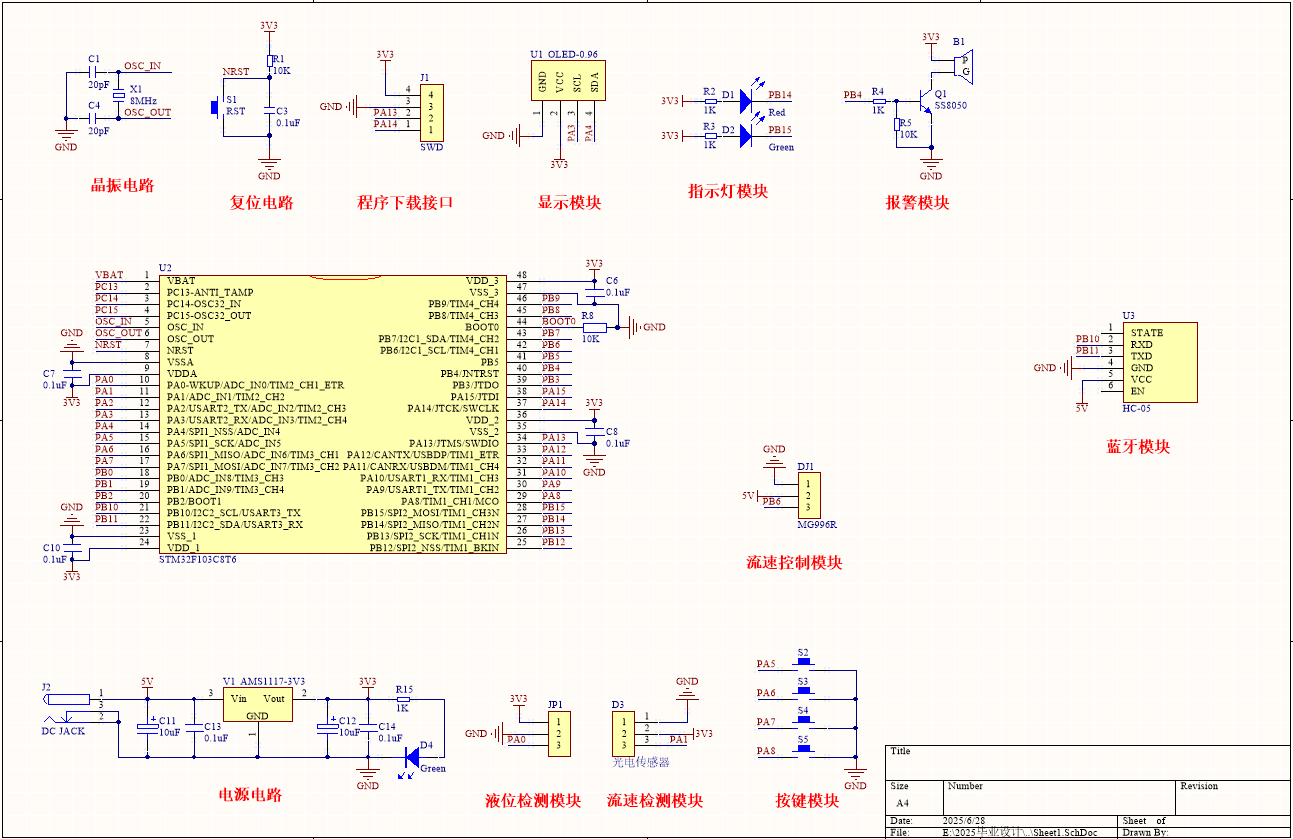

4.系统电路介绍

1. 电源模块
本次设计采用AMS1117系列稳压器，选用3.3V固定电压版本将输入的5V电压转换为3.3V，以向单片机系统供电。同时，5V电压还用于固态继电器供电。C11和C13作为输入端滤波电容，C12和C14作为输出端滤波电容，共同确保电压稳定。D4为电源LED指示灯，R15为其限流电阻，防止电流过大损坏LED。这种设计不仅简化了电路结构，也提高了系统的可靠性和稳定性。
2. STM32F103C8T6单片机
本项目选用了STM32F103C8T6单片机，这是一款基于ARM Cortex-M内核的32位微控制器，具有64KB程序存储器容量，工作电压范围为2V至3.6V，本系统使用3.3V供电。每个电源输入引脚均加装了0.1μF滤波电容，以提高系统稳定性。此外，在BOOT0引脚外接一个10KΩ下拉电阻，确保单片机从用户闪存启动，增强了系统的可操作性与可靠性。
3. 程序下载模块
STM32单片机通过SWD烧录方式进行程序下载，此方法简单高效，仅需连接VCC、GND、PA13和PA14四个引脚即可完成在线调试与编程，极大地提升了开发效率。该方式支持仿真器进行实时调试，使得开发者能够迅速定位并解决问题，是现代嵌入式开发中的重要工具。
4. 复位电路模块
STM32单片机采用低电平复位机制。通电时，电容短路使RST引脚呈现低电平，随后电源通过电阻对电容充电，电压上升至高电平后单片机开始正常运行。按下复位按键时，NRST引脚再次变为低电平，实现手动复位功能，保证系统在出现异常时能够快速恢复到初始状态。
5. 晶振电路模块
外部晶振源主要使用8MHz高速晶振为STM32提供时钟源，并利用内部倍频器提升至72MHz以满足系统需求。晶振周围配置了两个电容和一个电阻，帮助稳定振荡频率。另外，还有低速外部晶振源为RTC时钟提供信号，但本次设计未使用该功能。此设计确保了系统时钟的精准度和稳定性。
6. 显示模块
采用了128*64像素的OLED显示器，具体显示控制器为SSD1306，适用于多种电子设备。接口使用IIC通信协议，便于数据传输和显示设置。该显示器通过单片机控制，可以灵活地展示各种信息，包括字符和图形，其轻薄设计和高对比度特性提供了良好的视觉体验。
7. 指示灯模块
包含两个不同颜色的LED灯，分别为绿灯（正常状态）和红灯（异常状态），每个LED由单片机单独控制，采用共阳极连接方式，只需单片机输出低电平即可点亮LED。每个LED串联一个1KΩ限流电阻，保护电路免受过流损害，增强了系统的安全性和可靠性。
8. 蓝牙模块
HC-05蓝牙模块实现了串口和蓝牙设备间的无线通信，具备高性能主从一体特点，可通过AT命令配置参数。本设计中，HC-05模块与单片机连接，支持宽波特率范围，兼容5V或3.3V系统，方便与手机等智能终端配对。它简化了无线数据传输过程，为系统增加了灵活性和便捷性。
9. 蜂鸣器模块
蜂鸣器控制电路通过NPN三极管实现，基极输入高电平时三极管导通，蜂鸣器发声；反之则不发声。基极限流电阻R4和分压电阻R5确保了三极管的工作状态稳定，避免因电流过大而损坏电路。此设计简单有效，为系统提供了声音反馈机制。
10. 流速控制模块
通过PWM信号控制舵机来调整输液速度。舵机根据接收的PWM信号改变转角位置，从而调节输液管挤压程度，精确控制液体流速。该模块需确保所选舵机扭矩足够，并经过严格校准测试，以保障滴速的准确性和稳定性，适应不同的治疗需求。

11. 按键检测模块
独立键盘设计中，每个按键直接连接单片机的I/O线，CPU能直接读取电平状态识别按键动作。需注意按键去抖处理，避免误判。本设计中设置了四个按键：设置、设置加、设置减及确定键，为用户提供直观的操作界面，增强了用户体验。

12. 流速检测模块
采用光电传感器检测流速，通过红外发射和接收管检测水滴通过情况。当有水滴通过时，传感器输出低电平信号，否则输出高电平信号，单片机据此执行相应程序。该传感器抗干扰能力强，价格实惠，适合多种物体检测场合，确保了流速检测的准确性和可靠性。

13. 液位检测模块
非接触式电容液位传感器用于检测液位变化，基于电容变化原理测量液体高度。传感器由两个电极组成，液位变化导致电容值变化，通过电子电路转换为液位读数。该传感器无移动部件，维护需求低，适用于导电和非导电液体，提供了简单可靠的液位测量解决方案。

5.程序流程介绍

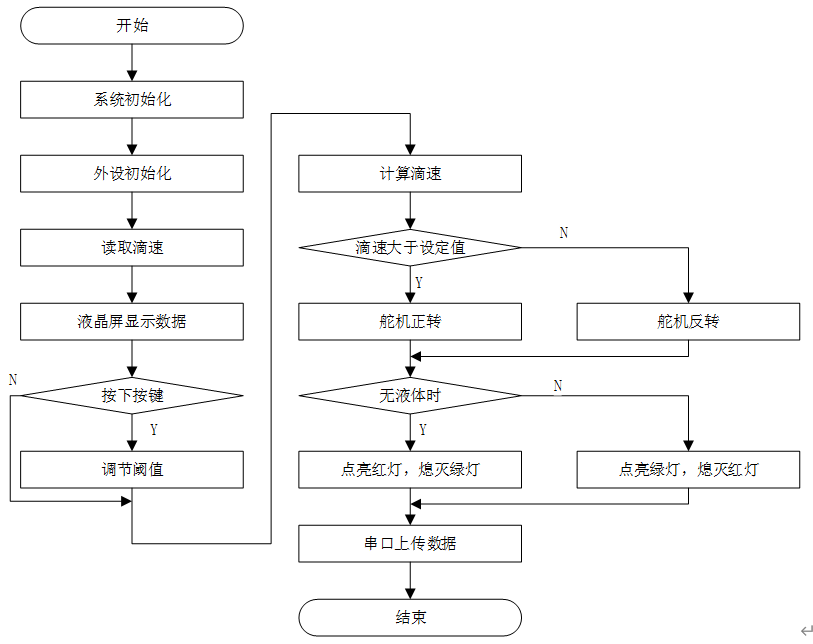

单片机程序执行时会先进行系统初始化，主要初始化的内容为设置单片机使用的时钟源和使用的晶振频率，本次使用的是外部时钟8Mhz的晶振通过程序控制倍频到72Mhz为单片机提供时钟信号，然后再进行外设初始化，主要是对本次功能实现所需要的外设进行初始化、串口3波特率设置为9600，然后对OLED液晶屏初始化、按键接口初始化、外部中断初始化、定时器2和定时器3中断初始化，下面进入主循环，开始读取温度数据，读取到的温度值显示在液晶屏上面，当按下按键时，对滴速设定值进行设定，当滴速传感器接收到水滴信号时，执行计算滴速算法，当滴速大于设定值时，控制舵机正转，减小滴速，当滴速小于设定值时，控制舵机反转，增加滴速，滴速等于设定值时，关闭舵机控制，液位传感器检测到瓶中无液体时，点亮红灯，开启蜂鸣器提醒，否则点亮绿灯，关闭蜂鸣器提醒，最后将采集到的数据发送至串口上传到HC-05蓝牙模块，再由HC-05蓝牙模块转发至手机端显示。

6.设计交付介绍

设计交付包括题目选择、开题答辩、实物制作、论文撰写、毕业答辩这几个阶段，这几个阶段都可以包括。

6.1 题目选择

毕业设计从选题开始，先进行选题，学生需将拟定的题目提交给指导老师审核，确认是否具备可行性。若题目通过，即可进入开题报告撰写阶段；若未通过，则需重新选题，直至获得老师认可。

6.2 开题答辩

完成开题报告后，需要准备开题答辩PPT，向评审老师详细讲解设计目标、功能模块及技术实现路径，接受老师的提问和建议。根据反馈意见，对开题报告进行修改和完善。

6.3 实物制作

实物部分可根据开题内容由我方代为开发，包括硬件搭建、软件编程及系统调试等环节。完成后提供演示视频、源代码、原理图等全套资料，并支持客户验收确认。

6.4 论文撰写

论文主要由学生自行撰写，我方可提供辅助理解的设计文档和技术答疑服务。如需代写，也可单独收费并包降重服务，文档内容旨在帮助理解设计思路，避免直接照搬，确保论文原创合规。

6.5 毕业答辩

毕业答辩必须由学生本人完成，我方无法代为答辩。但在此过程中，我可以提供全面的学习支持与答疑服务，帮助你深入理解整个设计流程与关键技术点，协助你准备好答辩材料，提升答辩成功率，确保顺利通过毕业环节。
