今天我们将以低功耗4G模组典型上网业务——AT上网流程为例，一起来看看，如何通过常用的AT指令和服务器进行交互。

1、准备工作

• 准备一套4G模组的开发板，本文演示以Air780EQ为例；

• Win10及以上电脑；

• LuaTools调试工具；

• TCP/UDP web测试工具；

• 串口PC工具：
  如果没有合用的，推荐使用LLCOM：
  https://llcom.papapoi.com/

2、查询终端状态

4G模组开机后会自动搜网，注册网络，选择一个最优的小区，并驻留在这个小区。

此时按照如下次序查询，确定设备的状态：

• 查询SIM卡是否插好：
  AT+CPIN?

• 查询IMSI/IMEI/ICCID业务备用，分别是：
  AT+CIMI
  AT+CGSN
  AT+ICCID

• 查询是否网络注册成功：
  AT+CREG?

• 查询终端信号强度：
  AT+CSQ

• 查询是否上网服务已经激活：
  AT+CGATT?

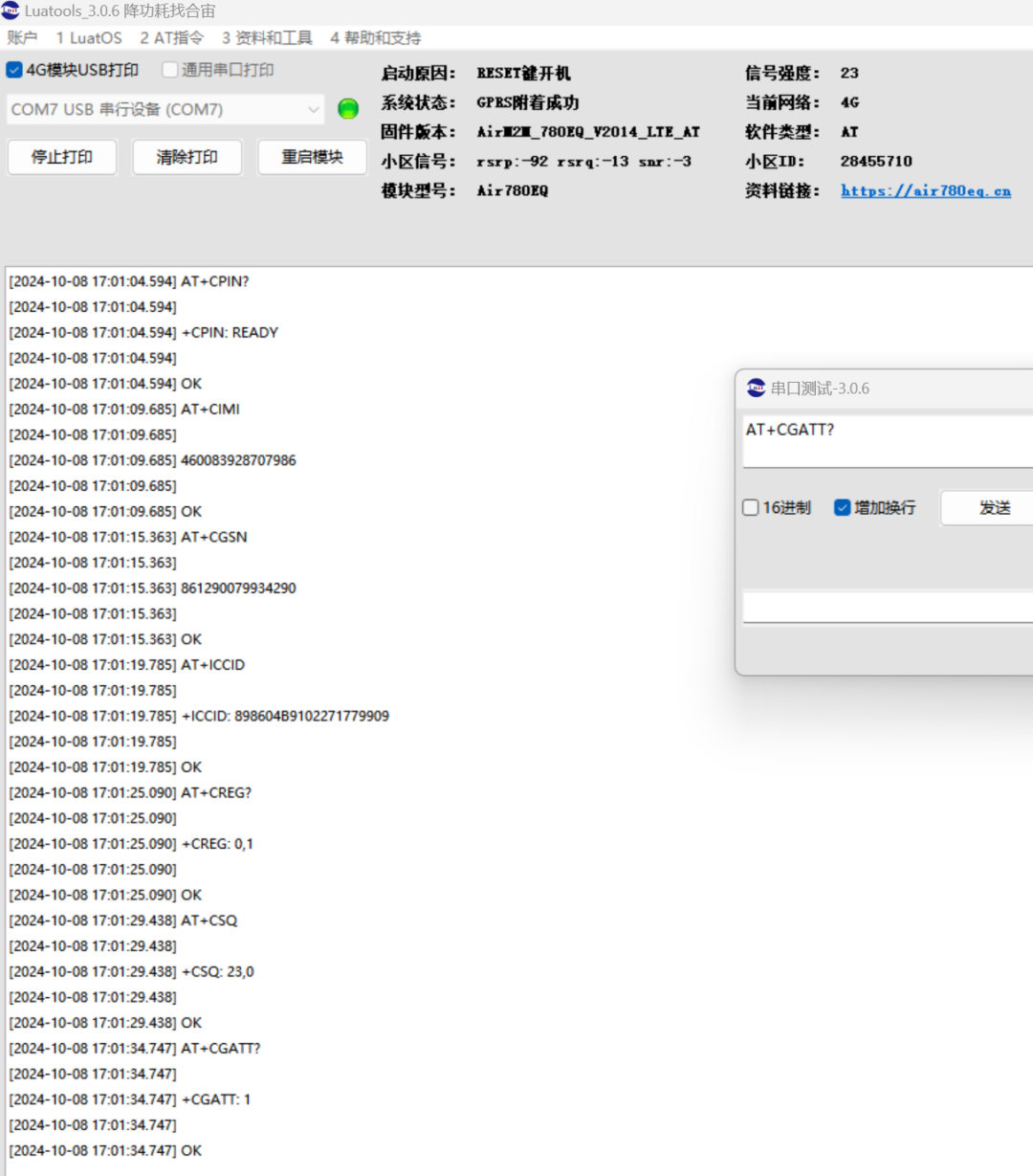

AT交互示例如图：

3、和服务器建立socket连接

3.1. 兼容2G时代的3个无用指令：

这三个指令是在2G时代设计的，到了4G时代已经完全无用了，但是为了兼容之前的MCU的代码，这里还是提一下。如果你是新开发的项目，完全可以删掉这三个指令了。

AT+CSTT，

AT+CIICR，

AT+CIFSR, 可以查询本机获取到的IP地址

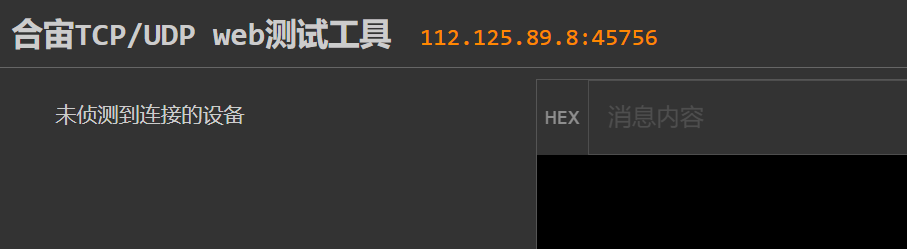

3.2. 打开TCP服务器，开始监听：

这里使用TCP/UDP web测试工具进行测试。

3.3. 连接服务器，建立socket：

建立和服务器的socket连接，用如下指令：

AT+CIPSTART="TCP",112.125.89.8,45756

其中的IP地址和端口参数，是同步使用上方web测试网站的IP和端口数据。“TCP” 也可以更换为“UDP”。当模组返回CONNECT OK后， socket就建立成功了。

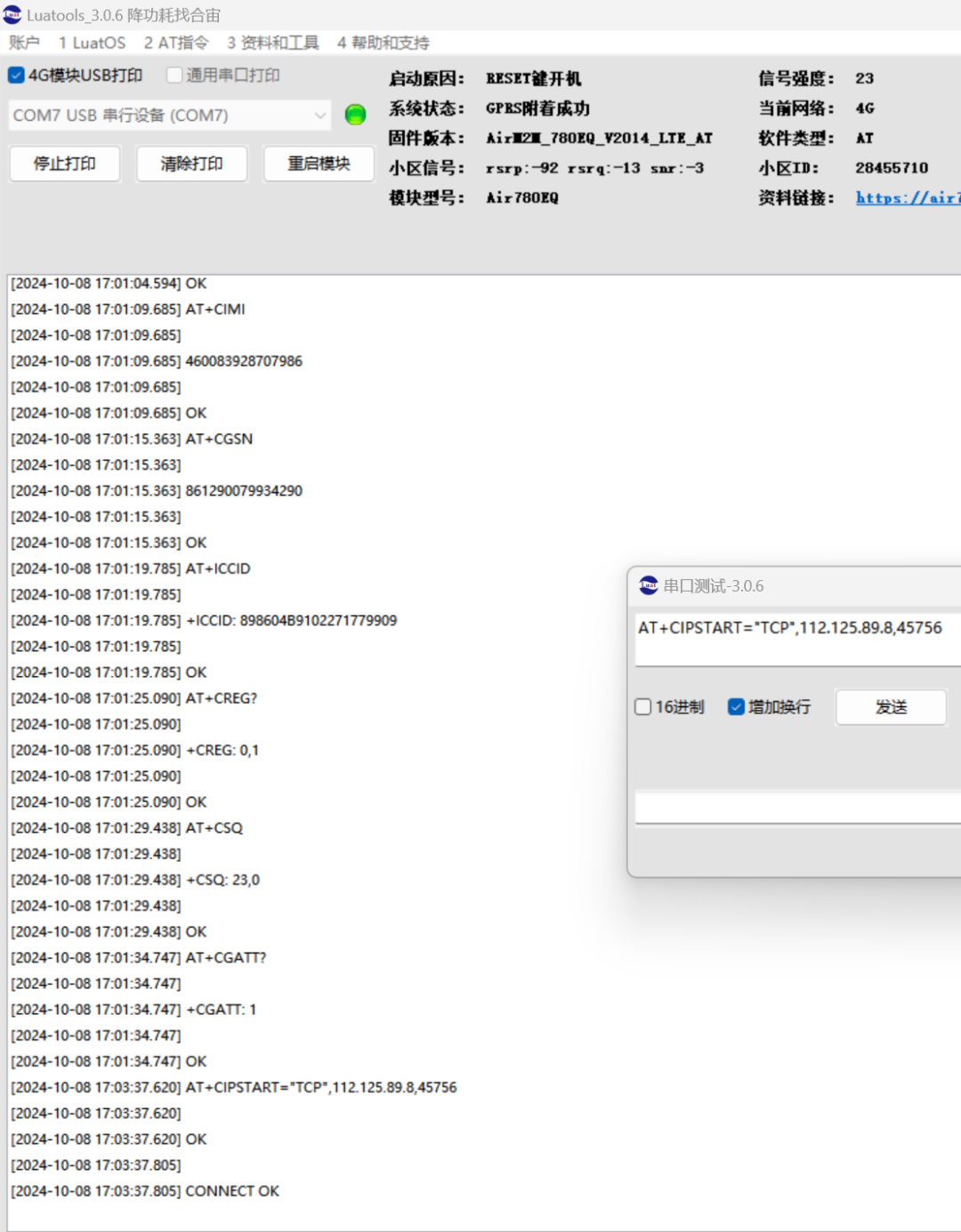

AT交互过程如图：

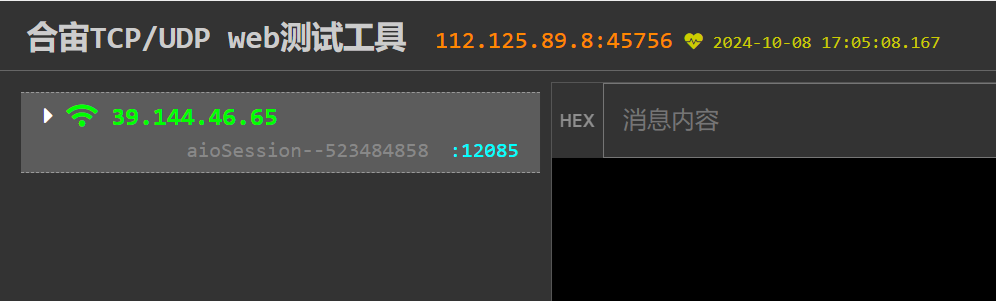

此时web测试工具，也显示有终端连接成功：

4、和服务器数据交互

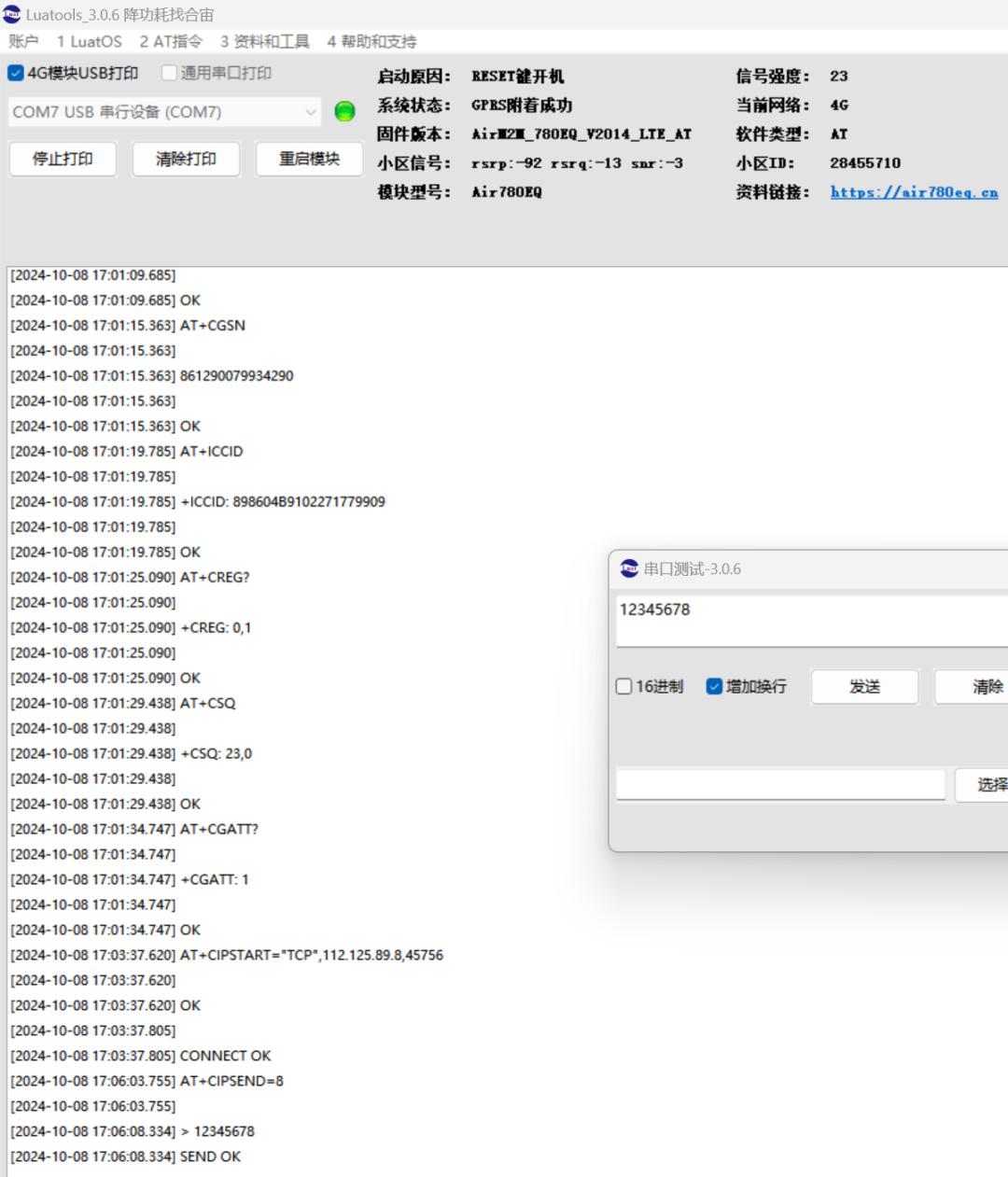

用指令AT+CIPSEND，向服务器发送数据。

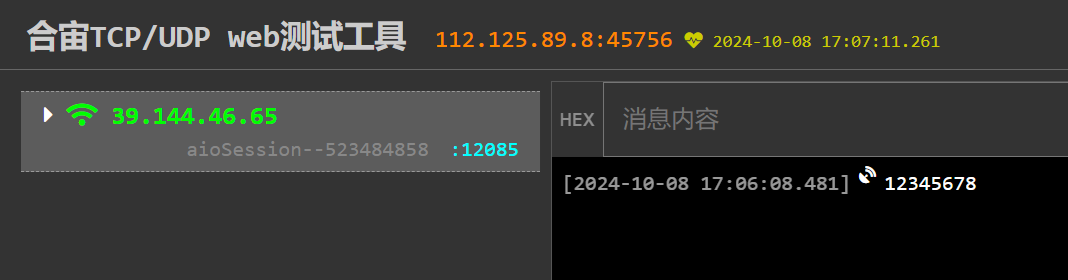

服务器端，显示收到了数据：

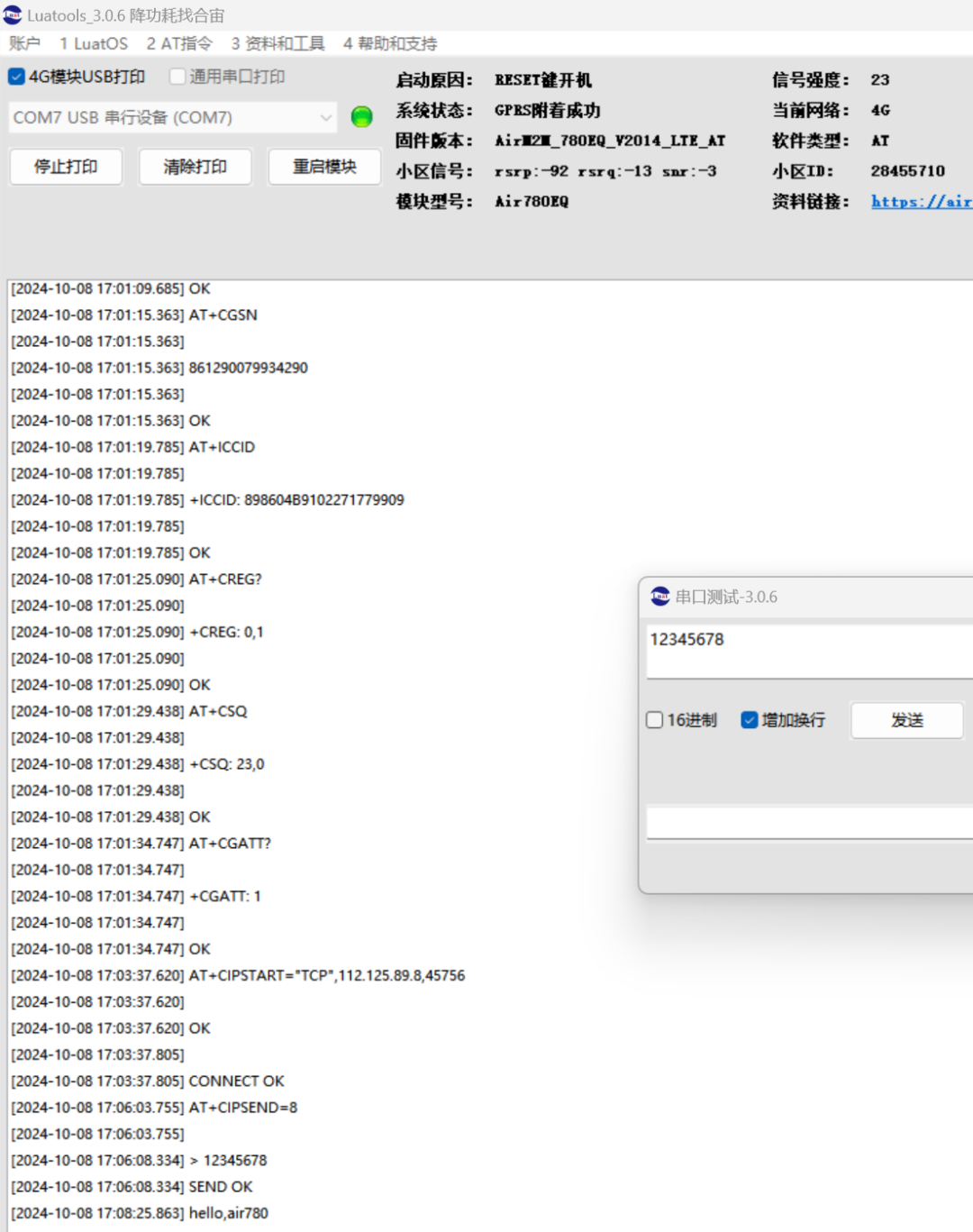

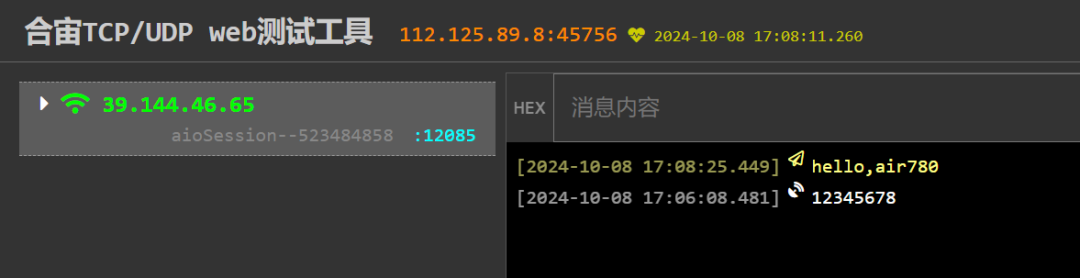

从服务器端发送消息，终端也能显示出来收到的数据：

以上的例子，是终端每次发送固定长度的数据。

如果终端想发送不定长度的数据，或者是想透传数据，可以参考详细的AT手册。
