DDR原理

DDR（Double Data Rate，双倍数据速率）内存是一种广泛用于计算机的动态随机存取存储器（DRAM），其核心特点是在一个时钟周期内能够进行两次数据传输（上升沿和下降沿各一次），从而显著提高数据传输效率。以下是对DDR内存工作原理的简要介绍：

1. DDR内存的基本原理

• DDR内存基于DRAM技术，数据存储在电容器中，通过晶体管控制访问。由于电容器会随时间漏电，DDR内存需要定期刷新以保持数据完整性（涉及tREFI和tRFC参数）。其工作原理可以总结为以下几个关键步骤：
• 存储单元：DDR内存由多个存储单元组成，每个单元包含一个电容器和一个晶体管，存储1位数据（0或1）。电容器电荷的有无表示数据状态。
• 行和列寻址：内存以矩阵形式组织，数据存储在行（Row）和列（Column）交叉点。访问数据时，先激活一行（通过tRCD），再选择具体列（通过tCL）读取或写入数据。
• 双倍数据速率：传统SDRAM在时钟信号的上升沿传输数据，而DDR利用上升沿和下降沿，数据传输速率翻倍。例如，DDR4-3200的时钟频率为1600MHz，但数据速率达到3200MT/s（每秒百万次传输）。
• 时序控制：内存操作依赖一系列时序参数（如tCL、tRCD、tRP、tRAS等）来协调激活、读写和预充电等操作，确保数据传输的正确性和稳定性。
• Bank和Rank：内存芯片内部分为多个Bank（存储体），每个Bank可以独立操作以提高并发性。多个Bank组成一个Rank，一个内存模块可能包含单Rank或双Rank。
• 刷新机制：由于电容器电荷会逐渐消失，DDR内存通过定期刷新（Refresh）操作（受tREFI和tRFC控制）重新充电，防止数据丢失。

2. DDR内存的工作流程

以读操作为例，DDR内存的工作流程如下：

• 行激活（ACTIVATE）：内存控制器发送行地址信号（RAS，Row Address Strobe），激活特定Bank中的一行（tRCD时间）。
• 列访问（READ/WRITE）：发送列地址信号（CAS，Column Address Strobe），选择具体列，读取或写入数据（tCL时间）。
• 数据传输：数据通过数据总线（DQ引脚）传输，DDR在时钟的上升沿和下降沿各传输一次数据。
• 预充电（PRECHARGE）：操作完成后，关闭当前行（tRP时间），准备下一次激活（tRAS涵盖整个行激活周期）。
• 刷新：定期执行刷新操作，确保数据完整性（tREFI控制刷新间隔，tRFC控制单次刷新时间）。

3. DDR的演进

从DDR到DDR5，每代内存提高了频率、带宽和效率，同时优化了功耗和时序：

DDR：引入双倍数据速率，典型频率200-400MHz。
DDR2：提高频率（400-1066MHz），降低功耗，改进预取缓冲（4-bit）。
DDR3：更高频率（800-2133MHz），更低电压（1.5V/1.35V），8-bit预取。
DDR4：频率提升（1600-3200MHz+），电压降至1.2V，引入Bank Group提高并发性。
DDR5：频率高达4800-8400MHz+，电压1.1V，支持双通道子模块（每个DIMM有2个32-bit子通道），引入On-Die ECC和更高效率。

DDR内存的硬件接口

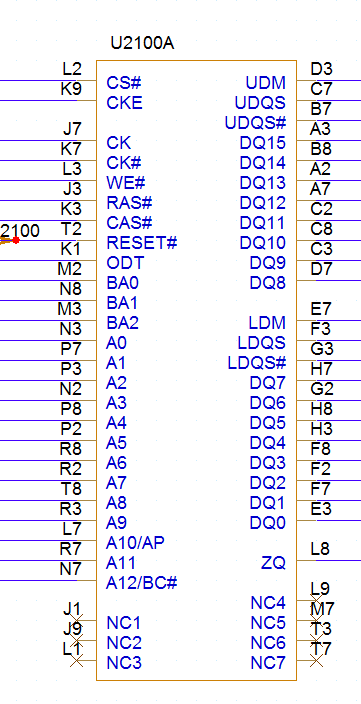

这是一个DDR3芯片的原理图接口示例

DDR内存的硬件接口主要指其物理接口（DIMM插槽和引脚）以及与主板内存控制器之间的通信方式。以下是详细说明：

1. 物理接口（DIMM）

DDR内存通常以DIMM（Dual In-line Memory Module，双列直插内存模块）的形式安装在主板上。不同代DDR的DIMM有不同的物理设计，以防止混插：

• 引脚数：
  • DDR/DDR2/DDR3：240引脚。
  • DDR4：288引脚。
  • DDR5：288引脚（但引脚定义和布局与DDR4不同）。
• 缺口位置：每代DIMM的缺口（Notch）位置不同，确保只能插入匹配的插槽。例如，DDR4和DDR5的缺口位置不同，防止误插。
• 尺寸：标准DIMM长约133.35mm，高度约30-31mm（UDIMM），服务器或超频模块可能更高（如RDIMM或超频RGB模块）。

2. 引脚功能

DDR DIMM的引脚分为以下几类：

• 数据引脚（DQ）：用于数据传输。例如，DDR4/DDR5通常有64个数据引脚（x64位宽通道），每个通道支持8字节数据。

• 地址引脚（A0-Ax）：传输行地址和列地址，配合RAS/CAS信号选择存储单元。

• 控制引脚：

  • RAS#（Row Address Strobe）：触发行地址选择。
  • CAS#（Column Address Strobe）：触发列地址选择。
  • WE#（Write Enable）：控制读/写操作。
  • CS#（Chip Select）：选择特定Rank或芯片。
  • CKE（Clock Enable）：控制时钟信号的启用/禁用，涉及省电模式（tCKE参数）。

• 时钟引脚（CK/CK#）：提供差分时钟信号，同步数据传输。

• 电源引脚：

  • VDD：主电源（DDR3为1.5V，DDR4为1.2V，DDR5为1.1V）。
  • VPP（DDR5特有）：用于字线升压（Wordline Boost），典型2.5V。
  • VREF：参考电压，用于信号校准。

• BA0~BA2（Bank Address Pins）
  功能：Bank Address 引脚，用于选择内存芯片内的特定 Bank（存储体）。
  DDR 内存将数据组织成多个 Bank，每个 Bank 是一个独立的存储单元，可以并行操作以提高访问效率。
  BA0~BA2 是 Bank 地址信号线，指定目标 Bank。例如，3 根引脚（BA0、BA1、BA2）可以寻址 2^3 = 8 个 Bank。
  在 DDR4/DDR5 中，引入了 Bank Group（一组 Bank 的集合），BA0~BA2 配合 BG（Bank Group）信号进一步细化寻址。
  作用：在行激活（ACTIVATE）或读/写命令时，BA0~BA2 确定数据存储或读取的 Bank。
  典型场景：例如，DDR4 可能有 4 个 Bank Group，每组 4 个 Bank，BA0~BA1 用于选择 Bank，BG0~BG1 用于选择 Bank Group。

• ODT（On-Die Termination）
  功能：片上终结电阻，用于改善信号完整性，减少高速数据传输中的信号反射。
  在 DDR 内存中，数据信号通过高速总线传输，容易因阻抗失配产生反射，导致信号失真。
  ODT 是内存芯片内部集成的可控电阻，通过动态调整阻抗来匹配信号线，降低反射。
  工作方式：
  ODT 由内存控制器通过 ODT 引脚信号启用或禁用。
  通常在写操作或特定读操作时启用，值为 50Ω、75Ω 或其他（具体值由内存配置决定）。
  DDR3 引入 ODT，DDR4/DDR5 进一步优化，支持更灵活的 ODT 配置（例如，DDR5 支持动态 ODT 调整）。
  作用：提高高频 DDR（如 DDR4-3200 或 DDR5-6000+）的信号质量，尤其在多模块配置（如双通道、四通道）中重要。
  典型场景：在超频或高负载场景下，调整 ODT 值可优化信号稳定性，常见设置在主板 BIOS 中。

• UDM / LDM（Upper Data Mask / Lower Data Mask）
  功能：数据掩码引脚（Data Mask），用于控制数据写入时的字节选择。

  • DDR 内存的数据总线通常为 64 位宽（8 字节），分为上 32 位（Upper）和下 32 位（Lower）。
  • UDM（Upper Data Mask）：控制上 4 个字节（DQ32~DQ63）的写入。
  • LDM（Lower Data Mask）：控制下 4 个字节（DQ0~DQ31）的写入。
  • 当 UDM 或 LDM 信号为高电平时，屏蔽对应字节的写入操作，允许部分字节写入（而非整个 64 位）。

  作用：实现字节级写入，提高内存写入的灵活性。例如，只更新 8 字节中的某几个字节，而不影响其他字节。
  典型场景：在需要精确写入（如数据库或图形处理）的场景中，UDM/LDM 确保只修改目标数据，常见于服务器内存或 ECC 内存。
  DDR5 变化：DDR5 的数据掩码机制可能通过其他方式优化（如 CA 总线命令），但 UDM/LDM 仍常见于兼容设计。

• UDQS / UDQS# / LDQS / LDQS#（Data Strobe Signals）
  功能：数据选通信号（Data Strobe），用于同步数据传输的时钟信号。

  • UDQS（Upper Data Strobe）：上 4 个字节（DQ32~DQ63）的选通信号。
  • UDQS#：UDQS 的差分补信号（反相信号），与 UDQS 组成差分对，提高信号抗噪能力。
  • LDQS（Lower Data Strobe）：下 4 个字节（DQ0~DQ31）的选通信号。
  • LDQS#：LDQS 的差分补信号。
  • DDR 内存使用差分选通信号（DQS/DQS#）来标记数据传输的开始和结束，同步 DQ 引脚上的数据。

  工作方式：
  在读操作中，内存芯片生成 DQS/DQS# 信号，随数据一起发送到内存控制器。
  在写操作中，内存控制器发送 DQS/DQS# 信号，内存芯片用它来捕获 DQ 引脚上的数据。
  差分信号（DQS 和 DQS#）通过相反的电平变化提高信号完整性和抗干扰能力。
  作用：DQS 信号是 DDR 内存高速数据传输的核心，确保数据在正确的时间点被采样。UDQS/LDQS 分别对应上/下半部分数据总线，提高并行效率。
  典型场景：在高频 DDR（如 DDR5-6000+）中，DQS 信号的精确校准（如 Write Leveling）对性能和稳定性至关重要。

• 其他：包括用于SPD（Serial Presence Detect，存储内存参数的EEPROM）的I2C引脚，以及DDR5新增的CA（Command/Address）总线引脚。

3. 电气接口

• 信号传输：DDR使用差分信号（如时钟CK/CK#）和单端信号（如DQ）传输数据，配合参考电压（VREF）确保信号完整性。
• 终端电阻（ODT）：On-Die Termination，DDR3及以上引入，用于减少信号反射，提高高速传输稳定性。
• 通道与Bank Group：
  • DDR4引入Bank Group，每个通道内多个Bank Group可并行操作，降低延迟。
  • DDR5进一步将每个DIMM分为两个32-bit子通道（仍共享64-bit物理接口），提高并发性。
• SPD芯片：DIMM上集成的EEPROM芯片存储XMP配置文件和时序参数（如tCL、tRCD、tRP、tRAS等），主板BIOS通过I2C读取以自动配置内存。

4. 与内存控制器的连接

• 内存控制器（IMC）：现代CPU（如Intel Core、AMD Ryzen）将内存控制器集成在芯片内部，直接与DIMM通信，取代传统北桥设计。
• 总线宽度：通常为64位（不含ECC）或72位（含ECC）。
• 通道数：主板支持单通道、双通道、四通道等配置。例如，双通道配置下，每通道64位，总带宽翻倍。
• 信号完整性：高频DDR（如DDR5-6000+）对主板布线要求极高，需优化阻抗匹配和信号延迟。

5. DDR5的硬件接口改进

• 双子通道：每个DIMM内部有两个32-bit子通道，共享物理接口，但逻辑上独立操作。
• On-Die ECC：芯片内部纠错，提升数据可靠性。
• PMIC（Power Management IC）：DDR5将电源管理芯片集成在DIMM上，支持更精细的电压调节（1.1V VDD，2.5V VPP）。
• CA总线：命令/地址信号优化为单端信号，减少引脚数，提高效率。

---

DDR时序参数

1.主时序

1. tCL（CAS Latency）
   表示列寻址延迟表示从发出读命令（READ）到内存实际输出数据到总线之间的延迟时间，以时钟周期为单位。它是内存时序中最常被提及的参数之一，通常列在内存规格标签上（如16-16-16-32中的第一个“16”通常就是tCL）。例如，DDR4的tCL范围通常在9到22个周期之间，DDR5可能更高（如30-40），具体取决于频率和内存质量。tCL通常与tRCD（行到列延迟）一起影响读操作的总延迟。总的读延迟可以粗略表示为 tRCD + tCL。
2. tRCD（RAS to CAS Delay）：
   表示从行激活命令（ACTIVATE）到读/写命令（READ/WRITE）之间的延迟时间，即从选择一行到访问该行中特定列所需的时间。通常列在内存规格标签上（如16-16-16-32中的第二个“16”通常就是tRCD）。分为tRCDRD（读）和tRCDWR（写），在某些平台上可单独设置。较低的tRCD值提高性能，但可能需要更高电压以保持稳定。
3. tRP（Row Precharge Time）：
   表示从预充电命令（PRECHARGE）到下一次激活命令（ACTIVATE）之间的最小时间，用于关闭当前行并为下一行激活做准备。通常列在内存规格标签上（如16-16-16-32中的第三个“16”通常就是tRP）。较低的tRP值提高性能，但在某些平台上（如Alder Lake及之后），tRP可与tRCD独立设置以优化性能。
4. tRAS（Row Active Time）：
   表示从行激活（ACTIVATE）到行预充电（PRECHARGE）之间的最小时间。这是内存行保持激活状态的时间，涵盖数据读写操作。通常列在内存规格标签上（如16-16-16-32中的最后一个数字“32”通常就是tRAS）。通常，tRAS ≥ tRCD + tRTP（读操作）或tRCD + tCWL + BC + tWR（写操作，BC为突发长度，通常DDR4为2，DDR5为4）。降低tRAS可能对性能影响不大，但过低可能导致不稳定。

2.次时序

5. tCKE（CKE Minimum Pulse Width）：
   表示内存从低功耗状态（或睡眠模式）切换到激活状态所需的最小时钟周期数。tCKE决定了内存进入或退出省电模式的速度。较低的tCKE值可以提高性能，但可能增加功耗。通常与节能设置相关，设置为0或1可能禁用某些省电功能。

6. tFAW（Four Activate Window）：
   表示在同一内存Rank内，四个连续激活命令（ACTIVATE）之间的最小时间窗口。tFAW限制了短时间内对不同行的激活频率，以避免过高的功耗或干扰。通常设置为tRRD（Row to Row Delay）的4倍（tFAW ≥ tRRD * 4），以确保性能和稳定性。降低tFAW可提高性能，但过低可能无实际效果或导致不稳定。

7. tREFI（Refresh Interval）：
   表示内存刷新命令的平均时间间隔（以时钟周期为单位）。DRAM是易失性存储器，需要定期刷新以保持数据完整性。tREFI较高（刷新间隔较长）可减少刷新开销、提高性能，但过高可能因电容漏电导致数据损坏，尤其在高温或低质量主板上。JEDEC标准建议tREFI为7.8μs（例如，3000MHz时为11700周期）。

8. tRFC（Refresh Cycle Time）：
   表示一次刷新操作的持续时间，即从发出刷新命令（REFRESH）到可以发出下一有效命令的时间。tRFC较低可减少刷新对性能的影响，但过低可能导致数据损坏，尤其在高温下。典型值与内存密度和温度相关（如8Gb DDR4芯片默认350ns）。

9. tRRD（Row to Row Delay）：
   表示在同一Rank内，不同Bank的两个行激活命令（ACTIVATE）之间的最小延迟时间。分为tRRD_S（短延迟）和tRRD_L（长延迟），较低的值可提高性能，但过低可能导致不稳定。通常建议tRRD_S为4-6周期。

10. tRTP（Read to Precharge Delay）：
    表示从读命令（READ）到预充电命令（PRECHARGE）之间的最小时间，用于关闭当前行。tRTP通常与tRCD相关（例如，tRTP约为tRCD/2），较低的值可加速行切换，但过低可能导致不稳定。

11. tWTR（Write to Read Delay）：
    表示从写操作（WRITE）到下一次读命令（READ）之间的最小延迟时间。分为tWTR_S（短）和tWTR_L（长）。tWTR确保写操作完成后再进行读操作，典型值在2-8周期之间。较低的tWTR值可提高性能，但需确保稳定性。

总结：
这些时序参数分为主时序（tCL、tRCD、tRP、tRAS）和次时序（tCKE、tFAW、tRFC、tREFI、tRRD、tRTP、tWTR等）。主时序对性能影响较大，通常在内存模块上标示（如16-16-16-32）。次时序对性能的优化较微妙，但在高频或超频场景下（如DDR5）尤为重要。调整时需权衡性能与稳定性，建议参考主板和内存的JEDEC标准或XMP配置文件，并通过压力测试（如MemTest）验证稳定性。
