一.系统概述

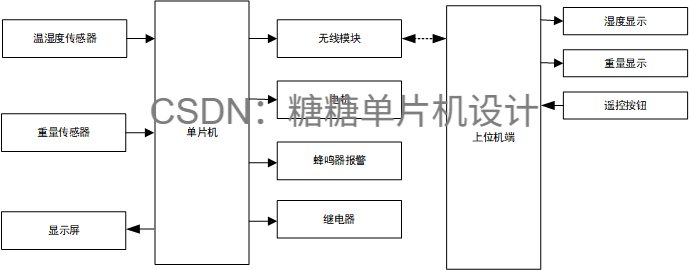

智能行李箱系统集成远程控制、安全提醒和数据展示等功能：

1. 运动控制：STM32驱动步进电机，支持按键及手机APP远程操控行李箱前后移动。
2. WIFI连接：ESP8266实现无线通信，手机APP远程管理。
3. 湿度监测：内置湿度传感器，检测箱内水分，通过OLED及APP提醒用户。
4. 数据显示与传输：实时在OLED屏幕显示信息，并通过WiFi同步至手机。
5. 远程报警：蜂鸣器联动STM32和WiFi，密码错误时发出警报。
6. 多重解锁：支持一键和指纹解锁，保障安全。
7. 重量监测：压力传感器测量行李重量，数据同步显示和传输。

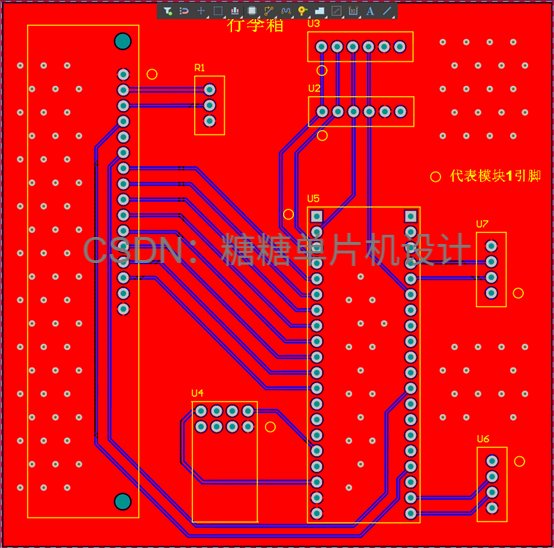

二.电路设计

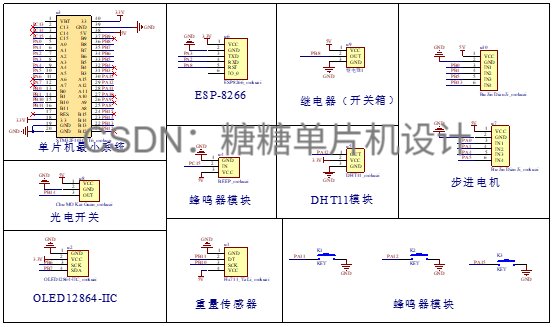

基于Altium Designer设计的电路方案包括：

1. 以STM32F103C8T6最小系统为控制核心；
2. DHT11通过one-wire总线连接GPIO，实现温湿度采集；
3. 光电开关直接连接GPIO，用于人体检测；
4. ESP8266-01S通过UART与单片机通信，上传数据至服务器；
5. OLED12864显示屏通过I2C接口连接，用于数据显示；
6. 独立按键接地与GPIO，实现阈值设定和控制功能；
7. 步进电机IN端接GPIO，驱动行李箱运动；
8. HX711模块的DAT和SCK引脚连接GPIO，完成重量测量；
9. 继电器控制开锁，输出端接GPIO；
10. 有源蜂鸣器通过NPN三极管驱动，实现报警。

三.程序设计

#include "sys.h"
#include "delay.h"
#include "adc.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Beep_Led_Relay.h"
#include "Control_Report_To_Police.h"


int main(void)
 {

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();	    	 		//延时函数初始化
	Beep_init();						//PC15
	TIM4_Init(300,7200);
	KEY1_Init();						//PB14
	KEY_Init();					  	//PA11 PA12 PA15
	Relay_init();					  //PB8
	OLED_Init();            //PB6 PB7
	ULN2003_GPIOB_Init();		//PB0 PB1 PB5 PB13
	ULN2003_GPIOA_Init();		//PA0 PA1 PA4 PA5

	while(DHT11_Init()){}   //PA12
	HX711_InIt();						//pb10 pb11

	OLED_CLS();             //OLED清屏
	OLED_ShowCN(32,2,0);		//小常硬件
	OLED_ShowCN(32+16,2,1);
	OLED_ShowCN(32+32,2,2);
	OLED_ShowCN(32+32+16,2,3);
	delay_ms(500);
	OLED_CLS();

	ALi_ESP8266_GPIO_Init(); //PA2 PA3 PA8
	MQTT_Buff_Init();
  AliIoT_Parameter_Init();
	Get_Maopi();
//	 /*******显示汉字**********/
	OLED_ShowCN(0,0,4);
	OLED_ShowCN(0+16,0,5);
	OLED_ShowCN(0,2,6);
	OLED_ShowCN(0+16,2,7);
	OLED_ShowCN(0,4,8);
	OLED_ShowCN(0+16,4,9);
  Beep=1;//蜂鸣器初始化   系统上电后先让蜂鸣器停止叫
	while(1)
	{
      OLED_Display_Cotrol(); //显示控制函数

	}
}

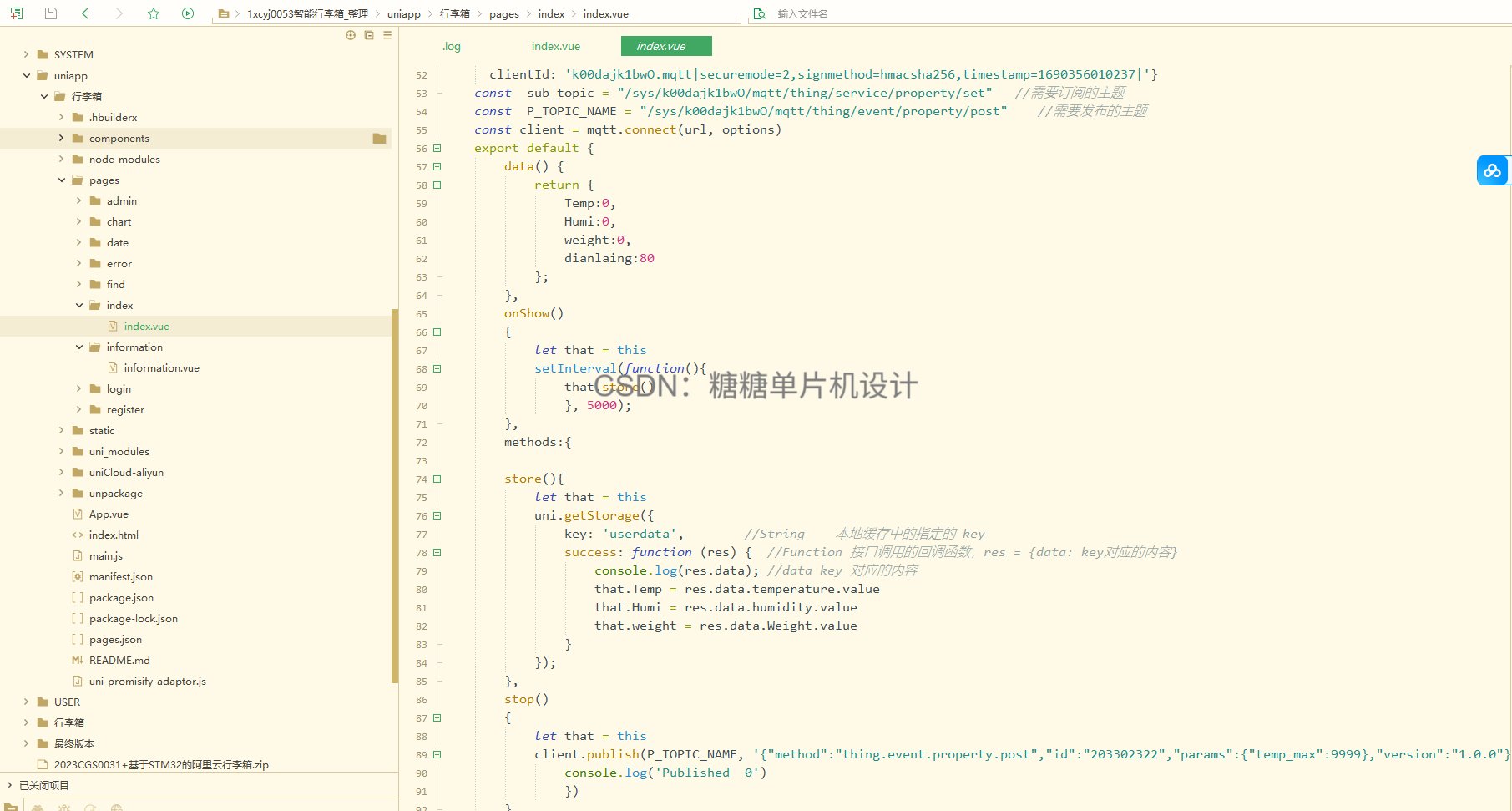

上位机是HBuilder X开发的，并使用阿里云服务器进行数据处理，使用的框架是uniapp框架。
