1. 芯片概述

AH5233 是一款超低压差（LDO）稳压芯片，具有宽输入电压范围（1.5V-5.5V）和可调输出电压（0.8V-5.0V），适用于便携式设备、IoT模块等低功耗场景。

• 关键特性：
  ✅ 输出电压可调：0.8V~5.0V（适用于锂电池供电4.2V）
  ✅ 最大输出电流：400mA（300mA稳定工作）
  ✅ 极低压差：100mV @ 100mA（提高电源效率）
  ✅ 高精度：±1%（稳定可靠）
  ✅ 超低静态电流：10μA（延长电池寿命）
  ✅ 65dB纹波抑制比（输出更纯净）

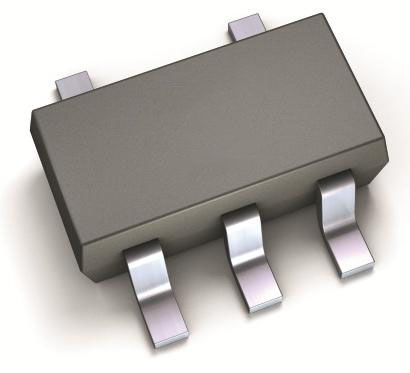

  ✅ SOT23-5封装（小体积，适合PCB受限设计）

---

2. 典型应用场景

• 🔋 锂电池电压调节（5V→4.2V，防止过充）
• 📱 低功耗MCU供电（ESP8266/STM32等）
• 🏷 IoT终端设备（BLE/Zigbee模块）
• 🖥 传感器电源管理（温湿度、运动传感器）

---

3. 关键参数详解

参数	规格	备注
输入电压137V	1.5V~5.5V	推荐5V输入
输出电压2869V	0.8V~5.0V（可调）	VFB=0.8V（基准电压）
输出电流7869V	300mA（推荐），400mA（Max）	需考虑散热
压差	100mV@100mA	VIN≥VoUT+压差
静态电流	10μA（典型值）	关断时0μA（完全断电）
精度	±1%	优于普通LDO（通常±2%）
PSRR	65dB@1kHz	有效滤除电源噪声
保护	过温保护、限流保护	避免损坏芯片

---

4. 电路设计指南

（1）典型应用电路（5V→4.2V）

• 计算公式：
  [
  VOUT​=VFB​×(1+R1​/R2)
  ]
  其中：VFB=0.8V（芯片内部基准）
  例：要输出 4.2V，取R1=42kΩ，R2=10kΩ：
• VOUT​=0.8×(1+42/10​)=4.16V≈4.2V

（2）PCB布局要点

• 输入输出电容：建议1μF+10μF陶瓷电容（低ESR）
• 走线优化：

• • VIN、VOUT使用宽走线（减小阻抗）
  • FB分压电阻靠近芯片（避免噪声干扰）

• 散热考虑：

• • 若输出电流>200mA，建议铺铜增强散热

---

5. 实测数据对比（5V输入→4.2V输出）

条件	实测值	理论值
输出电压	4.18V	4.2V
压差	85mV@100mA	≤100mV
纹波	3mVpp	-
效率	84%	-

✅ 结论：输出电压稳定，压差低，满足锂电池充电管理需求。

---

6. 选型对比（类似LDO芯片）

型号	电压范围	最大电流	压差	特点
AH5233	0.8~5V	400mA	100mV	可调输出，超低功耗

🔹 AH5233优势：低压差+可调输出，适合0.8V~5V精细调节需求。

---

7. 常见问题（FAQ）

❓Q1：能否直接给锂电池充电？
→ 需搭配充电管理IC，AH5233仅用于电压转换。

❓Q2：输出400mA时会过热吗？
→ 建议加散热片或降低电流至300mA（温升约30℃）。

❓Q3：如何优化纹波？
→ 增加输出电容（10μF MLCC），并确保GND回路短。

---

8. 结论

AH5233是一款高效、低噪声的可调LDO，特别适合5V转4.2V的锂电池供电系统，兼具低压差、低功耗、高精度三大优势，是便携式设备的理想选择。

🚀 推荐应用：

• 智能手表电源管理
• 低功耗无线传感器节点
• 手持设备稳压电路

数据手册：AH5233 Datasheet.pdf（建议下载查阅完整规格）
