各位电子爱好者、硬件攻城狮们，大家好！今天我们来聊聊硬件电路设计中无处不在的“开关”与“放大器”大师——MOS管。无论是电源管理、电机驱动、信号开关还是逻辑电路，MOS管都扮演着至关重要的角色。理解MOS管是硬件工程师的基本功，今天我们就来简单聊聊。

一、 MOS管是什么？

        MOS管，全称金属-氧化物-半导体场效应晶体管。这个名字拆解开来，就揭示了它的核心结构和原理：

• 金属 (M)： 栅极 (Gate)，通常由多晶硅（虽然叫金属，现代工艺多用多晶硅）或金属制成，是控制端。

• 氧化物 (O)： 栅极下方一层非常薄（几个纳米级别）的绝缘层（通常是二氧化硅 SiO₂），将栅极与下面的半导体隔离开。

• 半导体 (S)： 构成晶体管主体的硅片，形成了源极 (Source)、漏极 (Drain) 和沟道 (Channel)。

       核心原理： MOS管是一种电压控制型半导体器件。通过在栅极 (G) 施加一个相对于源极 (S) 的电压 (V_GS)，可以在源极和漏极 (D) 之间的半导体区域（沟道）内感应出电荷（电子或空穴），从而控制源漏之间电流 (I_DS) 的通断或大小。这与需要基极电流驱动的双极性晶体管 (BJT) 有本质区别。

二、 MOS的电路符号是什么？

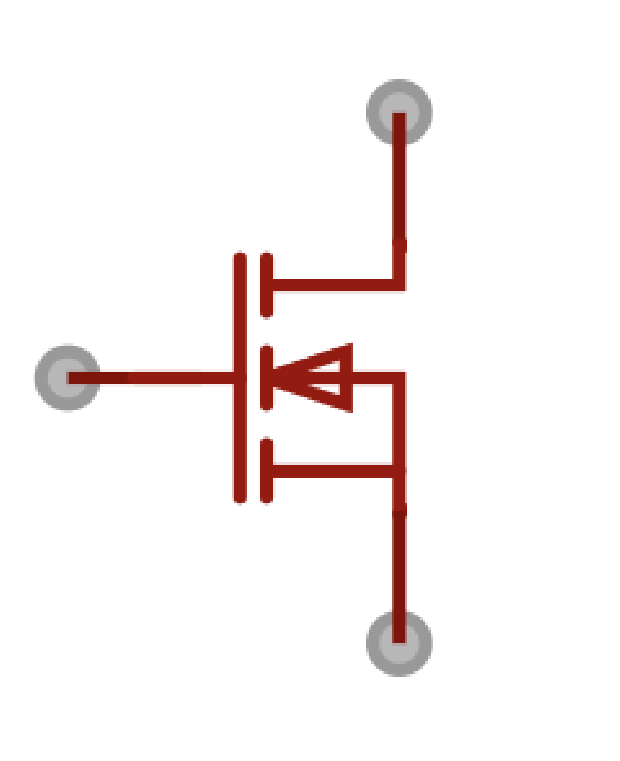

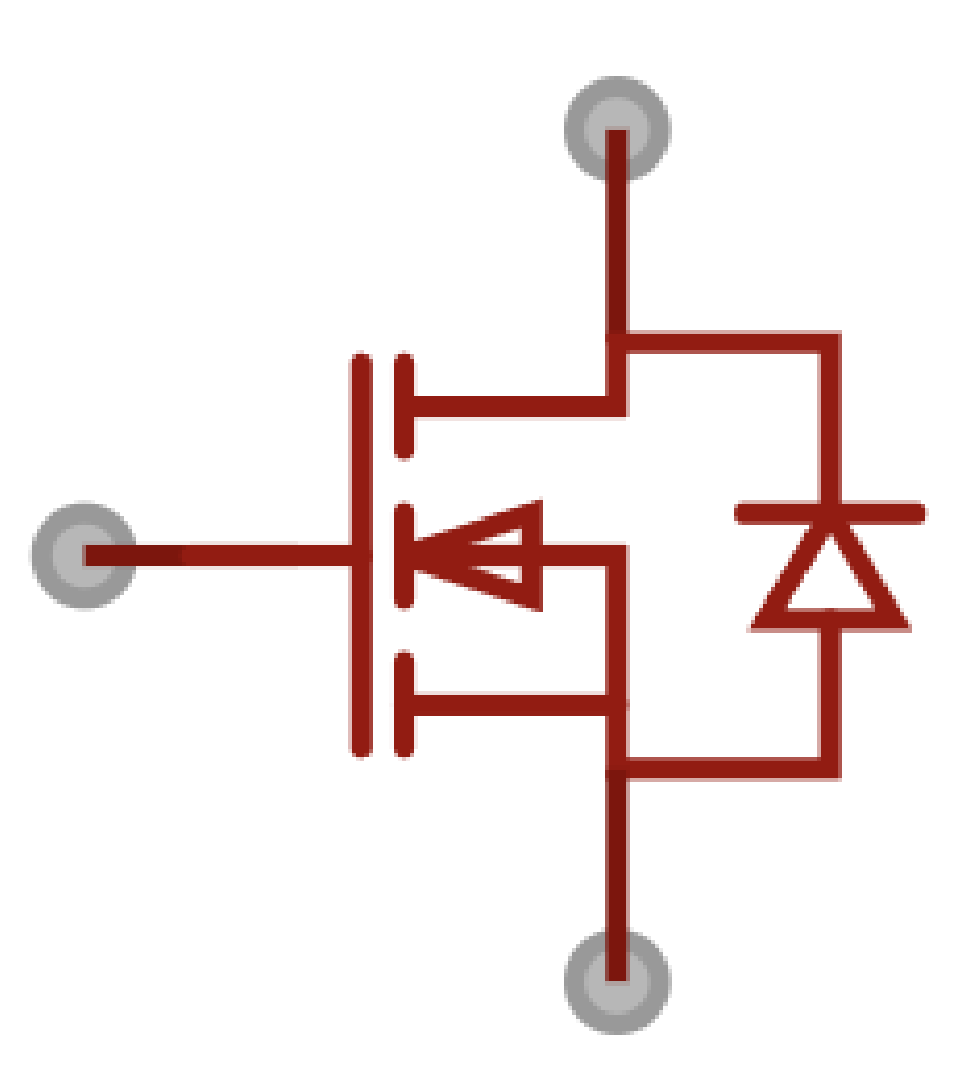

2.1 电路符号

2.2 如何区分G、D、S极

2.2.1 电路图符号区分G、D、S

在电路图上依靠符号很容易区分。

• G极，最容易区分。

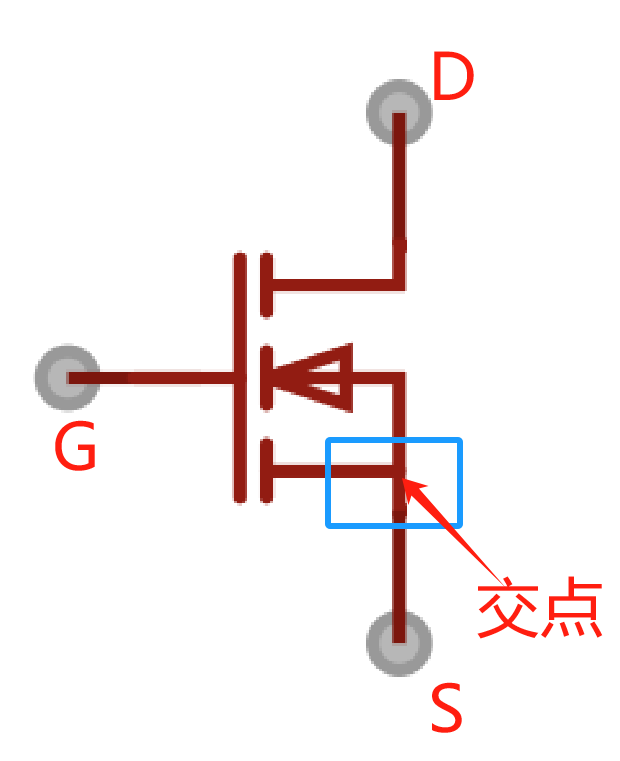

• S极，不论是P沟道还是N沟道，两根线相交的就是;

• D极，不论是P沟道还是N沟道，是单独引线的那边。

2.2.2 实物区分

但在拿到一个实物MOS管或看数据手册 (Datasheet) 时，如何知道哪个引脚是G、D、S？

1.数据手册是王道： 最准确、最可靠的方法！务必查阅具体型号的官方数据手册。手册的首页或引脚定义部分会清晰地标明引脚排列（Pin Configuration）。

2.实物管脚规律 (常见封装)：

（1）TO-220 / TO-263 (D2PAK) / TO-252 (DPAK) 等：

• 注意： 大功率MOS管的Drain通常连接到中间的金属背板（散热片）或单独的引脚。S极有时会有多个引脚并联（降低阻抗）。

• 从左到右： G (Gate) -> D (Drain) -> S (Source)。这是非常常见的排列。

• 面对印字面，管脚朝下。

（2）SOT-23 / SOT-223 等小封装：

排列可能不固定，必须查阅手册！常见的SOT-23-3排列可能是 G-D-S 或 G-S-D。

3.万用表二极管档辅助判断 (需谨慎)：

（1）原理： MOS管的D和S之间内部通常有一个体二极管（Body Diode）。对于NMOS，二极管阳极在S，阴极在D；对于PMOS，二极管阳极在D，阴极在S。

（2）方法 (以NMOS为例)：

• 将万用表打到二极管档（蜂鸣档）。

• 黑表笔固定接一个引脚（假设为S），红表笔依次碰另外两个引脚。

• 如果红笔碰某一个引脚（D）时万用表显示一个二极管压降（约0.4V-0.7V），而红笔碰另一个引脚（G）时不通（显示OL或无穷大）。

• 交换表笔（红笔接假设的S，黑笔碰D）应不通（显示OL）。

• 黑表笔接假设的G，红笔碰D或S，都应该不通（显示OL）。

• 如果符合上述情况，则黑表笔接的是S，显示二极管压降时红表笔接的是D，剩下的就是G。

• 注意： 这个方法有时不一定可靠（特别是对栅极有保护二极管的MOS管），且存在损坏MOS管的风险（静电！），强烈建议优先查阅数据手册。

三、 MOS管的分类

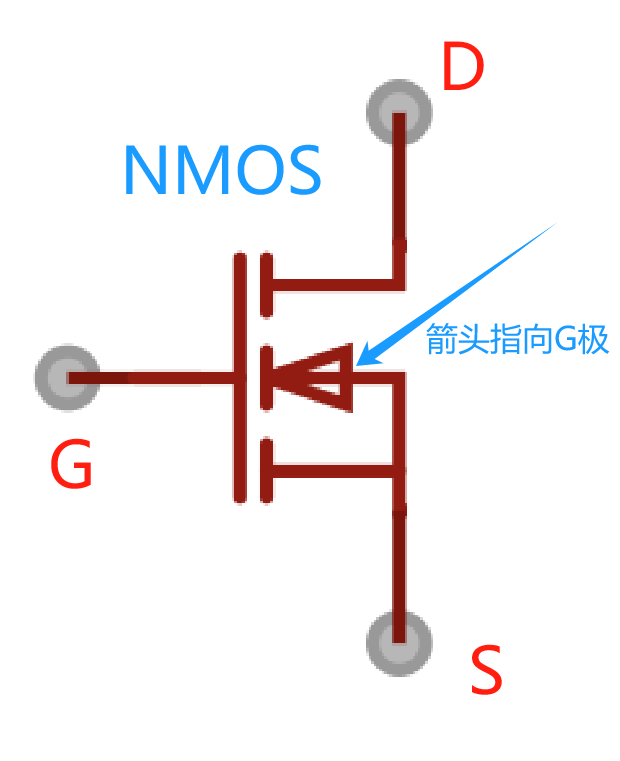

3.1 N沟道MOSFET

箭头指向G极的是N沟道。

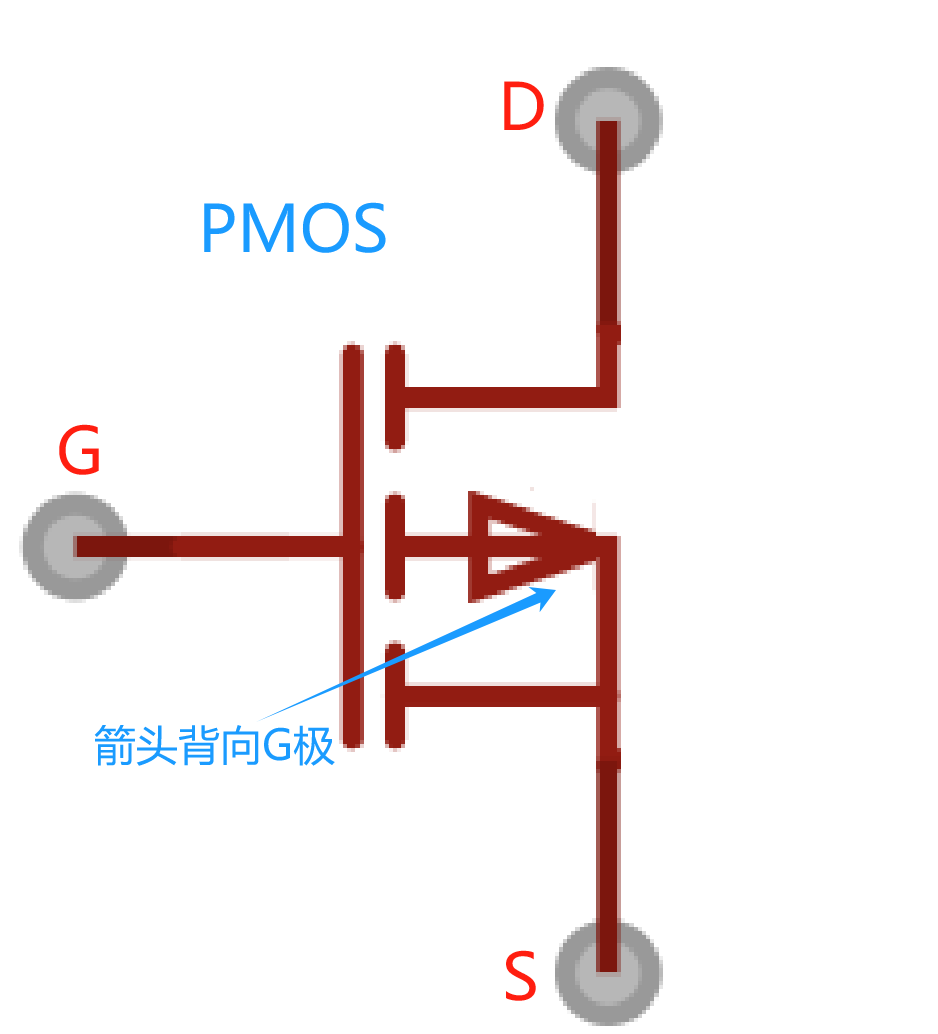

3.2 P沟道MOSFET

箭头背向G极的是P沟道。

四、 MOS管的导通

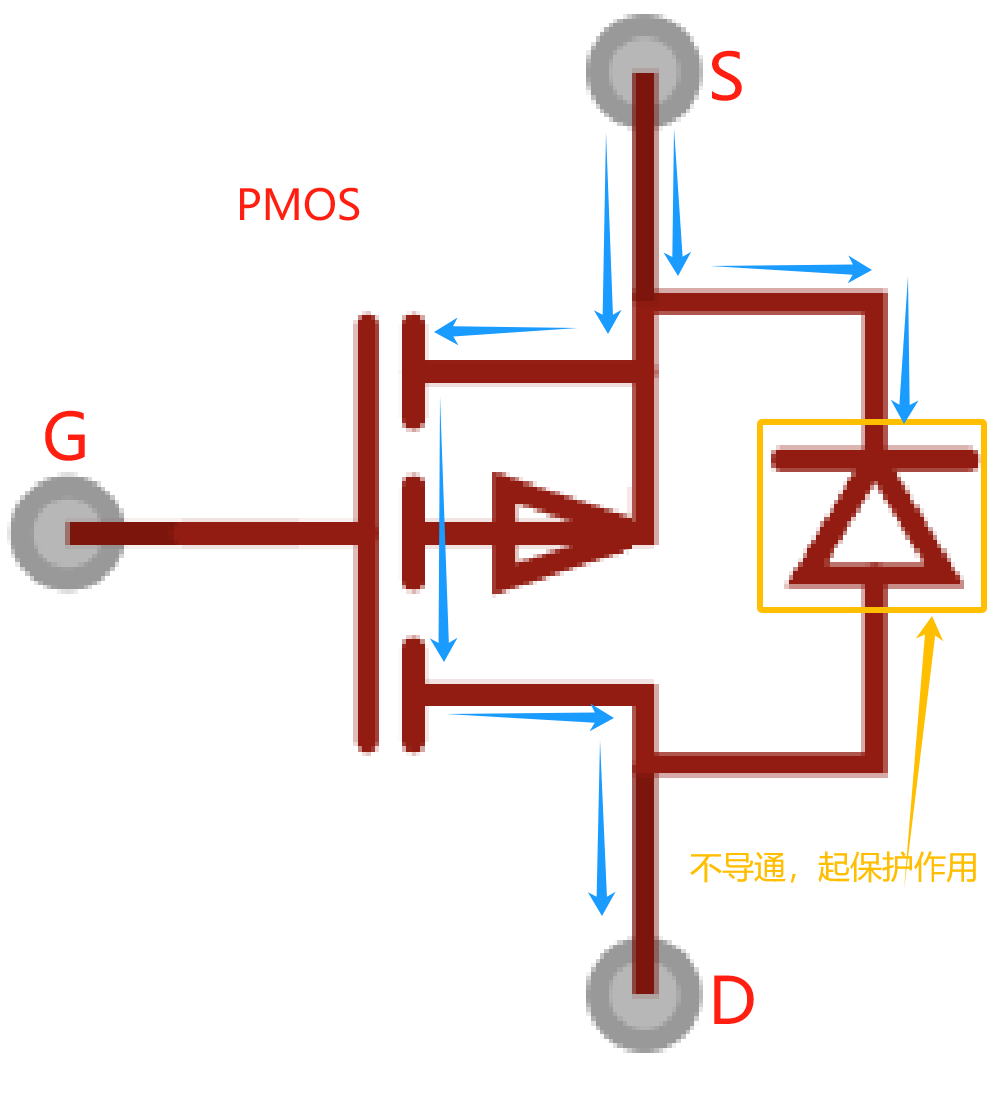

4.1 寄生二极管与MOS管

以N沟道为例(不论N沟道还是P沟道)，二极管的作用一定是寄生二极管的负极接输入边，正极接输出端或接地。否则就无法实现开关功能了。这是由于寄生二极管直接导通，因此S极电压可以无条件到D极，MOS管就失去了开关的作用。

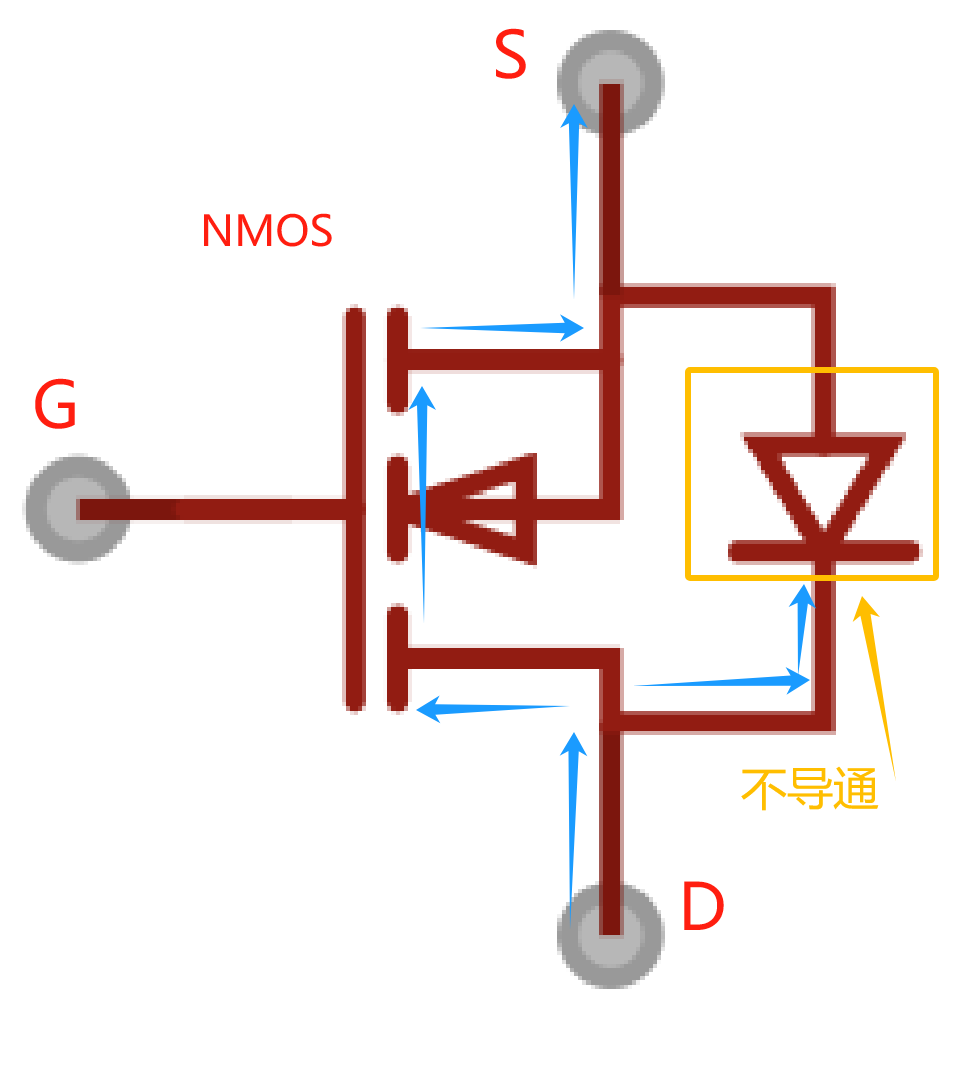

4.2 NMOS的导通

• NMOS导通时电流的流向D→S极；

• 所以D极输入，S极输出；

• 电流总是从电压高的地方流向电压低的地方，且源极 (S) 通常接低电位 (GND)；

• 所以G应为高电平导通。

4.3 PMOS的导通

• PMOS导通时电流的流向S→D极；

• 所以S极输入，D极输出；

• 电流总是从电压高的地方流向电压低的地方，且源极 (S) 通常接高电位 (VCC)；

• 所以G应为低电平导通。

总结：

N沟道：Ug>Us时导通，Ug=Us时截止；

P沟道：Ug<Us时导通，Ug=Us时截止；

4.4 饱和导通

MOS管用于信号切换时：Ug比Us大（或者小）3-5V即可，导通即可，如2N700系列MOS管；

MOS管用于电压通断时：Ug比Us大（或者小）10V以上，即饱和导通状态，如AOL14和AON7系列；

五、 MOS管的应用

5.1 开关电源

• 场景：Buck (降压), Boost (升压), Buck-Boost (升降压) 等拓扑。

• 核心作用：MOS管作为主开关管（Switching Transistor），在高频（几十KHz到几MHz）下快速通断，通过电感和电容进行能量转换。

5.2 电平转换

场景：连接工作在不同电压（如3.3V和5V）的逻辑电路或芯片。

方案 (经典单NMOS法)： 利用NMOS的阈值特性。

• S 极接低压侧信号 (如3.3V MCU的GPIO)。

• D 极通过上拉电阻 (如10K) 接到高压侧电源 (如5V)。

• G 极接低压侧电源 (3.3V)。

优点：电路极其简单、成本低、双向（在一定条件下）。

缺点：有延时，驱动能力较弱（由上拉电阻决定），单向传输时需注意方向（从低电压侧到高电压侧）。

5.3 隔离作用

MOS管的隔离作用，本质上是实现电路的单向导通，它就相当于一个二级管。

但在电路中我们常用隔离MOS，是因为使用二级管，导通时会有压降，会损失一些电压。而使用MOS管做隔离，在正向导通时，在控制极加合适的电压，可以让MOS管饱和导通，这样通过电流时几乎不产生压降。

5.3 电机驱动

• 场景：控制直流电机的正转、反转、停止和刹车。

• 方案：由4个MOS管（通常是2个NMOS和2个PMOS，或4个NMOS配合自举电路）构成H形桥路。

• 关键：需要精确的死区时间控制（Dead Time）防止上下管直通短路。常使用专用的半桥/全桥驱动器芯片。

5.4 电源开关

• 场景：控制大电流负载（如电机、LED灯串、加热器）的通断。

• 优点：负载直接接地，便于电流检测和故障诊断。

• 缺点：驱动电路相对复杂（尤其使用NMOS时）。成本可能稍高（PMOS或专用驱动器）。
