首先介绍mos管常见损耗

1. 导通损耗 (Conduction Loss)

导通损耗是MOS管在完全导通状态下由于导通电阻(Rds(on))产生的损耗。

计算公式:P_conduction = I_rms² × Rds(on) × D

其中需要格外注意的是,如果是带有软开关实现的电路里,需要观察GS和DS波形,如果软开关实现不好,可以采取使用更小Coss的mos管(因为更大的输出电容会让DS电压掉电速度变慢,导致损耗变大)

其中输出电容损耗P_coss = 0.5 × C_oss × Vds² × f_sw

2. 驱动损耗 (Gate Drive Loss)

驱动损耗是为MOS管栅极电容充放电所需的能量。

计算公式:P_drive = Q_g × V_gs × f_sw

3.反向恢复损耗 (Body Diode Reverse Recovery Loss)

当MOS管体二极管从导通状态切换到截止状态时产生的损耗。

计算公式:P_rr = Q_rr × Vds × f_sw。

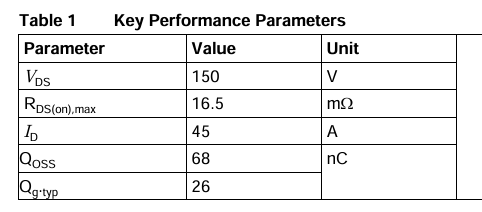

关于选型参数

主要先看mos管工作耐压即VDS;

第二点RDSON,决定导通时损耗;Qg决定驱动损耗;Coss决定了软开关是否可以良好实现
