注：本片为学习笔记，如有错误可指正

目录

原理图​编辑

特殊引脚

不建议使用引脚

外接功能引脚

---

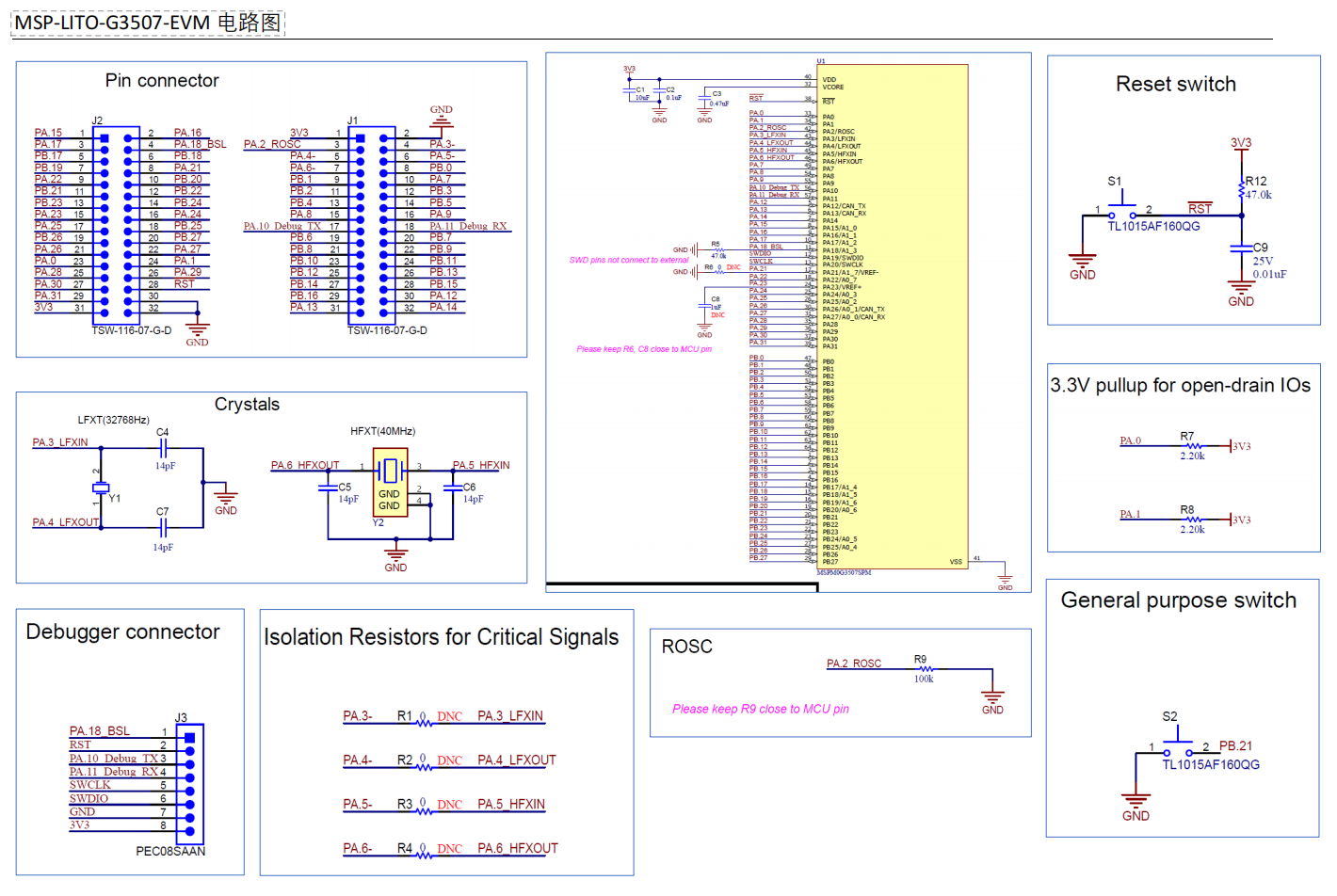

原理图

特殊引脚

不建议使用引脚

PA2-PA6为时钟相关引脚，不建议使用

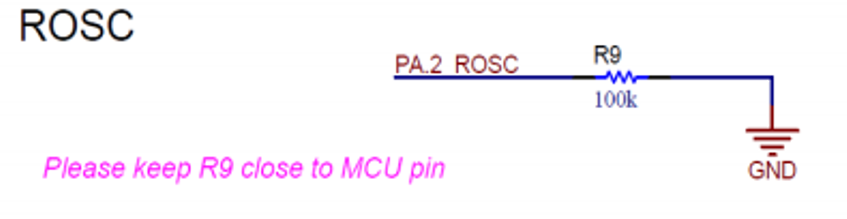

ROSC 通常代表 Ring Oscillator（环形振荡器），是一种无需外部晶振（XTAL）即可产生时钟信号的片上振荡器电路。

（PA.3 LFXIN、PA.4 LFXOUT、PA.5 HFXIN、PA.6 HFXOUT）是微控制器或单片机中用于连接外部晶振的专用引脚，通常用于提供系统时钟信号。

• LFXIN / LFXOUT：

  • Low-Frequency Crystal Input/Output（低频晶振输入/输出），通常连接 32.768kHz 晶振。

  • 用途：为实时时钟（RTC）、低功耗模式（如STM32的LSE时钟源）或定时器提供基准频率。

• HFXIN / HFXOUT：

  • High-Frequency Crystal Input/Output（高频晶振输入/输出），通常连接 4~48MHz 晶振（如8MHz）。

PA2引脚在本块板子上通过一个100K的电阻内接GND

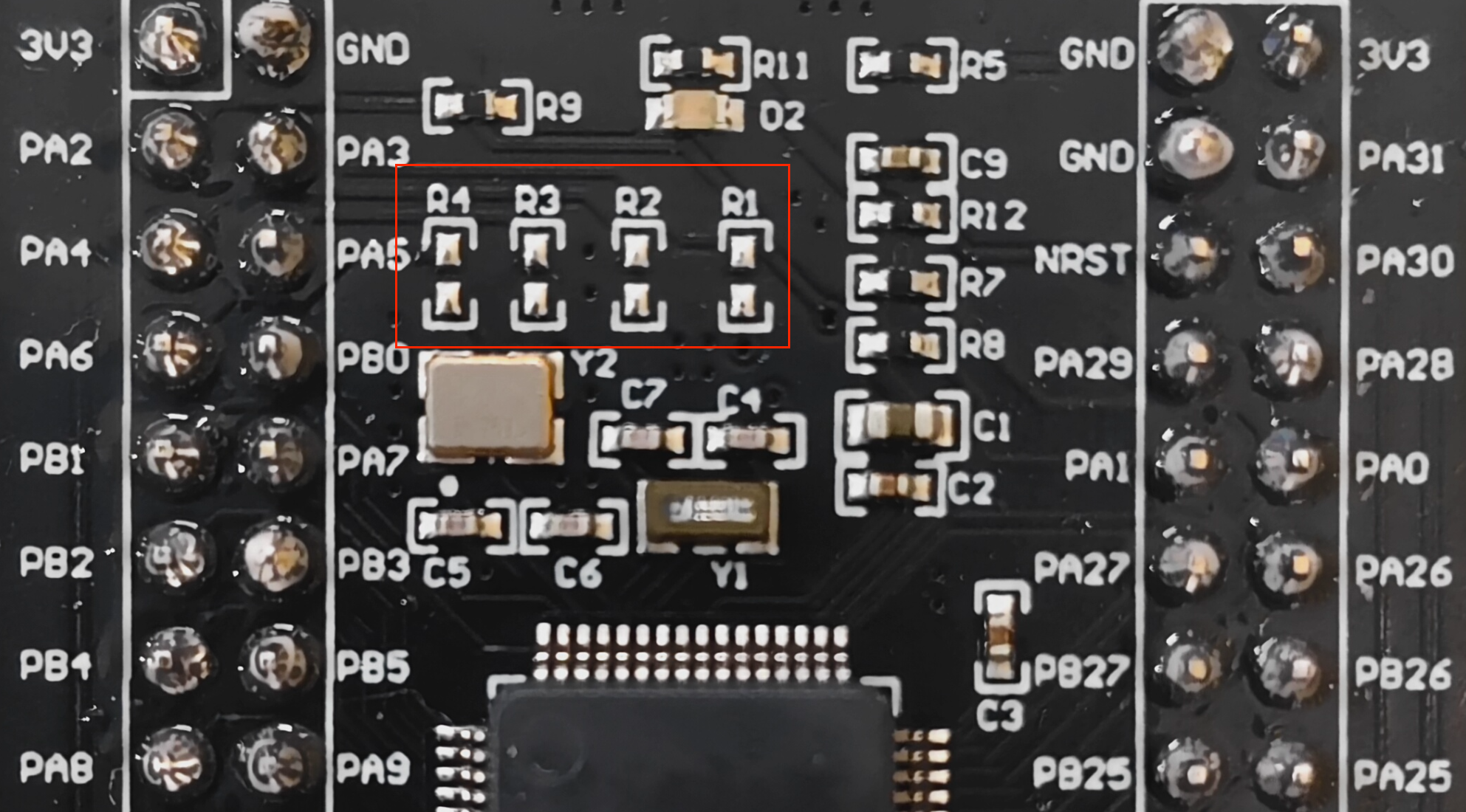

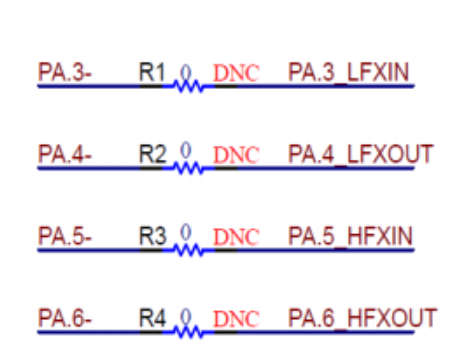

PA3-PA6引脚并未直接连接到板子引出的PA3-PA6引脚处，而是通过一个0欧的电阻进行连接

但是仔细观察可以发现板子上的R1-R4并未焊接，所以0欧电阻起到了开关的作用，如需使用这几个引脚，需要将R1-R4的0欧电阻焊接好

PA21和PA23分别为VREF-和VREF+

VREF- 和 VREF+ 是电路设计中常见的参考电压引脚，通常用于模数转换器（ADC）、数模转换器（DAC）或运算放大器等模拟电路中。它们的主要作用是为系统提供一个稳定的电压基准，以确保信号测量的准确性。

所以这两个引脚也不建议使用

PA19和PA20是下载/调试程序使用的引脚，不可以当做普通引脚使用

PA18为BSL引脚

BSL 引脚（Bootstrap Loader，引导加载程序引脚）是某些微控制器（MCU）中用于系统启动模式配置或固件烧录的关键引脚。用于在芯片上电时强制进入引导加载模式（而非正常执行用户程序），以便通过串口（UART）、I2C、SPI等接口更新固件。

外接功能引脚

PB14连接LED1(D1)

PB21连接KEY2（S2）
