stm32h743iit6 的 FMC 的时钟信号来源

本文介绍了使用STM32CubeMX配置FMC SDRAM时钟源的方法。首先需要在CubeMX中开启FMC外设功能，然后在时钟树配置界面选择时钟源（如PLL2R）。生成的代码会自动配置FMC时钟源，并通过HAL_FMC_MspInit函数实现具体设置。配置过程包括初始化GPIO、设置PLL2参数（如分频系数）和选择FMC时钟源。此外，还可以在SDRAM初始化时对FMC时钟进行2分频或3分频，作为最

乔宕一

638人浏览 · 2025-07-06 00:12:59

乔宕一 · 2025-07-06 00:12:59 发布

使用 cubemx 查看时钟树

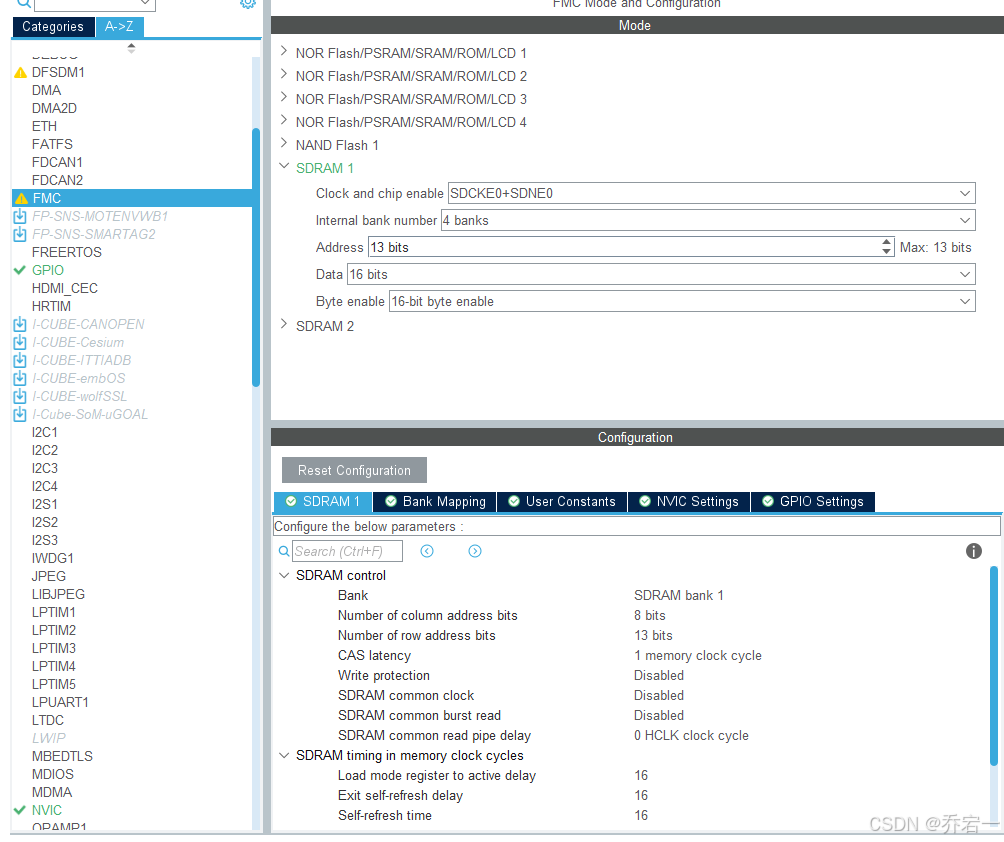

首先在外设配置中开启 FMC 的 SDRAM 功能
在这里插入图片描述

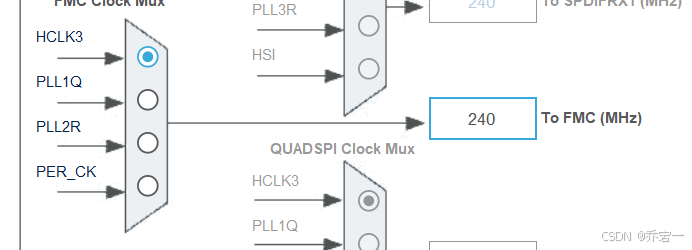

接着查看时钟树

可以看到可以通过多路复用器选择时钟源了。（如果没有先开启 FMC 外设，这里会是灰色的）

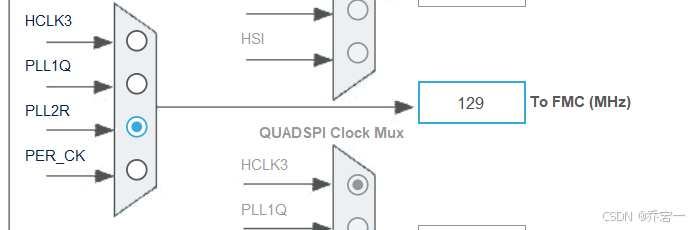

例如将时钟源切换到 PLL2R
在这里插入图片描述

生成代码后就可以在 HAL_FMC_MspInit 函数中看到如何配置 FMC 的时钟源了。HAL_FMC_MspInit 函数的内容如下

static void HAL_FMC_MspInit(void){
  /* USER CODE BEGIN FMC_MspInit 0 */

  /* USER CODE END FMC_MspInit 0 */
  GPIO_InitTypeDef GPIO_InitStruct ={0};
  if (FMC_Initialized) {
    return;
  }
  FMC_Initialized = 1;
  RCC_PeriphCLKInitTypeDef PeriphClkInitStruct = {0};

  /** Initializes the peripherals clock
  */
    PeriphClkInitStruct.PeriphClockSelection = RCC_PERIPHCLK_FMC;
    PeriphClkInitStruct.PLL2.PLL2M = 32;
    PeriphClkInitStruct.PLL2.PLL2N = 129;
    PeriphClkInitStruct.PLL2.PLL2P = 2;
    PeriphClkInitStruct.PLL2.PLL2Q = 2;
    PeriphClkInitStruct.PLL2.PLL2R = 2;
    PeriphClkInitStruct.PLL2.PLL2RGE = RCC_PLL2VCIRANGE_1;
    PeriphClkInitStruct.PLL2.PLL2VCOSEL = RCC_PLL2VCOWIDE;
    PeriphClkInitStruct.FmcClockSelection = RCC_FMCCLKSOURCE_PLL2;
    if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInitStruct) != HAL_OK)
    {
      Error_Handler();
    }

  /* Peripheral clock enable */
  __HAL_RCC_FMC_CLK_ENABLE();

  /** FMC GPIO Configuration
  PF0   ------> FMC_A0
  PF1   ------> FMC_A1
  PF2   ------> FMC_A2
  PF3   ------> FMC_A3
  PF4   ------> FMC_A4
  PF5   ------> FMC_A5
  PC0   ------> FMC_SDNWE
  PC2_C   ------> FMC_SDNE0
  PC3_C   ------> FMC_SDCKE0
  PF11   ------> FMC_SDNRAS
  PF12   ------> FMC_A6
  PF13   ------> FMC_A7
  PF14   ------> FMC_A8
  PF15   ------> FMC_A9
  PG0   ------> FMC_A10
  PG1   ------> FMC_A11
  PE7   ------> FMC_D4
  PE8   ------> FMC_D5
  PE9   ------> FMC_D6
  PE10   ------> FMC_D7
  PE11   ------> FMC_D8
  PE12   ------> FMC_D9
  PE13   ------> FMC_D10
  PE14   ------> FMC_D11
  PE15   ------> FMC_D12
  PD8   ------> FMC_D13
  PD9   ------> FMC_D14
  PD10   ------> FMC_D15
  PD14   ------> FMC_D0
  PD15   ------> FMC_D1
  PG2   ------> FMC_A12
  PG4   ------> FMC_BA0
  PG5   ------> FMC_BA1
  PG8   ------> FMC_SDCLK
  PD0   ------> FMC_D2
  PD1   ------> FMC_D3
  PG15   ------> FMC_SDNCAS
  PE0   ------> FMC_NBL0
  PE1   ------> FMC_NBL1
  */
  GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3
                          |GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_11|GPIO_PIN_12
                          |GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
  GPIO_InitStruct.Alternate = GPIO_AF12_FMC;
  HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);

  GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_2|GPIO_PIN_3;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
  GPIO_InitStruct.Alternate = GPIO_AF12_FMC;
  HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

  GPIO_InitStruct.Pin = GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_4
                          |GPIO_PIN_5|GPIO_PIN_8|GPIO_PIN_15;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
  GPIO_InitStruct.Alternate = GPIO_AF12_FMC;
  HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);

  GPIO_InitStruct.Pin = GPIO_PIN_7|GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10
                          |GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14
                          |GPIO_PIN_15|GPIO_PIN_0|GPIO_PIN_1;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
  GPIO_InitStruct.Alternate = GPIO_AF12_FMC;
  HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);

  GPIO_InitStruct.Pin = GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_14
                          |GPIO_PIN_15|GPIO_PIN_0|GPIO_PIN_1;
  GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
  GPIO_InitStruct.Pull = GPIO_NOPULL;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
  GPIO_InitStruct.Alternate = GPIO_AF12_FMC;
  HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);

  /* USER CODE BEGIN FMC_MspInit 1 */

  /* USER CODE END FMC_MspInit 1 */
}

和配置系统时钟类似，使用一个 RCC_PeriphCLKInitTypeDef 结构体填写配置信息后，调用 HAL_RCCEx_PeriphCLKConfig 函数进行 FMC 的时钟源配置。

在初始化 FMC 时，还可以进一步使用 SDRAM_HandleTypeDef 结构体的 Init 字段的 SDClockPeriod 字段对输入 FMC 模块的时钟信号进一步分频。stm32h743iit6 可以选择 2 分频或 3 分频，分频后的时钟信号就作为提供给 SDRAM 芯片的时钟信号。
