一、序言：从搭建环境到动手实战

在上一篇中，我们成功搭建了Keil C51和Proteus的开发环境，指尖跃跃欲试！本篇我们将正式动手，完成首个单片机实战项目：使用51单片机控制LED灯闪烁，完成简单的流水灯。

二、项目目标

• 硬件模拟：在Proteus中构建包含51单片机和LED的电路
• 软件开发：在Keil中编写C51程序实现LED闪烁
• 联合调试：将Keil生成的.hex文件加载到Proteus仿真

三、实战步骤详解

Step 1：构建Proteus电路（硬件模拟）

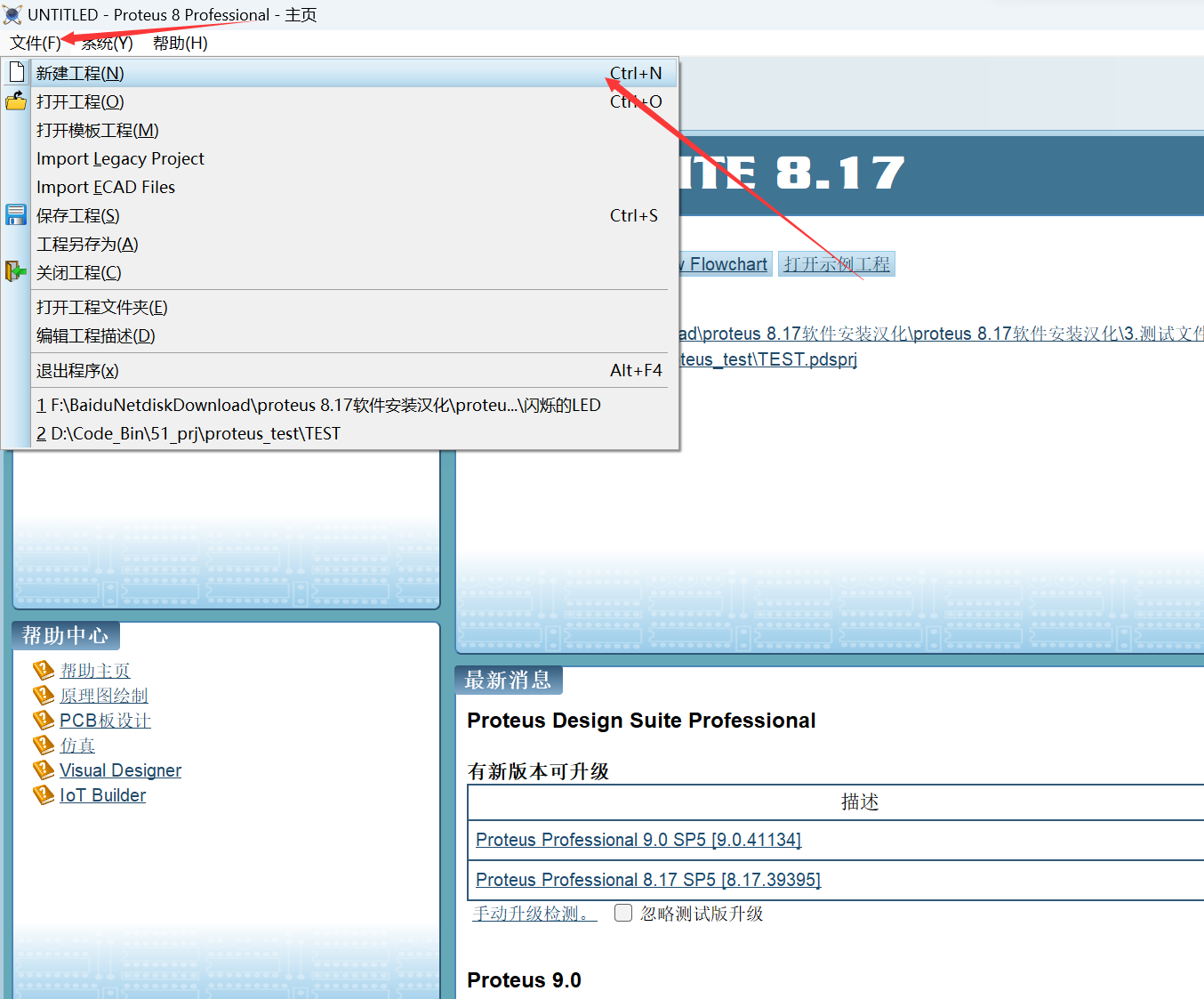

• 启动Proteus：创建新工程
•

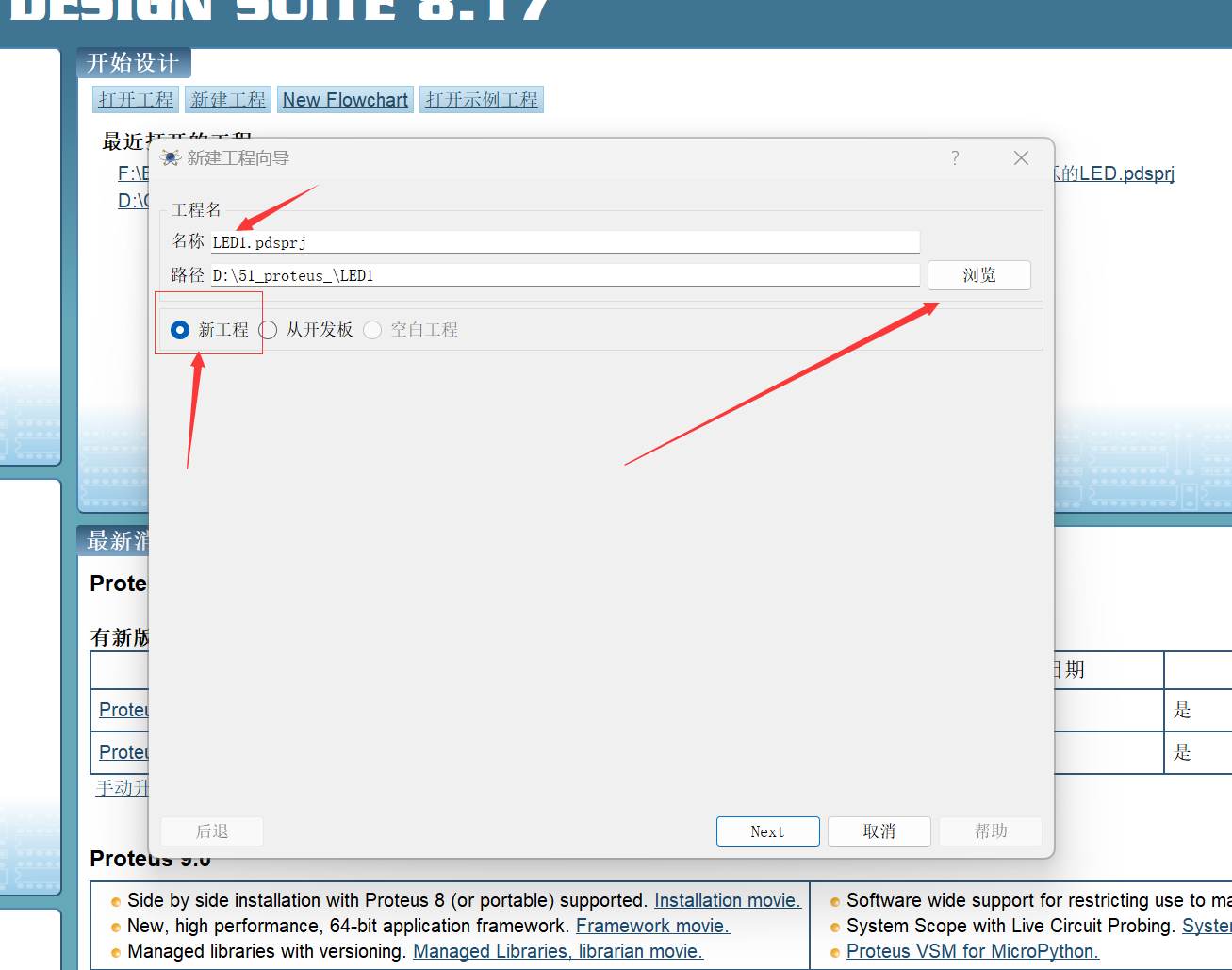

• 选择新工程这里的名称和路径，最佳的选择是纯英文，将工程保存在自己方便查找并打开的位置，放置完毕后选择Next进入下一步

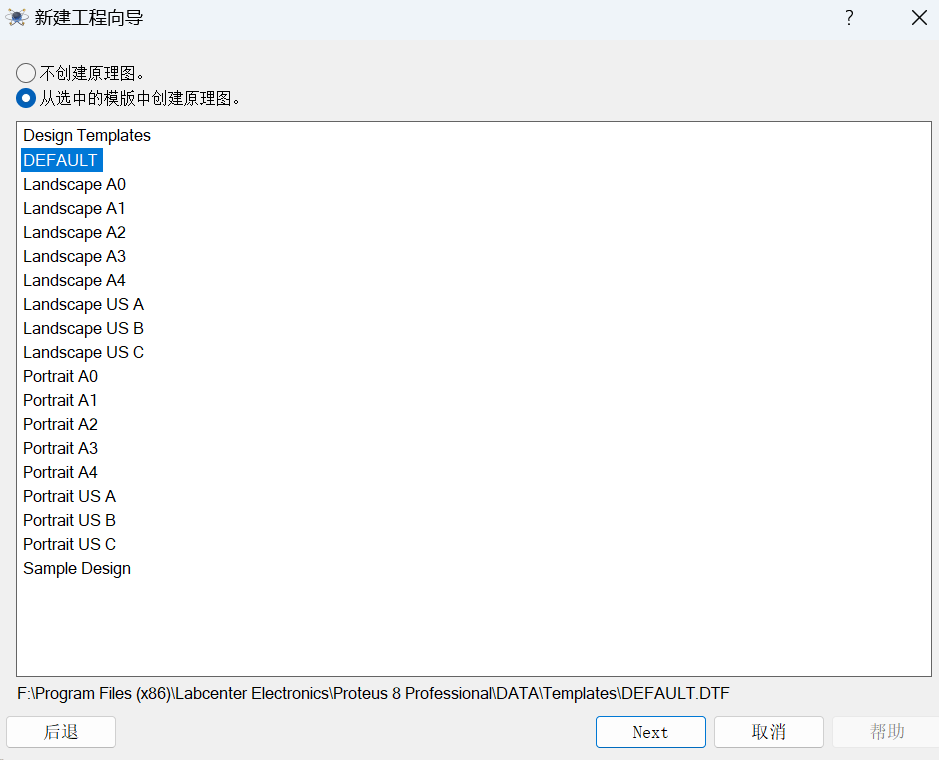

• 这里按照图中所选即可，随后的窗口，我们均默认，直接点击Next

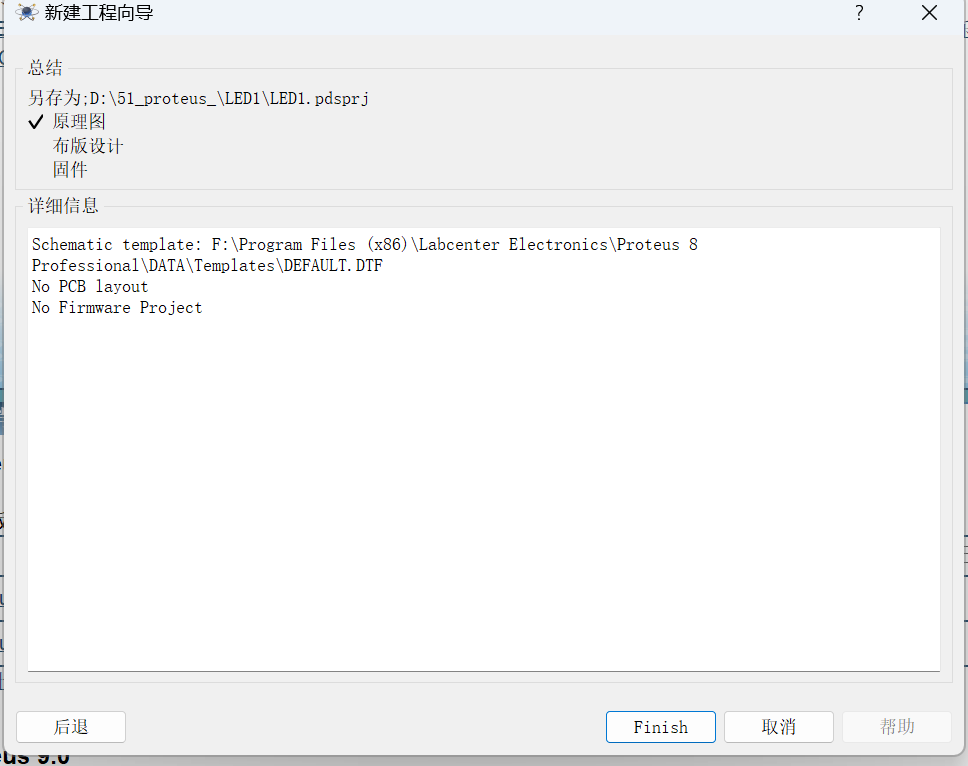

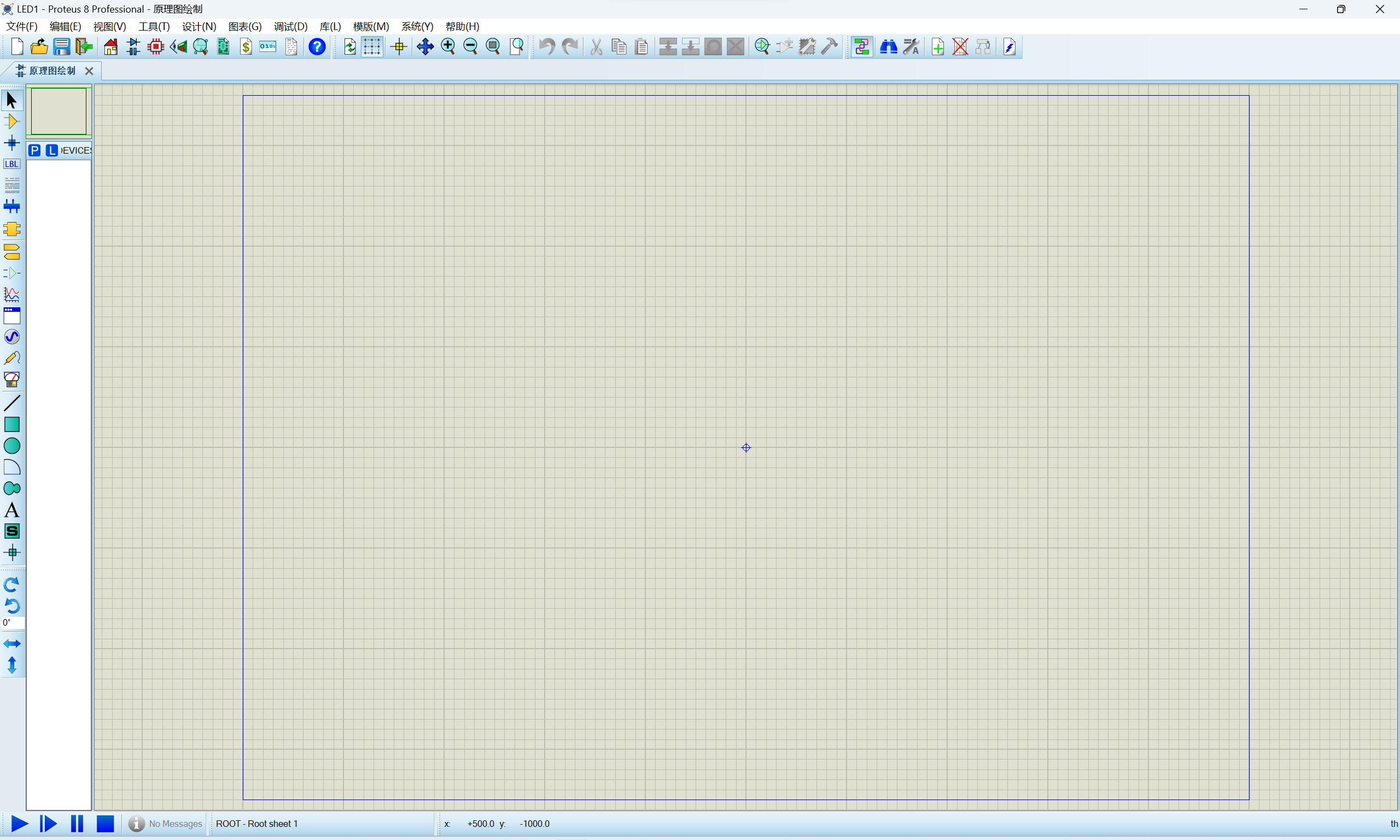

• 图示为最后一个总结窗口，这边我们点击Finish，就完成了新工程的创建，进入如图所示的原理图绘制界面。

1. 放置核心元件：

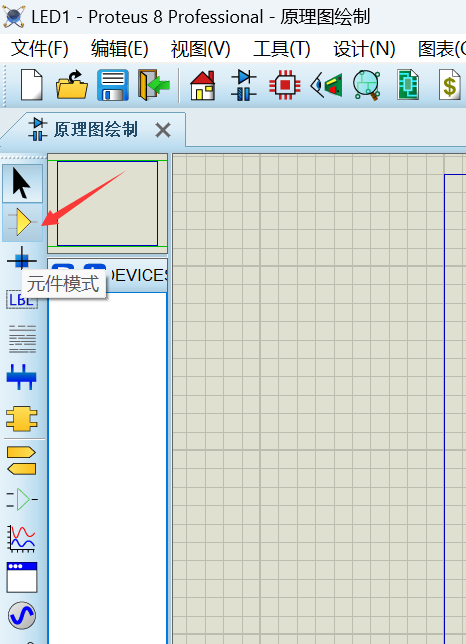

   在原理图的左上角，我们选到元件模式

•

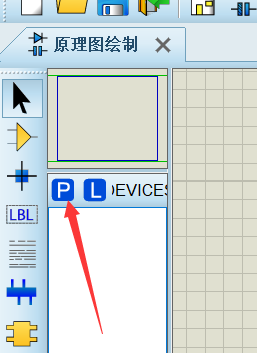

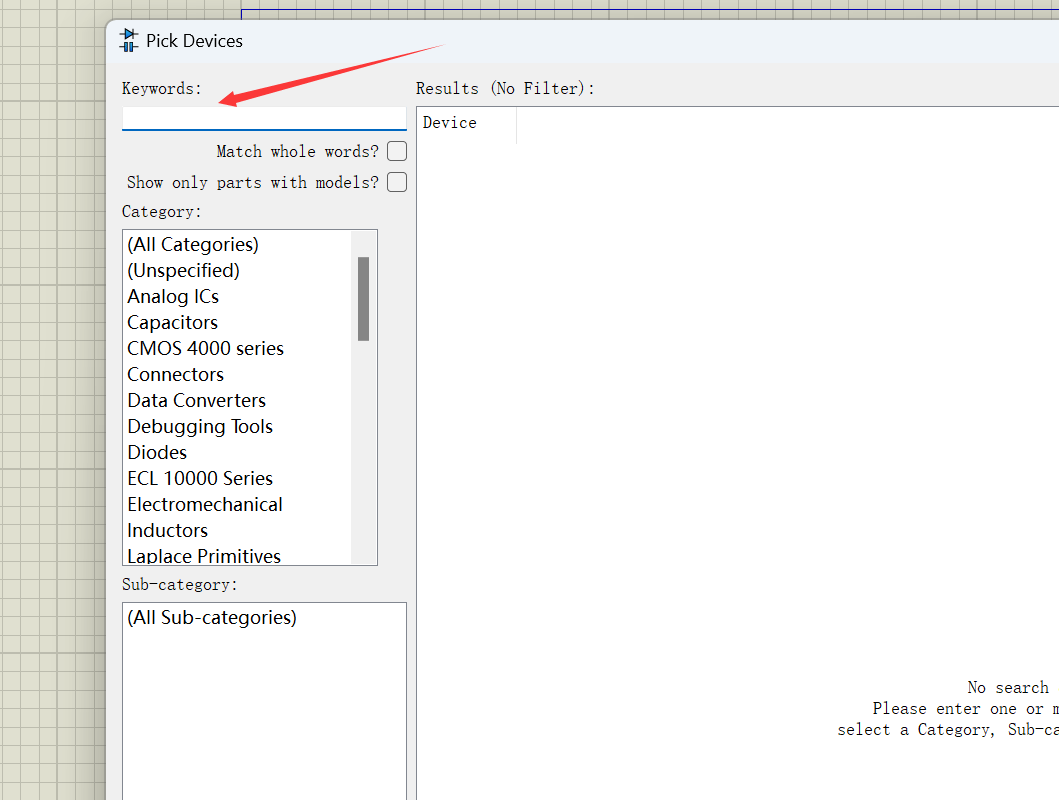

• 在弹出的元器件界面中，我们依次搜索并选择以下器件

•

• AT89C51或者AT89C52（单片机）(二选一)
  LED-GREEN（LED灯）
  RES（电阻）

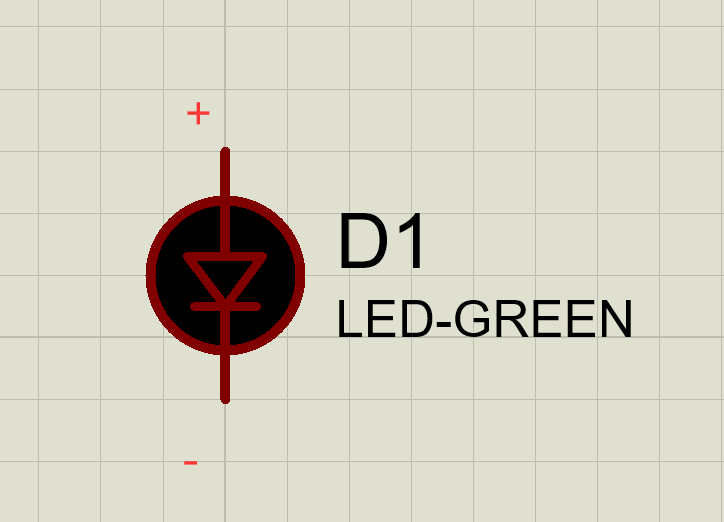

• 需要注意的是，LED灯实际上就是发光二极管，三角形朝向即电流的方向

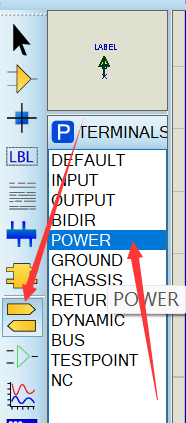

• 由于单片机的驱动电流通常较小，我们常常采用让单片机连接到LED的阴极方式进行点亮，所以我们还需要为LED灯添加一个电源power
•

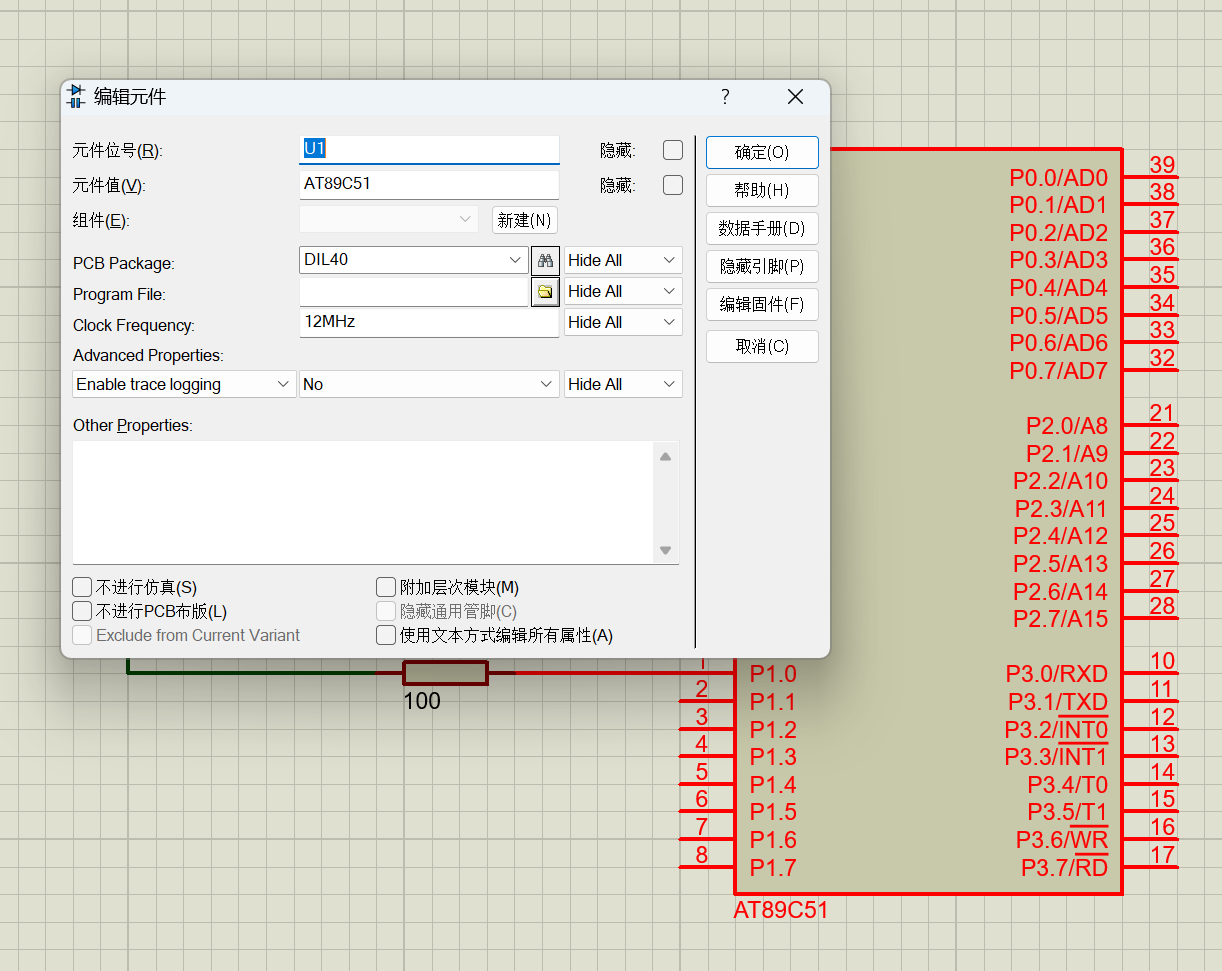

• 双击电阻可以修改它的属性，这里我们调整电阻阻值为100Ω即可

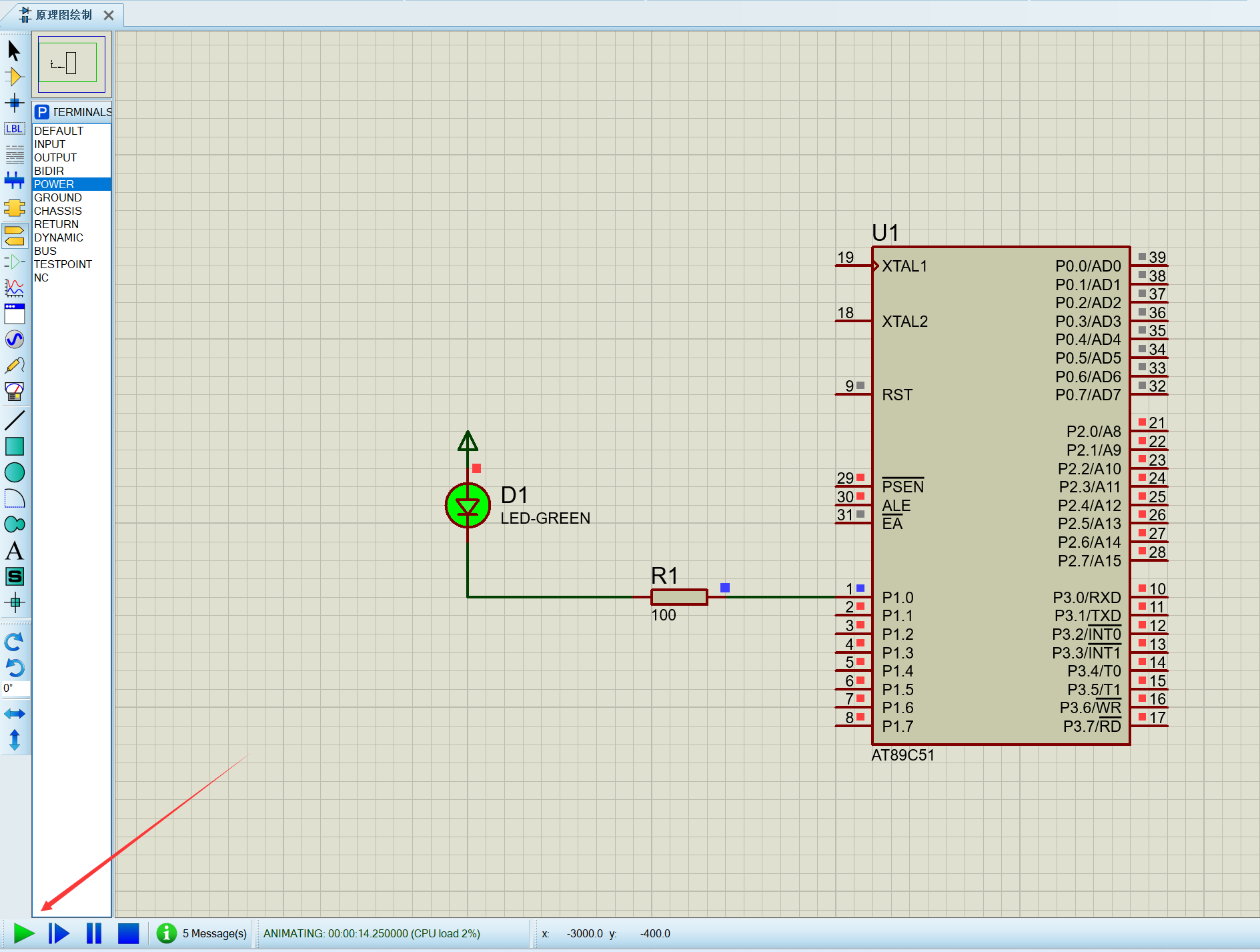

• 完整电路连接示意图：
  在51单片机中,P0口是双向口，作为通用的I/O口使用时，这时需外加上拉电阻，成为准双向口。P1口、P2口、P3口均为准双向口，内部有上拉电阻。

Step 2：编写Keil程序（软件开发）

1.打开keil

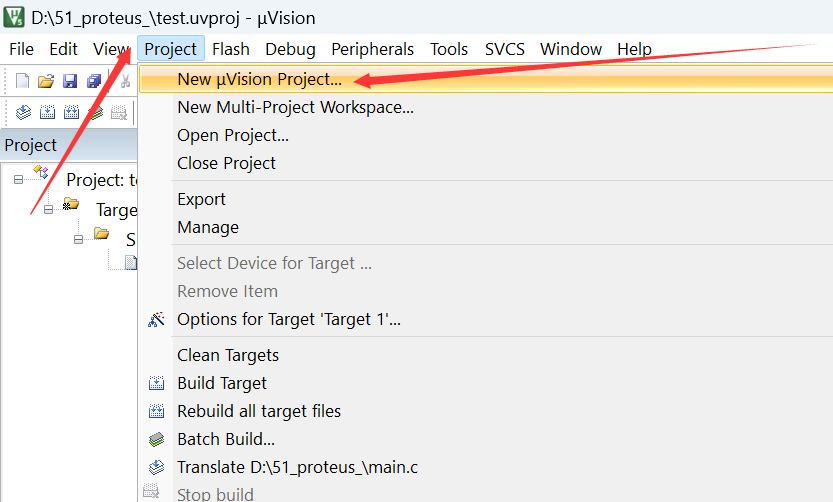

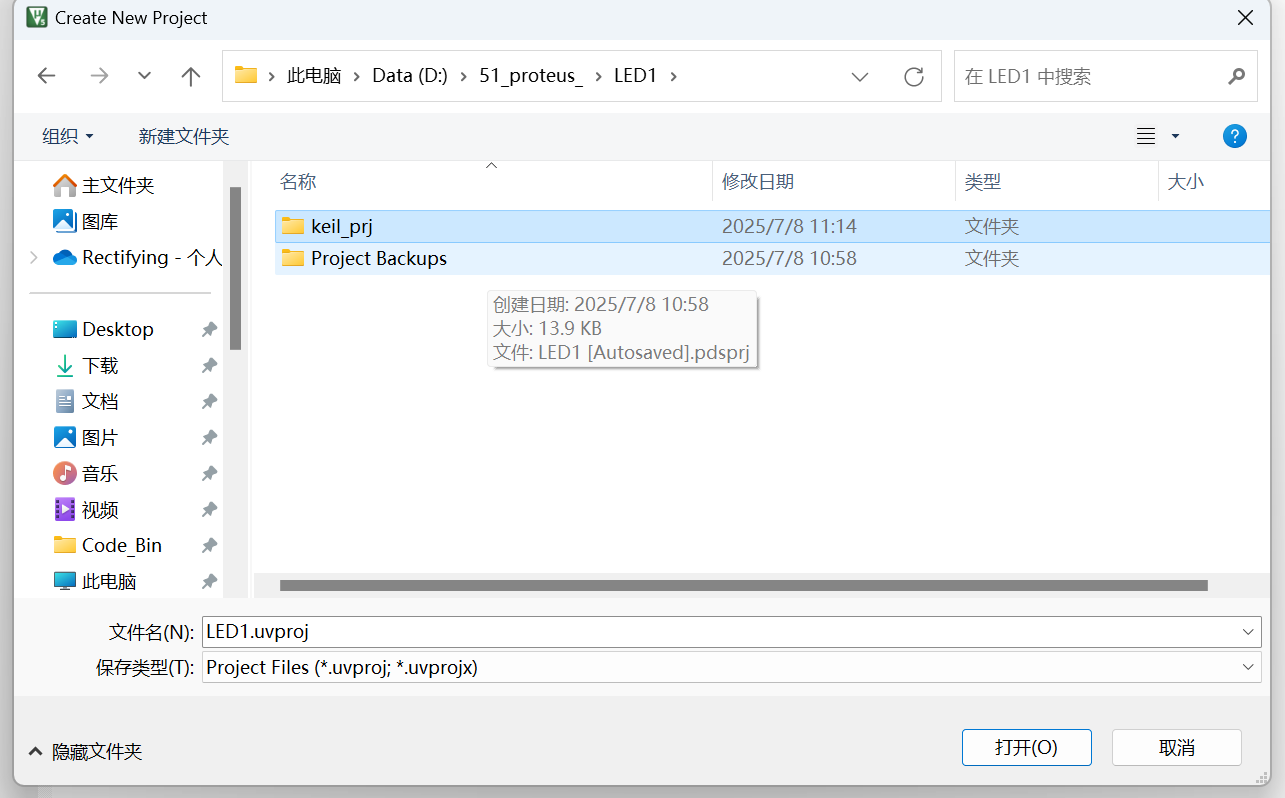

点击后我们会跳转到保存工程文件的界面，根据上一篇我们说的最好是与Proteus工程放在同一父目录下，方便我们寻找调试，这里博主就新建了一个keil的文件夹，将工程放置在keil_prj文件夹下，文件名可以根据需要自己修改，建议与Proteus工程名一致。

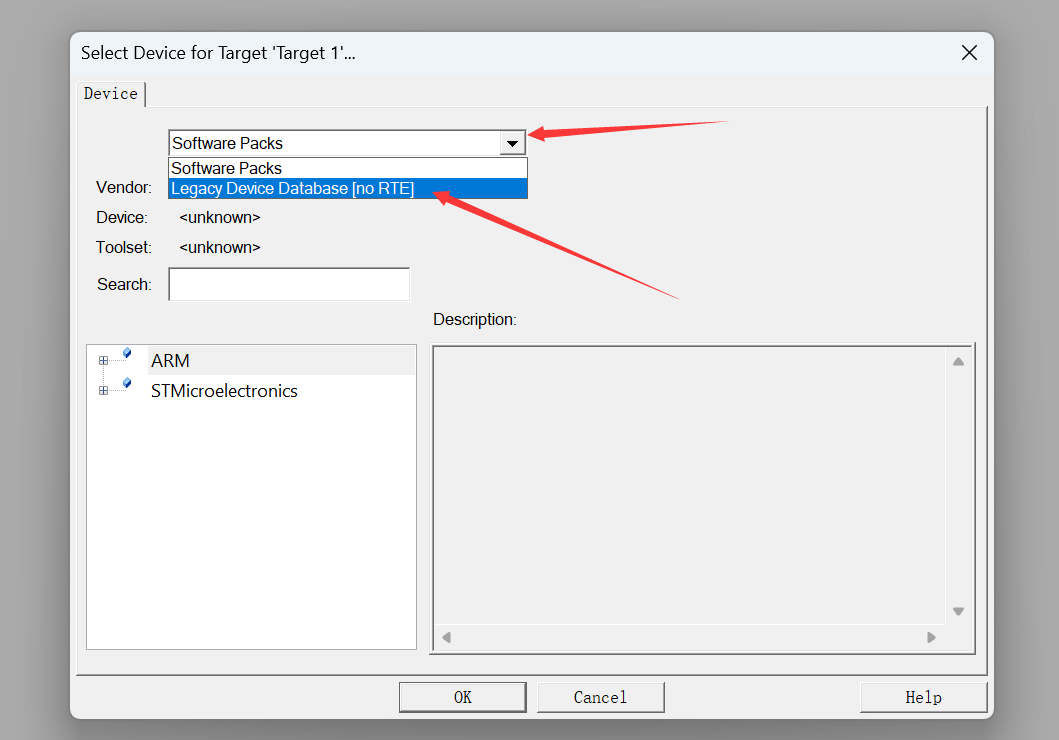

接下来keil会要求我们选择对应的设备型号，博主电脑因为同时安装了MDK-ARM和C51，界面如下，如图选择

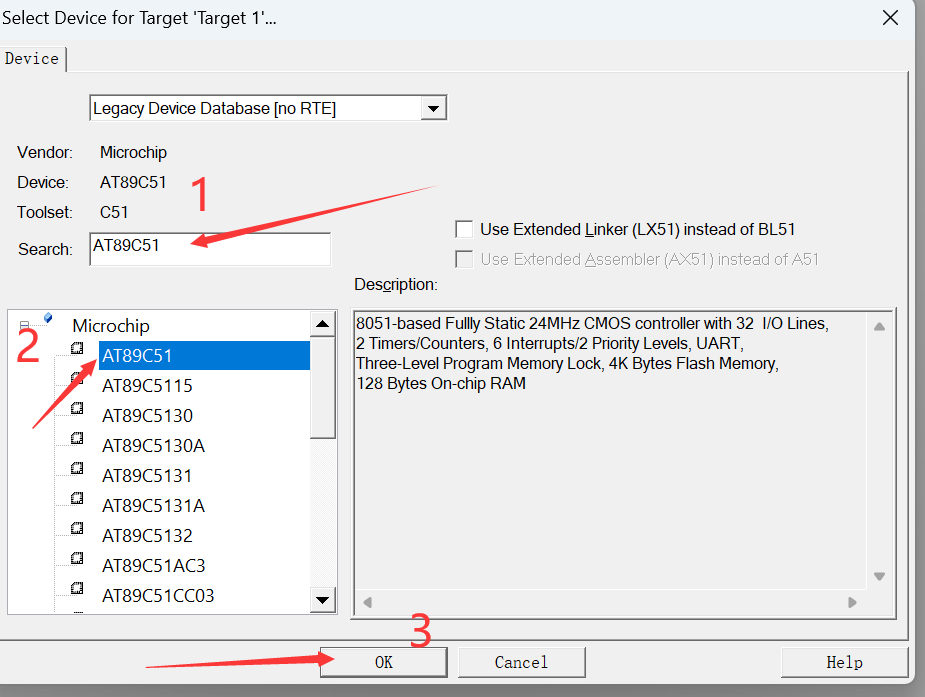

之后我们直接搜索AT89C51(根据Proteus选择的单片机型号选择)，点击OK即可

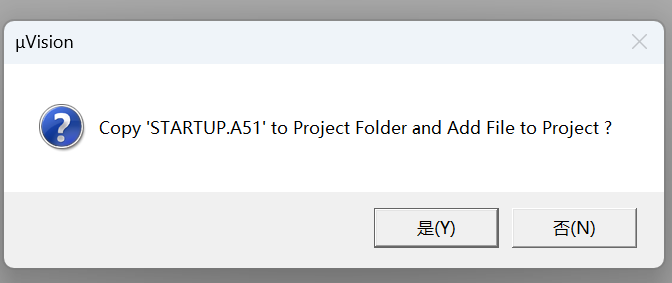

之后会让我们选择是否添加引导文件到工程中，这一步我们选择是和否都可以，博主选择"是"

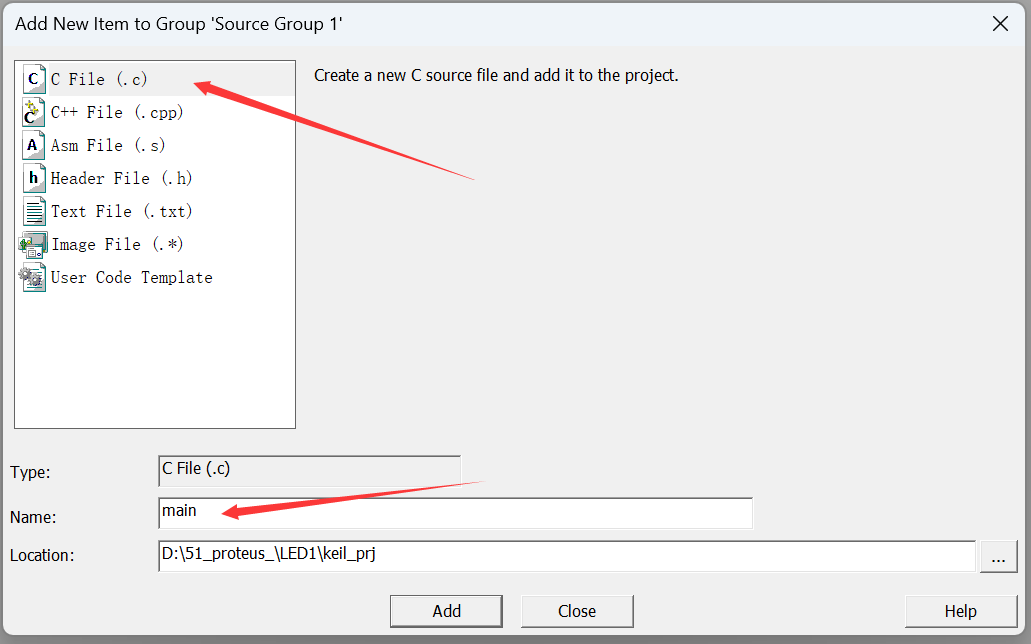

在keil工程界面，我们打开左侧工程栏的各级目录，最后在Source Group1中右键，选择添加新的文件进入该群组，注意这里的文件我们要选择C而不是C++，否则无法正常编译，文件名可以根据需要自取，这里博主命名为main

点击Add添加后，我们就进入了c文件的编写。

头文件根据所选单片机型号，常用的有reg51.h，reg52.h等，这里博主是AT89C51，选择了reg51.h，对于12MHZ晶振，我们采用了阻塞式的延迟，就是让单片机进行for循环，完成这个for循环的时间大概是1ms，这样我们就完成了阻塞式的1ms级的Delay函数，但是阻塞式的延时会造成单片机卡死在延时函数中，无法进行其他工作，后续我们将教学非阻塞式的延时。提供的代码如下，可以直接使用。

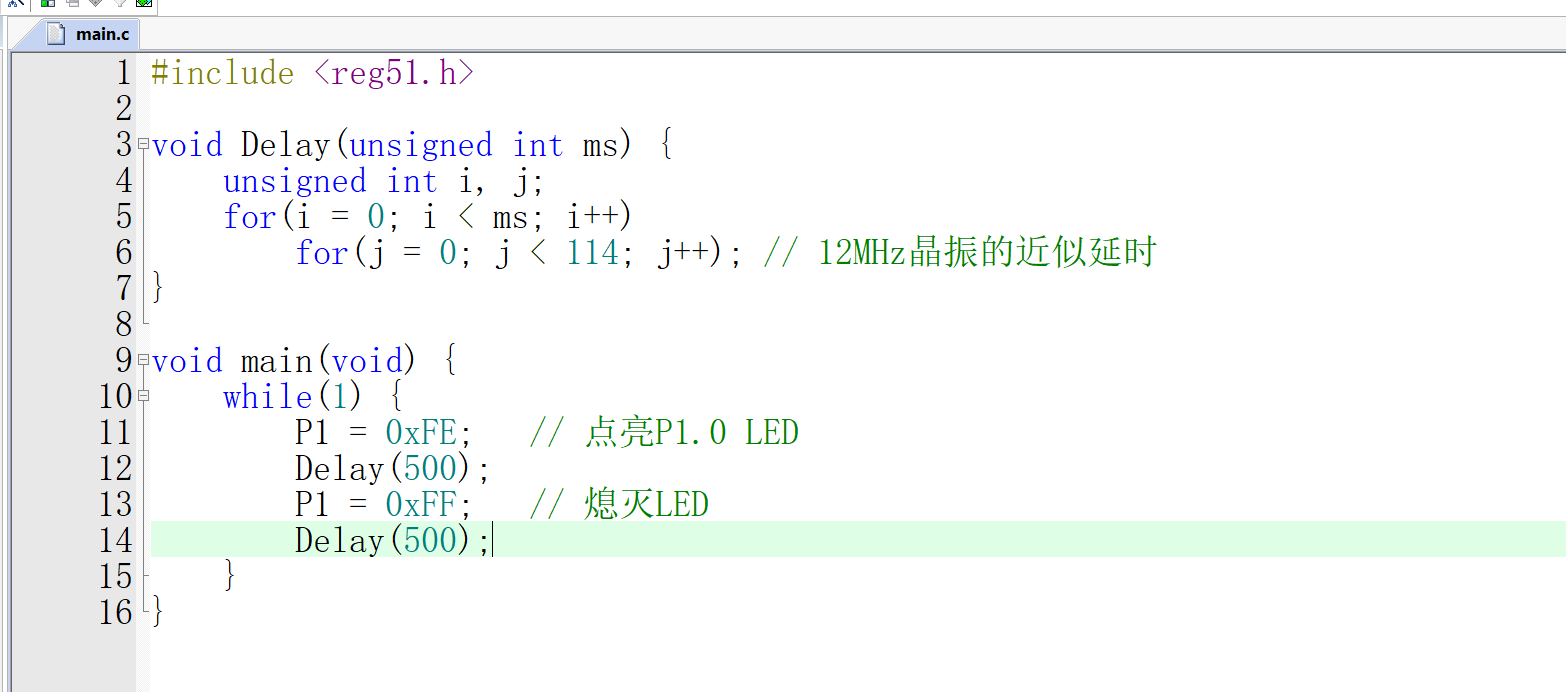

#include <reg51.h>

void Delay(unsigned int ms) {
    unsigned int i, j;
    for(i = 0; i < ms; i++)
        for(j = 0; j < 114; j++); // 12MHz晶振的近似延时
}

void main(void) {
    while(1) {
        P1 = 0xFE;   // 点亮P1.0 LED 11111110 即最低位为低电平，LED导通
        Delay(500);
        P1 = 0xFF;   // 熄灭LED 11111111 P1端口均为高电平，LED不导通
        Delay(500);
    }
}

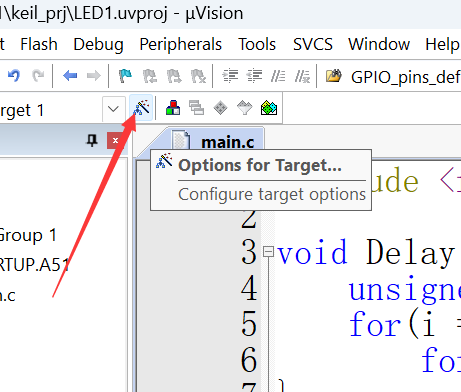

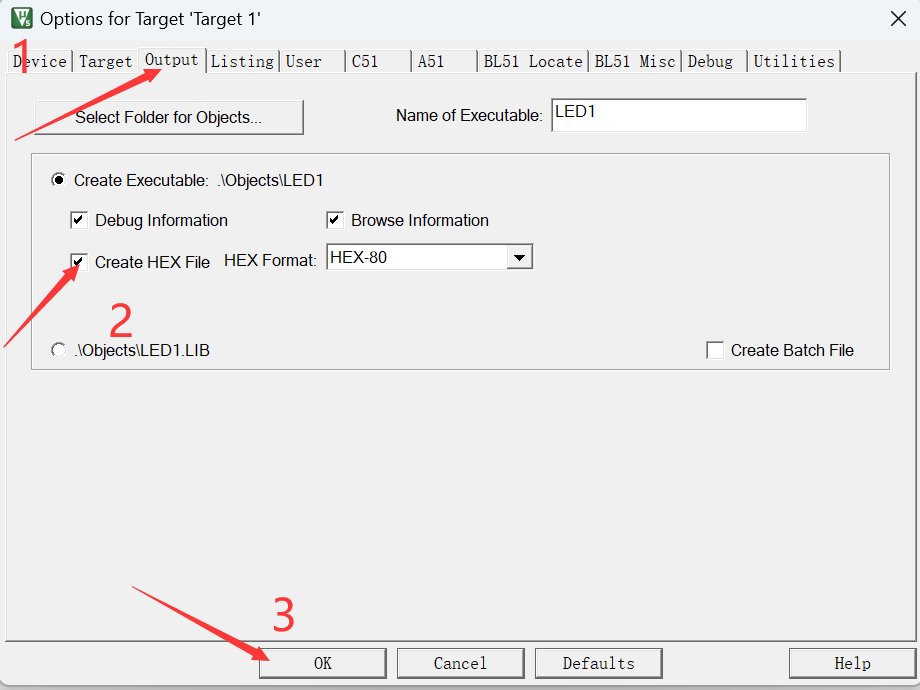

 在编译之前，我们要生成Proteus所需的HEX文件，用于装载在Proteus上我们刚刚调出的单片机上。我们点击这个小魔法棒，在弹出的界面中如图选择即可。

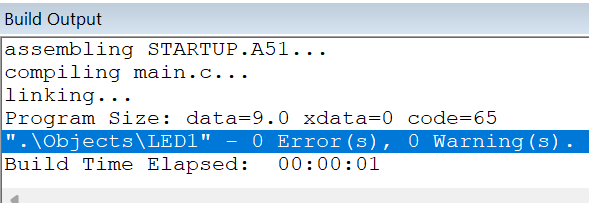

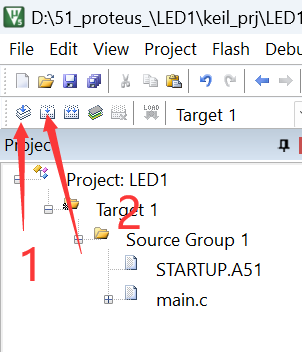

之后我们点击编译，构建即可，下方状态栏显示"0 Error(s), 0 Warning(s)."即完成编译

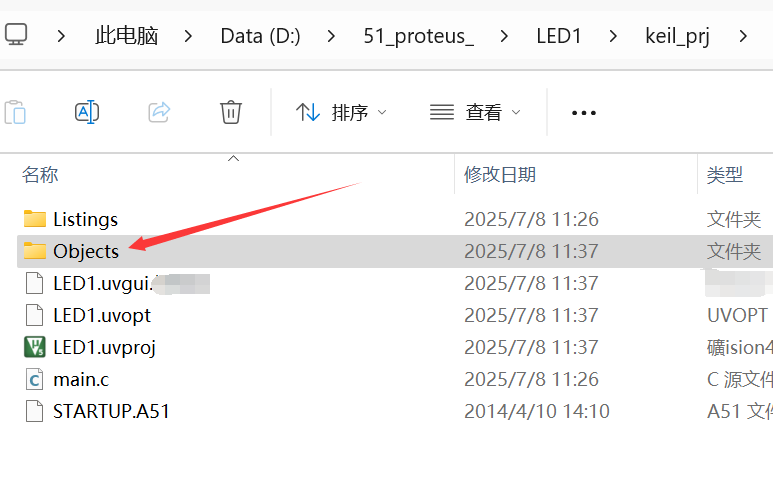

生成的HEX文件在刚刚放置KEIL工程的Object文件夹中，等会我们会用到，如果没有hex文件，请检查上一步操作是否完成，编译是否正确。

Step 3：联合仿真

• 双击Proteus中的单片机芯片

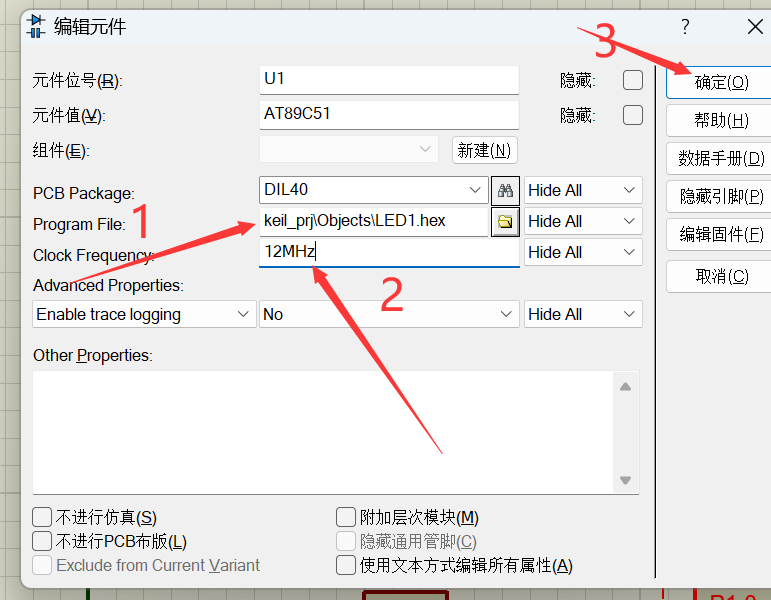

• 在Program File载入Keil生成的.hex文件
• 设置Clock Frequency为12MHz
•
• 点击仿真按钮(▶️)观察LED闪烁

四、排错锦囊

现象	可能原因	解决方案
LED不亮	极性接反/限流电阻过大	检查LED方向/改用100Ω电阻
常亮/常灭	程序逻辑错误	检查while循环内的电平切换
闪烁速度异常	延时参数不匹配	调整Delay()的循环次数

五、LED流水灯进阶实现

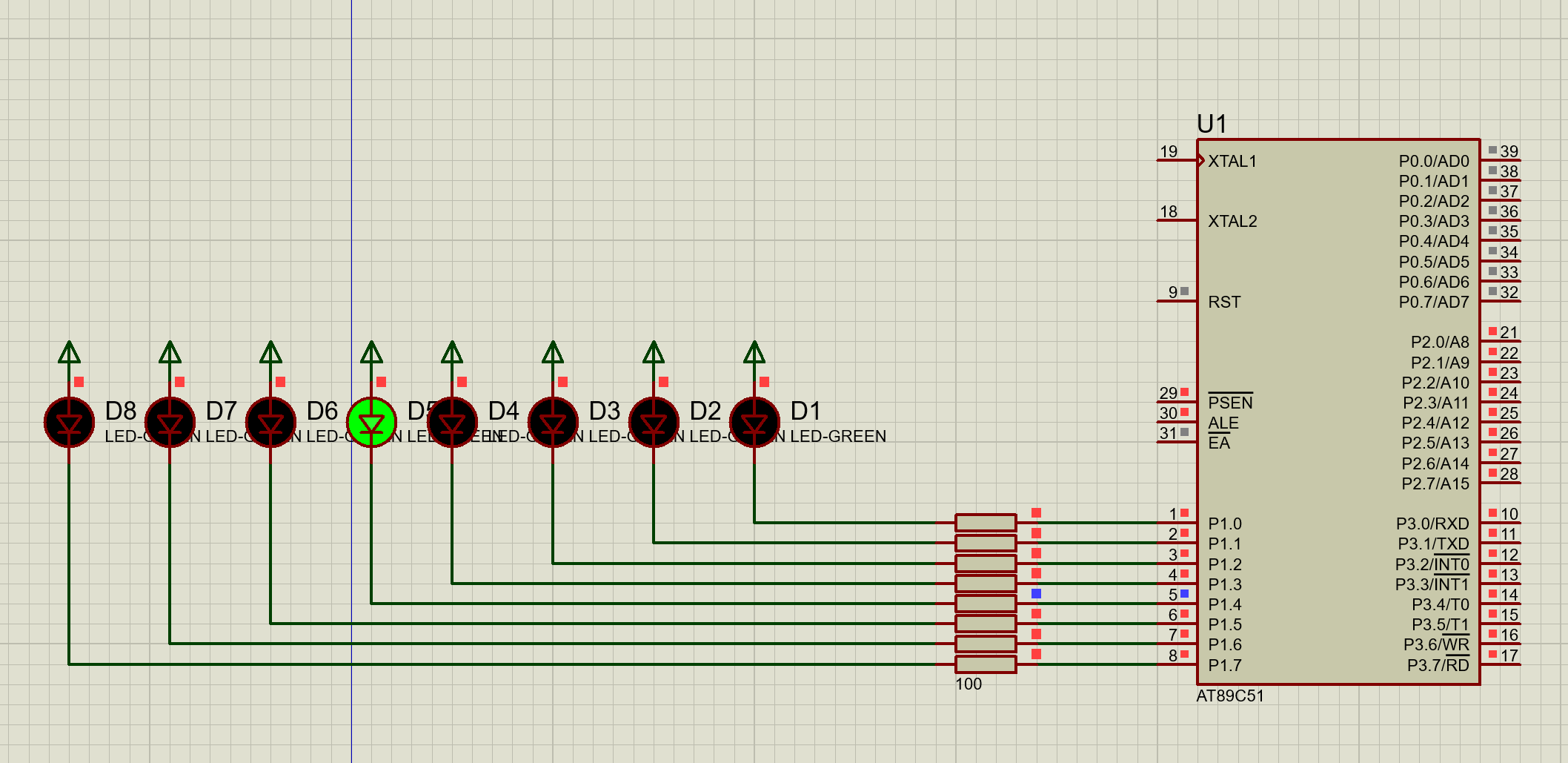

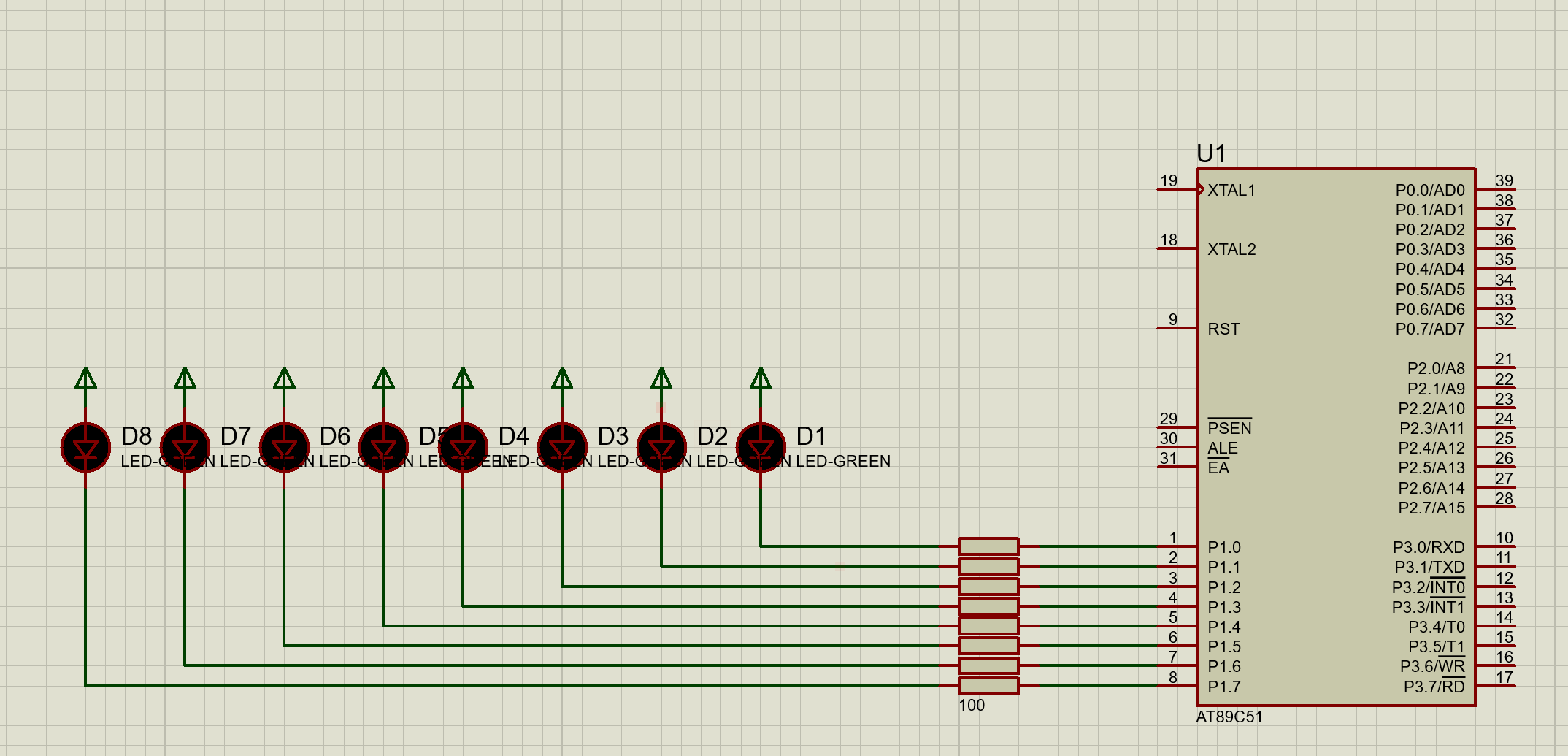

Step 1：硬件电路升级 在原电路基础上增加LED数量（建议P1口全接）

Step 2：编写Keil程序（软件开发）

   1.左or右流水灯-位移法:

#include <reg51.h>

void Delay(unsigned int ms)
{
    unsigned int i, j;
    for(i=0; i<ms; i++)
        for(j=0; j<114; j++);
}

void main()
{
    unsigned char led = 0x01; // 初始模式：0000 0001 这里采用更实用的反向逻辑，1代表亮灯

    while(1)
    {
        P1 = ~led; //采取反向逻辑后，注意要取反，或者根据实际电路连线方式调整
        Delay(200);
        led = led << 1; // 将1左移，即向左顺次点亮，右移则为led >> 1
        if(led == 0x00) led = 0x01; // 持续左移后，LED将全灭，循环复位
    }
}

然后依照之前相同的步骤，将程序在Proteus上运行观察效果。

2.左右循环流水灯-位移法

即：首先是往左的跑马灯，当最左边的LED点亮后，变成往右跑马灯，最右LED亮后又变为往左。

#include<reg51.h>

// 延时函数，粗略延时 1ms
void Delay(unsigned int ms)
{
    unsigned int i, j;
    for(i=0; i<ms; i++)
        for(j=0; j<114; j++);  // 空循环，用于产生延时
}

void main()
{
    bit DIR = 0;              // 方向标志，0 表示左移，1 表示右移
    unsigned char LED = 0x01; // 初始LED显示状态，P1.0亮

    while (1)
    {
        P1 = ~LED;            // 将LED状态取反后输出到P1口

        if(DIR == 0)
        {
            Delay(100);       // 延时一段时间
            LED = LED << 1 ;       // 左移一位
            if(LED == 0x80)   // 如果移到最左位，切换方向
                DIR = 1 ;
        }
        else
        {
            Delay(100);       // 延时一段时间
            LED = LED >> 1;        // 右移一位
            if(LED == 0x01)   // 如果回到最右位，切换方向
                DIR = 0;
        }
    }
}

依照相同的步骤，将程序在Proteus上运行观察效果。

3.左右点亮跑马灯-位移法

左右点亮跑马灯：也是左右跑马灯，但是每次跑到边缘都会点亮边上的LED（常亮），然后常亮的LED灯就被排除在跑马灯的范围。

#include <reg51.h>

// 延时函数，大约延时 1ms
void Delay(unsigned int ms)
{
    unsigned int i, j;
    for(i=0; i<ms; i++)
        for(j=0; j<114; j++);  // 空循环，用于产生延时
}

void main(void)
{
	unsigned char LED = 0x01; // 初始点亮最低位的LED
	unsigned char mask = 0; // 用于记录已经点亮过的LED位置

	P1 = ~LED;   // 将初始状态输出到P1端口，反向逻辑
	Delay(500); // 延时一段时间

	while(1)
	{
		if(mask == 0xff) // 如果所有LED都已经被点亮过
		{
			mask = 0; // 重置mask
		}

		// 左移过程
		while(1)
		{
      P1 = ~(LED | mask); // 输出当前LED状态加上已点亮的LED，注意取反因为反向逻辑
			Delay(500); // 延时
			LED = LED<<1; // 当前LED左移一位
			if(((LED<<1) | mask) == mask) // 检查是否达到最左端（避免溢出问题）
			{
				mask |= LED; // 更新mask，将当前LED位置加入已点亮列表
				break; // 退出循环，进入右移过程
			}
		}

		// 右移过程
		while(1)
		{
      P1 = ~(LED | mask); // 输出当前LED状态加上已点亮的LED，注意取反因为反向逻辑
			Delay(500); // 延时
			LED = LED>>1; // 当前LED右移一位
			if(((LED>>1) | mask) == mask) // 检查是否回到最右端（避免溢出问题）
			{
				mask |= LED; // 更新mask，将当前LED位置加入已点亮列表
				break; // 退出循环，再次进入左移过程
			}
		}
	}
}

六、结语：从闪烁到流光的蜕变

通过本项目的完整实践，我们完成了从单LED控制到复杂流水灯效果的进化，在这个过程中：

掌握了51单片机开发的核心流程

• Proteus电路设计 → Keil编程 → 联合调试的完整闭环
• 了解准双向口的特性（特别是P0口需要外接上拉电阻）

探索了编程实现方式

• 位移法的运用
• 正/反向逻辑的适配技巧（P1 = ~led的精妙之处）

值得关注的提升点：

• 当前延时函数仍占用CPU资源（之后将用定时器中断优化）
• 端口驱动能力有限（实际硬件需增加驱动电路）
• 可扩展为矩阵LED或RGB彩灯控制

给学习者的建议：

1. 尝试修改延时参数观察不同动态效果
2. 实验P2/P3口的控制差异
3. 挑战用按键切换流水灯模式

"流水灯是单片机世界的'Hello World'，
但它背后藏着嵌入式开发的所有秘密——
从硬件电路到软件算法，
从状态控制到时间管理。"

下篇预告
《中断实战:外部中断与定时器中断》将带您：

• 掌握按键控制的写法与外部中断的触发
• 告别阻塞延时，掌握中断驱动
