Hello 大家好,今天给大家分享一篇下有关AD9833可编程波形发生器相关的使用经验,希望对即将使用该芯片的朋友有所帮助。后面将不断更新其他一些芯片的使用经验~

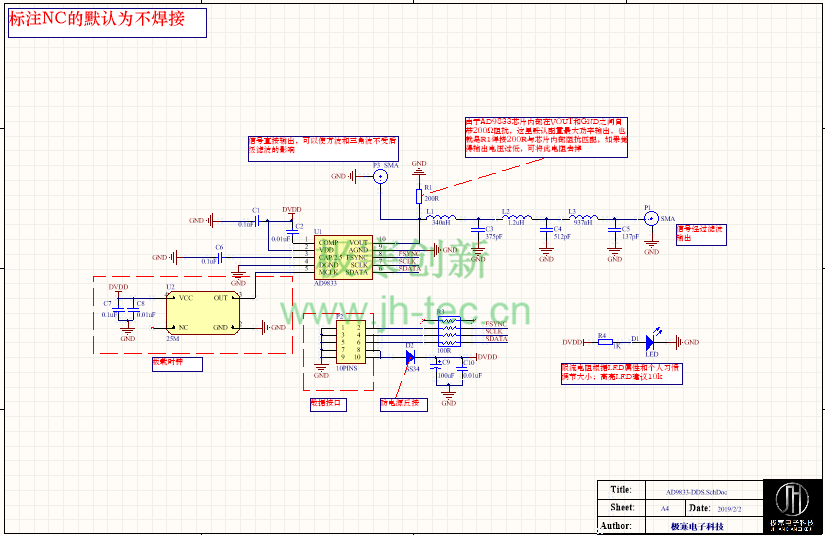

首先是原理图:
在这里插入图片描述

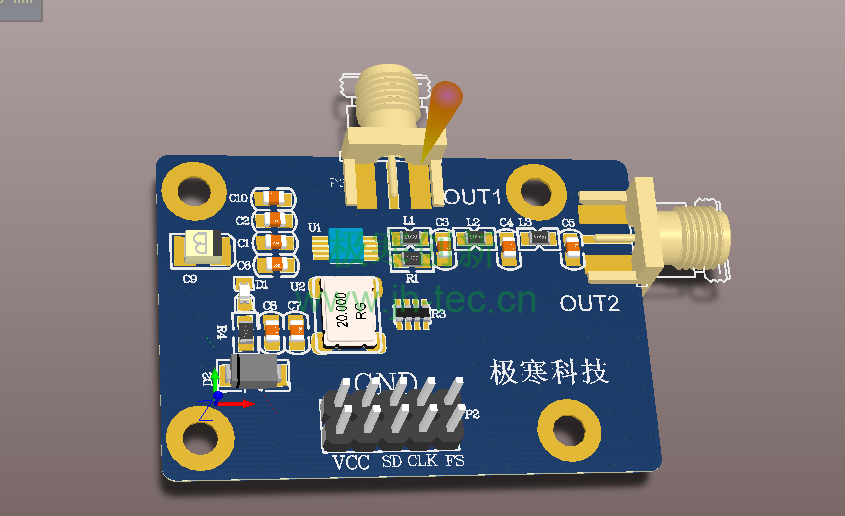

PCB:
在这里插入图片描述

芯片特点

  1. 数字可编程频率和相位

  2. 当供电电压为3 V时,功耗为12.65 mW

  3. 输出频率范围:0 MHz至12.5 MHz

  4. 28位分辨率(25 MHz基准时钟时为0.1 Hz)

  5. 正弦波/三角波/方波输出

  6. 2.3 V至5.5 V电源供电

  7. 无需外部元件

  8. 三线式SPI接口

  9. 扩展温度范围: -40 ℃至+105 ℃

10.掉电选项

  1. 10引脚MSOP封装

  2. 通过汽车应用认证

使用建议

1、数据接口的限流电阻切记不要取阻值太大,否则通信会失败,建议最大100R
在这里插入图片描述

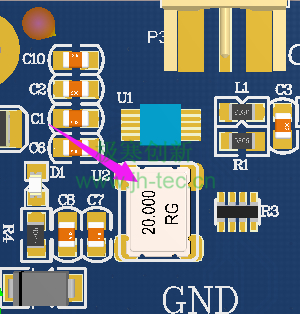

2、板载时钟芯片紧挨着芯片放置,使时钟线尽量的简短

在这里插入图片描述

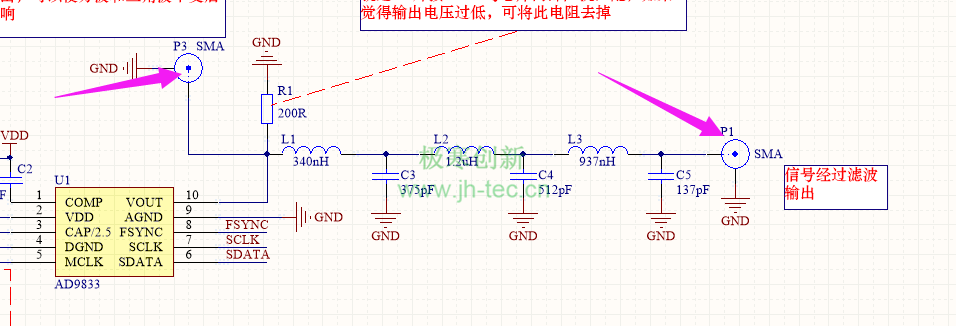

3、在输出方波和三角波的时候,后级滤波电路对波形会有影响,所以设计的时候可以单独在设计一个输出SMA接口用于三角波和方波,正弦波从滤波后输出。

在这里插入图片描述

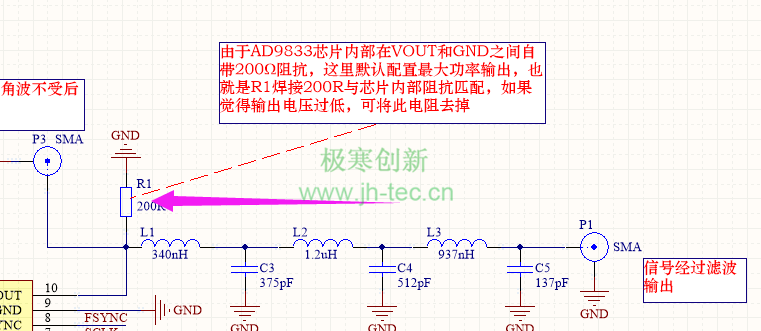

4、由于AD9833芯片内部在VOUT和GND之间自带200Ω阻抗,这里默认配置最大功率输出,也就是R1焊接200R与芯片内部阻抗匹配,如果觉得输出电压过低,可将此电阻去掉

在这里插入图片描述
