示波器踩坑:表笔接触MIPI I2C 时钟线CLK报错且波形异常,表笔移走又恢复正常。
I2C总线信号因示波器探头寄生电容导致通信故障的解决方法 示波器探头测量I2C信号时,由于探头寄生电容(15-30pF)会使SCL/SDA信号上升沿变缓,导致主控误判时序异常而报错。主要影响包括:信号完整性破坏、电压爬升过慢及接地干扰。正确测量方法:1)选用高阻抗低电容探头;2)短时接触测量;3)就近可靠接地;4)必要时加装缓冲器。特别注意避免长地线造成的环路干扰,建议使用弹簧接地方式。长期监控推
话不多说,直接上图

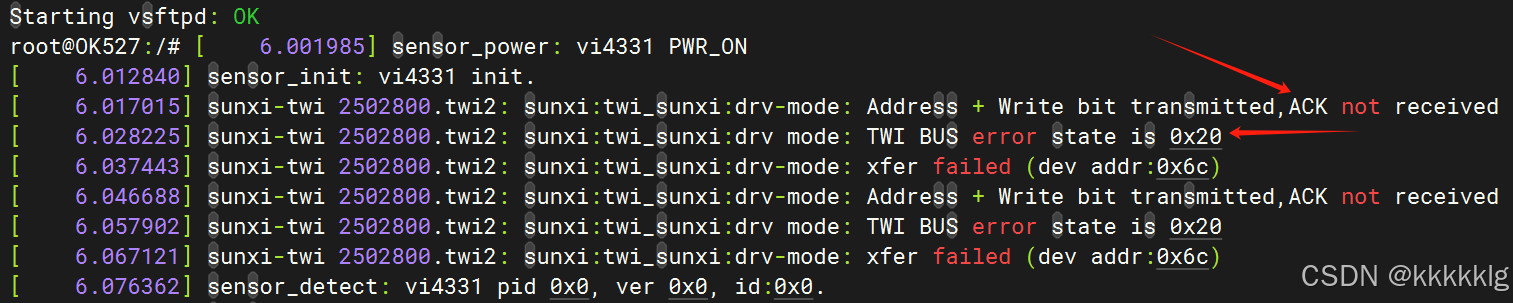

在表笔测试18引脚时可以看见i2c的应答信号ACK没有接收到,且TWI BUS ERROR,也就是说此时表笔在测iic时出现了总线错误!!!
1. 为什么用示波器表笔一接就报错?
主要原因是I2C时序和信号完整性受到了影响!
I2C总线特点
-
I2C是开漏(open-drain)结构,靠上拉电阻维持高电平。
-
SCL/SDA每根线上对阻抗和寄生电容非常敏感。
示波器表笔的影响
-
示波器探头有较大的寄生电容(一般15pF~30pF,甚至更高)。
-
当把表笔直接接到I2C的CLK线上时,会等效在CLK对地并了一个几十pF的电容,让上升沿/下降沿变慢。
-
有时候还会引入干扰或接地不良,造成信号抖动。
通俗的说就是:
I2C信号靠上拉电阻“慢慢拉高”,但加了电容后,上升沿变得更“肉”,电压爬升得慢,信号变“圆”了。
示波器探头相当于“又加了个电容”,让这个问题更明显。
I2C主控检测到电平变化速度太慢、信号不达标(没拉上去),会直接报“通信失败”、“无ACK”。
所以表笔一测就报错,把表笔拿走又好了。
表现为:
-
I2C主控一旦发现时序异常/上升沿变慢/信号低于门限/干扰,就判定ACK失败或总线错误。
归根结底是信号完整性(寄生电容)导致主控误判时序
2.如何正确用示波器测量I2C信号?
建议如下:
A. 尽量用“高阻抗、低电容”的探头/探头模式
-
用1x档(低带宽)的探头而不是10x档(高带宽)。
-
有条件可用无源探头+短接地弹簧(越短越好)。
B. 只在必要时短时间接触
-
不要长时间夹在I2C线上,观察几下信号、拍照就撤掉表笔。
-
拍波形时,先停止I2C主控再测信号静态高低,然后抓I2C事务时快速点一下。
C. 接地要近且牢固
- 示波器探头的地线一定要夹在I2C信号线旁边的GND上,不要跨板接地。
(不要跨版接地,可能导致信号异常或者采集失败,这个踩坑了记录一下。)
-
用“弹簧地”(spring ground)而不是长地线(避免地线环路引入干扰/电流)。
D. 如果频繁操作,考虑在I2C线上加“缓冲钳位/放大器”或“高阻抗buffer”
-
实际项目调试如需长时间监控I2C,建议专用的I2C分析仪或者隔离buffer。
