使用NFC快速读取二代身份证uid
读取二代身份证的uid的流程的资料是公开的，参考使用PN532读取的两篇文章，用ST25R3911B测试了下，也可以读出取二代卡的uid，以下是详细资料和修改好的代码
·
目录
前言
读取二代身份证的uid的流程的资料是公开的，参考了以下两篇文章，用ST25R3911B测试了下，也可以读出取二代卡的uid，接下来介绍下
接下来让我们一起读取邪恶贝利亚的UID吧
一. ST25R3911B芯片资料
1.1 公开的资料

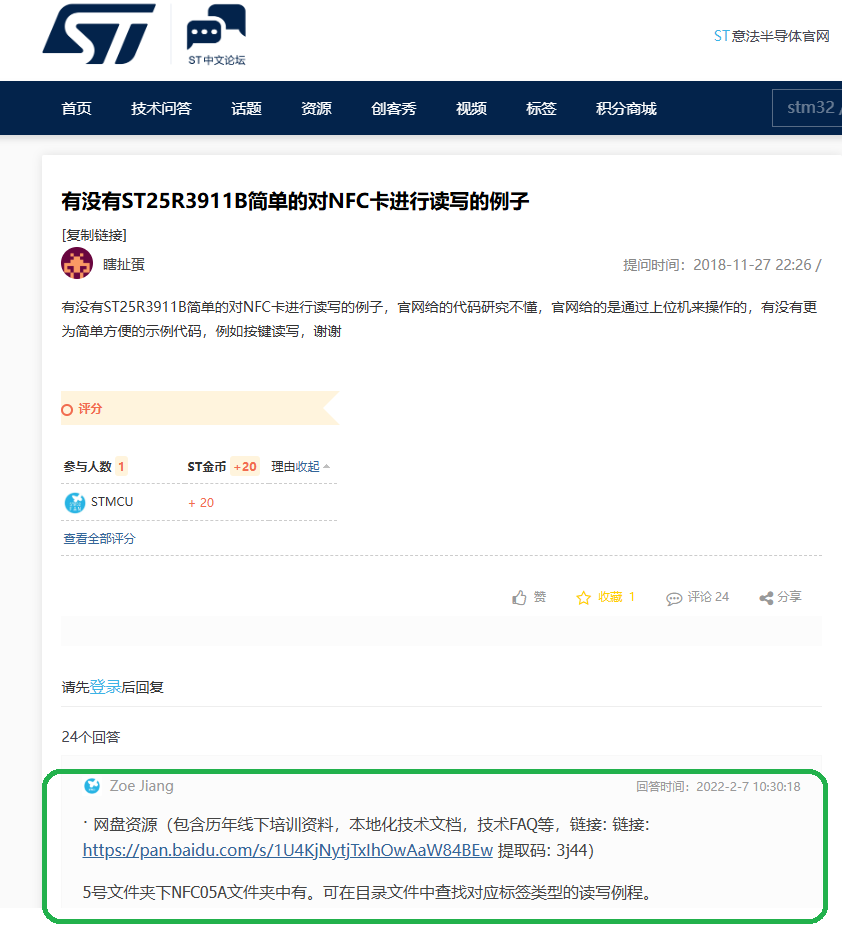

参考st论坛：有没有ST25R3911B简单的对NFC卡进行读写的例子

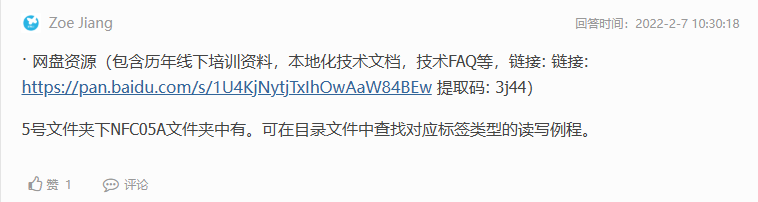

帖子有网盘回复，里面有很多st官方的st25r3911的示例代码，可以下载参考。
st25r3911b开发板的资料
ST25R3911B NFC Board - Waveshare Wiki

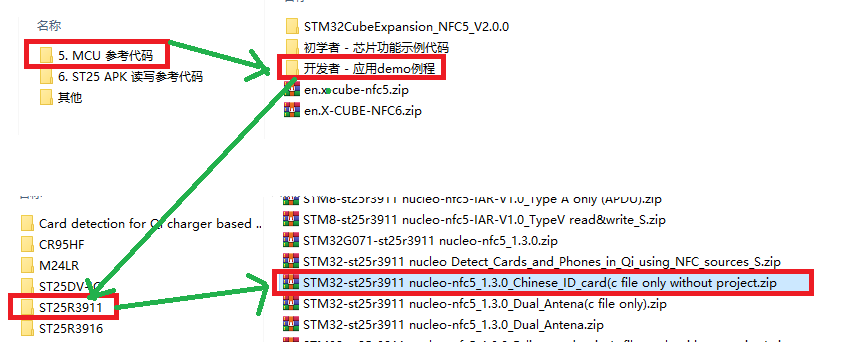

提取这里的资源，下载后里面也有读取二代卡的例程，如下图
我试了下，我的二代卡可以读，但是这几年21年后生产的二代卡读不了。修改下demo.c里面的发送包方式就都可以读了
二. 大致流程
2.1 读取二代卡流程
1.读卡器发送 ：05 00 00 (询卡命令)
二代卡回复：50 00 00 00 00 xx xx xx xx xx xx xx (代表询卡成功)
2.读卡器发送：1d 00 00 00 00 00 08 01 08 (对二代身份证进行选卡操作)
二代卡回复：08 xx xx ( 回复的首字节为08 代表SELECT命令操作成功)
3.读卡器发送：00 36 00 00 08 (读取UID命令)
二代卡回复：xx xx xx xx xx xx xx xx 90 00 (90 00 为应答，前面8字节为卡片实际的UID)
三. 修改地方
3.1 demoPollNFCB修改后
二代卡是typeB类型的卡，直接修改demo.c的demoPollNFCB例程就行(这里修改好了)，我这里把logo打印有点问题，就直接删除了，直接拿串口打印printf函数调试,
bool demoPollNFCB( void ) { ReturnCode err; rfalNfcbListenDevice nfcbDev; bool found = false; uint8_t devCnt = 0; /*******************************************************************************/ /* ISO14443B/NFC_B_PASSIVE_POLL_MODE */ /*******************************************************************************/ rfalNfcbPollerInitialize(); /* Initialize for NFC-B */ rfalFieldOnAndStartGT(); /* Turns the Field On if not already and start GT timer */ printf("this is nfc b\r\n"); printf("begin---------------------\r\n"); ///////////////////////这里新添加///////////////////////////// // err = rfalNfcbPollerTechnologyDetection(RFAL_COMPLIANCE_MODE_ISO, &nfcbDev.sensbRes, &nfcbDev.sensbResLen); // //没找到卡片 // printf("rfalNfcbPollerTechnologyDetection---err=%d\r\n",err); { //1.读卡器发送 ：05 00 00 (询卡命令) uint8_t ID_CMD[] = {0x05,0x00,0x00}; uint16_t rxLen; err = rfalTransceiveBlockingTxRx( ID_CMD, sizeof(ID_CMD), gRxBuf.rxBuf, sizeof(gRxBuf.rxBuf), &rxLen, RFAL_TXRX_FLAGS_DEFAULT, gDevProto.isoDepDev.info.FWT + gDevProto.isoDepDev.info.dFWT ); printf("rfalTransceiveBlockingTxRx_ID_CMD1----------err=%d\r\n",err); } platformDelay(100); { //2.读卡器发送：1d 00 00 00 00 00 08 01 08 (对二代身份证进行选卡操作) uint8_t ID_CMD[] = {0x1d,0x00,0x00,0x00,0x00,0x00,0x08,0x01,0x08}; uint16_t rxLen; err = rfalTransceiveBlockingTxRx( ID_CMD, sizeof(ID_CMD), gRxBuf.rxBuf, sizeof(gRxBuf.rxBuf), &rxLen, RFAL_TXRX_FLAGS_DEFAULT, gDevProto.isoDepDev.info.FWT + gDevProto.isoDepDev.info.dFWT ); printf("rfalTransceiveBlockingTxRx_ID_CMD1----------err=%d\r\n",err); } { //3.读卡器发送：00 36 00 00 08 (读取UID命令) uint8_t ID_CMD[] = {0x00,0x36,0x00,0x00,0x08}; uint16_t rxLen; /* Exchange APDUs */ err = rfalTransceiveBlockingTxRx( ID_CMD, sizeof(ID_CMD), gRxBuf.rxBuf, sizeof(gRxBuf.rxBuf), &rxLen, RFAL_TXRX_FLAGS_DEFAULT, gDevProto.isoDepDev.info.FWT + gDevProto.isoDepDev.info.dFWT ); printf("rfalTransceiveBlockingTxRx_ID_CMD2----------err=%d\r\n",err); if(err == 0) { printf("ID card found. 'UID': %s\r\n", hex2Str(gRxBuf.rxBuf, rxLen-2));//90 00 为应答，gRxBuf.rxBuf 的前面8字节为卡片实际的UID } } printf("end---------------------\r\n"); platformDelay(500); return found; }
3.2 demoPollNFCB修改前
未修改的例程，这里是前面那个网盘下载的源码，这个也可以读取UID，只是最新的二代卡读取不了，前面的demoPollNFCB修改后是可以直接读取的
/*! ***************************************************************************** * \brief Poll NFC-B * * Configures the RFAL to NFC-B (ISO14443B) communication and polls for a nearby * NFC-B device. * If a device is found turns On a LED and logs its UID. * Additionally, if the Device supports ISO-DEP protocol (ISO144443-4) it will * activate the device and try exchange some APDUs with PICC * * \return true : NFC-B device found * \return false : No device found * ***************************************************************************** */ bool demoPollNFCB( void ) { ReturnCode err; rfalNfcbListenDevice nfcbDev; bool found = false; uint8_t devCnt = 0; /*******************************************************************************/ /* ISO14443B/NFC_B_PASSIVE_POLL_MODE */ /*******************************************************************************/ rfalNfcbPollerInitialize(); /* Initialize for NFC-B */ rfalFieldOnAndStartGT(); /* Turns the Field On if not already and start GT timer */ err = rfalNfcbPollerCollisionResolution( RFAL_COMPLIANCE_MODE_NFC, 1, &nfcbDev, &devCnt ); if( (err == ERR_NONE) && (devCnt > 0) ) { /**********************************************/ /* NFC-B card found */ /* NFCID/UID is contained in: sensbRes.nfcid0 */ found = true; platformLog("ISO14443B/NFC-B card found. UID: %s\r\n", hex2Str(nfcbDev.sensbRes.nfcid0, RFAL_NFCB_NFCID0_LEN)); platformLedOn(PLATFORM_LED_B_PORT, PLATFORM_LED_B_PIN); } /* Check if device supports ISO14443-4/ISO-DEP */ if( nfcbDev.sensbRes.protInfo.FsciProType & RFAL_NFCB_SENSB_RES_PROTO_ISO_MASK ) { /* Activate the ISO14443-4 / ISO-DEP layer */ rfalIsoDepInitialize(); err = rfalIsoDepPollBHandleActivation((rfalIsoDepFSxI)RFAL_ISODEP_FSDI_DEFAULT, RFAL_ISODEP_NO_DID, RFAL_BR_424, RFAL_ISODEP_ATTRIB_REQ_PARAM1_DEFAULT, &nfcbDev, NULL, 0, &gDevProto.isoDepDev ); if( err == ERR_NONE ) { platformLog("ISO14443-4/ISO-DEP layer activated. \r\n"); /* Exchange APDUs */ demoSendAPDUs(); } } else if(nfcbDev.sensbRes.nfcid0[0]==0 && nfcbDev.sensbRes.nfcid0[1] == 0 && nfcbDev.sensbRes.nfcid0[2] == 0 && nfcbDev.sensbRes.nfcid0[3] ==0) { rfalIsoDepInitialize(); err = rfalIsoDepPollBHandleActivation((rfalIsoDepFSxI)RFAL_ISODEP_FSDI_DEFAULT, RFAL_ISODEP_NO_DID, RFAL_BR_106, RFAL_ISODEP_ATTRIB_REQ_PARAM1_DEFAULT, &nfcbDev, NULL, 0, &gDevProto.isoDepDev ); if( err == ERR_NONE ) { platformLog("ID card activated. \r\n"); uint8_t ID_CMD[] = {0x00,0x36,0x00,0x00,0x08}; uint16_t rxLen; /* Exchange APDUs */ err = rfalTransceiveBlockingTxRx( ID_CMD, sizeof(ID_CMD), gRxBuf.rxBuf, sizeof(gRxBuf.rxBuf), &rxLen, RFAL_TXRX_FLAGS_DEFAULT, gDevProto.isoDepDev.info.FWT + gDevProto.isoDepDev.info.dFWT ); if( err == ERR_NONE ) platformLog("ID card found. 'UID': %s\r\n", hex2Str(gRxBuf.rxBuf, rxLen-2)); } } return found; }
四. 读取的数据
4.1 抓的交互数据包
这是demoPollNFCB修改后，使用读卡器发送数据包和二代卡回复数据包
五. 参考资料
5.1 论坛
5.2 资料
百度网盘 请输入提取码 提取码: 3j44）
