AD9834是一款75MHz低功耗直接数字频率合成(DDS)器件，采用三线式SPI接口，输出频率高达37.5MHz，可输出正弦波、三角波和方波

电路结构

由于正弦波的相位是线性变化的，可求出一定时间间隔的相位变化

对于定时器而言，该时间间隔

而在正弦波内，有角频率和频率的关系

因此，正弦波的频率与参考时钟的频率关系为

数控振荡器

数控振荡器的主要元件是一个28位相位累加器，其用2^28个离散值来表示 [0,2π]，因此输出正弦波的频率可表示为

其中，fMCLK是主时钟频率（最高75MHz），ΔPhase是频率控制字(0 < ΔPhase < 2²⁸-1)

频率控制字来自2个28为频率寄存器，可通过FSELECT引脚或FSEL控制位选择。

相位调制器

在数控振荡器之后，可使用12位相位寄存器添加一个相位偏移来进行相位调制。相位调制公式：

PHASEREG为相位寄存器的值，Φ为正弦波的初始相位

AD9834具有两个相位寄存器，这两个相位寄存器的分辨率均为2π/4096，可通过PSELECT引脚或PSEL控制位进行选择。

SIN ROM

将相位信息映射至幅度信息，本质上是一张数值表

由于AD9834为10位DAC，数控振荡器的输出会被截断至12位。

SIN ROM 可使用控制寄存器的OPBITEN和MODE位使能。

DAC

将数字信号转换为模拟信号

比较器

将正弦信号转换为方波信号

SPI

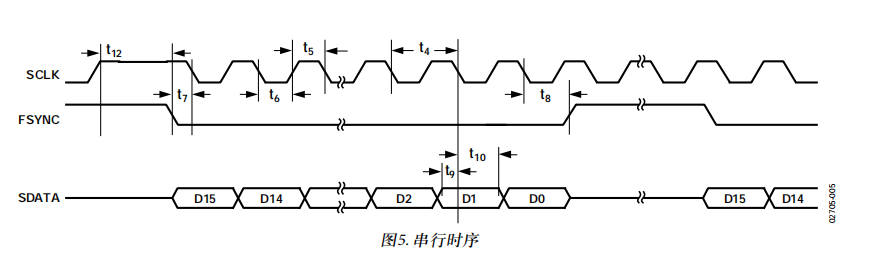

时序

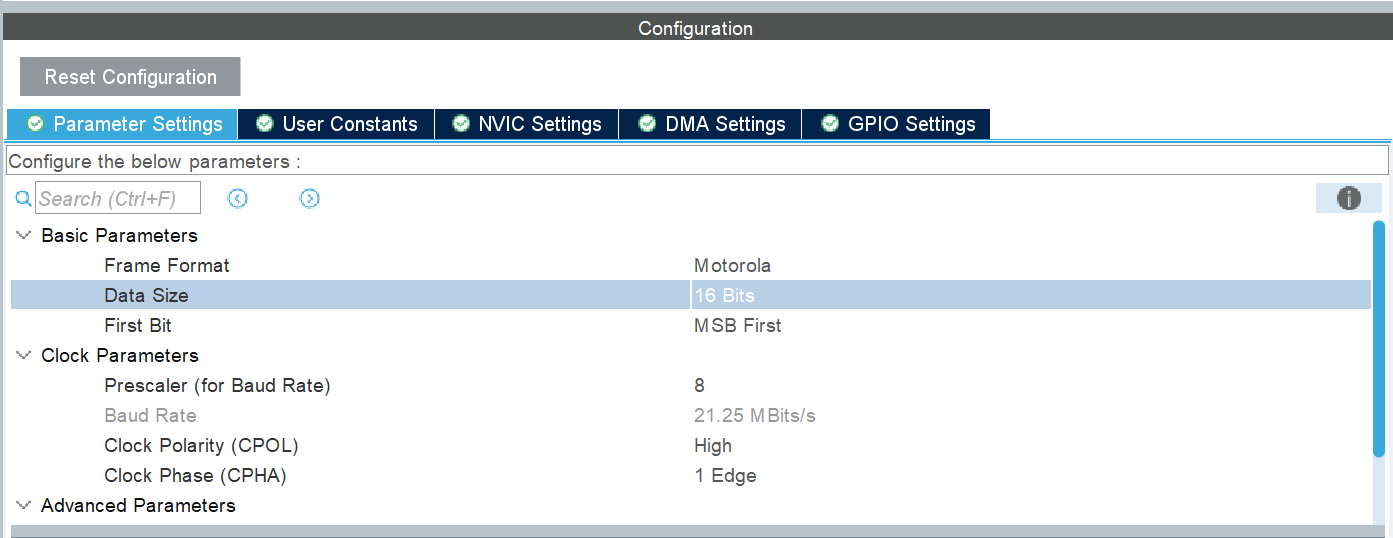

空闲时钟为高电平，在第一个下降沿采样

HAL_SPI_Transmit(hspi,(uint8_t*)&data,1,100);

寄存器

写入寄存器：

控制寄存器

16位，用于设置AD9834的工作模式。

Bit	名称	描述
DB15	ZERO	固定写0
DB14	ZERO	固定写0
DB13	B28	0：28位频率寄存器作为两个14位寄存器使用 1：启用完整28位写入模式（需两次连续写入）
DB12	HLB	当B28为0时，可指定写入位置 0：写入所选频率寄存器的低14位(LSB) 1：写入所选频率寄存器的高14位(MSB)
DB11	FSEL	频率寄存器选择 0：使用FREQ0寄存器 1：使用FREQ1寄存器
DB10	PSEL	相位寄存器选择 0：使用PHASE0寄存器 1：使用PHASE1寄存器
DB9	PIN/SW	控制源选择 0：使用控制位(软件控制) 1：使用控制引脚(硬件控制)
DB8	RESET	复位控制 1：复位内部寄存器（输出中间电平） 0：正常工作
DB7	SLEEP1	时钟控制 1：禁用内部MCLK 0：使能MCLK
DB6	SLEEP12	DAC控制 1：关断片内DAC 0：使能DAC
DB5	OPBITEN	SIGN BIT OUT引脚使能 1：使能输出 0：高阻抗状态
DB4	SIGN/PIB	SIGN BIT OUT输出选择 0：输出DAC数据的MSB 1：输出比较器结果
DB3	DIV2	输出分频控制 0：输出频率为f_OUT/2 1：输出频率为f_OUT
DB2	ZERO	固定为0
DB1	MODE	模拟输出模式选择 0：正弦波输出 1：三角波输出
DB0	ZERO	固定为0

频率寄存器

AD9834包含两个28位频率寄存器，用于精确控制输出频率

bit	功能
DB15-DB14	选择频率寄存器 0 1 ：FREQ0 1 0 ：FREQ1
DB13-DB0	14位数据

28位写入顺序：先写入低14位，再写入高14位

但不建议连续写入同一频率寄存器

相位寄存器

12位相位寄存器

bit	描述
DB15-DB14	设置为11
DB13	确定相位寄存器 0：PHASE0 1：PHASE1
DB12-DB0	12位相位数据

拉低FSYNC后，经过至少5ns后，数据可以开始传输。

运行流程

AD9834上电时，器件应复位。

AD9834初始化时，RESET 引脚应处于高电平状态，在设置完寄存器后，RESET应置0产生输出。在RESET置0后的8个MCLK周期内，DAC输出端会出现数据。

执行引脚切换、寄存器写入等操作都会造成。8~9个MCLK周期延时
