1.HAL库配置

基本配置可以看我往期的文章STM32烧录必看：STLink接线与供电详解（含用 JTAG 连 ST-Link），讲解得很到位了，主要是配置一下I2C。

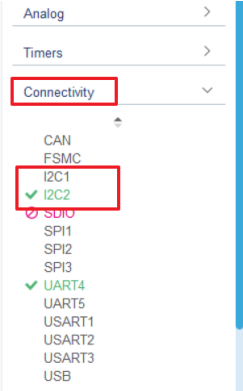

对于要开启哪个I2C通道，可以先下载例程代码，看看它使用的是哪个。以下图为例，就是使用的I2C2.

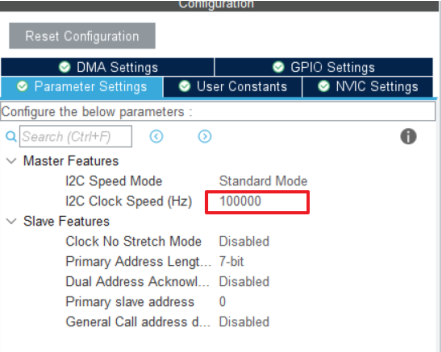

基本上不需要修改就可以使用了，如果你需要更快的传输，可以将速度改快一点

2. 代码驱动与移植

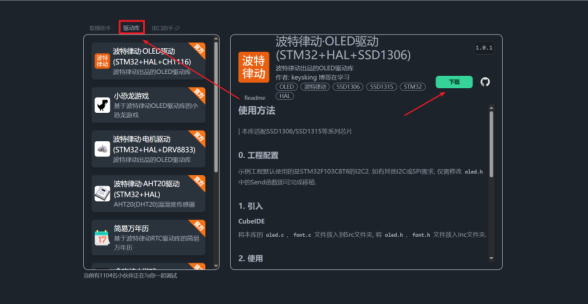

打开波特律动LED字模生成器网站,根据自己的OLED芯片选择对应的驱动进行下载。

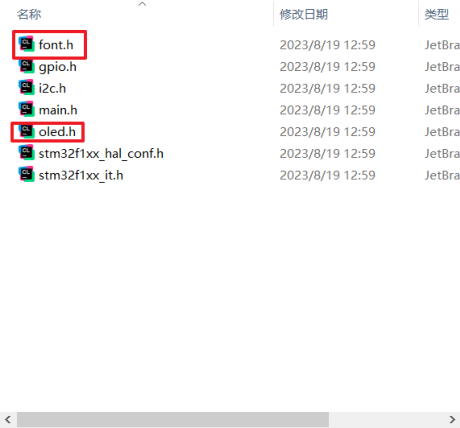

解压之后在Core->Inc路径下找到font.h和oled.h

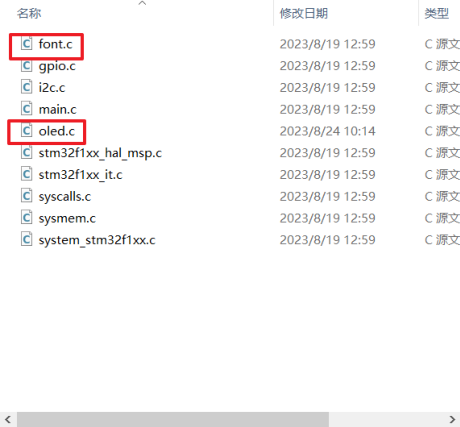

在Core->Src路径下font.c和oled.c

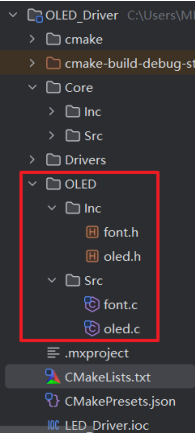

将其添加到自己的工程当中，你可以像我一样创建一个OLED的文件来存放与之相关的文件。
显示结果就是这样

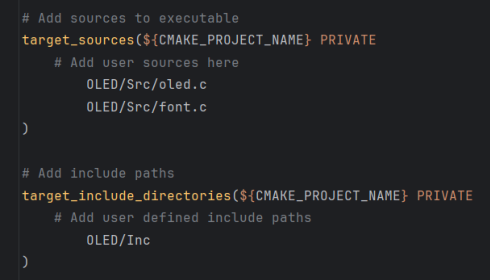

PS:如果你创建了OLED文件夹，记得在CMakeLists.txt文件里面声明一下

3.中文显示

3.1 汉字取模

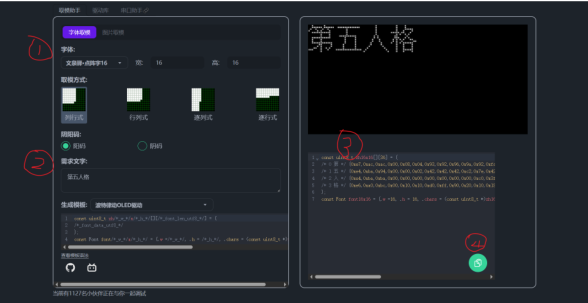

打开波特律动LED字模生成器网站

第一步：对汉字大小进行定制
第二步：输入汉字
第三步：获取到对应汉字的字模
第四步：复制到工程文件里面

3.2 编码格式

所有文件都应该以UTF-8的格式进行编码。

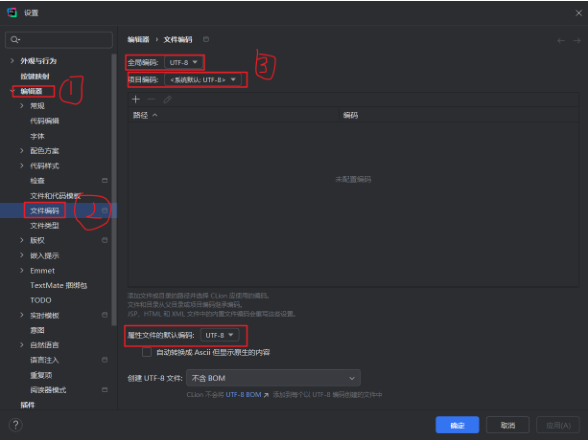

这里以clion为例，将第三步里的三个编码全部改成UTF-8的格式

如果在这里显示UTF-8，则说明编码格式是正确的。

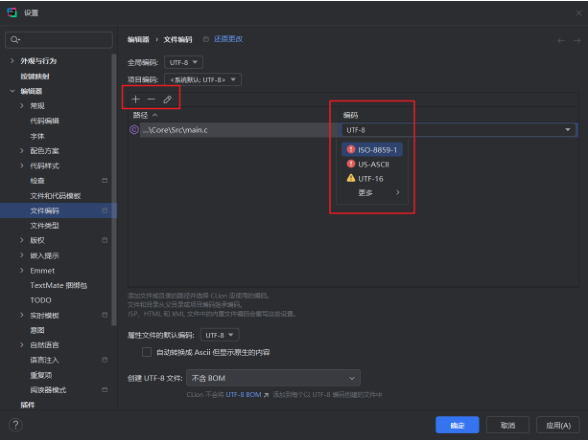

如果这里没有显示UTF-8，如GBK编码等，可以在编码器中点击+号，添加文件。

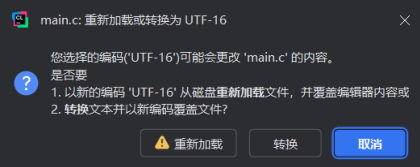

如果显示了下图的情况，果断选择转化。

PS：我这里是为了演示才显示的UTF-16，实际应该为UTF-8

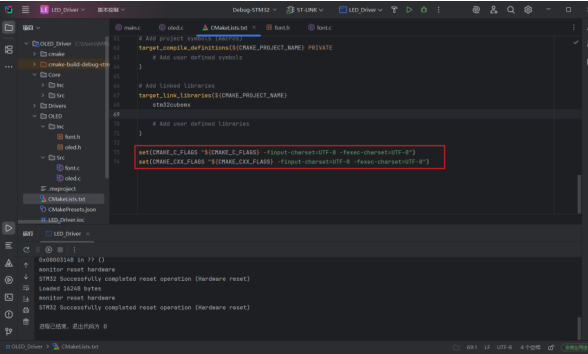

最后在CMakelists.txt文件中添加以下代码

set(CMAKE_C_FLAGS "${CMAKE_C_FLAGS} -finput-charset=UTF-8 -fexec-charset=UTF-8")
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -finput-charset=UTF-8 -fexec-charset=UTF-8")

3.实战操练

3.1 字模载入

打开font.c文件，粘贴获得的字模。
以下介绍两种载入的方法

3.1.1直接粘贴

3.1.1.1正常情况

在font.c文件的底部进行粘贴

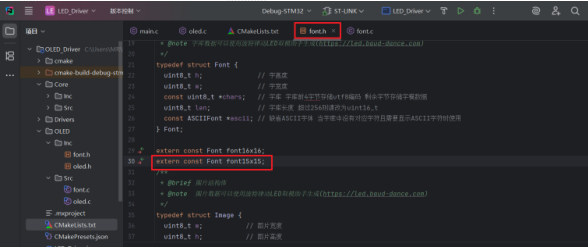

在font.h文件里面进行声明。注意要写extern关键词，因为main.c文件里面要使用

3.1.1.2重名问题

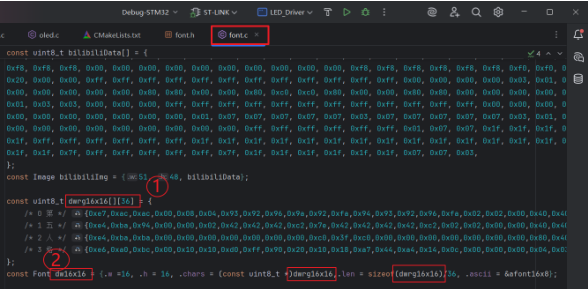

由于每次生成的字模默认是存储在zh16x16[][36]数组里面的，难免会遇到重名问题。此时只需要修改一下数组的名称，再重复上述操作即可。主要关注以下几个点
在font.c文件里面，1与2的名称不能一样。
注意后面的数组引用，也要进行相应的修改。

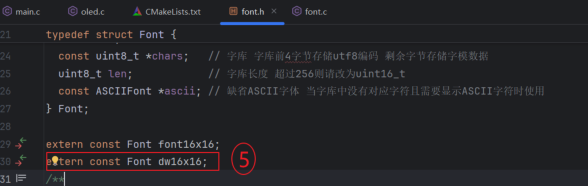

在font.h文件里面，声明的是结构体，而不是数组。这点要注意

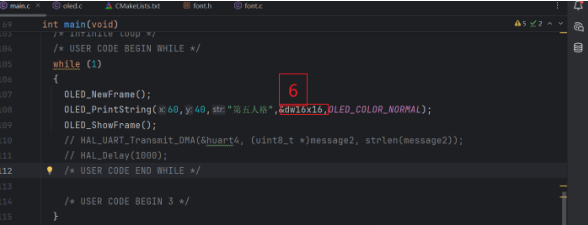

最后，在main.c文件里面，使用的也是结构体

3.1.2融入大家庭

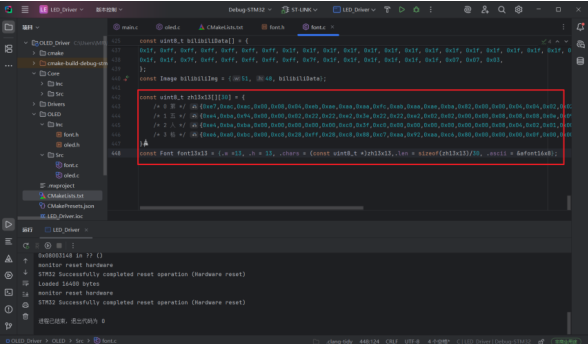

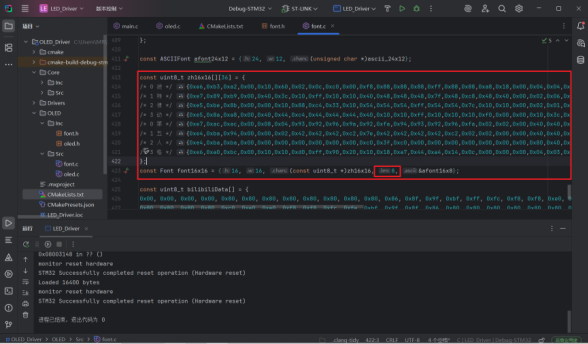

直接在原有的字模数组里面添加，注意长度方面也要做出修改。如果你不知道或者懒得计算有多少个字，可以使用sizeof(zh16x16)
优点：

1. 可以避免记忆数组名，直接以长宽为标准记忆。
2. 可以避免重名现象。
3. 也可以减少对数组的声明等。

缺点：操作繁琐了一点，对于一些小型项目不是很方便

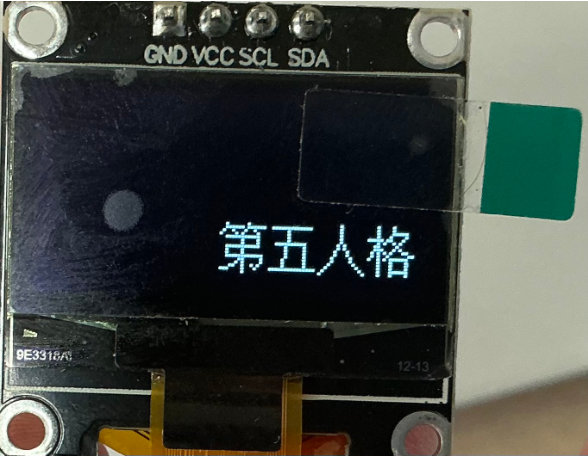

结果呈现

最后非常感谢keysking这些大佬的高质量教学，以及开源软件，让我能更深入了解OLED的相关知识。
