【进入正题】

<每日模块经验分享>

每次开篇都不会忘记提醒建议大家养成这个好习惯（手动滑稽脸~），随手记一记，备注备注，方便自己后期查看，也方便后来者读图，好了，献出原理图：

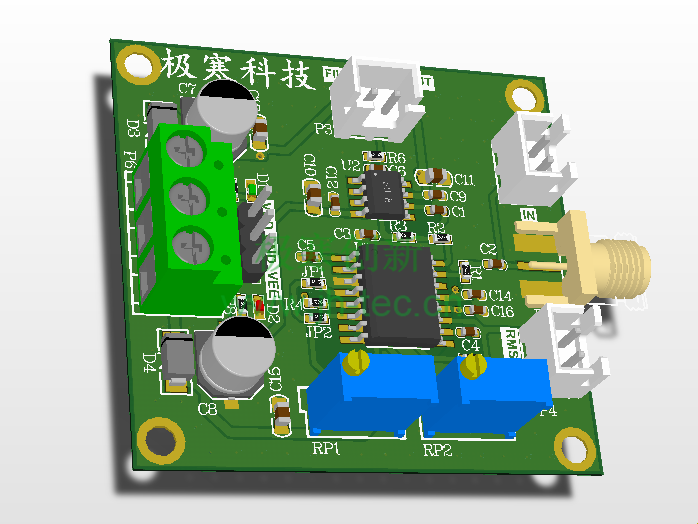

PCB如下：

芯片特点

高精度 0.02%最大非线性，0 V至2 V均方根输入波峰因数为3时，附加误差0.10%
dB输出（60 dB范围）
宽带宽8 MHz（2 V均方根输入）600 kHz （100 mV均方根输入）
片选/省电特性允许模拟三态工作方式静态电流从2.2 mA降至350 μA
14引脚SBDIP、14引脚低成本CERDIP和16引脚SOIC_W封装
使用经验建议

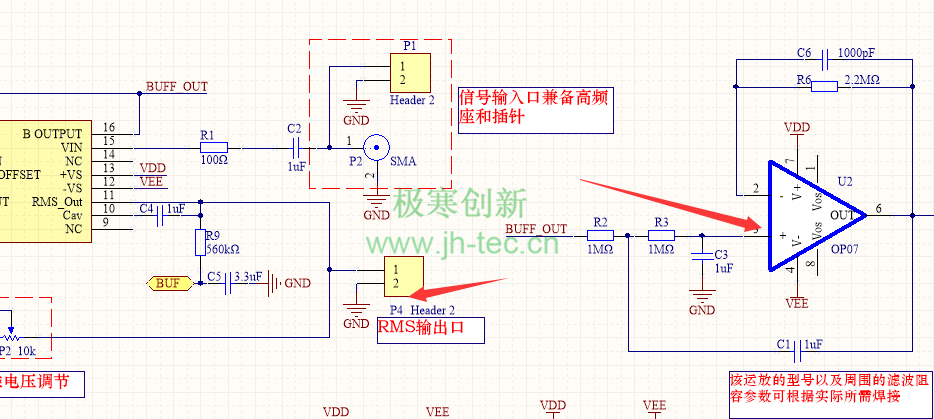

1.AD637输出有两种方式，可以是dB和RMS两种，鄙人这里设计的是RMS输出；另外说一句，官方的数据手册上后面运放这里有错误，应该是从同相端输入。

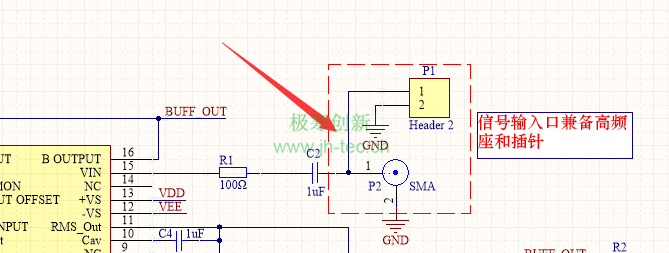

2.信号输入口这里可以设计SMA座子和排针兼容，方便实际应用。

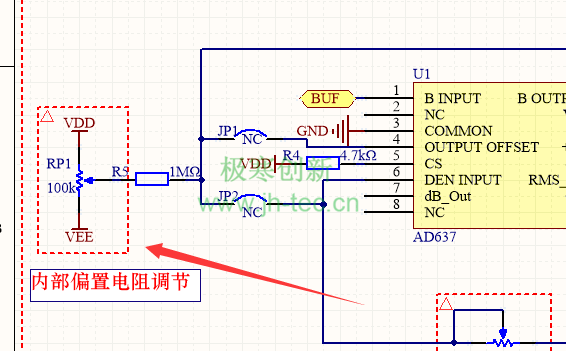

3.内置偏置调节这里建议用精密可调滑变，采用多线圈的，方便调试精度。

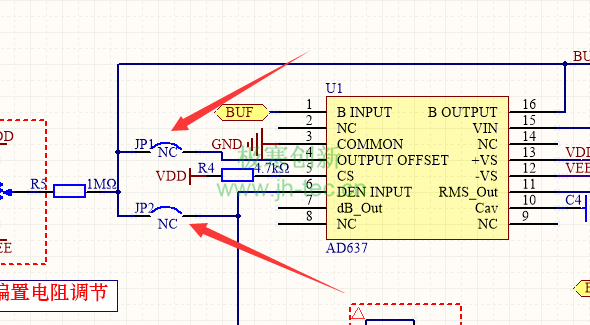

4.对于AD637其他模式，可以备份设计一个电阻，默认NC掉，需要用的时候可以焊接。

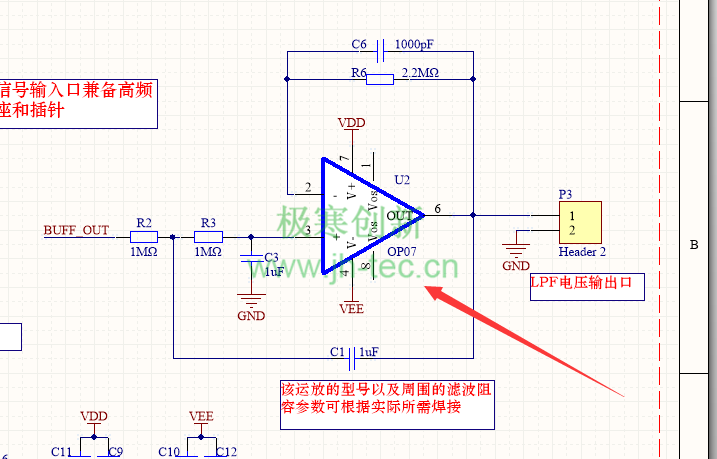

5.后一级的运放的具体设计参数可以根据实际需求焊接，鄙人这里采用的是性价比较高的OP07
