AD8361功率检波器检波器原理图PCB
3.IREF和SREF分别可配合三种应用模式,分别为对地参考模式、内容参考模式以及电源参考模式,具体的应用请参考这里,根据自己的使用需求来设计,可以将相应的器件保留设计,方便调试。(鄙人这里设计的是对地参考模式)最大输入:700 mV rms、10 dBm(50 Ω电阻)输入范围最高达30 dB (2.5 GHz)±0.25 dB线性响应(至2.5 GHz)单电源供电:2.7 V至5.5 V。低功
·
链接:https://pan.baidu.com/s/16tai6QvqpsrH7OhLIQhA3Q
提取码:0gyk

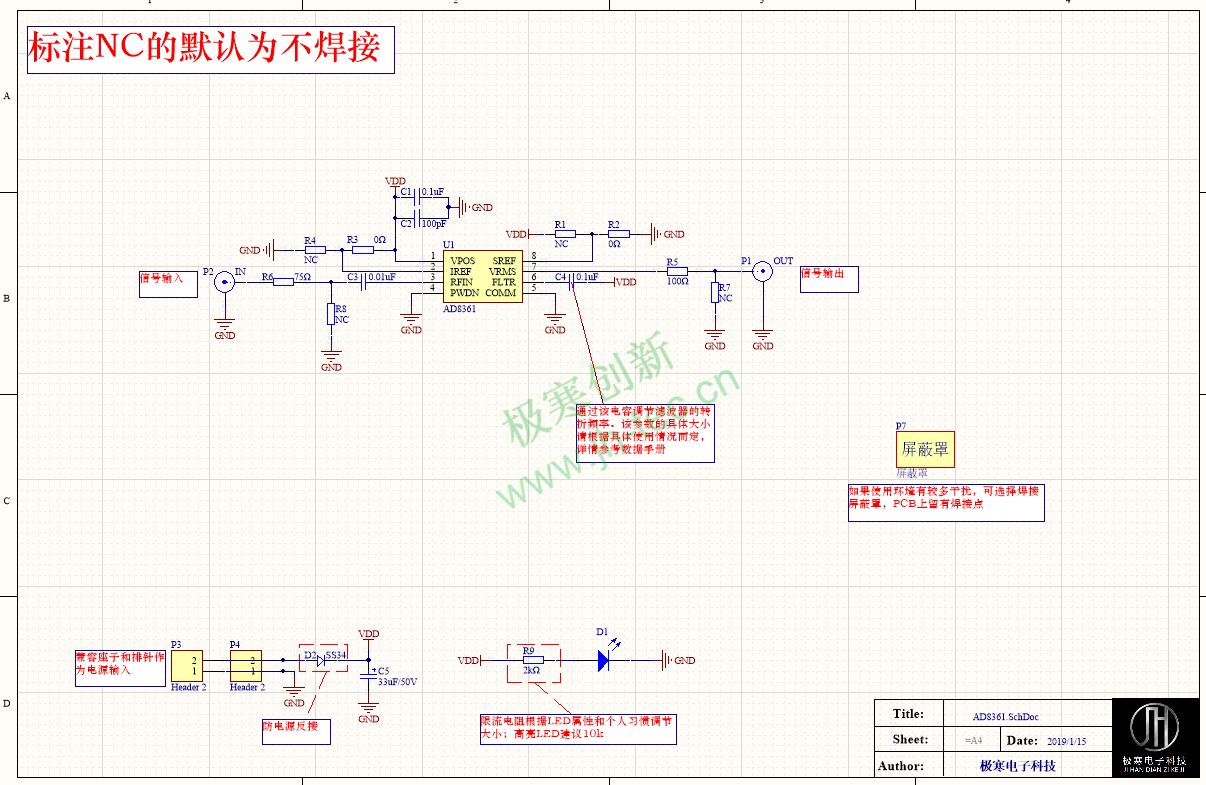

【原理图】

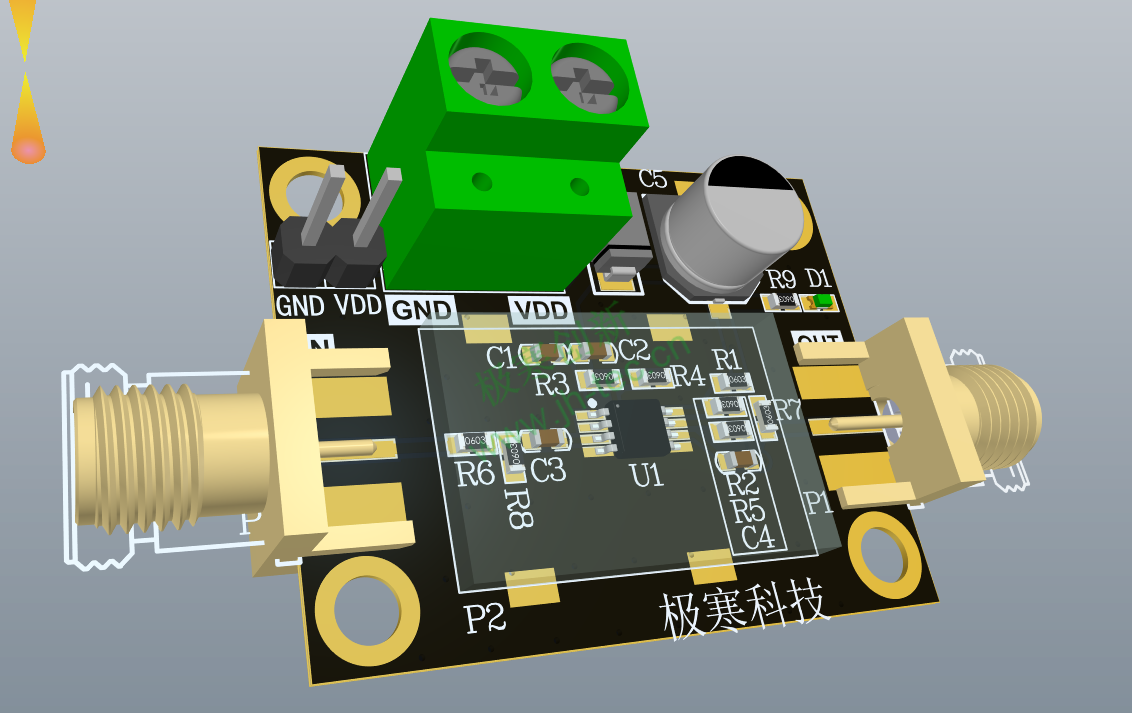

【PCB】
【芯片特点】
经过校准的均方根响应
出色的温度稳定性
输入范围最高达30 dB (2.5 GHz)
最大输入:700 mV rms、10 dBm(50 Ω电阻)
±0.25 dB线性响应(至2.5 GHz)
单电源供电:2.7 V至5.5 V
低功耗:3.3 mW (3 V)
快速关断模式:1 µA以下
【使用建议】

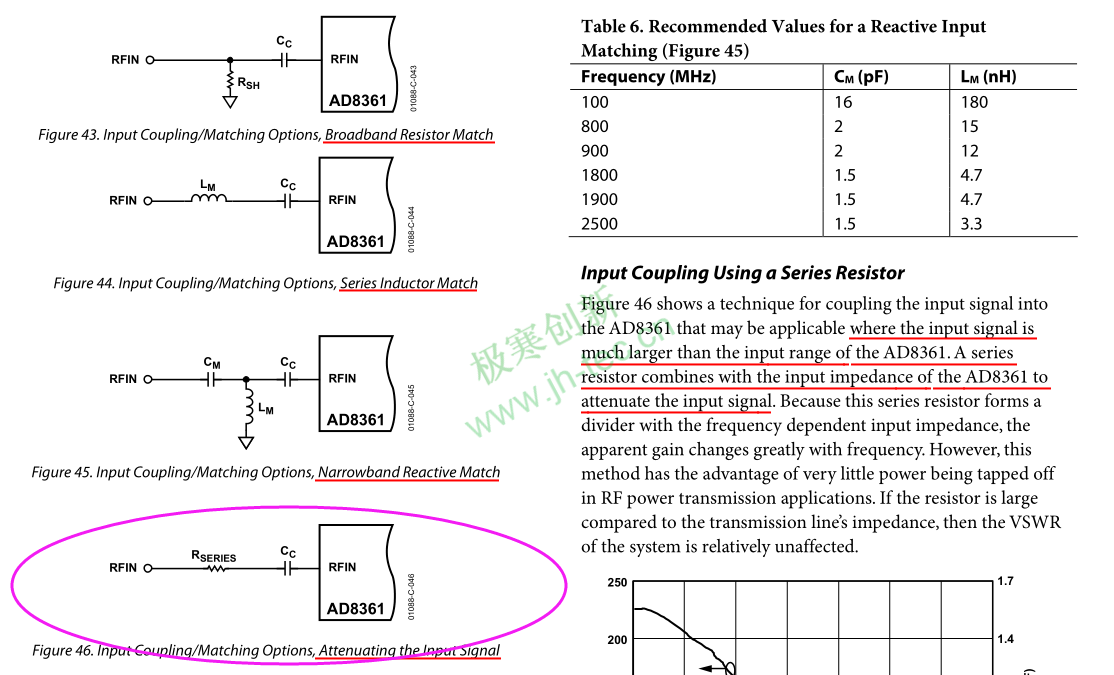

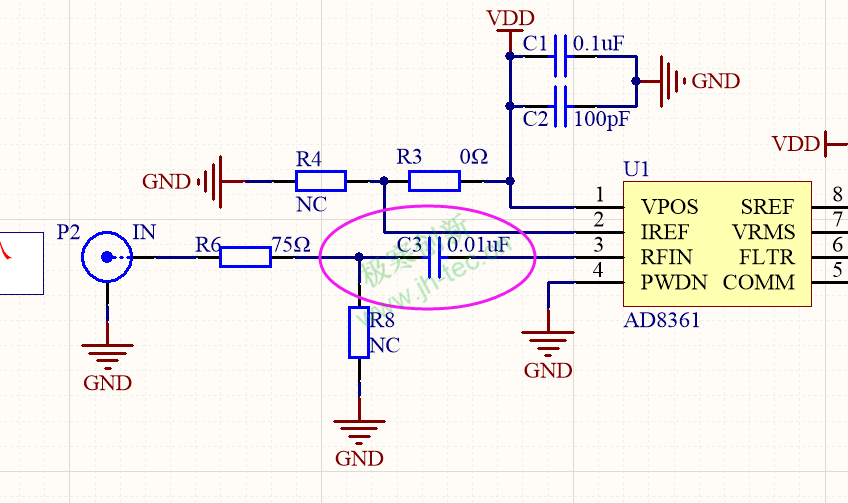

- RFIN输入管脚一定要加耦合电容,电容的取值大小根据自己的频段来确定;另外输入匹配的方式有多种,具体可以参考手册,这里选用的是最后一种方式,大家可以把相应元器件预留出来,NC掉,就像这里的R8一样的设计方式。

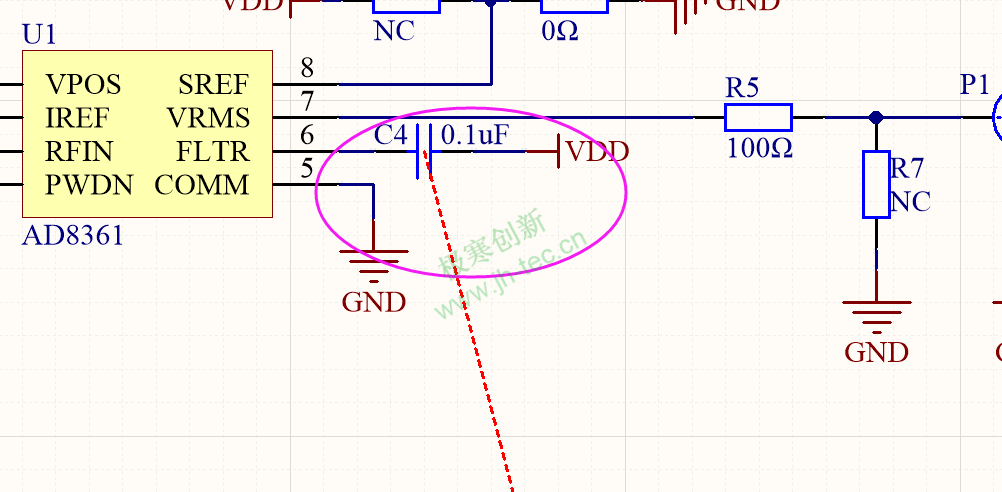

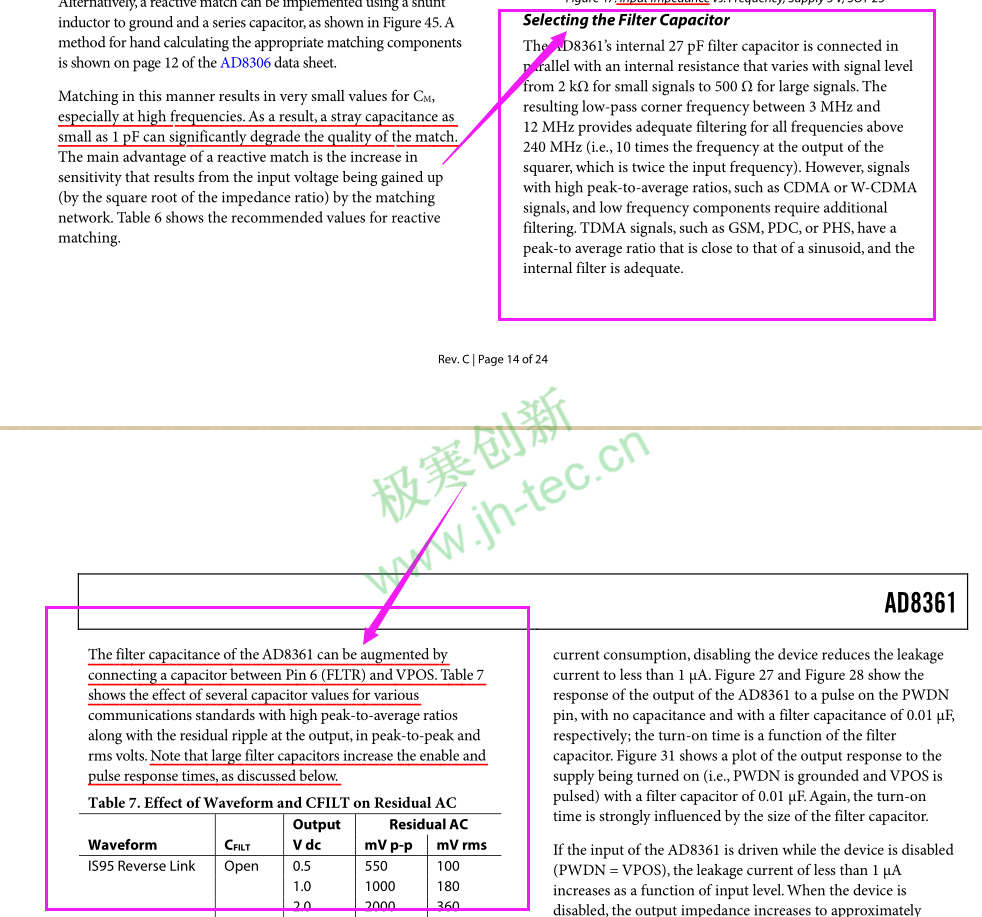

- 该电容为环路滤波电容,设计上需要将其和VPOS的供电电压相接,具体的设计参数,大家可以参看这部分,讲的非常详细,根据自己的设计需求来选择:

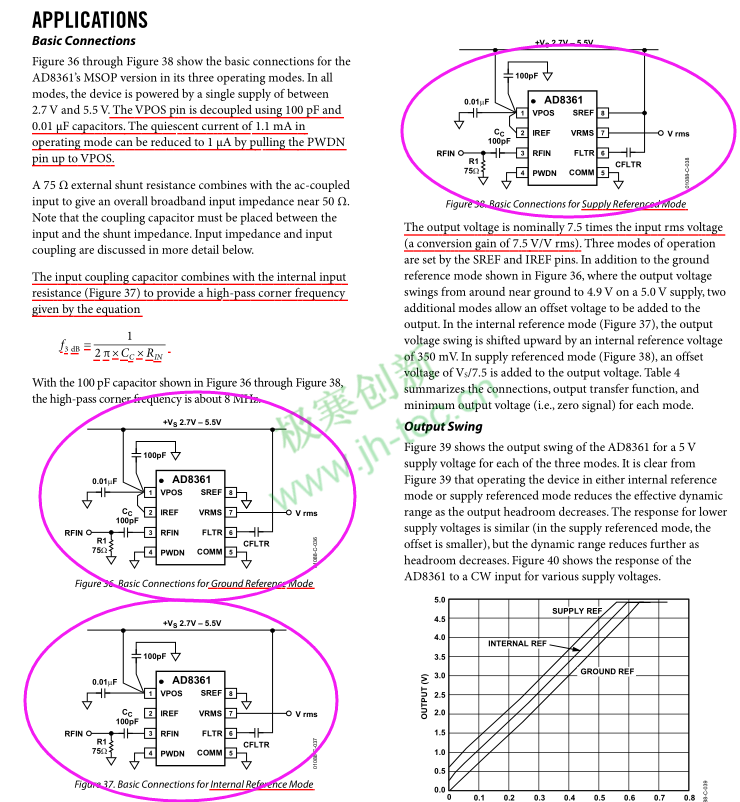

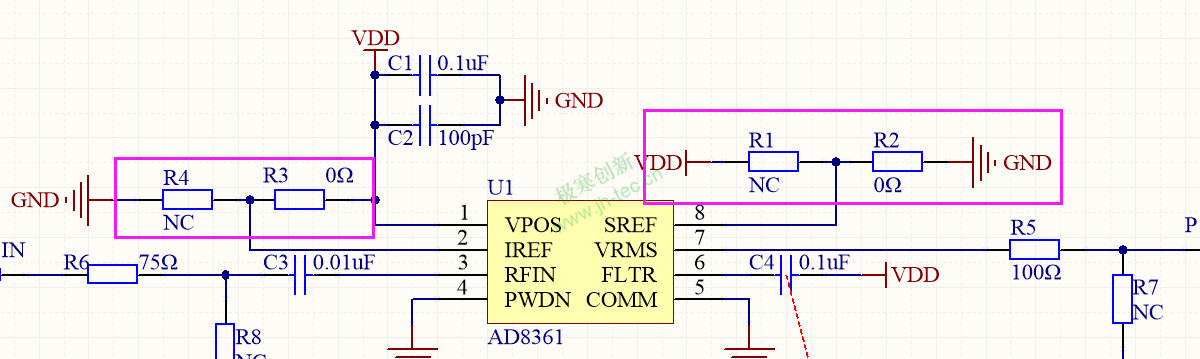

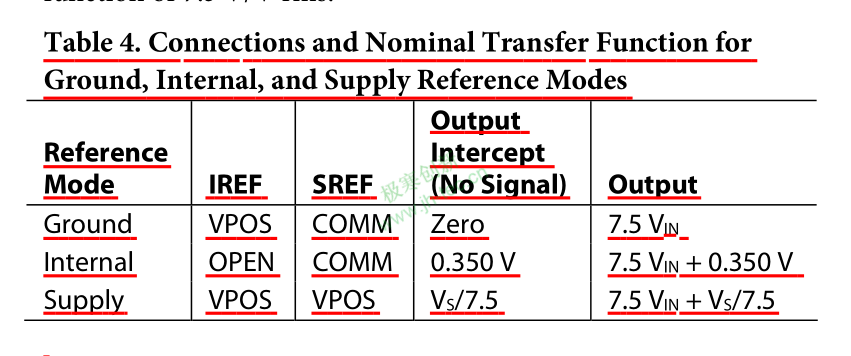

3.IREF和SREF分别可配合三种应用模式,分别为对地参考模式、内容参考模式以及电源参考模式,具体的应用请参考这里,根据自己的使用需求来设计,可以将相应的器件保留设计,方便调试。(鄙人这里设计的是对地参考模式)
