AD5933原理图电路图PCB设计以及注意事项
5.当阻抗小的时候,芯片内部不足以提供足够的电流驱动,因此需要外挂放大器,实现带载能力;2.数字地和模拟地可采用电感或者0欧姆电阻实现单点相接。1.可选择外部时钟输入,设计的时候备份留出SMA座子。3.数据通讯这里的电阻不宜取太大,否则会导致通信失败。4.输入这里建议焊盘加大,以方便接入。
·
https://pan.baidu.com/s/1Vrfg1jFfrX-AUzb6pmodGA
提取码:czub
【进入正题】

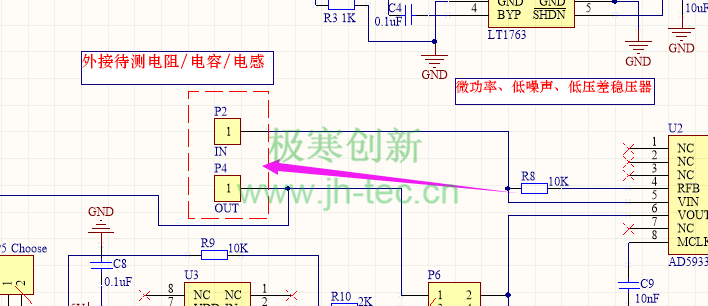

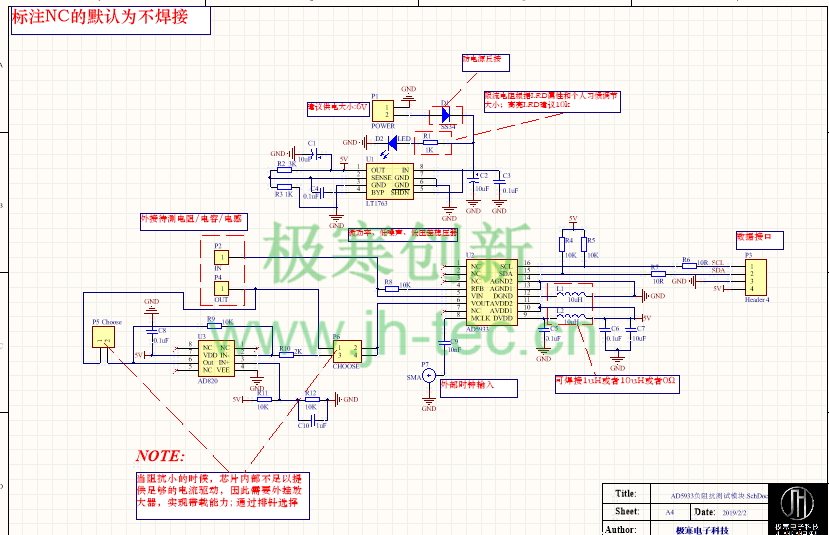

<每天分享模块经验>原理图如下,AD5933鄙人最近调试过的一个模块,这里也给大家分享分享使用的经验,以下是原理图,图上备注了相关说明,每次开篇都不会忘记提醒建议大家养成这个好习惯(手动滑稽脸~),随手记一记,备注备注,方便自己后期查看,也方便后来者读图:

PCB如下

*使用建议

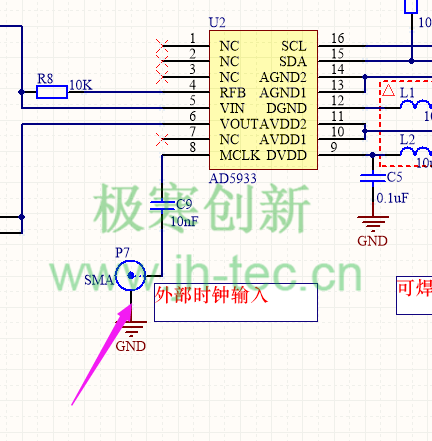

1.可选择外部时钟输入,设计的时候备份留出SMA座子

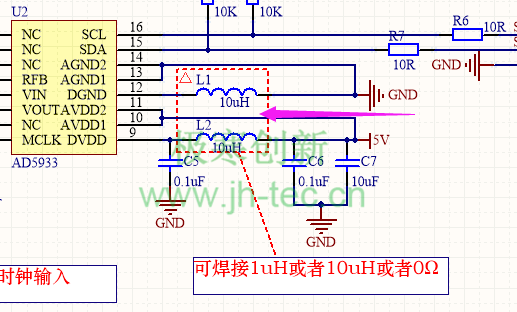

2.数字地和模拟地可采用电感或者0欧姆电阻实现单点相接

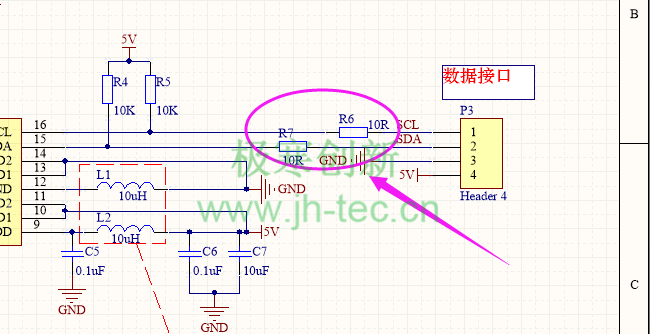

3.数据通讯这里的电阻不宜取太大,否则会导致通信失败
4.输入这里建议焊盘加大,以方便接入

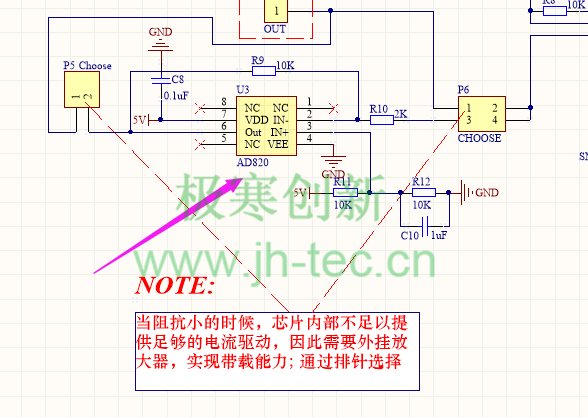

5.当阻抗小的时候,芯片内部不足以提供足够的电流驱动,因此需要外挂放大器,实现带载能力; 通过排针选择
