开环式及闭环式霍尔电流传感器工作原理
摘要:霍尔电流传感器分为开环式和闭环式两种。开环式由磁芯、霍尔元件和放大电路组成,通过检测气隙磁场输出与电流成正比的电压信号(±10V),精度较低,带宽约3kHz。闭环式增加了副边补偿绕组,通过负反馈维持零磁通状态,消除了磁芯非线性影响,具有更高精度(0.2%)和带宽。两者的主要区别在于闭环式采用磁平衡原理,动态性能更优,而开环式结构简单但精度和频率响应较差。(150字)
一、开环式霍尔电流传感器工作原理(O/L)
开环式霍尔电流传感器也称:直放式霍尔电流传感器、直检式霍尔电流传感器等。

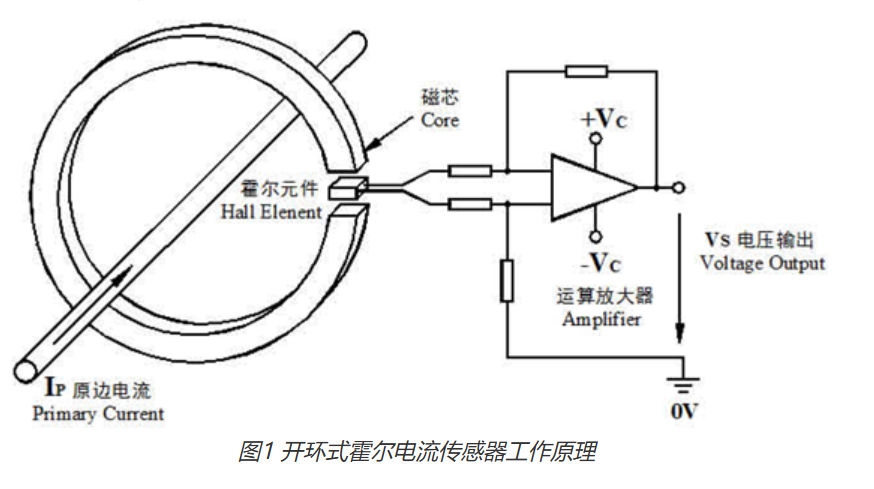

如图1,开环式霍尔电流传感器由磁芯、霍尔元件和放大电路构成。磁芯有一开口气隙,霍尔元件放置于气隙处。当原边导体流过电流时,在导体周围产生磁场强度与电流大小成正比的磁场,磁芯将磁力线集聚至气隙处,霍尔元件输出与气隙处磁感应强度成正比的电压信号,放大电路将该信号放大输出,该类传感器通常输出±10V左右的电压信号,也有部分传感器为了增强电磁兼容性,变换为电流信号输出。
原边电流 IP 产生的磁通集中在磁芯中,并通过霍尔元件在气隙中进行检测。霍尔装置的输出经过处理后,在传感器输出端可精确地反映原边电流变化。
二、闭环式霍尔电流传感器工作原理(C/L)
闭环式霍尔电流传感器也称:零磁通霍尔电流传感器、零磁通互感器、磁平衡式霍尔电流传感器等。

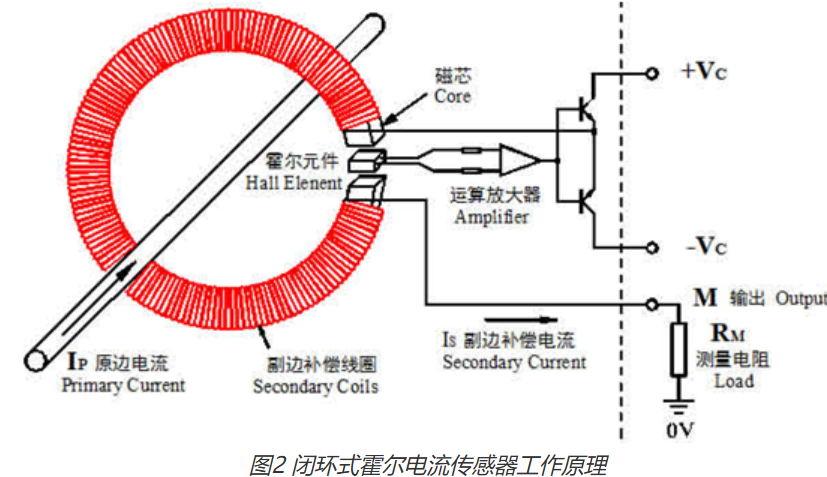

如图2,闭环式霍尔电流传感器包括磁芯、霍尔元件、放大电路和副边补偿绕组。与开环式霍尔电流传感器相比,闭环式霍尔电流传感器多了副边补偿绕组,正是副边补偿绕组,将闭环式霍尔电流传感器的性能进行了大幅度提升。

原边电流 IP 产生的磁场与副边线圈电流产生的互补磁场相平衡。霍尔装置与辅助电路产生副边补偿电流,精确地反映原边电流变化。
放大电路接受霍尔元件的输出,并放大为电流信号提供给副边补偿绕组,副边补偿绕组在磁芯中产生的磁场与原边电流产生的磁场在气隙处大小相等,方向相反,抵消原边磁场,形成负反馈闭环控制电路。
若副边电流过小,产生的磁场不足以抵消原边磁场,放大电路将输出更大的电流,反之,放大电路输出电流减小,从而维持气隙处的磁场平衡。
若原边电流发生变化,气隙处磁场平衡被破坏,负反馈闭环控制电路同样会调节副边输出电路,使磁场重新达到平衡。
宏观上讲,气隙处将一直维持零磁通,保持磁平衡,这也是零磁通互感器及磁平衡霍尔电流传感器名称的来由。
三、闭环式与开环式霍尔电流传感器的主要区别
1、带宽区别
微观上讲,气隙处的磁场始终在零磁通附近变化,由于磁场变化幅度非常小,变化幅度小,变化的频率可以更快,因此,闭环式霍尔电流传感器具有很快的响应时间。
实际的闭环式霍尔电流传感器带宽通常可以达到100kHz以上。而开环式霍尔电流传感器的带宽通常较窄,如:LEM公司的HAZ系列开环式霍尔电流传感器的带宽在3kHz左右。
2、精度区别
开环式霍尔电流传感器副边输出与磁芯气隙处的磁感应强度成正比,而磁芯由高导磁材料制作而成,非线性和磁滞效应是所有高导磁材料的固有特点,因此,开环式霍尔电流传感器一般线性度较差,且原边信号在上升和下降过程中副边输出会有不同。
开环式霍尔电流传感器精度通常劣于1%。闭环式霍尔电流传感器由于工作在零磁通状态,磁芯的非线性及磁滞效应不对输出造成影响,可以获得较好的线性度和较高的精度。闭环式霍尔电流传感器精度一般可达0.2%。
