Arduino Uno R3 是 Arduino 官方推出的一款经典开源开发板，非常适合入门学习和快速原型开发。它基于 ATmega328P 微控制器，具有丰富的 I/O 接口和易于使用的开发环境。

---

1. 主要硬件参数

参数	规格
微控制器	ATmega328P (8-bit AVR)
工作电压	5V
输入电压	7-12V（推荐），6-20V（极限）
数字 I/O	14 个（其中 6 个支持 PWM）
模拟输入	6 个（10 位 ADC）
Flash 存储	32 KB（0.5 KB 用于 Bootloader）
SRAM	2 KB
EEPROM	1 KB
时钟频率	16 MHz
USB 接口	USB Type-B（用于编程和串口通信）
通信接口	UART、I²C、SPI

---

2. 主要接口和功能

① 电源接口

• Vin：外部电源输入（7-12V）。

• 5V：输出 5V 电压（可用于外部设备供电）。

• 3.3V：输出 3.3V 电压（最大电流 50mA）。

• GND：接地引脚。

② 数字 I/O 引脚（0-13）

• 14 个数字引脚，可输入或输出 5V 信号。

• PWM 输出（~标记）：引脚 3, 5, 6, 9, 10, 11 支持 PWM（用于调光、电机控制等）。

• 串口通信：RX（0）、TX（1） 用于 UART 通信（如连接蓝牙模块）。

③ 模拟输入（A0-A5）

• 6 个 10 位 ADC 引脚（0-1023），可读取 0-5V 模拟信号（如电位器、光敏电阻）。

④ 特殊功能引脚

• A4 (SDA)、A5 (SCL)：I²C 通信（用于 OLED、RTC 模块等）。

• MOSI (11)、MISO (12)、SCK (13)、SS (10)：SPI 通信（用于 SD 卡、RFID 模块等）。

• AREF：模拟参考电压输入（默认 5V）。

⑤ 板载 LED 和复位按钮

• 板载 LED（L）：连接至 D13，可用于测试。

• 复位按钮：重启 Arduino 程序。

---

3. 编程与开发

• 开发环境：Arduino IDE（支持 Windows/macOS/Linux）。

• 编程语言：基于 C/C++ 的 Arduino 语法（简化版）。

• 烧录方式：通过 USB 直接上传代码（无需额外烧录器）。

• Bootloader：预装 Optiboot，支持串口自动复位。

---

4. 典型应用场景

✅ 初学者学习（LED 控制、传感器读取）
✅ 智能家居（温湿度监测、智能灯光）
✅ 机器人控制（舵机、电机驱动）
✅ 物联网 (IoT)（Wi-Fi/蓝牙通信）
✅ 数据采集（传感器数据记录）

---

5. 与其他 Arduino 开发板的对比

型号	微控制器	I/O 数量	特殊功能	适用场景
Uno R3	ATmega328P	14D + 6A	经典入门	通用开发
Nano	ATmega328P	14D + 8A	小巧	紧凑项目
Mega 2560	ATmega2560	54D + 16A	大存储	复杂项目
ESP8266/ESP32	32-bit	Wi-Fi/蓝牙	物联网	无线应用

---

6. 小结

Arduino Uno R3 是一款功能全面、易于上手的开发板，适合电子爱好者、学生和工程师用于快速原型开发。它的强大社区支持和丰富的外设库使其成为 最受欢迎的 Arduino 开发板。

🚀 推荐入门项目：

• LED 闪烁（Blink）

• 按键控制 LED

• 超声波测距

• 温湿度监测（DHT11）

• 舵机控制

如果你刚开始学习 Arduino，Uno R3 是一个绝佳的选择！ 🎉

7、led点亮，每秒闪缩一次

实现代码：

int led =13;
void setup() {
  // put your setup code here, to run once:
  pinMode(led,OUTPUT);

  //点亮led
  digitalWrite(led,HIGH);
}

void loop() {
  // put your main code here, to run repeatedly:
  //关闭led
  digitalWrite(led,LOW);
  delay(1000);

   //点亮led
  digitalWrite(led,HIGH);
  delay(1000);

}

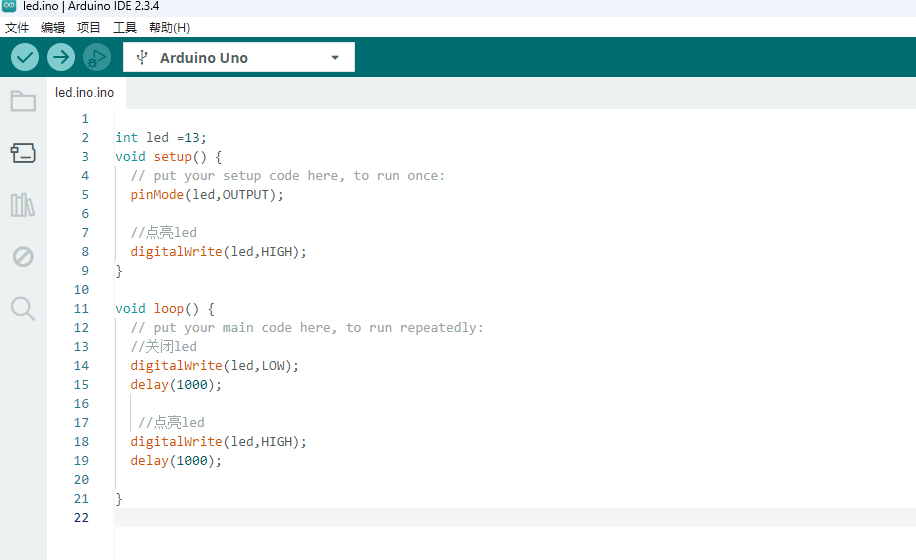

 arduino ide 代码图：

效果视频：
