经过两天熬夜奋战（以及无数杯咖啡的支撑），我终于不得不承认：大家说这个方案难搞真不是没有道理的！作为过来人，我想分享自己尝试用MPU6050+磁力计获取可靠Z轴角度的实战经验，希望能帮到后来者少走弯路（求轻喷，真的尽力了 T_T）。

文章封面

欢迎关注QQ频道：电赛工坊

1. 为什么单MPU6050无法获得可靠的Z轴角度？

虽然《MPU6050的救星！QMC5883L磁力计抗漂移完全指南（上篇）》文章已经提过这个问题，但从后台反馈看，很多小伙伴还是对MPU6050的Z轴缺陷存在疑惑，这里我再深入解释一下。

MPU6050计算Z轴角度的原理是：将初始位置设为Z轴零点，通过陀螺仪积分来检测相对旋转角度。但这里存在两个致命问题：

相对测量缺陷：陀螺仪只能提供相对于初始位置的转角变化，而非绝对角度；
误差累积效应：即使微小的积分误差也会随时间不断累积，导致"角度漂移"现象。你会发现，即使设备回到了物理上的初始位置，读数却可能已经偏差了十几度！

为什么MPU6050+磁力计是黄金组合？

MPU6050的短板：虽然6轴IMU能精确测量X/Y轴姿态，但Z轴缺乏绝对参考；
磁力计的优势：以地磁北极作为绝对参考，能提供精确的航向角（Z轴角度）

而两者结合组合的互补性简直堪称完美！

磁力计单独使用时，一旦设备倾斜，测量轴与地磁场不对齐就会产生误差，MPU6050恰好能提供精确的X/Y轴倾斜数据（通过加速度计和陀螺仪），二者结合，MPU6050为磁力计提供倾斜补偿，磁力计为MPU6050提供Z轴绝对参考。

2. 复杂的初始化流程：从疯狂旋转到静置水平校准

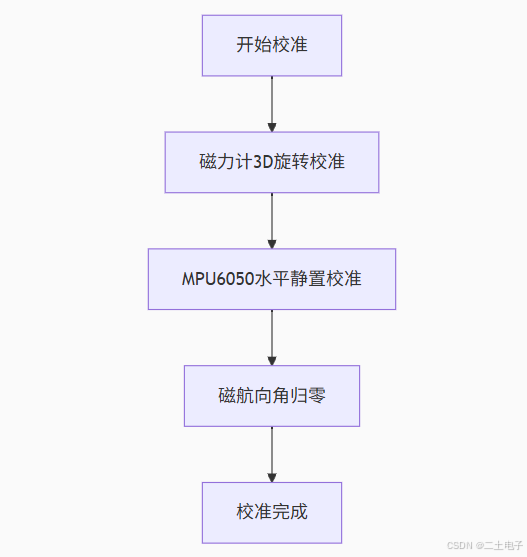

“复杂”绝不是夸大其词，这是笔者的整个校准流程

我们来详细介绍一下磁力计与MPU6050的联合校准流程

（一）磁力计3D旋转校准

（原理详见上篇文章）通过三维空间旋转设备，采集多组磁场数据，计算并消除硬铁干扰（固定磁场偏移）和软铁干扰（磁场畸变效应），建立准确的磁场测量基准。

（二）MPU6050水平静置校准（双阶段）

a) 加速度计校准：

水平静置设备，采集10组加速度数据
计算各轴平均值，确定零位偏置（重力矢量基准）

b) 陀螺仪校准：

保持设备绝对静止，采集10组角速度数据
计算各轴零偏电压（消除静止状态下的角速度漂移）
建立陀螺仪零位参考基准

（三）磁航向角归零校准

a) 姿态验证：

实时读取MPU6050的X/Y轴角度
确认设备处于水平状态（俯仰/横滚角<±5°）

b) 航向基准建立：

连续计算10次磁航向角数据
计算平均值作为零位偏置（消除随机误差）

整个初始化程序设计如下

	/* ---------------------------------- 磁力计校准 ---------------------------------------- */
	QMC5883L_RawData raw;
	Med_Qmc5883l_Init();
	/* 开始校准 */
	printf("Starting calibration...\r\n");
	printf("Please rotate the device slowly in all directions\r\n");
	delay_ms(1000);
	delay_ms(1000);
	Med_Qmc5883l_StartCalibration();
	/* 旋转设备进行校准 (约10秒) */
	for(u16 i = 0; i < 1000; i++)
	{
		if(Med_Qmc5883l_ReadRawData(&raw) == 0)
		{
			printf("Calibrating... %d%%\r\n", i/10);
			delay_ms(10);
		}
	}
	Med_Qmc5883l_EndCalibration();
	/* 校验校准结果 */
	u8 calibStatus = Med_Qmc5883l_VerifyCalibration();
	if(calibStatus != 0)
	{
			printf("\nCalibration failed! Error code: %d\r\n", calibStatus);
			printf("1:Insufficient rotation 2:Strong interference 3:Abnormal scale\r\n");
			while(1);  // 阻塞
	}
	printf("\nCalibration success!\r\n");
	delay_ms(1000);
	/* ---------------------------------- MPU6050校准 ---------------------------------------- */
	Med_Mpu6050_Init();
	printf("Place device horizontally for IMU calibration...\r\n");
	delay_ms(1000);
	delay_ms(1000);
	delay_ms(1000);
	MPU6050_CalibrateZeroPosition();   // 加速度计零偏校准
	Calibrate_Gyro_ZeroOffset();   // 陀螺仪零偏校准
	printf("IMU calibration complete\r\n");
	/* --------------------------------- 磁航向偏置校准 --------------------------------------- */
	printf("\nKeep device in zero heading position...\r\n");
	printf("Calibrating heading bias in 3 seconds...\r\n");
	delay_ms(1000);
	delay_ms(1000);
	if (Med_Qmc5883l_CalibrateHeadingBias() != 0)
	{
		printf("Heading bias calibration failed!\r\n");
		printf("1:Device is not level 2:QMC data is inmalid\r\n");
		while(1);  // 阻塞
	}
	printf("Heading bias calibration success!\r\n");
	Exit_Init();

3. 磁航向角倾斜补偿算法实现

在上一篇文章中我们了解到，单独使用磁力计时由于无法感知设备倾斜状态，会导致航向角计算误差。现在通过结合MPU6050提供的姿态数据，我们可以实现精确的倾斜补偿。

倾斜补偿原理

当设备倾斜时，我们需要将磁力计测量的磁场矢量从设备坐标系转换到水平坐标系。这个转换需要：

MPU6050提供的精确俯仰角(pitch)和横滚角(roll)
磁力计校准后的三轴磁场数据
通过旋转矩阵计算水平面上的磁场分量

优化后的计算磁航向角的函数如下

/**
  * @brief  计算校准后的磁航向角（含倾斜补偿）
  * @param  gauss[3]: 已校准的三轴磁力计数据（单位：高斯）
  * @param  roll_deg: 当前横滚角（度）
  * @param  pitch_deg: 当前俯仰角（度）
  * @retval 相对于校准零位的航向角（0-360度）
  */
float Med_Qmc5883l_CalculateHeading (float gauss[3], float roll_deg, float pitch_deg)
{
	/* 倾斜补偿（转换为弧度） */
	float roll = roll_deg * PI / 180.0f;
	float pitch = pitch_deg * PI / 180.0f;

	/* 计算补偿后的水平磁场分量 */
	float Xh = gauss[0] * cosf(pitch) + gauss[2] * sinf(pitch);
	float Yh = gauss[0] * sinf(roll) * sinf(pitch)
					 + gauss[1] * cosf(roll)
					 - gauss[2] * sinf(roll) * cosf(pitch);

	/* 计算原始磁航向 */
	float heading = atan2f(Yh, Xh) * 180.0f / PI;

	/* 应用航向偏置校准 */
	heading -= gCalibration.heading_bias;

	/* 规范化角度 */
	if(heading < 0) heading += 360.0f;
	else if(heading >= 360.0f) heading -= 360.0f;

	return heading;
}

4. 融合MPU6050和磁力计数据

最后是我们的关键一步，如何把MPU6050的数据和磁力计的数据融合起来，笔者在设计这一段程序的时候头发真的是大把大把地调啊！！！

4.1 精确时间差计算的关键考量

由于陀螺仪数据的单位是°/s，想要要得到角度变化量必须乘以时间差dt，所以我们需要知道当前计算和上次计算的间隔时间，笔者这里使用滴答定时器来获取时间差

/* 获取当前 SysTick 计数值（24位递减计数器） */
u32 Get_SysTick_Val(void)
{
	return SysTick->VAL & 0xFFFFFF;  // 只取低24位
}
/* 计算时间差（单位：毫秒） */
u32 Get_Delta_Time_Ms(uint32_t last_count)
{
	u32 current_count = Get_SysTick_Val();
	u32 elapsed_ticks;

	if (current_count <= last_count)
	{
		elapsed_ticks = last_count - current_count;
	}
	else
	{
		/* 计数器重载情况 */
		elapsed_ticks = last_count + (SysTick->LOAD - current_count);
	}

	return elapsed_ticks / SYSTICK_MS_TO_TICKS;  // 转换为毫秒
}

虽然MPU6050配置为200Hz采样率（理论中断间隔5ms），但笔者没有简单地固定dt=5ms，而是选择动态计算实际时间差，主要有以下原因：

数据处理耗时：姿态解算算法本身的执行时间会影响实际采样间隔
系统调度影响：当系统中有更高优先级的中断时，MPU6050中断可能被延迟处理

这种动态时间计算方式确保了即使在复杂的实时系统中，我们也能获得准确的时间差数据。

4.2 数据融合：互补滤波的实践与挑战

在姿态解算系统中，数据融合算法是决定系统性能的关键。笔者经过多次尝试，最终选择了互补滤波方案，在计算效率和稳定性之间取得了较好的平衡。以下是融合算法的详细实现：

算法实现要点

/**
 * @brief  获取融合后的三轴角度（Pitch/Roll/Yaw）
 * @param  pitch: 俯仰角指针（度）
 * @param  roll:  横滚角指针（度）
 * @param  yaw:   航向角指针（度）
 * @note   需在MPU6050的INT中断中调用，确保数据同步
 */
void Get_Fused_Angles(float *pitch, float *roll, float *yaw)
{
    static uint32_t last_count = 0;
    uint32_t dt_ms = Get_Delta_Time_Ms(last_count);  // 获取精确时间差
    last_count = Get_SysTick_Val();

    /* 时间差保护机制 */
    if (dt_ms > 10) dt_ms = 10;  // 限制最大10ms，防止系统卡顿导致误差累积
    float dt = dt_ms / 1000.0f;  // 转换为秒单位

传感器数据读取与预处理

    /* 读取并转换MPU6050原始数据 */
    float accelX, accelY, accelZ;
    float gyroX, gyroY, gyroZ;

    // 加速度计数据读取（16位有符号数）
    accelX = (short)((Med_Mpu6050_ReadReg(MPU_ACCEL_XOUTH_REG) << 8) |
                     Med_Mpu6050_ReadReg(MPU_ACCEL_XOUTL_REG));

    // 陀螺仪数据读取并转换为°/s（减去零偏）
    gyroX = (short)((Med_Mpu6050_ReadReg(MPU_GYRO_XOUTH_REG) << 8 |
                    Med_Mpu6050_ReadReg(MPU_GYRO_XOUTL_REG)) / 16.4f - gGyroZeroX;

姿态解算核心逻辑

    /* 加速度计姿态解算（长期稳定但动态响应差） */
    float accel_pitch = atan2f(accelY, accelZ) * 180.0f / PI;
    float accel_roll  = atan2f(-accelX, sqrtf(accelY*accelY + accelZ*accelZ)) * 180.0f / PI;

    /* 陀螺仪积分姿态（短期精确但会漂移） */
    static float fused_pitch = 0, fused_roll = 0, fused_yaw = 0;
    fused_pitch += gyroX * dt;  // 角度积分：°/s × s = °

互补滤波融合策略

    /* 俯仰/横滚融合：加速度计+陀螺仪 */
    float alpha = 0.98f;  // 陀螺仪权重系数
    fused_pitch = alpha * fused_pitch + (1 - alpha) * accel_pitch;
    fused_roll  = alpha * fused_roll  + (1 - alpha) * accel_roll;

    /* 航向角融合：磁力计+陀螺仪 */
    if (磁力计数据有效)
    {
        float beta = 0.3f;  // 磁力计权重（经实测调整）
        fused_yaw = (1-beta)*(fused_yaw + gyroZ*dt) + beta*mag_yaw;
    }

5. 笔者の终极方案

经过72小时的反复调试和无数杯咖啡的陪伴，从满怀希望到无奈放弃，笔者虽然在MPU6050与磁力计的融合方案中取得进展，但是Z轴角度依旧存在很大的问题，这段经历让我深刻理解：有时候选择比努力更重要。相比于选择MPU6050+磁力计这种曲线救国的方案，直接采用MPU9250这种集成磁力计的九轴传感器真的能省去很大力气，如果从一开始就采用集成了磁力计的MPU9250，至少能节省80%的调试时间！

想知道如何优雅地使用MPU9250实现完美的九轴数据融合？我们的完整解决方案和优化代码已经准备就绪。如果这篇文章对你有帮助，欢迎打赏支持，你的鼓励将是我们分享MPU9250实战教程的最大动力！
